ESTRUTURAS DE
MADEIRA
PROF. ENG. MAURO CRUZ
mvieira@umc.br
AULA 11 – 15/05/2017

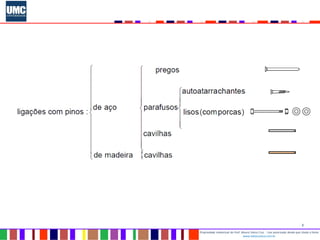

2

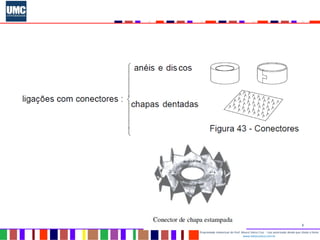

3

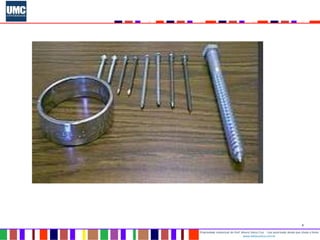

4

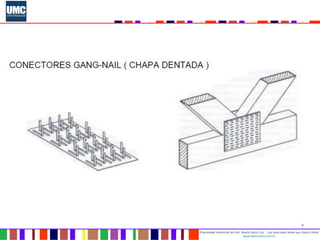

5

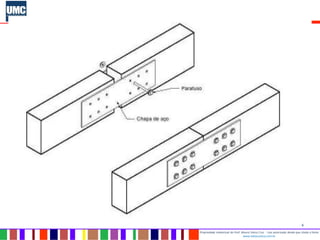

6

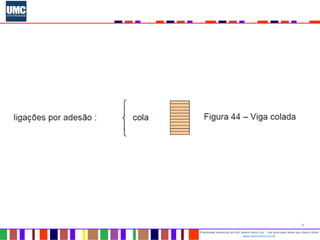

7

8

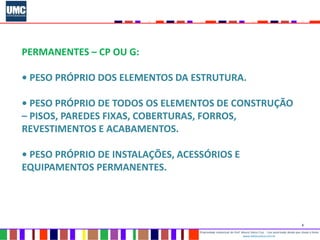

PERMANENTES – CP OU G:
• PESO PRÓPRIO DOS ELEMENTOS DA ESTRUTURA.
• PESO PRÓPRIO DE TODOS OS ELEMENTOS DE CONSTRUÇÃO
– PISOS, PAREDES FIXAS, COBERTURAS, FORROS,
REVESTIMENTOS E ACABAMENTOS.
• PESO PRÓPRIO DE INSTALAÇÕES, ACESSÓRIOS E
EQUIPAMENTOS PERMANENTES.

9

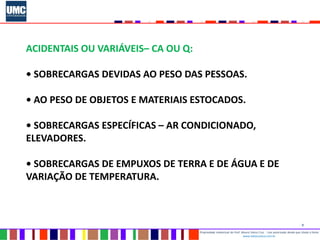

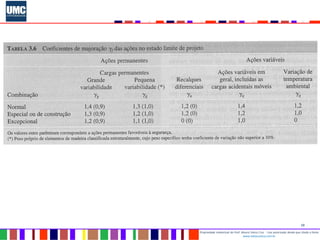

ACIDENTAIS OU VARIÁVEIS– CA OU Q:
• SOBRECARGAS DEVIDAS AO PESO DAS PESSOAS.
• AO PESO DE OBJETOS E MATERIAIS ESTOCADOS.
• SOBRECARGAS ESPECÍFICAS – AR CONDICIONADO,
ELEVADORES.
• SOBRECARGAS DE EMPUXOS DE TERRA E DE ÁGUA E DE
VARIAÇÃO DE TEMPERATURA.

10

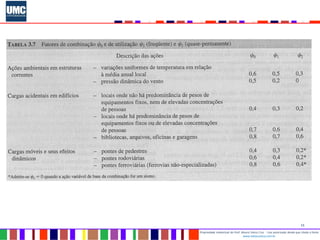

11

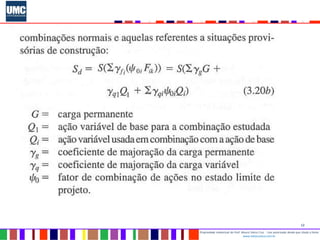

12

13

14

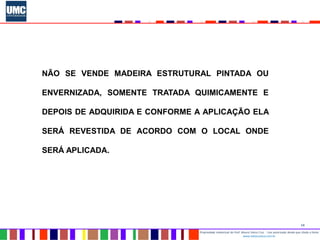

NÃO SE VENDE MADEIRA ESTRUTURAL PINTADA OU
ENVERNIZADA, SOMENTE TRATADA QUIMICAMENTE E
DEPOIS DE ADQUIRIDA E CONFORME A APLICAÇÃO ELA
SERÁ REVESTIDA DE ACORDO COM O LOCAL ONDE
SERÁ APLICADA.

15

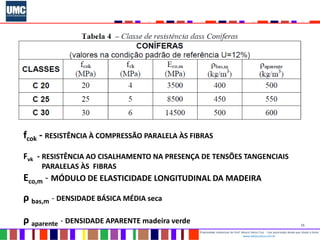

fcok - RESISTÊNCIA À COMPRESSÃO PARALELA ÀS FIBRAS
Fvk - RESISTÊNCIA AO CISALHAMENTO NA PRESENÇA DE TENSÕES TANGENCIAIS
PARALELAS ÀS FIBRAS
Eco,m - MÓDULO DE ELASTICIDADE LONGITUDINAL DA MADEIRA
ρ bas,m - DENSIDADE BÁSICA MÉDIA seca
ρ aparente - DENSIDADE APARENTE madeira verde

16

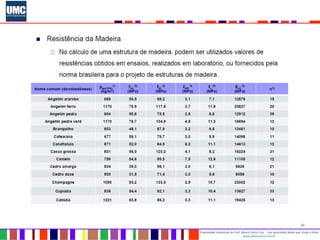

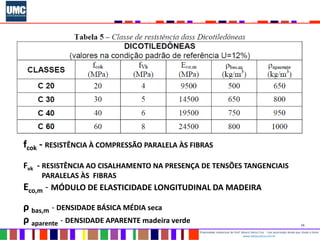

fcok - RESISTÊNCIA À COMPRESSÃO PARALELA ÀS FIBRAS
Fvk - RESISTÊNCIA AO CISALHAMENTO NA PRESENÇA DE TENSÕES TANGENCIAIS
PARALELAS ÀS FIBRAS
Eco,m - MÓDULO DE ELASTICIDADE LONGITUDINAL DA MADEIRA
ρ bas,m - DENSIDADE BÁSICA MÉDIA seca
ρ aparente - DENSIDADE APARENTE madeira verde

17

18

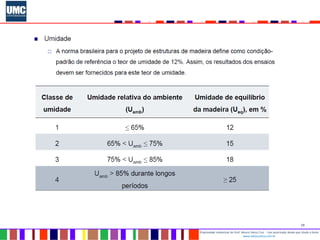

19

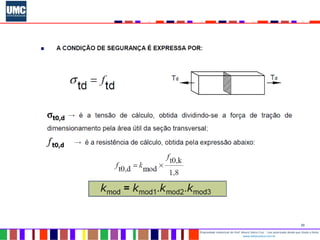

20

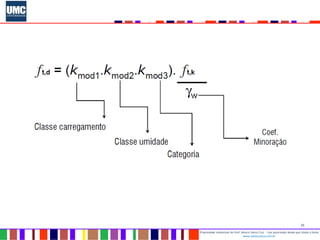

21

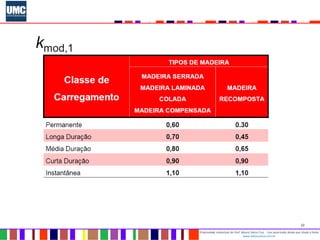

22

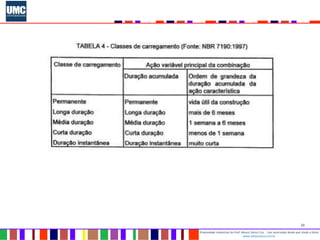

23

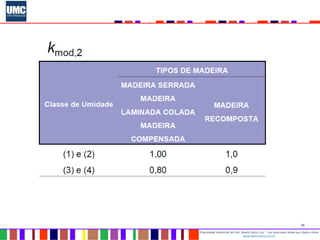

24

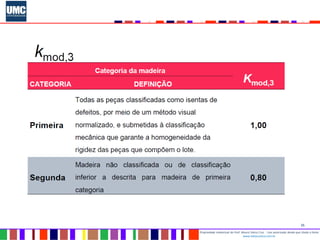

25

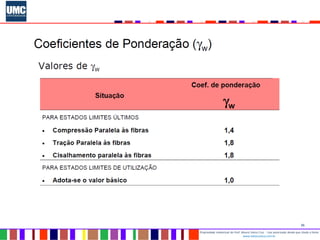

26

27

28

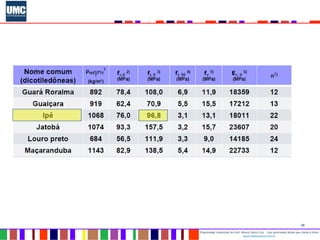

29

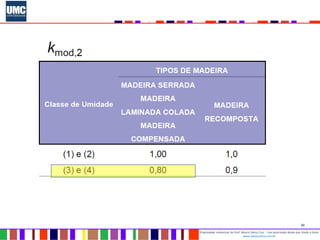

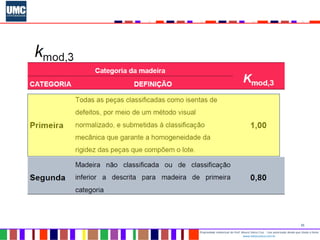

30

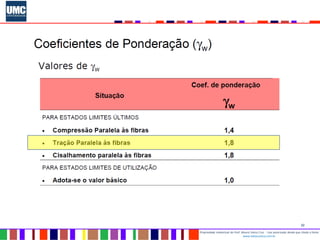

31

32

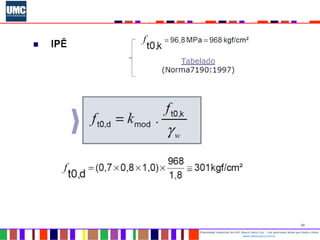

33

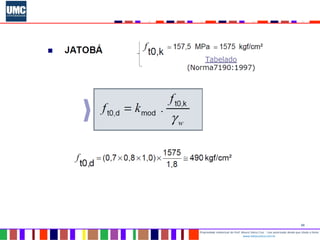

34

35

36

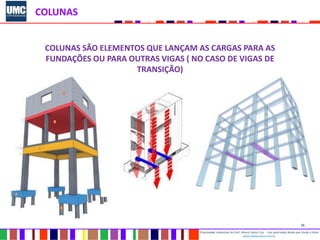

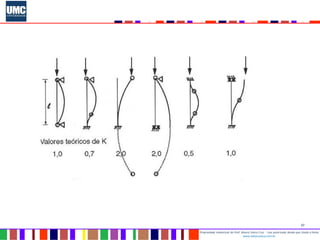

COLUNAS
COLUNAS SÃO ELEMENTOS QUE LANÇAM AS CARGAS PARA AS
FUNDAÇÕES OU PARA OUTRAS VIGAS ( NO CASO DE VIGAS DE
TRANSIÇÃO)

37

38

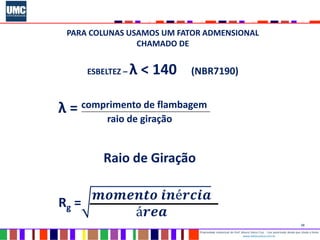

PARA COLUNAS USAMOS UM FATOR ADMENSIONAL
CHAMADO DE
ESBELTEZ – λ < 140 (NBR7190)
λ = comprimento de flambagem
raio de giração
Raio de Giração
Rg =
𝒎𝒐𝒎𝒆𝒏𝒕𝒐 𝒊𝒏é𝒓𝒄𝒊𝒂
á𝒓𝒆𝒂

39

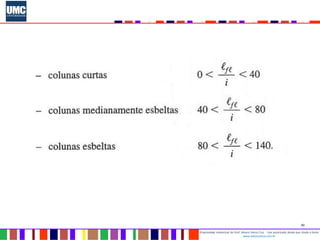

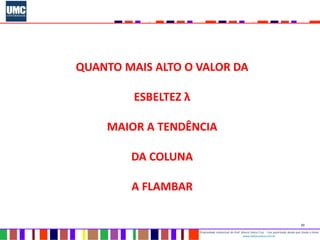

QUANTO MAIS ALTO O VALOR DA
ESBELTEZ λ
MAIOR A TENDÊNCIA
DA COLUNA
A FLAMBAR

40
