ESTRUTURAS DE
MADEIRA
PROF. ENG. MAURO CRUZ
mvieira@umc.br
AULA 4 – 23/08/2017

2
UMIDADE
PODE ALTERAR PROFUNDAMENTE AS CARACTERÍSTICAS DO MATERIAL.
NO ESTADO SECO A RESISTÊNCIA MECÂNICA É A MAIOR POSSÍVEL, AO PASSO QUE
SATURADA APRESENTA A SUA MENOR RESISTÊNCIA.
TERMINOLOGIA
EM RELAÇÃO AO TEOR DE UMIDADE SÃO USADOS DOIS TERMOS BASTANTE COMUNS:
MADEIRA VERDE: CARACTERIZADA POR UMA UMIDADE IGUAL OU SUPERIOR AO
PONTO DE SATURAÇÃO, OU SEJA, UMIDADE EM TORNO DE 25%.
MADEIRA SECA AO AR: CARACTERIZADA POR UMA UMIDADE ADQUIRIDA NAS
CONDIÇÕES ATMOSFÉRICAS LOCAL, OU SEJA, É A MADEIRA QUE ATINGIU UM PONTO
DE EQUILÍBRIO COM O MEIO AMBIENTE.
A NBR ABNT 7190 /97 CONSIDERA O VALOR DE 12 % COMO REFERÊNCIA.

3

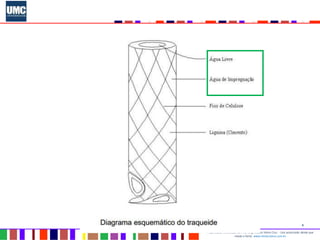

APÓS A EXTRAÇÃO DA ÁRVORE, SUA SEIVA
PERMANECE NO MATERIAL EM TRÊS ESTADOS:
A ÁGUA DE CONSTITUIÇÃO,
A DE IMPREGNAÇÃO
E A LIVRE.

4

5

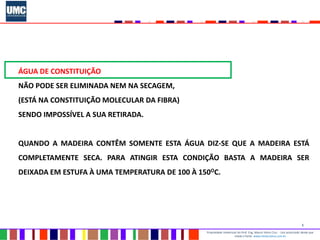

ÁGUA DE CONSTITUIÇÃO
NÃO PODE SER ELIMINADA NEM NA SECAGEM,
(ESTÁ NA CONSTITUIÇÃO MOLECULAR DA FIBRA)
SENDO IMPOSSÍVEL A SUA RETIRADA.
QUANDO A MADEIRA CONTÊM SOMENTE ESTA ÁGUA DIZ-SE QUE A MADEIRA ESTÁ
COMPLETAMENTE SECA. PARA ATINGIR ESTA CONDIÇÃO BASTA A MADEIRA SER
DEIXADA EM ESTUFA À UMA TEMPERATURA DE 100 À 150OC.

6

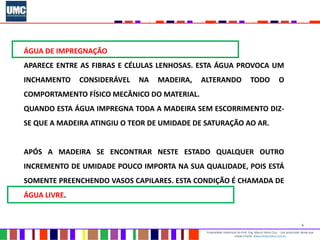

ÁGUA DE IMPREGNAÇÃO
APARECE ENTRE AS FIBRAS E CÉLULAS LENHOSAS. ESTA ÁGUA PROVOCA UM
INCHAMENTO CONSIDERÁVEL NA MADEIRA, ALTERANDO TODO O
COMPORTAMENTO FÍSICO MECÂNICO DO MATERIAL.
QUANDO ESTA ÁGUA IMPREGNA TODA A MADEIRA SEM ESCORRIMENTO DIZ-
SE QUE A MADEIRA ATINGIU O TEOR DE UMIDADE DE SATURAÇÃO AO AR.
APÓS A MADEIRA SE ENCONTRAR NESTE ESTADO QUALQUER OUTRO
INCREMENTO DE UMIDADE POUCO IMPORTA NA SUA QUALIDADE, POIS ESTÁ
SOMENTE PREENCHENDO VASOS CAPILARES. ESTA CONDIÇÃO É CHAMADA DE
ÁGUA LIVRE.

7

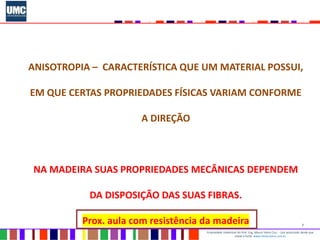

ANISOTROPIA – CARACTERÍSTICA QUE UM MATERIAL POSSUI,
EM QUE CERTAS PROPRIEDADES FÍSICAS VARIAM CONFORME
A DIREÇÃO
NA MADEIRA SUAS PROPRIEDADES MECÂNICAS DEPENDEM
DA DISPOSIÇÃO DAS SUAS FIBRAS.
Prox. aula com resistência da madeira

8
A MADEIRA SE EXPANDE OU SE RETRAI DE
FORMA DIFERENTE, DEPENDENDO DAS
VARIAÇÕES DE UMIDADE NO AMBIENTE.

9

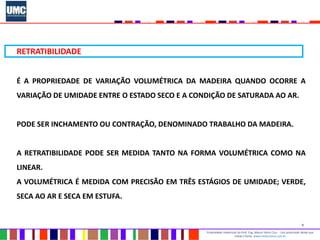

RETRATIBILIDADE
É A PROPRIEDADE DE VARIAÇÃO VOLUMÉTRICA DA MADEIRA QUANDO OCORRE A
VARIAÇÃO DE UMIDADE ENTRE O ESTADO SECO E A CONDIÇÃO DE SATURADA AO AR.
PODE SER INCHAMENTO OU CONTRAÇÃO, DENOMINADO TRABALHO DA MADEIRA.
A RETRATIBILIDADE PODE SER MEDIDA TANTO NA FORMA VOLUMÉTRICA COMO NA
LINEAR.
A VOLUMÉTRICA É MEDIDA COM PRECISÃO EM TRÊS ESTÁGIOS DE UMIDADE; VERDE,
SECA AO AR E SECA EM ESTUFA.

10

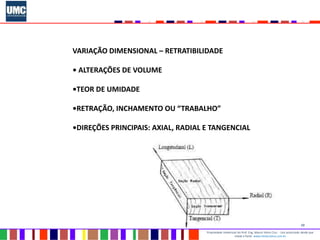

VARIAÇÃO DIMENSIONAL – RETRATIBILIDADE
• ALTERAÇÕES DE VOLUME
•TEOR DE UMIDADE
•RETRAÇÃO, INCHAMENTO OU “TRABALHO”
•DIREÇÕES PRINCIPAIS: AXIAL, RADIAL E TANGENCIAL

11
A LINEAR É A MEDIÇÃO NAS TRÊS DIREÇÕES DO CORPO DE PROVA NOS MESMOS
ESTADOS DE UMIDADE QUE A MEDIÇÃO VOLUMÉTRICA.
O COMPORTAMENTO DIFERENCIADO NA RETRATIBILIDADE PODE AFETAR A
QUALIDADE DO LENHO, PODENDO APARECER, FISSURAS, RACHAS, FENDAS DE
SECAGEM, ETC.
TRÊS CUIDADOS PODEM SER ADOTADOS DE MODO A MINORAR ESTE EFEITO:

12

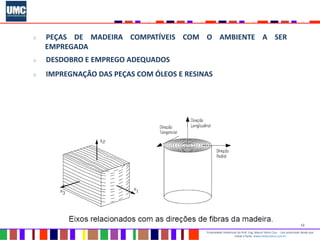

 PEÇAS DE MADEIRA COMPATÍVEIS COM O AMBIENTE A SER
EMPREGADA
 DESDOBRO E EMPREGO ADEQUADOS
 IMPREGNAÇÃO DAS PEÇAS COM ÓLEOS E RESINAS

13

14

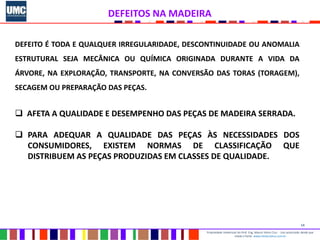

DEFEITOS NA MADEIRA
DEFEITO É TODA E QUALQUER IRREGULARIDADE, DESCONTINUIDADE OU ANOMALIA
ESTRUTURAL SEJA MECÂNICA OU QUÍMICA ORIGINADA DURANTE A VIDA DA
ÁRVORE, NA EXPLORAÇÃO, TRANSPORTE, NA CONVERSÃO DAS TORAS (TORAGEM),
SECAGEM OU PREPARAÇÃO DAS PEÇAS.
 AFETA A QUALIDADE E DESEMPENHO DAS PEÇAS DE MADEIRA SERRADA.
 PARA ADEQUAR A QUALIDADE DAS PEÇAS ÀS NECESSIDADES DOS
CONSUMIDORES, EXISTEM NORMAS DE CLASSIFICAÇÃO QUE
DISTRIBUEM AS PEÇAS PRODUZIDAS EM CLASSES DE QUALIDADE.

15

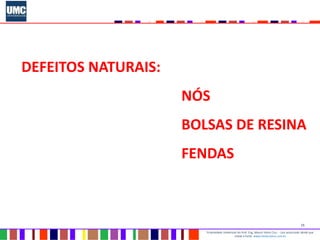

DEFEITOS NATURAIS:

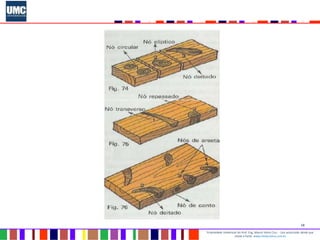

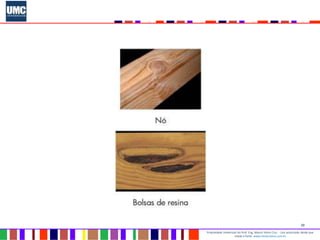

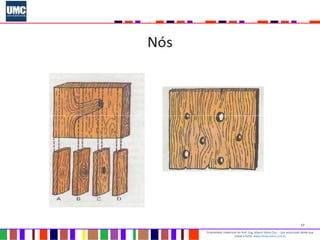

NÓS

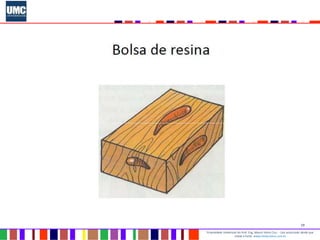

BOLSAS DE RESINA

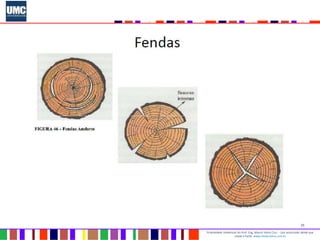

FENDAS

16

17

18

19

20

21

22

23

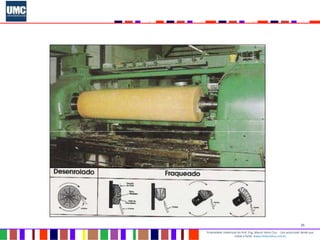

PROCESSAMENTO
EMPENAMENTOS
RACHAS DE SECAGEM (FISSURAS)

24

25

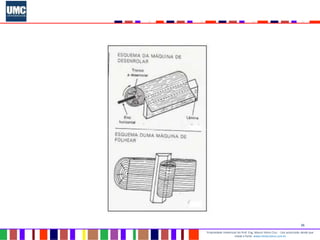

26

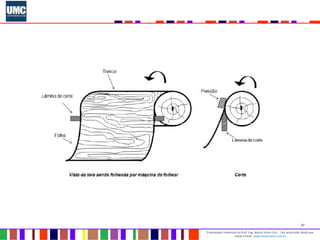

27
