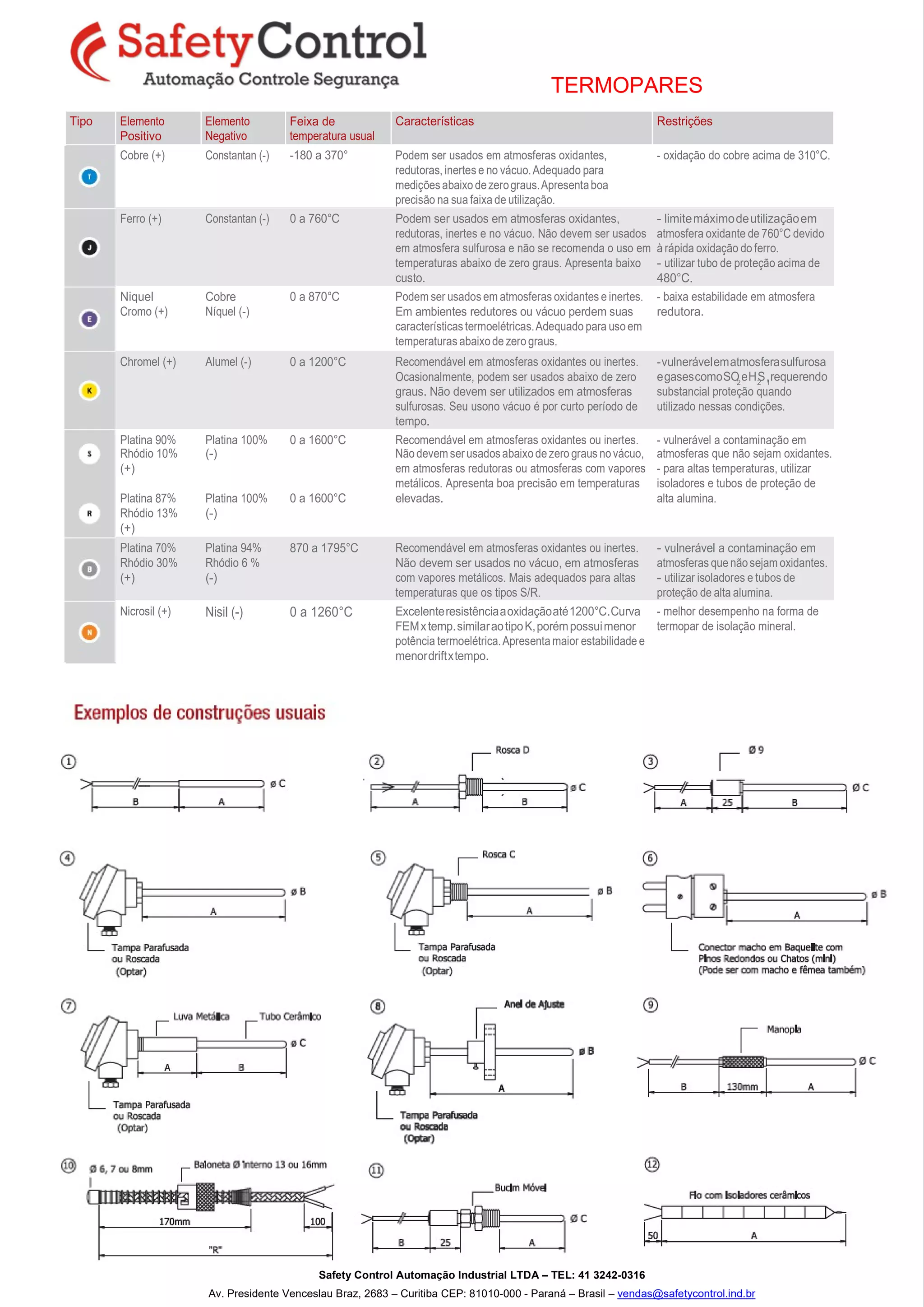

1. TABELA Contemp Ind. Com. S
TERMOPARES
Tipo Elemento
Positivo
Elemento
Negativo
Feixa de
temperatura usual
Características Restrições
Cobre (+) Constantan (-) -180 a 370° Podem ser usados em atmosferas oxidantes,
redutoras, inertes e no vácuo.Adequado para
mediçõesabaixodezerograus.Apresentaboa
precisão na sua faixa de utilização.
- oxidação do cobre acima de 310°C.
Ferro (+) Constantan (-) 0 a 760°C Podem ser usados em atmosferas oxidantes,
redutoras, inertes e no vácuo. Não devem ser usados
em atmosfera sulfurosa e não se recomenda o uso em
temperaturas abaixo de zero graus. Apresenta baixo
custo.
- limitemáximodeutilizaçãoem
atmosfera oxidante de 760°C devido
à rápida oxidação do ferro.
- utilizar tubo de proteção acima de
480°C.
Niquel
Cromo (+)
Cobre
Níquel (-)
0 a 870°C Podem ser usados em atmosferas oxidantes e inertes.
Em ambientes redutores ou vácuo perdem suas
característicastermoelétricas.Adequado para usoem
temperaturas abaixode zerograus.
- baixa estabilidade em atmosfera
redutora.
Chromel (+) Alumel (-) 0 a 1200°C Recomendável em atmosferas oxidantes ou inertes.
Ocasionalmente, podem ser usados abaixo de zero
graus. Não devem ser utilizados em atmosferas
sulfurosas. Seu usono vácuo é por curto período de
tempo.
-vulnerávelematmosferasulfurosa
egasescomoSOeHS,requerendo2 2 1
substancial proteção quando
utilizado nessas condições.
Platina 90% Platina 100% 0 a 1600°C Recomendável em atmosferas oxidantes ou inertes. - vulnerável a contaminação em
Rhódio 10% (-) Nãodevemserusadosabaixodezerograus novácuo, atmosferas que não sejam oxidantes.
(+) em atmosferas redutoras ou atmosferas com vapores - para altas temperaturas, utilizar
metálicos. Apresenta boa precisão em temperaturas isoladores e tubos de proteção de
Platina 87% Platina 100% 0 a 1600°C elevadas. alta alumina.
Rhódio 13% (-)
(+)
Platina 70%
Rhódio 30%
(+)
Platina 94%
Rhódio 6 %
(-)
870 a 1795°C Recomendável em atmosferas oxidantes ou inertes.
Não devem ser usados no vácuo, em atmosferas
com vapores metálicos. Mais adequados para altas
temperaturas que os tipos S/R.
- vulnerável a contaminação em
atmosferas quenãosejamoxidantes.
- utilizar isoladores e tubos de
proteção de alta alumina.
Nicrosil (+) Nisil (-) 0 a 1260°C Excelenteresistênciaaoxidaçãoaté1200°C.Curva
FEMxtemp.similaraotipoK,porémpossuimenor
potência termoelétrica.Apresenta maior estabilidade e
menordriftxtempo.
- melhor desempenho na forma de
termopar de isolação mineral.
Safety Control Automação Industrial LTDA – TEL: 41 3242-0316
Av. Presidente Venceslau Braz, 2683 – Curitiba CEP: 81010-000 - Paraná – Brasil – vendas@safetycontrol.ind.br
Tabela

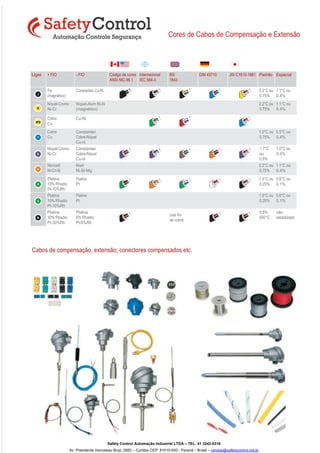

2. Cores de Cabos de Compensação e Extensão
Ligas + FIO - FIO Código de cores
ANSI MC-96.1
Internacional
IEC 584-3
BS
1843
DIN 43710 JIS C1610-1981 Padrão Especial
Fe
(magnético)
Constantan Cu-Ni 2.2°C ou
0.75%
1.1°C ou
0.4%
Níquel-Cromo
Ni-Cr
Níquel-Alum Ni-Al
(magnético)
2.2°C ou
0.75%
1.1°C ou
0.4%
Cobre
Cu
Cu-Ni
Cobre
Cu
Constantan
Cobre-Níquel
Cu-ni
1.0°C ou
0.75%
0.5°C ou
0.4%
Níquel-Cromo
Ni-Cr
Constantan
Cobre-Níquel
Cu-ni
1.7°C
ou
0.5%
1.0°C ou
0.4%
Nicrosil
Ni-Cri-Si
Nisil
Ni-Si-Mg
2.2°C ou
0.75%
1.1°C ou
0.4%
Platina
13% Rhadio
Pt-10%Rh
Platina
Pt
1.5°C ou
0.25%
0.6°C ou
0.1%
Platina
10% Rhadio
Pt-10%Rh
Platina
Pt
1.5°C ou
0.25%
0.6°C ou
0.1%
Platina
30% Rhadio
Pt-30%Rh
Platina
6% Rhadio
Pt-6%Rh
use fio
de cobre
0.5%
500°C
não
estabilizado
Cabos de compensação, extensão, conectores compensados etc.
