1. Gerenciamento de iluminação
Mantenha o controle do seu sistema

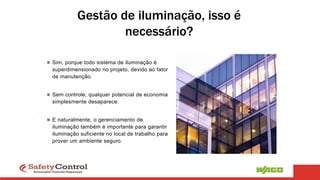

2. Gestão de iluminação, isso é
necessário?
 Sim, porque todo sistema de iluminação é
superdimensionado no projeto, devido ao fator
de manutenção.
 Sem controle, qualquer potencial de economia
simplesmente desaparece.
 E naturalmente, o gerenciamento de
iluminação também é importante para garantir
iluminação suficiente no local de trabalho para
prover um ambiente seguro.

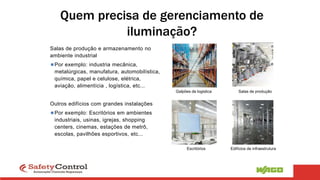

3. Quem precisa de gerenciamento de
iluminação?
Salas de produção e armazenamento no
ambiente industrial
Por exemplo: industria mecânica,
metalúrgicas, manufatura, automobilística,
química, papel e celulose, elétrica,
aviação, alimentícia , logística, etc...
Outros edifícios com grandes instalações
Por exemplo: Escritórios em ambientes
industriais, usinas, igrejas, shopping
centers, cinemas, estações de metrô,
escolas, pavilhões esportivos, etc...
Galpões de logistica
Escritórios
Salas de produção
Edifícios de infraestrutura

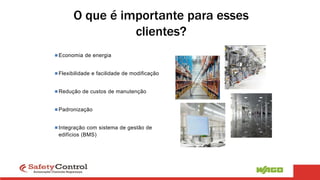

4. O que é importante para esses
clientes?
Economia de energia
Flexibilidade e facilidade de modificação
Redução de custos de manutenção
Padronização
Integração com sistema de gestão de
edifícios (BMS)

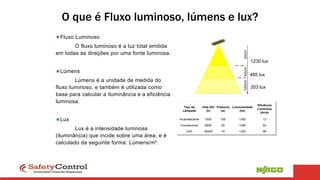

5. O que é Fluxo luminoso, lúmens e lux?
Fluxo Luminoso
O fluxo luminoso é a luz total emitida
em todas as direções por uma fonte luminosa.
Lúmens
Lúmens é a unidade de medida do
fluxo luminoso, e também é utilizada como
base para calcular a iluminância e a eficiência
luminosa.
Lux
Lux é a intensidade luminosa
(iluminância) que incide sobre uma área, e é
calculado da seguinte forma: Lúmens/m².
20cm
485 lux
1230 lux
40cm
100cm
203 lux
Tipo da
Lâmpada
Vida Útil
(h)
Potencia
(w)
Luminosidade
(lm)
Eficiência
Luminosa
(lm/w)
Incandescente 1000 100 1300 13
Fluorescente 6000 20 1280 64
LED 30000 15 1320 88

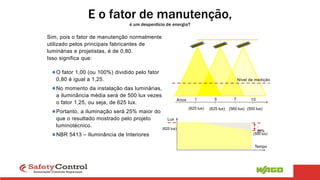

6. E o fator de manutenção,
é um desperdício de energia?
Sim, pois o fator de manutenção normalmente
utilizado pelos principais fabricantes de
luminárias e projetistas, é de 0,80.
Isso significa que:
O fator 1,00 (ou 100%) dividido pelo fator
0,80 é igual a 1,25.
No momento da instalação das luminárias,
a iluminância média será de 500 lux vezes
o fator 1,25, ou seja, de 625 lux.
Portanto, a iluminação será 25% maior do
que o resultado mostrado pelo projeto
luminotécnico.
NBR 5413 – Iluminância de Interiores
Nível de medição
1 5 10
Anos
(500 lux)
(625 lux)
(625 lux)
7
(560 lux)
Tempo
Lux
(500 lux)
(625 lux)
-
20%

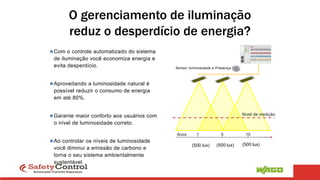

7. O gerenciamento de iluminação
reduz o desperdício de energia?
Com o controle automatizado do sistema
de iluminação você economiza energia e
evita desperdício.
Aproveitando a luminosidade natural é
possível reduzir o consumo de energia
em até 80%.
Garante maior conforto aos usuários com
o nível de luminosidade correto.
Ao controlar os níveis de luminosidade
você diminui a emissão de carbono e
torna o seu sistema ambientalmente
sustentável.
Nível de medição
1 5 10
Anos
(500 lux)
(500 lux)
(500 lux)
Sensor luminosidade e Presença

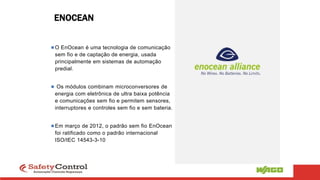

8. ENOCEAN
O EnOcean é uma tecnologia de comunicação
sem fio e de captação de energia, usada
principalmente em sistemas de automação
predial.
 Os módulos combinam microconversores de
energia com eletrônica de ultra baixa potência
e comunicações sem fio e permitem sensores,
interruptores e controles sem fio e sem bateria.
Em março de 2012, o padrão sem fio EnOcean
foi ratificado como o padrão internacional
ISO/IEC 14543-3-10

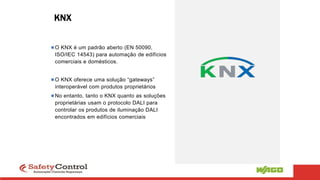

9. KNX
O KNX é um padrão aberto (EN 50090,
ISO/IEC 14543) para automação de edifícios
comerciais e domésticos.
O KNX oferece uma solução “gateways”
interoperável com produtos proprietários
No entanto, tanto o KNX quanto as soluções
proprietárias usam o protocolo DALI para
controlar os produtos de iluminação DALI
encontrados em edifícios comerciais

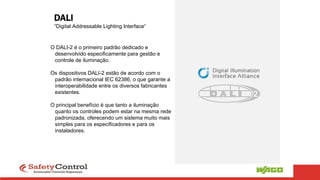

10. DALI
“Digital Addressable Lighting Interface“
O DALI-2 é o primeiro padrão dedicado e
desenvolvido especificamente para gestão e
controle de iluminação.
Os dispositivos DALI-2 estão de acordo com o
padrão internacional IEC 62386, o que garante a
interoperabilidade entre os diversos fabricantes
existentes.
O principal benefício é que tanto a iluminação
quanto os controles podem estar na mesma rede
padronizada, oferecendo um sistema muito mais
simples para os especificadores e para os
instaladores.

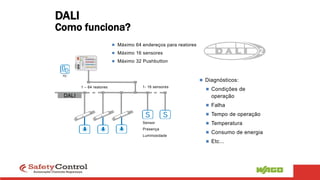

11. DALI
Como funciona?
DALI
1 – 64 reatores 1- 16 sensores
Sensor
Presença
Luminosidade
 Máximo 64 endereços para reatores
 Máximo 16 sensores
 Máximo 32 Pushbutton
 Diagnósticos:
 Condições de
operação
 Falha
 Tempo de operação
 Temperatura
 Consumo de energia
 Etc...

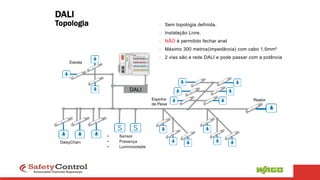

12. Espinha
de Peixe
Estrela
DALI
Sem topologia definida.
Instalação Livre.
NÃO é permitido fechar anel
Máximo 300 metros(impedância) com cabo 1,5mm²
2 vias são a rede DALI e pode passar com a potência
DaisyChain
• Sensor
• Presença
• Luminosidade
Reator
DALI
Topologia

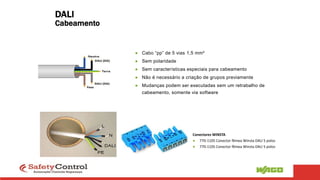

13. ● Cabo “pp” de 5 vias 1,5 mm²
● Sem polaridade
● Sem características especiais para cabeamento
● Não é necessário a criação de grupos previamente
● Mudanças podem ser executadas sem um retrabalho de
cabeamento, somente via software
Conectores WINSTA
● 770-1105 Conector fêmea Winsta DALI 5 polos
● 770-1105 Conector fêmea Winsta DALI 5 polos
DALI
Cabeamento

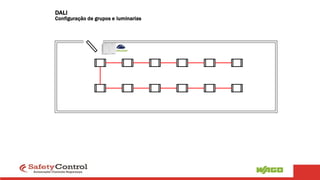

14. DALI
Configuração de grupos e luminarias

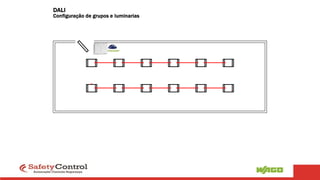

15. DALI
Configuração de grupos e luminarias

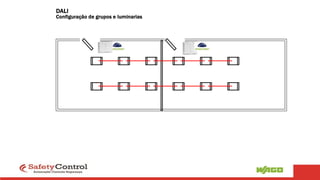

16. DALI
Configuração de grupos e luminarias

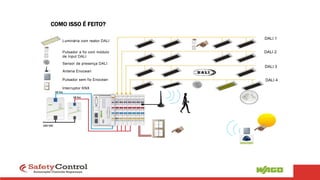

17. Luminária com reator DALI
Pulsador a fio com módulo
de Input DALI
Sensor de presença DALI
Antena Enocean
Pulsador sem fio Enocean
DALI 1
DALI 2
DALI 3
DALI 4
220 VAC
24 Vcc
18 Vcc
Interruptor KNX
COMO ISSO É FEITO?

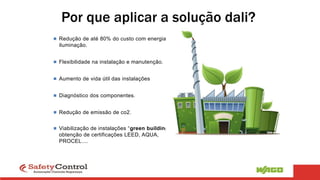

18.  Redução de até 80% do custo com energia na
iluminação.
 Flexibilidade na instalação e manutenção.
 Aumento de vida útil das instalações
 Diagnóstico dos componentes.
 Redução de emissão de co2.
 Viabilização de instalações “green building”e
obtenção de certificações LEED, AQUA,
PROCEL....
Por que aplicar a solução dali?

19. Automação Predial WAGO
• Universal, compacto e econômico
• Nível de Gestão
 Operação e visualização.
 Ferramentas de software WAGO
para comissionamento e
diagnóstico.
• Nível de Automação
 Controle e regulação.
 Aberto, diversos protocolos de
comunicação de campo.
• Nível de Campo
● Diferentes meios de transmissão e
interfaces nos diferentes níveis da
automação de edifícios.

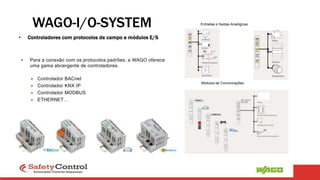

20. • Para a conexão com os protocolos padrões, a WAGO oferece
uma gama abrangente de controladores.
● Controlador BACnet
● Controlador KNX IP
● Controlador MODBUS
● ETHERNET…
WAGO-I/O-SYSTEM
• Controladores com protocolos de campo e módulos E/S
Entradas e Saídas Analógicas
Módulos de Comunicações

21. Diversas Funcionalidades e possibilidades

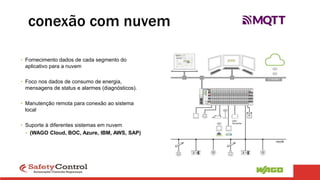

22. conexão com nuvem
• Fornecimento dados de cada segmento do
aplicativo para a nuvem
• Foco nos dados de consumo de energia,
mensagens de status e alarmes (diagnósticos).
• Manutenção remota para conexão ao sistema
local
• Suporte à diferentes sistemas em nuvem
• (WAGO Cloud, BOC, Azure, IBM, AWS, SAP)
BMS

23. Casos de Sucesso

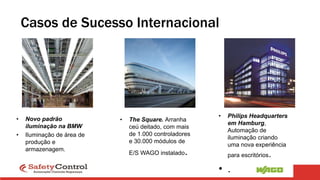

24. • Novo padrão
iluminação na BMW
• Iluminação de área de
produção e
armazenagem.
• The Square. Arranha
ceú deitado, com mais
de 1.000 controladores
e 30.000 módulos de
E/S WAGO instalado.
• Philips Headquarters
em Hamburg,
Automação de
iluminação criando
uma nova experiência
para escritórios.
• .
Casos de Sucesso Internacional

25. • Fabricante Cosméticos
Automação predial
integrada com ambiente
industrial em EtherNet/IP,
automação predial
totalmente integrada com
automação industrial.
• .
• Fabricante Chocolates
Automação da Iluminação
e integração total controle
industrial trazendo
manutenção e
diagnóstico de lâmpadas
queimadas real time.
Casos de Sucesso Industriais
Fabricante Sistemas de
Segurança Automação da
Iluminação do escritório
galpões e das áreas de
produção. Trazendo
manutenção e diagnóstico de
lâmpadas de todo sistema
em real time.

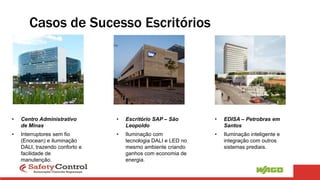

26. • Centro Administrativo
de Minas
• Interruptores sem fio
(Enocean) e iluminação
DALI, trazendo conforto e
facilidade de
manutenção.
• Escritório SAP – São
Leopoldo
• Iluminação com
tecnologia DALI e LED no
mesmo ambiente criando
ganhos com economia de
energia.
• EDISA – Petrobras em
Santos
• Iluminação inteligente e
integração com outros
sistemas prediais.
Casos de Sucesso Escritórios

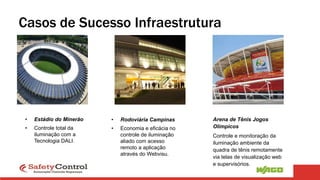

27. • Estádio do Minerão
• Controle total da
iluminação com a
Tecnologia DALI.
• Rodoviária Campinas
• Economia e eficácia no
controle de iluminação
aliado com acesso
remoto a aplicação
através do Webvisu.
Casos de Sucesso Infraestrutura
Arena de Tênis Jogos
Olímpicos
Controle e monitoração da
iluminação ambiente da
quadra de tênis remotamente
via telas de visualização web
e supervisórios.
