O documento descreve três modelos de leitor de código de barras da série AS-9500 da Argox: o AS-9500g para uso geral, o AS-9500HD para scans de alta densidade e o AS-9500L para scans de longa distância. Os leitores são projetados para digitalizar códigos de barras 1D e 2D em diversos ambientes e aplicações, com características como resistência à poeira, quedas e luz solar intensa. As especificações técnicas de cada modelo são detalhadas.

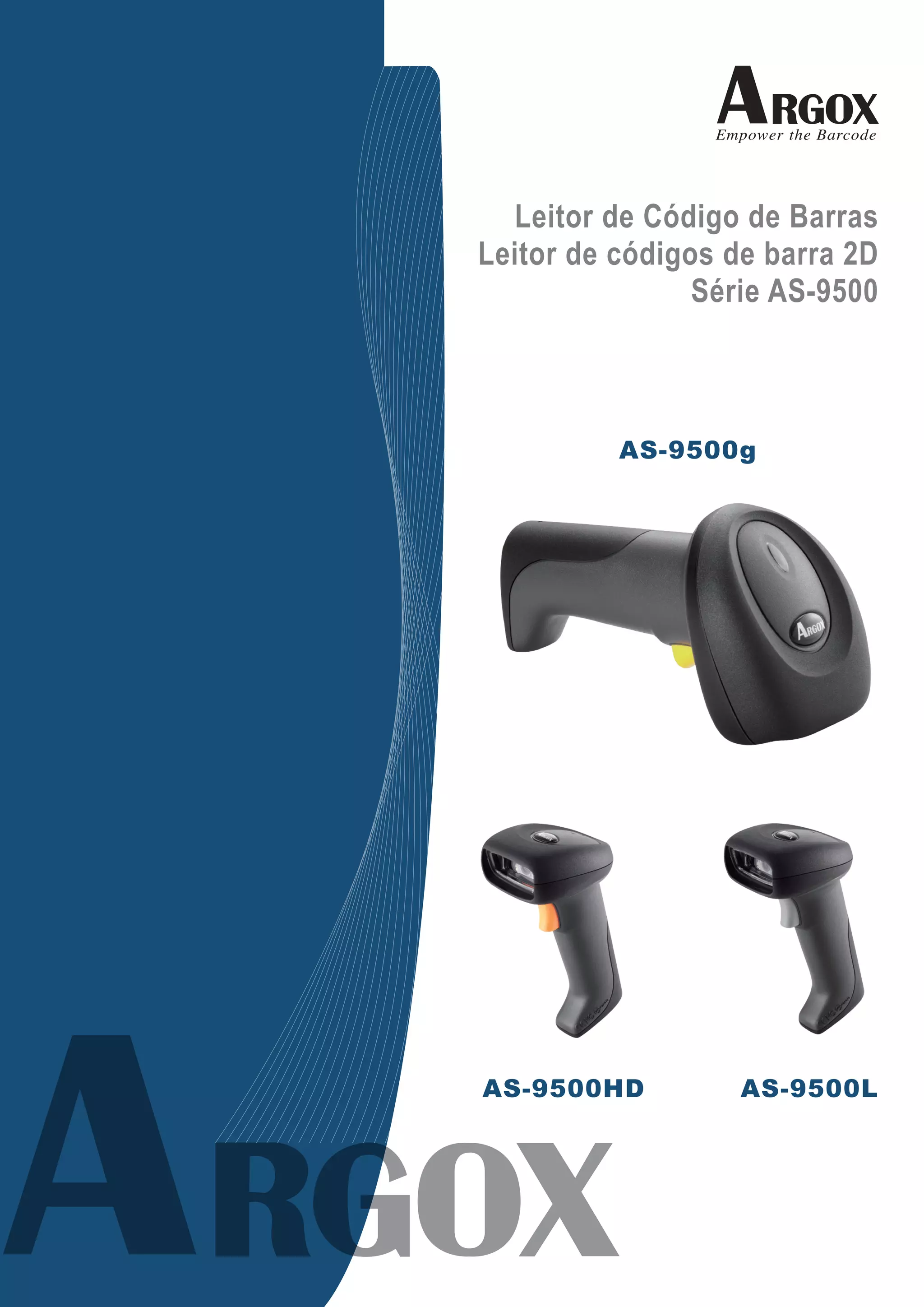

1. Leitor de Código de Barras
Leitor de códigos de barra 2D
Série AS-9500
AS-9500g
AS-9500HD AS-9500L

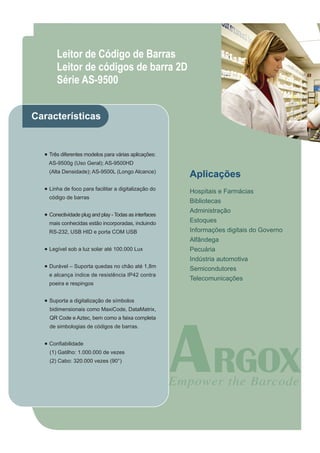

2. Leitor de Código de Barras
Leitor de códigos de barra 2D
Série AS-9500
Características
● Três diferentes modelos para várias aplicações:
AS-9500g (Uso Geral); AS-9500HD
(Alta Densidade); AS-9500L (Longo Alcance)
Aplicações
● Linha de foco para facilitar a digitalização do
Hospitais e Farmácias
código de barras
Bibliotecas
Administração
● Conectividade plug and play - Todas as interfaces
mais conhecidas estão incorporadas, incluindo Estoques
RS-232, USB HID e porta COM USB Informações digitais do Governo
Alfândega
● Legível sob a luz solar até 100.000 Lux Pecuária
Indústria automotiva
● Durável – Suporta quedas no chão até 1,8m
Semicondutores
e alcança índice de resistência IP42 contra
Telecomunicações
poeira e respingos
● Suporta a digitalização de símbolos
bidimensionais como MaxiCode, DataMatrix,
QR Code e Aztec, bem como a faixa completa
de simbologias de códigos de barras.
● Confiabilidade
(1) Gatilho: 1.000.000 de vezes
(2) Cabo: 320.000 vezes (90°)

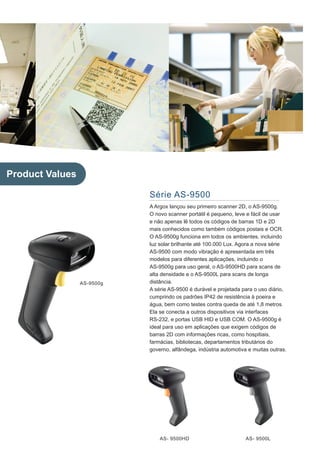

3. Product Values
Série AS-9500
A Argox lançou seu primeiro scanner 2D, o AS-9500g.
O novo scanner portátil é pequeno, leve e fácil de usar
e não apenas lê todos os códigos de barras 1D e 2D
mais conhecidos como também códigos postais e OCR.
O AS-9500g funciona em todos os ambientes, incluindo
luz solar brilhante até 100.000 Lux. Agora a nova série
AS-9500 com modo vibração é apresentada em três
modelos para diferentes aplicações, incluindo o
AS-9500g para uso geral, o AS-9500HD para scans de
alta densidade e o AS-9500L para scans de longa
AS-9500g distância.
A série AS-9500 é durável e projetada para o uso diário,
cumprindo os padrões IP42 de resistência à poeira e
água, bem como testes contra queda de até 1,8 metros.
Ela se conecta a outros dispositivos via interfaces
RS-232, e portas USB HID e USB COM. O AS-9500g é
ideal para uso em aplicações que exigem códigos de
barras 2D com informações ricas, como hospitiais,
farmácias, bibliotecas, departamentos tributários do
governo, alfândega, indústria automotiva e muitas outras.
AS- 9500HD AS- 9500L

4. Especificações AS- 9500g AS- 9500HD AS- 9500L
Ponto focal 4,5 polegadas (11,4 cm) da placa da lente
Ângulo do scan Inclinação: ±40° Desvio: ±40°
Resolução - 1D 5 mil 4 mil 6.6 mil
Resolução - 2D 8.3 mil 6.7 mil 15 mil
Indicação de leitura Led azul, vibrador e bip ajustável
Operação do beeper Volume x3 / Frequência x3 ou nenhum bip
Sistema de digitalização Sensor CMOS 752 X 480
Tolerãncia de movimento 4 polegadas por segundo
Sensibilidade de rotação 360 °
Fonte de luz 626nm± 30nm LE D vermel ho vi sível
Fonte de foco 526nm± 30nm LE D verde vi sível
Taxa de scan A té 60 fps
PC S > = 30%
Peso 146g
Interface RS-232, HID USB, USB Virtual COM
Tipo de conector Conector para tomada de telefone RJ-45
Material da caixa ABS e Borracha
Profundidade do campo
de scan (PCS=90%, 37 a175 mm 33 a102 mm 67 a176 mm
10 mils, 1D : Código 39)
Profundidade do campo
de scan (PCS=90%, 62 a137 mm 34 a101mm 85 a168mm
10 mils, 2D : Código QR)
Código 11, Código 39, Código 32, Código 128, Codabar, Interleaved 2 de 5,
Industrial 2 de 5, IATA 2 de 5, Matrix 2 de 5, EAN/JAN-13, EAN/JAN-8, UPC-A,
1D
UPC-E, UPC-A/EAN-13 com Extended Coupon Code, Código 93, MSI, Código
Plessey, Telepen, PosiCode A e B, GS1 DataBar, Codablock F, TLC 39
Simbologias PDF417, MicroPDF417, MaxiCode, Data Matrix,Código QR, Aztec, Código 49,
2D
Códigos EAN-UCC Composite, Código 16K, Código sensível ao idioma chinês (Han Xin)
Postnet (EUA), Planet Code, Postal Australiano, Postal Britânico, Postal Chinês,
Postal
Postal Canadense, Postal Japonês, Postal KIX(Holanda) , Postal Coreia,4-CB, ID-tag
OC R OCR-A, OCR-B, Moeda norte-americana
Executando Comando DOS por RS-232 ou USB Virtual COM
Método de programação
o scanner pode ler os códigos de programação
Voltagem de entrada: 3,7~5,5 VDC
<RS-232>
Operação: Max 350mA @5V
Fonte de energia e Standby: Max 65 mA@5V
consumo Modo baixa energia: Max 40mA@5V
<USB HID>
Operação: Max 350mA @5V
Standby: Max 60 mA@5V
Lista de agentes EMI: FCC, CE, BSMI
Segurança: BSMI
Temperatura de operação: 0°C a +50°C (0°a 122°F)
Temperatura de armazenagem: -20°C a +60°C (-4° a 140°F)
RH Operacional: Até 95% RH, sem condensação a 50°C
Ambiente
Ambiente LUX: Escuridão total a 100.000 lux (luz do sol total)
Resistência à poeira e respingo: IP42
Queda no chão : 24 quedas altura de 180 cm no piso de concreto
Argox Information Co., Ltd * This data sheet is for informational purposes only.
Argox makes no warranties, expressed or implied in this summary.
7F, No 126, Lane 235, Pao-Chiao Rd., Hsin Tien,
Taipei, Taiwan, R.O.C. Specifications are subject to change without notice.
Tel: +886-2-8912-1121 Fax: +886-2-8912-1124 All trademarks are the property of their respective owners.
www.argox.com Copyright © 2010. Argox Information Co. Ltd., All Rights Reserved. More specific information, please refer to user’s manual.
