O documento descreve um leitor portátil de código de barras laser chamado OPL7734. Ele possui memória RAM e FlashROM, indicadores visuais e não visuais, teclas programáveis, comunicação sem fio IEEE 802.15.4, bateria recarregável de lítio e leitor de código de barras laser capaz de ler diversos tipos de códigos de barras 1D e 2D. Ele é resistente, portátil e projetado para durar em ambientes de trabalho.

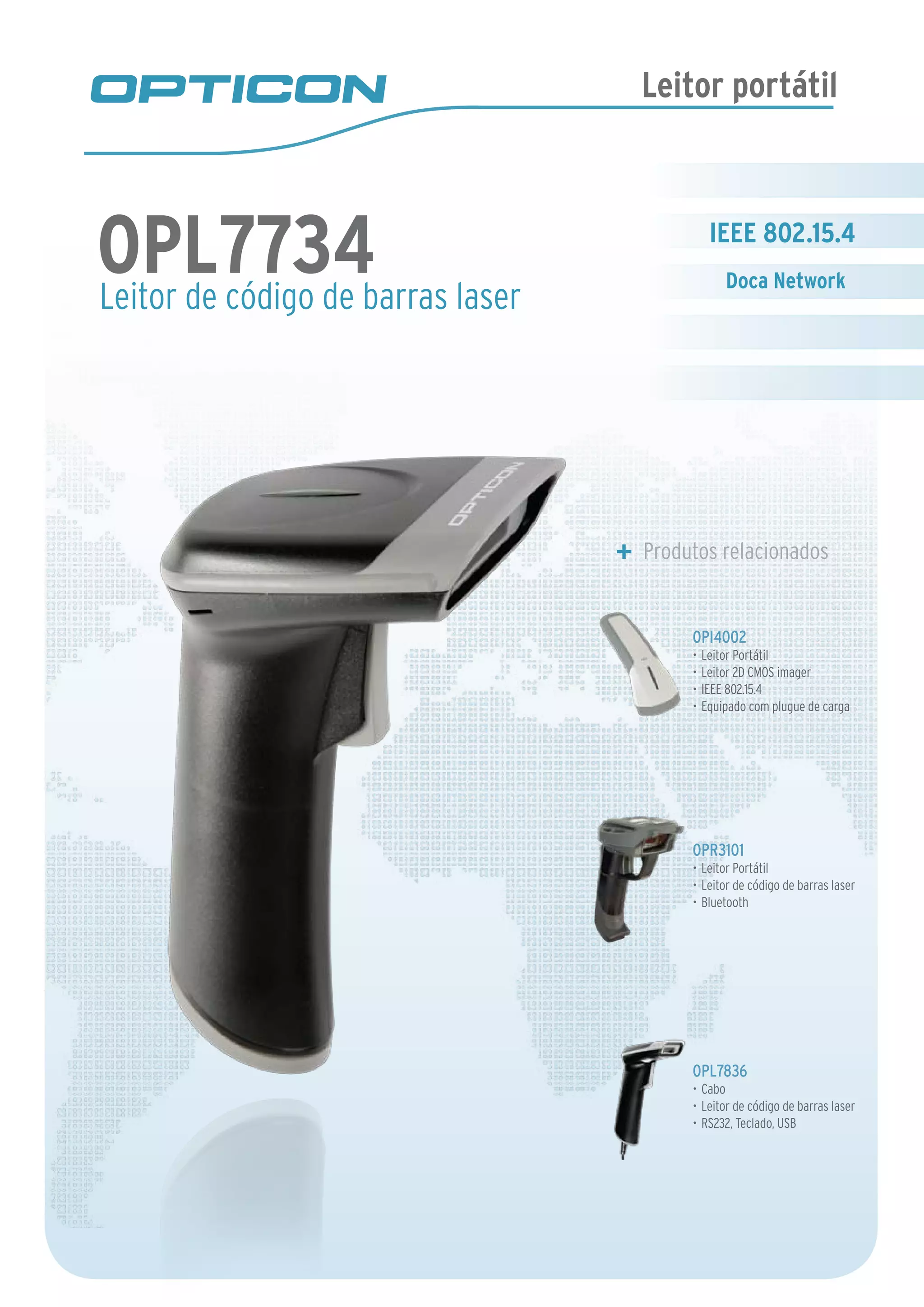

1. Leitor portátil
OPL7734barras laser
Leitor de código de
IEEE 802.15.4
Doca Network
Produtos relacionados
OPI4002
• Leitor Portátil
• Leitor 2D CMOS imager
• IEEE 802.15.4
• Equipado com plugue de carga
OPR3101
• Leitor Portátil
• Leitor de código de barras laser
• Bluetooth
OPL7836
• Cabo
• Leitor de código de barras laser
• RS232, Teclado, USB

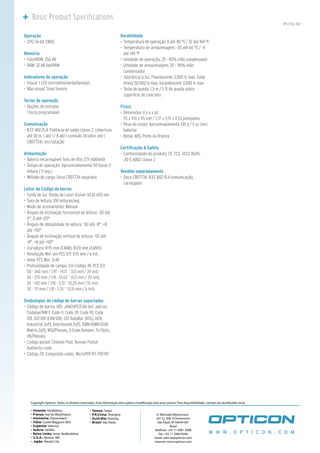

2. Basic Product Specifications
OPL7734_002
Operação Durabilidade
• CPU: 16-bit CMOS • Temperatura de operação: 0 até 40 °C / 32 até 104 ºF
• Temperatura de armazenagem: -20 até 60 °C / -4
Memória até 140 ºF
• FlashROM: 256 kB • Umidade de operação: 25 - 85% (não condensado)
• RAM: 32 kB fastRAM • Umidade de armazenagem: 20 - 90% (não
condensado)
Indicadores de operação • Tolerância à luz: Fluorescente 3.000 lx max, Solar
• Visual: 1 LED (vermelho/verde/laranja) direta 50.000 lx max, Incandescent 3.000 lx max
• Não-visual: Sinal Sonoro • Teste de queda: 1,5 m / 5 ft de queda sobre
superfície de concreto
Teclas de operação
• Opções de entrada: Físico
1 tecla programável • Dimensões (l x a x p):
55 x 150 x 115 mm / 2,17 x 5,91 x 4,53 polegadas
Comunicação • Peso do corpo: Aproximadamente 130 g / 5 oz (incl.
• IEEE 802.15.4: Potência de saída classe 2, cobertura bateria)
até 30 m, 1 até 1 / 8 até 1 conexão (8 leitor até 1 • Bolsa: ABS, Preto ou Branca
CRD7734), encriptação
Certificação & Safety
Alimentação • Conformidade do produto: CE, FCC, VCCI, RoHS,
• Bateria recarregável: Íons de lítio 3,7V 600mAh JIS-C-6802 classe 2
• Tempo de operação: Aproximadamente 50 horas (1
leitura / 5 seg.) Vendido separadamente
• Método de carga: Doca CRD7734 separada • Doca CRD7734: IEEE 802.15.4 comunicação,
carregador
Leitor de Código de barras
• Fonte de luz: Diodo de Laser Visível (VLD) 650 nm
• Taxa de leitura: 100 leituras/seg
• Modo de acionamento: Manual
• Ângulo de inclinação horizontal de leitura: -20 até
0°, 0 até +20°
• Ângulo de obliqüidade de leitura: -50 até -8°, +8
até +50°
• Ângulo de inclinação vertical de leitura: -50 até
-8°, +8 até +50°
• Curvatura: R>15 mm (EAN8), R>20 mm (EAN13)
• Resolução Min. em PCS 0,9: 0.15 mm / 6 mil
• Valor PCS Min.: 0.45
• Profundidade de campo: Em Código 39, PCS 0,9
50 - 360 mm / 1,97 - 14,17 “ (1,0 mm / 39 mil),
30 - 270 mm / 1,18 - 10,63 “ (0,5 mm / 20 mil),
30 - 140 mm / 1,18 - 5,51 “ (0,25 mm / 10 mil),
30 - 70 mm / 1,18 - 2,76 “ (0,15 mm / 6 mil)
Simbologias de código de barras suportadas
• Código de barras (1D): JAN/UPC/EAN incl. add on,
Codabar/NW-7, Code 11, Code 39, Code 93, Code
128, GS1-128 (EAN-128), GS1 DataBar (RSS), IATA,
Industrial 2of5, Interleaved 2of5, ISBN-ISMN-ISSN,
Matrix 2of5, MSI/Plessey, S-Code,Telepen, Tri-Optic,
UK/Plessey
• Código postal: Chinese Post, Korean Postal
Authority code
• Código 2D: Composite codes, MicroPDF417, PDF417
Copyright Opticon. Todos os direitos reservados. Esta informação está sujeita a modi cação sem aviso prévio. Para disponibilidade, contate seu distribuidor local.
