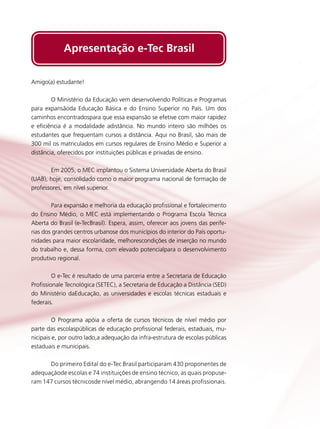

3. Apresentação e-Tec Brasil
Amigo(a) estudante!
O Ministério da Educação vem desenvolvendo Políticas e Programas
para expansãoda Educação Básica e do Ensino Superior no País. Um dos
caminhos encontradospara que essa expansão se efetive com maior rapidez
e eficiência é a modalidade adistância. No mundo inteiro são milhões os
estudantes que frequentam cursos a distância. Aqui no Brasil, são mais de
300 mil os matriculados em cursos regulares de Ensino Médio e Superior a
distância, oferecidos por instituições públicas e privadas de ensino.
Em 2005, o MEC implantou o Sistema Universidade Aberta do Brasil
(UAB), hoje, consolidado como o maior programa nacional de formação de
professores, em nível superior.
Para expansão e melhoria da educação profissional e fortalecimento
do Ensino Médio, o MEC está implementando o Programa Escola Técnica
Aberta do Brasil (e-TecBrasil). Espera, assim, oferecer aos jovens das periferias dos grandes centros urbanose dos municípios do interior do País oportunidades para maior escolaridade, melhorescondições de inserção no mundo
do trabalho e, dessa forma, com elevado potencialpara o desenvolvimento
produtivo regional.
O e-Tec é resultado de uma parceria entre a Secretaria de Educação
Profissionale Tecnológica (SETEC), a Secretaria de Educação a Distância (SED)
do Ministério daEducação, as universidades e escolas técnicas estaduais e
federais.
O Programa apóia a oferta de cursos técnicos de nível médio por
parte das escolaspúblicas de educação profissional federais, estaduais, municipais e, por outro lado,a adequação da infra-estrutura de escolas públicas
estaduais e municipais.
Do primeiro Edital do e-Tec Brasil participaram 430 proponentes de
adequaçãode escolas e 74 instituições de ensino técnico, as quais propuseram 147 cursos técnicosde nível médio, abrangendo 14 áreas profissionais.

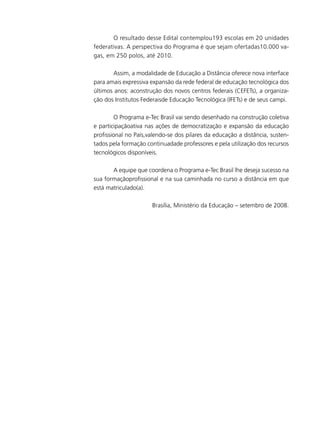

4. O resultado desse Edital contemplou193 escolas em 20 unidades
federativas. A perspectiva do Programa é que sejam ofertadas10.000 vagas, em 250 polos, até 2010.
Assim, a modalidade de Educação a Distância oferece nova interface
para amais expressiva expansão da rede federal de educação tecnológica dos
últimos anos: aconstrução dos novos centros federais (CEFETs), a organização dos Institutos Federaisde Educação Tecnológica (IFETs) e de seus campi.
O Programa e-Tec Brasil vai sendo desenhado na construção coletiva
e participaçãoativa nas ações de democratização e expansão da educação
profissional no País,valendo-se dos pilares da educação a distância, sustentados pela formação continuadade professores e pela utilização dos recursos
tecnológicos disponíveis.
A equipe que coordena o Programa e-Tec Brasil lhe deseja sucesso na
sua formaçãoprofissional e na sua caminhada no curso a distância em que
está matriculado(a).
Brasília, Ministério da Educação – setembro de 2008.

6. Ergonomia
Você verá por aqui...
N
esta aula descreveremos resumidamente a principais funções do organismo humano que interessam à ergonomia,
ou seja, as funções que influem no desempenho do tra-
balho.
Objetivos
• Conhecer algumas funções do organismo humano.
• Compreender sua influencia no desempenho do trabalho.
Para Começo de Conversa
O homem, tal qual foi criado por Deus, é um complexo, não
obstante, uma unidade indivisível, onde todos os estamentos do
ser atuam como um órgão só, e a vida como uma única função.
Vida que, a partir do momento da concepção, desenvolve-se de
uma única célula a um ser com trilhões. Contudo não há desarmonia. Tudo funciona corretamente, nos seus mínimos e, até mesmo,
desconhecidos detalhes. Um eterno e belo milagre de vida! Ergonomia na Indústria
Figura 01 - Sistemas
e-Tec Brasil
Creative Commons - Edwin Dalorzo
6
Curso Técnico Nível Médio Subsequente

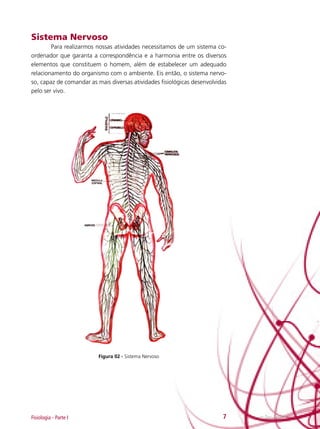

7. Sistema Nervoso
Para realizarmos nossas atividades necessitamos de um sistema coordenador que garanta a correspondência e a harmonia entre os diversos
elementos que constituem o homem, além de estabelecer um adequado
relacionamento do organismo com o ambiente. Eis então, o sistema nervoso, capaz de comandar as mais diversas atividades fisiológicas desenvolvidas
pelo ser vivo.
Figura 02 - Sistema Nervoso
Fisiologia - Parte I
7
e-Tec Brasil

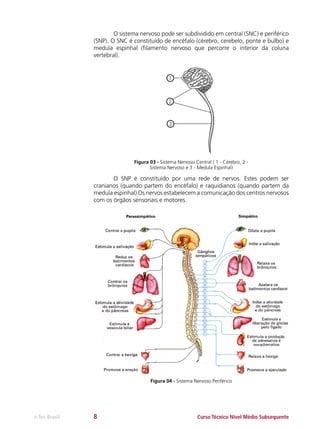

8. O sistema nervoso pode ser subdividido em central (SNC) e periférico
(SNP). O SNC é constituído de encéfalo (cérebro, cerebelo, ponte e bulbo) e
medula espinhal (filamento nervoso que percorre o interior da coluna
vertebral).
Figura 03 - Sistema Nervoso Central ( 1 - Cérebro, 2 Sistema Nervoso e 3 - Medula Espinhal)
O SNP é constituído por uma rede de nervos. Estes podem ser
cranianos (quando partem do encéfalo) e raquidianos (quando partem da
medula espinhal) Os nervos estabelecem a comunicação dos centros nervosos
com os órgãos sensoriais e motores.
Figura 04 - Sistema Nervoso Periférico
e-Tec Brasil
8
Curso Técnico Nível Médio Subsequente

9. Coluna Vertebral
A coluna vertebral é uma estrutura óssea constituída de 33 ossos
curtos e superpostos que recebem o nome de vértebras. Constitui a estrutura básica do esqueleto, pois sustenta a cabeça e o tronco. Além disso,
protege a medula espinhal, importante componente do sistema nervoso.
Classificam-se em cinco
grupos. De cima para
baixo:
• 7 – vértebras cervicais
• 12 – vértebras torácicas –
dorsais
• 5 – vértebras lombares
• 5 – vértebras sacras – sacro
• 4 – vértebras coccígenas –
cóccix
Figura 05 - Coluna Vertebral
A coluna possui duas propriedades básicas:
• • Rigidez: Garante a sustentação do corpo, permitindo a postura ereta;
• • Mobilidade: Permite rotação para os lados e movimentos para frente
e trás.
Apenas 24 das 33 vértebras são flexíveis as de maior mobilidade são
as cervicais (pescoço) e lombares (abdominais). As vértebras torácicas estão
unidas a 12 pares de costelas o que limita os movimentos.
As vértebras se conectam entre si por ligamentos e entre uma ou
outra existe um disco cartilaginoso, ambos possibilitam a movimentação da
coluna vertebral através da compressão e deformação dos discos e pelo deslizamento dos ligamentos.
Fisiologia - Parte I
9
e-Tec Brasil

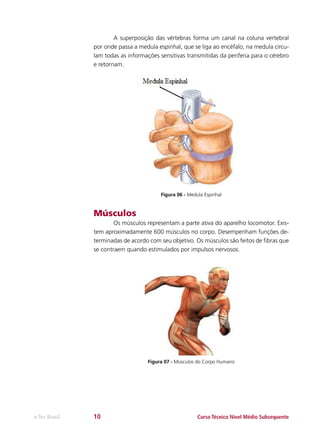

10. A superposição das vértebras forma um canal na coluna vertebral
por onde passa a medula espinhal, que se liga ao encéfalo, na medula circulam todas as informações sensitivas transmitidas da periferia para o cérebro
e retornam.
Figura 06 - Medula Espinhal
Músculos
Os músculos representam a parte ativa do aparelho locomotor. Existem aproximadamente 600 músculos no corpo. Desempenham funções determinadas de acordo com seu objetivo. Os músculos são feitos de fibras que
se contraem quando estimulados por impulsos nervosos.
Figura 07 - Músculos do Corpo Humano
e-Tec Brasil
10
Curso Técnico Nível Médio Subsequente

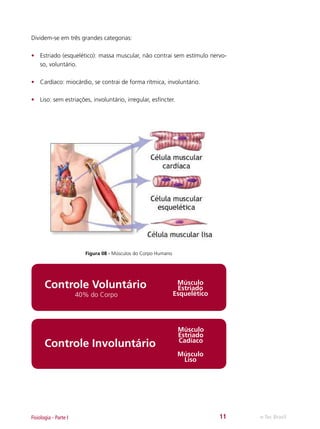

11. Dividem-se em três grandes categorias:
• Estriado (esquelético): massa muscular, não contrai sem estímulo nervoso, voluntário.
• Cardíaco: miocárdio, se contrai de forma rítmica, involuntário.
• Liso: sem estriações, involuntário, irregular, esfíncter.
Figura 08 - Músculos do Corpo Humano
Controle Voluntário
40% do Corpo
Controle Involuntário
Músculo
Estriado
Esquelético
Músculo
Estriado
Cadíaco
Músculo
Liso
Fisiologia - Parte I
11
e-Tec Brasil

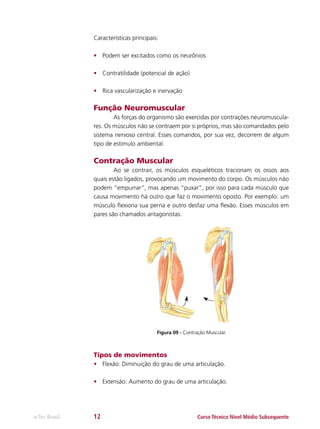

12. Características principais:
• Podem ser excitados como os neurônios
• Contratilidade (potencial de ação)
• Rica vascularização e inervação
Função Neuromuscular
As forças do organismo são exercidas por contrações neuromusculares. Os músculos não se contraem por si próprios, mas são comandados pelo
sistema nervoso central. Esses comandos, por sua vez, decorrem de algum
tipo de estimulo ambiental.
Contração Muscular
Ao se contrair, os músculos esqueléticos tracionam os ossos aos
quais estão ligados, provocando um movimento do corpo. Os músculos não
podem “empurrar”, mas apenas “puxar”, por isso para cada músculo que
causa movimento há outro que faz o movimento oposto. Por exemplo: um
músculo flexiona sua perna e outro desfaz uma flexão. Esses músculos em
pares são chamados antagonistas.
Figura 09 - Contração Muscular
Tipos de movimentos
• Flexão: Diminuição do grau de uma articulação.
• Extensão: Aumento do grau de uma articulação.
e-Tec Brasil
12
Curso Técnico Nível Médio Subsequente

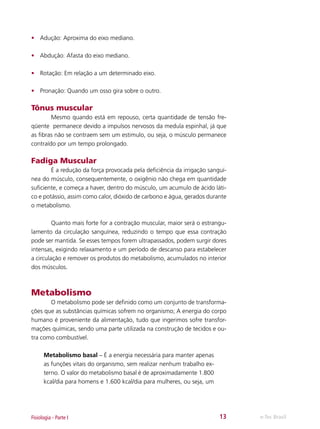

13. • Adução: Aproxima do eixo mediano.
• Abdução: Afasta do eixo mediano.
• Rotação: Em relação a um determinado eixo.
• Pronação: Quando um osso gira sobre o outro.
Tônus muscular
Mesmo quando está em repouso, certa quantidade de tensão freqüente permanece devido a impulsos nervosos da medula espinhal, já que
as fibras não se contraem sem um estimulo, ou seja, o músculo permanece
contraído por um tempo prolongado.
Fadiga Muscular
É a redução da força provocada pela deficiência da irrigação sanguínea do músculo, consequentemente, o oxigênio não chega em quantidade
suficiente, e começa a haver, dentro do músculo, um acumulo de ácido lático e potássio, assim como calor, dióxido de carbono e água, gerados durante
o metabolismo.
Quanto mais forte for a contração muscular, maior será o estrangulamento da circulação sanguínea, reduzindo o tempo que essa contração
pode ser mantida. Se esses tempos forem ultrapassados, podem surgir dores
intensas, exigindo relaxamento e um período de descanso para estabelecer
a circulação e remover os produtos do metabolismo, acumulados no interior
dos músculos.
Metabolismo
O metabolismo pode ser definido como um conjunto de transformações que as substâncias químicas sofrem no organismo; A energia do corpo
humano é proveniente da alimentação, tudo que ingerimos sofre transformações químicas, sendo uma parte utilizada na construção de tecidos e outra como combustível.
Metabolismo basal – É a energia necessária para manter apenas
as funções vitais do organismo, sem realizar nenhum trabalho externo. O valor do metabolismo basal é de aproximadamente 1.800
kcal/dia para homens e 1.600 kcal/dia para mulheres, ou seja, um
Fisiologia - Parte I
13
e-Tec Brasil

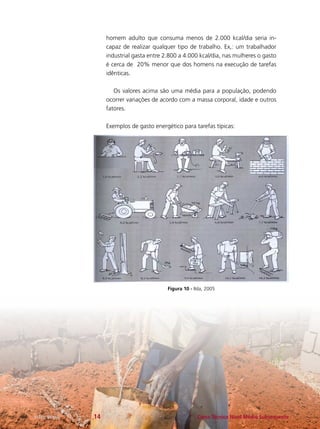

14. homem adulto que consuma menos de 2.000 kcal/dia seria incapaz de realizar qualquer tipo de trabalho. Ex,: um trabalhador
industrial gasta entre 2.800 a 4.000 kcal/dia, nas mulheres o gasto
é cerca de 20% menor que dos homens na execução de tarefas
idênticas.
Os valores acima são uma média para a população, podendo
ocorrer variações de acordo com a massa corporal, idade e outros
fatores.
Exemplos de gasto energético para tarefas típicas:
Figura 10 - IIda, 2005
e-Tec Brasil
14
Curso Técnico Nível Médio Subsequente

15. Órgãos dos Sentidos
A capacidade de reação a estímulos provenientes do meio ambiente
ou do próprio organismo constitui uma das mais marcantes características
exibidas pelos seres vivos.
Figura 11 - Órgãos do Sentido
A visão
È o órgão do sentido mais importante que possuímos tanto para o
trabalho como para a vida diária.
A estrutura ocular assemelha-se a uma câmera fotográfica: o aumento e a redução da pupila controlam a quantidade de luz que penetra no
olho, atrás da pupila situa-se o cristalino, que é a lente do olho, no fundo
fica a retina 9 equivalente ao filme). Na retina ficam as células fotossensíveis
de dois tipos os cones e os bastonetes essas células transformam os estímulos luminosos em impulso nervoso, por meio de reação foto química, os
estímulos são transmitidos pelo nervo óptico ao cérebro, onde se produz a
Fisiologia - Parte I
15
e-Tec Brasil

16. sensação visual.

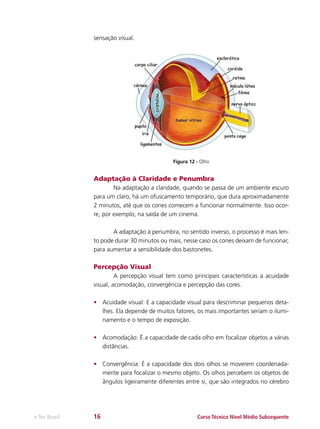

Figura 12 - Olho
Adaptação à Claridade e Penumbra
Na adaptação a claridade, quando se passa de um ambiente escuro
para um claro, há um ofuscamento temporário, que dura aproximadamente
2 minutos, até que os cones comecem a funcionar normalmente. Isso ocorre, por exemplo, na saída de um cinema.
A adaptação à penumbra, no sentido inverso, o processo é mais lento pode durar 30 minutos ou mais, nesse caso os cones deixam de funcionar,
para aumentar a sensibilidade dos bastonetes.
Percepção Visual
A percepção visual tem como principais características a acuidade
visual, acomodação, convergência e percepção das cores.
• Acuidade visual: E a capacidade visual para descriminar pequenos detalhes. Ela depende de muitos fatores, os mais importantes seriam o iluminamento e o tempo de exposição.
• Acomodação: É a capacidade de cada olho em focalizar objetos a várias
distâncias.
• Convergência: É a capacidade dos dois olhos se moverem coordenadamente para focalizar o mesmo objeto. Os olhos percebem os objetos de
ângulos ligeiramente diferentes entre si, que são integrados no cérebro
e-Tec Brasil
16
Curso Técnico Nível Médio Subsequente

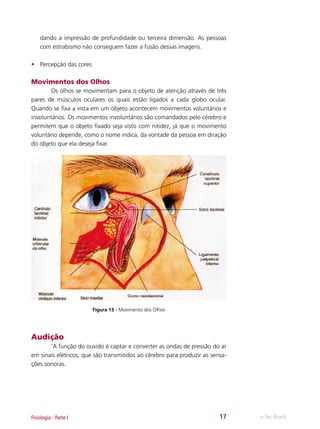

17. dando a impressão de profundidade ou terceira dimensão. As pessoas
com estrabismo não conseguem fazer a fusão dessas imagens.
• Percepção das cores
Movimentos dos Olhos
Os olhos se movimentam para o objeto de atenção através de três
pares de músculos oculares os quais estão ligados a cada globo ocular.
Quando se fixa a vista em um objeto acontecem movimentos voluntários e
involuntários. Os movimentos involuntários são comandados pelo cérebro e
permitem que o objeto fixado seja visto com nitidez, já que o movimento
voluntário depende, como o nome indica, da vontade da pessoa em diração
do objeto que ela deseja fixar.
Figura 13 - Movimento dos Olhos
Audição
‘A função do ouvido é captar e converter as ondas de pressão do ar
em sinais elétricos, que são transmitidos ao cérebro para produzir as sensações sonoras.
Fisiologia - Parte I
17
e-Tec Brasil

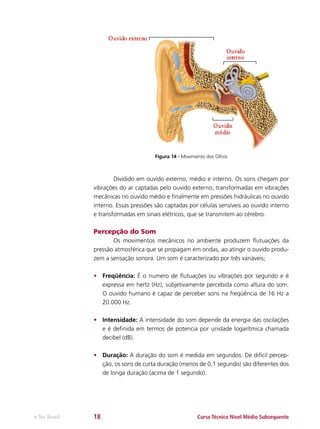

18. Figura 14 - Movimento dos Olhos
Dividido em ouvido externo, médio e interno. Os sons chegam por
vibrações do ar captadas pelo ouvido externo, transformadas em vibrações
mecânicas no ouvido médio e finalmente em pressões hidráulicas no ouvido
interno. Essas pressões são captadas por células sensíveis ao ouvido interno
e transformadas em sinais elétricos, que se transmitem ao cérebro.
Percepção do Som
Os movimentos mecânicos no ambiente produzem flutuações da
pressão atmosférica que se propagam em ondas, ao atingir o ouvido produzem a sensação sonora. Um som é caracterizado por três variáveis;
• Freqüência: É o numero de flutuações ou vibrações por segundo e é
expressa em hertz (Hz), subjetivamente percebida como altura do som.
O ouvido humano é capaz de perceber sons na freqüência de 16 Hz a
20.000 Hz.
• Intensidade: A intensidade do som depende da energia das oscilações
e é definida em termos de potencia por unidade logarítmica chamada
decibel (dB).
• Duração: A duração do som é medida em segundos. De difícil percepção, os sons de curta duração (menos de 0,1 segundo) são diferentes dos
de longa duração (acima de 1 segundo).
e-Tec Brasil
18
Curso Técnico Nível Médio Subsequente

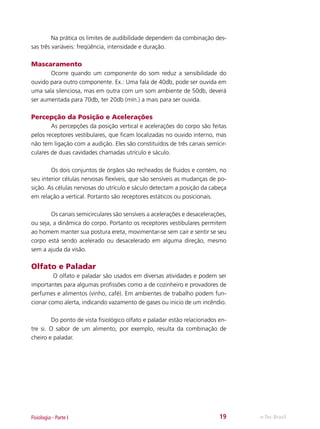

19. Na prática os limites de audibilidade dependem da combinação dessas três variáveis: freqüência, intensidade e duração.
Mascaramento
Ocorre quando um componente do som reduz a sensibilidade do
ouvido para outro componente. Ex.: Uma fala de 40db, pode ser ouvida em
uma sala silenciosa, mas em outra com um som ambiente de 50db, deverá
ser aumentada para 70db, ter 20db (mín.) a mais para ser ouvida.
Percepção da Posição e Acelerações
As percepções da posição vertical e acelerações do corpo são feitas
pelos receptores vestibulares, que ficam localizadas no ouvido interno, mas
não tem ligação com a audição. Eles são constituídos de três canais semicirculares de duas cavidades chamadas utrículo e sáculo.
Os dois conjuntos de órgãos são recheados de fluidos e contém, no
seu interior células nervosas flexíveis, que são sensíveis as mudanças de posição. As células nervosas do utrículo e sáculo detectam a posição da cabeça
em relação a vertical. Portanto são receptores estáticos ou posicionais.
Os canais semicirculares são sensíveis a acelerações e desacelerações,
ou seja, a dinâmica do corpo. Portanto os receptores vestibulares permitem
ao homem manter sua postura ereta, movimentar-se sem cair e sentir se seu
corpo está sendo acelerado ou desacelerado em alguma direção, mesmo
sem a ajuda da visão.
Olfato e Paladar
O olfato e paladar são usados em diversas atividades e podem ser
importantes para algumas profissões como a de cozinheiro e provadores de
perfumes e alimentos (vinho, café). Em ambientes de trabalho podem funcionar como alerta, indicando vazamento de gases ou inicio de um incêndio.
Do ponto de vista fisiológico olfato e paladar estão relacionados entre si. O sabor de um alimento, por exemplo, resulta da combinação de
cheiro e paladar.
Fisiologia - Parte I
19
e-Tec Brasil

20. Figura 15 - Paladar
Senso Sinestésico
Fornece informações sobre movimentos de partes do corpo sem necessidade de acompanhamento visual. Permite também perceber forças e
tensões internas e externas exercidas pelos músculos. As células receptoras
se situam nos músculos, tendões e articulações. Quando há uma contração
muscular essas células transmitem informações ao sistema nervoso central,
sobre os movimentos e as pressões que estão ocorrendo, permitindo a percepção dos movimentos.
O senso sinestésico é importante no trabalho, pois muitos movimentos dos pés e mãos devem ser feitos sem acompanhamento visual, enquanto
a visão se concentra em outras tarefas realizadas simultaneamente. Ex.: motorista aciona volante e pedais corretamente, enquanto a visão concentra-se
no trafego.
e-Tec Brasil
20
Curso Técnico Nível Médio Subsequente

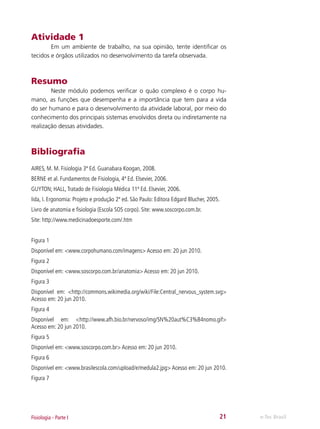

21. Atividade 1
Em um ambiente de trabalho, na sua opinião, tente identificar os
tecidos e órgãos utilizados no desenvolvimento da tarefa observada.
Resumo
Neste módulo podemos verificar o quão complexo é o corpo humano, as funções que desempenha e a importância que tem para a vida
do ser humano e para o desenvolvimento da atividade laboral, por meio do
conhecimento dos principais sistemas envolvidos direta ou indiretamente na
realização dessas atividades.
Bibliografia
AIRES, M. M. Fisiologia 3ª Ed. Guanabara Koogan, 2008.
BERNE et al. Fundamentos de Fisiologia, 4ª Ed. Elsevier, 2006.
GUYTON; HALL, Tratado de Fisiologia Médica 11ª Ed. Elsevier, 2006.
Iida, I. Ergonomia: Projeto e produção 2ª ed. São Paulo: Editora Edgard Blucher, 2005.
Livro de anatomia e fisiologia (Escola SOS corpo). Site: www.soscorpo.com.br.
Site: http://www.medicinadoesporte.com/.htm
Figura 1
Disponível em: <www.corpohumano.com/imagens> Acesso em: 20 jun 2010.
Figura 2
Disponível em: <www.soscorpo.com.br/anatomia> Acesso em: 20 jun 2010.
Figura 3
Disponível em: <http://commons.wikimedia.org/wiki/File:Central_nervous_system.svg>
Acesso em: 20 jun 2010.
Figura 4
Disponível em: <http://www.afh.bio.br/nervoso/img/SN%20aut%C3%B4nomo.gif>
Acesso em: 20 jun 2010.
Figura 5
Disponível em: <www.soscorpo.com.br> Acesso em: 20 jun 2010.
Figura 6
Disponível em: <www.brasilescola.com/upload/e/medula2.jpg> Acesso em: 20 jun 2010.
Figura 7
Fisiologia - Parte I
21
e-Tec Brasil

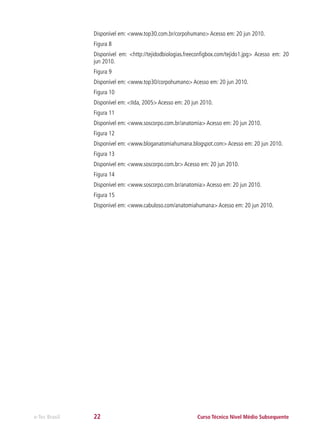

22. Disponível em: <www.top30.com.br/corpohumano> Acesso em: 20 jun 2010.
Figura 8
Disponível em: <http://tejidodbiologias.freeconfigbox.com/tejido1.jpg> Acesso em: 20
jun 2010.
Figura 9
Disponível em: <www.top30/corpohumano> Acesso em: 20 jun 2010.
Figura 10
Disponível em: <IIda, 2005> Acesso em: 20 jun 2010.
Figura 11
Disponível em: <www.soscorpo.com.br/anatomia> Acesso em: 20 jun 2010.
Figura 12
Disponível em: <www.bloganatomiahumana.blogspot.com> Acesso em: 20 jun 2010.
Figura 13
Disponível em: <www.soscorpo.com.br> Acesso em: 20 jun 2010.
Figura 14
Disponível em: <www.soscorpo.com.br/anatomia> Acesso em: 20 jun 2010.
Figura 15
Disponível em: <www.cabuloso.com/anatomiahumana> Acesso em: 20 jun 2010.
e-Tec Brasil
22
Curso Técnico Nível Médio Subsequente
