1. Fabricação do
açúcar
Profª Camila O. Martinez
2016
1
Universidade Tecnológica
Federal do Paraná Campus
Campo Mourão

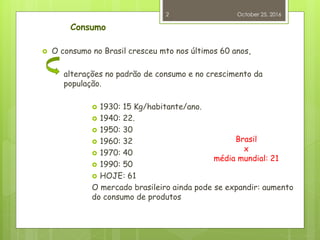

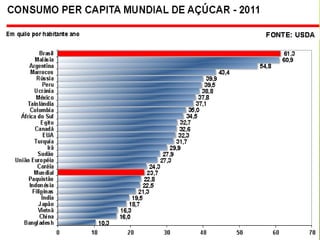

2. Consumo
 O consumo no Brasil cresceu mto nos últimos 60 anos,
alterações no padrão de consumo e no crescimento da
população.
 1930: 15 Kg/habitante/ano.
 1940: 22.
 1950: 30
 1960: 32
 1970: 40
 1990: 50
 HOJE: 61
O mercado brasileiro ainda pode se expandir: aumento
do consumo de produtos
October 25, 2016
2
Brasil
x
média mundial: 21

3. October 25, 2016
3

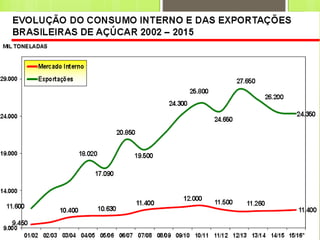

4. October 25, 2016
4

5. October 25, 2016
5

6. October 25, 2016
6

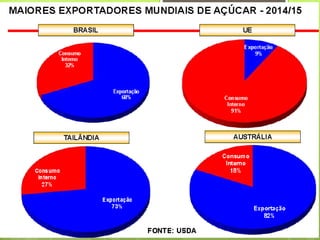

7. October 25, 2016
7

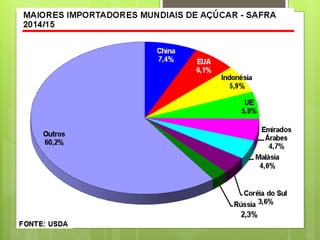

8. October 25, 2016
8

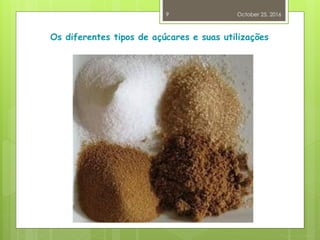

9. Os diferentes tipos de açúcares e suas utilizações
October 25, 2016
9

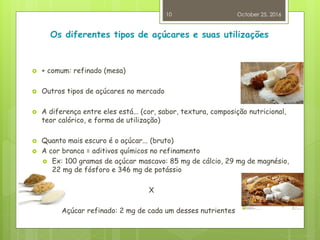

10. Os diferentes tipos de açúcares e suas utilizações
 + comum: refinado (mesa)
 Outros tipos de açúcares no mercado
 A diferença entre eles está... (cor, sabor, textura, composição nutricional,
teor calórico, e forma de utilização)
 Quanto mais escuro é o açúcar... (bruto)
 A cor branca = aditivos químicos no refinamento
 Ex: 100 gramas de açúcar mascavo: 85 mg de cálcio, 29 mg de magnésio,
22 mg de fósforo e 346 mg de potássio
X
Açúcar refinado: 2 mg de cada um desses nutrientes
October 25, 2016
10

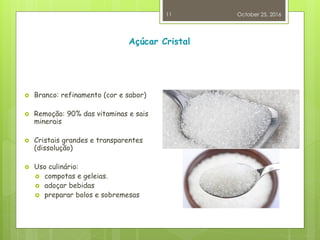

11. Açúcar Cristal
 Branco: refinamento (cor e sabor)
 Remoção: 90% das vitaminas e sais
minerais
 Cristais grandes e transparentes
(dissolução)
 Uso culinário:
 compotas e geleias.
 adoçar bebidas
 preparar bolos e sobremesas
October 25, 2016
11

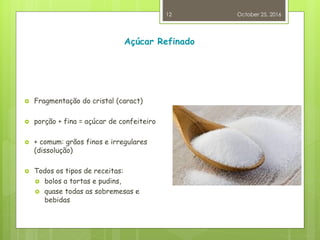

12. Açúcar Refinado
 Fragmentação do cristal (caract)
 porção + fina = açúcar de confeiteiro
 + comum: grãos finos e irregulares
(dissolução)
 Todos os tipos de receitas:
 bolos a tortas e pudins,
 quase todas as sobremesas e
bebidas
October 25, 2016
12

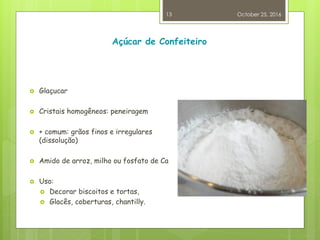

13. Açúcar de Confeiteiro
 Glaçucar
 Cristais homogêneos: peneiragem
 + comum: grãos finos e irregulares
(dissolução)
 Amido de arroz, milho ou fosfato de Ca
 Uso:
 Decorar biscoitos e tortas,
 Glacês, coberturas, chantilly.
October 25, 2016
13

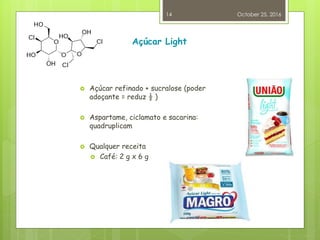

14. Açúcar Light
 Açúcar refinado + sucralose (poder
adoçante = reduz ½ )
 Aspartame, ciclamato e sacarina:
quadruplicam
 Qualquer receita
 Café: 2 g x 6 g
October 25, 2016
14

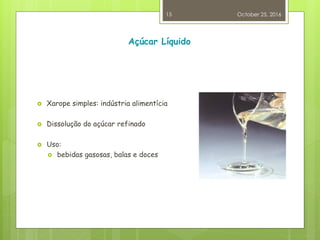

15. Açúcar Líquido
 Xarope simples: indústria alimentícia
 Dissolução do açúcar refinado
 Uso:
 bebidas gasosas, balas e doces
October 25, 2016
15

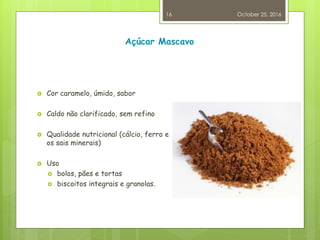

16. Açúcar Mascavo
 Cor caramelo, úmido, sabor
 Caldo não clarificado, sem refino
 Qualidade nutricional (cálcio, ferro e
os sais minerais)
 Uso
 bolos, pães e tortas
 biscoitos integrais e granolas.
October 25, 2016
16

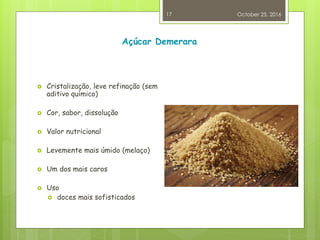

17. Açúcar Demerara
 Cristalização, leve refinação (sem
aditivo químico)
 Cor, sabor, dissolução
 Valor nutricional
 Levemente mais úmido (melaço)
 Um dos mais caros
 Uso
 doces mais sofisticados
October 25, 2016
17

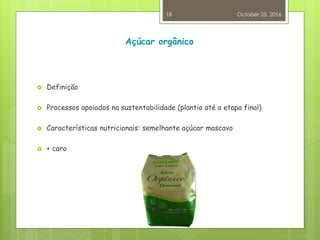

18. Açúcar orgânico
 Definição
 Processos apoiados na sustentabilidade (plantio até a etapa final)
 Características nutricionais: semelhante açúcar mascavo
 + caro
October 25, 2016
18

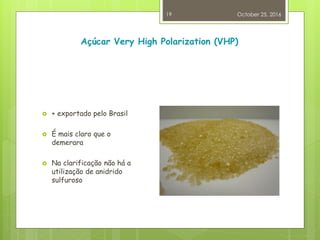

19. Açúcar Very High Polarization (VHP)
 + exportado pelo Brasil
 É mais claro que o
demerara
 Na clarificação não há a
utilização de anidrido
sulfuroso
October 25, 2016
19

20. Xarope invertido
 1/3 de glicose, 1/3 de frutose e 1/3 de sacarose
 Solução aquosa, fácil de ser armazenada
 Também é muito utilizado na indústria alimentícia por agir contra a
cristalização nos alimentos já preparados
 Uso:
 Frutas em calda, sorvetes, balas e caramelos, licores, geleias,
biscoitos levam o ingrediente em sua composição.
October 25, 2016
20

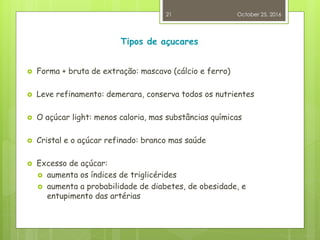

21. Tipos de açucares
 Forma + bruta de extração: mascavo (cálcio e ferro)
 Leve refinamento: demerara, conserva todos os nutrientes
 O açúcar light: menos caloria, mas substâncias químicas
 Cristal e o açúcar refinado: branco mas saúde
 Excesso de açúcar:
 aumenta os índices de triglicérides
 aumenta a probabilidade de diabetes, de obesidade, e
entupimento das artérias
October 25, 2016
21

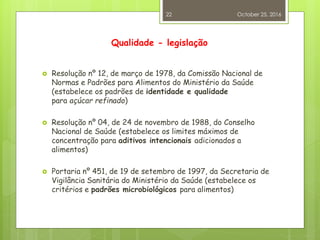

22. Qualidade - legislação
 Resolução nº 12, de março de 1978, da Comissão Nacional de
Normas e Padrões para Alimentos do Ministério da Saúde
(estabelece os padrões de identidade e qualidade
para açúcar refinado)
 Resolução nº 04, de 24 de novembro de 1988, do Conselho
Nacional de Saúde (estabelece os limites máximos de
concentração para aditivos intencionais adicionados a
alimentos)
 Portaria nº 451, de 19 de setembro de 1997, da Secretaria de
Vigilância Sanitária do Ministério da Saúde (estabelece os
critérios e padrões microbiológicos para alimentos)
October 25, 2016
22

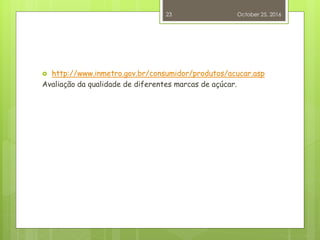

23.  http://www.inmetro.gov.br/consumidor/produtos/acucar.asp
Avaliação da qualidade de diferentes marcas de açúcar.
October 25, 2016
23

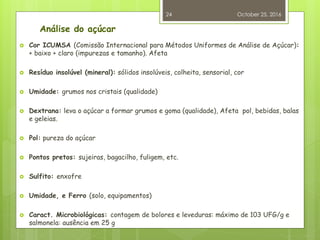

24. Análise do açúcar
 Cor ICUMSA (Comissão Internacional para Métodos Uniformes de Análise de Açúcar):
+ baixo + claro (impurezas e tamanho). Afeta
 Resíduo insolúvel (mineral): sólidos insolúveis, colheita, sensorial, cor
 Umidade: grumos nos cristais (qualidade)
 Dextrana: leva o açúcar a formar grumos e goma (qualidade), Afeta pol, bebidas, balas
e geleias.
 Pol: pureza do açúcar
 Pontos pretos: sujeiras, bagacilho, fuligem, etc.
 Sulfito: enxofre
 Umidade, e Ferro (solo, equipamentos)
 Caract. Microbiológicas: contagem de bolores e leveduras: máximo de 103 UFG/g e
salmonela: ausência em 25 g
October 25, 2016
24

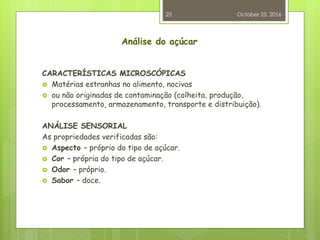

25. Análise do açúcar
CARACTERÍSTICAS MICROSCÓPICAS
 Matérias estranhas no alimento, nocivas
 ou não originadas de contaminação (colheita, produção,
processamento, armazenamento, transporte e distribuição).
ANÁLISE SENSORIAL
As propriedades verificadas são:
 Aspecto – próprio do tipo de açúcar.
 Cor – própria do tipo de açúcar.
 Odor – próprio.
 Sabor – doce.
October 25, 2016
25

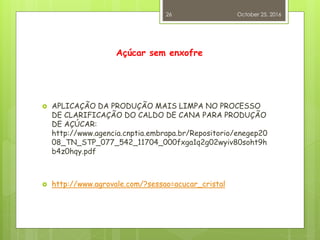

26. Açúcar sem enxofre
 APLICAÇÃO DA PRODUÇÃO MAIS LIMPA NO PROCESSO
DE CLARIFICAÇÃO DO CALDO DE CANA PARA PRODUÇÃO
DE AÇÚCAR:
http://www.agencia.cnptia.embrapa.br/Repositorio/enegep20
08_TN_STP_077_542_11704_000fxga1q2g02wyiv80soht9h
b4z0hqy.pdf
 http://www.agrovale.com/?sessao=acucar_cristal
October 25, 2016
26

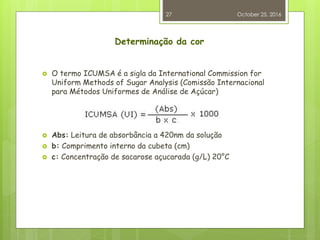

27. Determinação da cor
 O termo ICUMSA é a sigla da International Commission for
Uniform Methods of Sugar Analysis (Comissão Internacional
para Métodos Uniformes de Análise de Açúcar)
 Abs: Leitura de absorbância a 420nm da solução
 b: Comprimento interno da cubeta (cm)
 c: Concentração de sacarose açucarada (g/L) 20°C
October 25, 2016
27

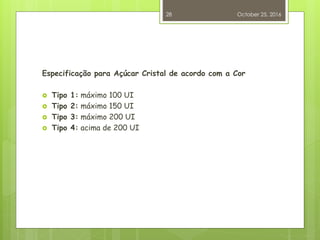

28. Especificação para Açúcar Cristal de acordo com a Cor
 Tipo 1: máximo 100 UI
 Tipo 2: máximo 150 UI
 Tipo 3: máximo 200 UI
 Tipo 4: acima de 200 UI
October 25, 2016
28

29. VHP x VVHP
 < 99,3 x > 99,5º
October 25, 2016
29

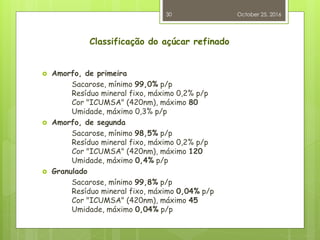

30. Classificação do açúcar refinado
 Amorfo, de primeira
Sacarose, mínimo 99,0% p/p
Resíduo mineral fixo, máximo 0,2% p/p
Cor "ICUMSA" (420nm), máximo 80
Umidade, máximo 0,3% p/p
 Amorfo, de segunda
Sacarose, mínimo 98,5% p/p
Resíduo mineral fixo, máximo 0,2% p/p
Cor "ICUMSA" (420nm), máximo 120
Umidade, máximo 0,4% p/p
 Granulado
Sacarose, mínimo 99,8% p/p
Resíduo mineral fixo, máximo 0,04% p/p
Cor "ICUMSA" (420nm), máximo 45
Umidade, máximo 0,04% p/p
October 25, 2016
30

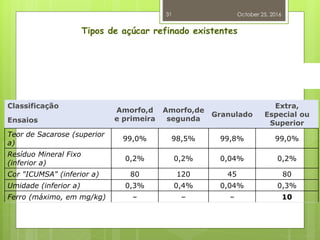

31. Tipos de açúcar refinado existentes
Classificação
Amorfo,d
e primeira
Amorfo,de
segunda
Granulado
Extra,
Especial ou
Superior
Ensaios
Teor de Sacarose (superior
a)
99,0% 98,5% 99,8% 99,0%
Resíduo Mineral Fixo
(inferior a)
0,2% 0,2% 0,04% 0,2%
Cor "ICUMSA" (inferior a) 80 120 45 80
Umidade (inferior a) 0,3% 0,4% 0,04% 0,3%
Ferro (máximo, em mg/kg) – – – 10
October 25, 2016
31

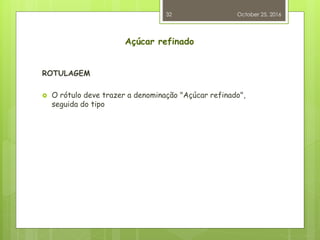

32. Açúcar refinado
ROTULAGEM
 O rótulo deve trazer a denominação "Açúcar refinado",
seguida do tipo
October 25, 2016
32

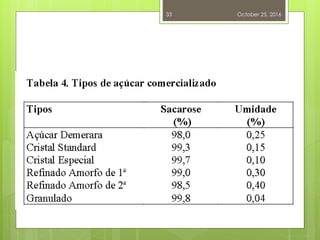

33. October 25, 2016
33

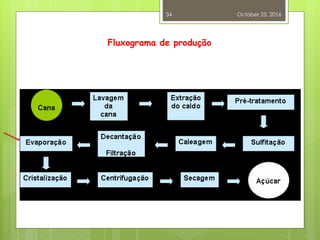

34. Fluxograma de produção
October 25, 2016
34

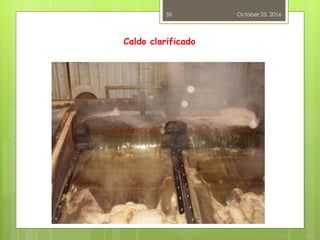

35. Caldo clarificado
October 25, 2016
35

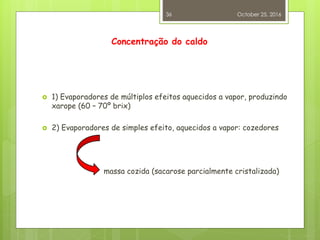

36. Concentração do caldo
 1) Evaporadores de múltiplos efeitos aquecidos a vapor, produzindo
xarope (60 – 70º brix)
 2) Evaporadores de simples efeito, aquecidos a vapor: cozedores
massa cozida (sacarose parcialmente cristalizada)
October 25, 2016
36

37. EVAPORAÇÃO DO CALDO

38. Evaporação
 14 - 17o Brix 65o Brix
 Remoção: 80% em peso do caldo
 Evaporação em múltiplo efeito em correntes paralelas (econômico)
 Vapor necessário > do que o advindo da queima do bagaço
se usa vapor de escape das
turbinas no primeiro efeito
 Evaporador: tubos verticais, de fluxo ascendente
 5 efeitos
 Pré-evaporador (dobro da área)
 Pressão abaixo da atmosférica, que diminui
 O limite superior de temperatura (127-130oC – perda e cor) e o limite
inferior pela qualidade do vácuo obtido no último efeito (50-60oC - 64 cm de
Hg ). Temperatura do caldo = 115oC
October 25, 2016
38

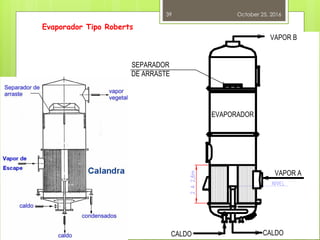

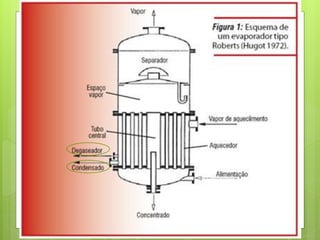

39. Evaporador Tipo Roberts
October 25, 2016
39

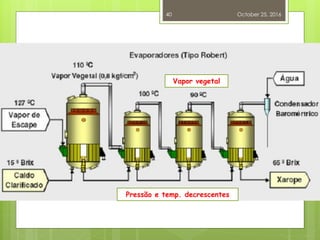

40. October 25, 2016
40
Vapor vegetal
Pressão e temp. decrescentes

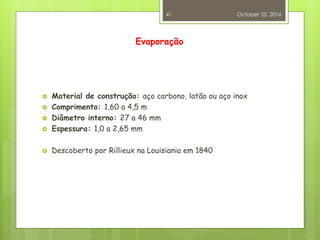

41. Evaporação
 Material de construção: aço carbono, latão ou aço inox
 Comprimento: 1,60 a 4,5 m
 Diâmetro interno: 27 a 46 mm
 Espessura: 1,0 a 2,65 mm
 Descoberto por Rillieux na Louisiania em 1840
October 25, 2016
41

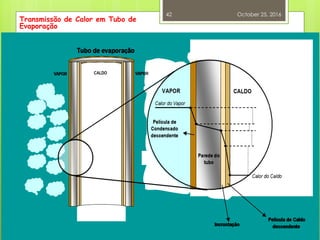

42. Transmissão de Calor em Tubo de
Evaporação
October 25, 2016
42

43. Estrutura
 Calandra: duas placas perfuradas, uma superior e uma inferior denominadas
espelhos, interligados pelos tubos
 Corrente ascendente nos tubos periféricos e descendente pelo tubo
central
 As águas condensadas depositam-se sobre o espelho inferior e devem ser
retiradas da calandras
 Gases incondensáveis se acumulam sob o espelho superior (zonas inativas)
 Removidos através de tubos (tubos amoniacais)
October 25, 2016
43

44. October 25, 2016
44

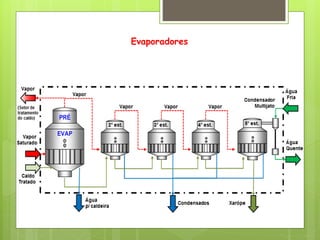

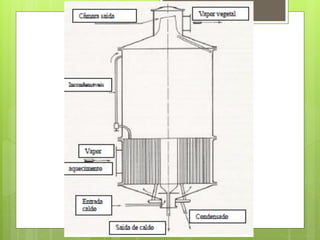

45. Evaporadores

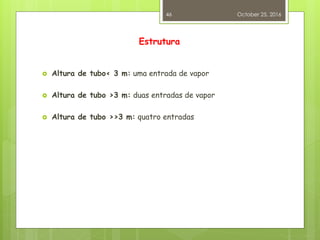

46. Estrutura
 Altura de tubo< 3 m: uma entrada de vapor
 Altura de tubo >3 m: duas entradas de vapor
 Altura de tubo >>3 m: quatro entradas
October 25, 2016
46

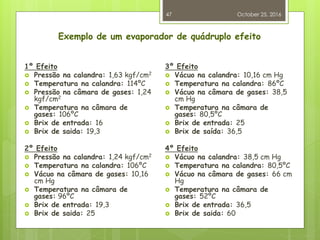

47. Exemplo de um evaporador de quádruplo efeito
1º Efeito
 Pressão na calandra: 1,63 kgf/cm2
 Temperatura na calandra: 114ºC
 Pressão na câmara de gases: 1,24
kgf/cm2
 Temperatura na câmara de
gases: 106ºC
 Brix de entrada: 16
 Brix de saida: 19,3
2º Efeito
 Pressão na calandra: 1,24 kgf/cm2
 Temperatura na calandra: 106ºC
 Vácuo na câmara de gases: 10,16
cm Hg
 Temperatura na câmara de
gases: 96ºC
 Brix de entrada: 19,3
 Brix de saida: 25
October 25, 2016
47
3º Efeito
 Vácuo na calandra: 10,16 cm Hg
 Temperatura na calandra: 86ºC
 Vácuo na câmara de gases: 38,5
cm Hg
 Temperatura na câmara de
gases: 80,5ºC
 Brix de entrada: 25
 Brix de saída: 36,5
4º Efeito
 Vácuo na calandra: 38,5 cm Hg
 Temperatura na calandra: 80,5ºC
 Vácuo na câmara de gases: 66 cm
Hg
 Temperatura na câmara de
gases: 52ºC
 Brix de entrada: 36,5
 Brix de saida: 60

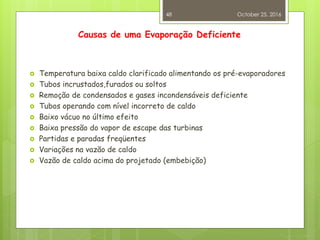

48. Causas de uma Evaporação Deficiente
 Temperatura baixa caldo clarificado alimentando os pré-evaporadores
 Tubos incrustados,furados ou soltos
 Remoção de condensados e gases incondensáveis deficiente
 Tubos operando com nível incorreto de caldo
 Baixo vácuo no último efeito
 Baixa pressão do vapor de escape das turbinas
 Partidas e paradas freqüentes
 Variações na vazão de caldo
 Vazão de caldo acima do projetado (embebição)
October 25, 2016
48

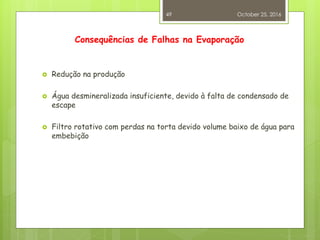

49. Consequências de Falhas na Evaporação
 Redução na produção
 Água desmineralizada insuficiente, devido à falta de condensado de
escape
 Filtro rotativo com perdas na torta devido volume baixo de água para
embebição
October 25, 2016
49

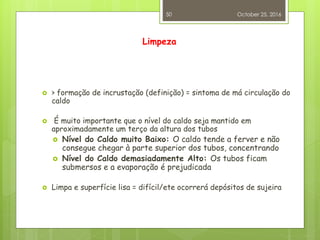

50. Limpeza
 > formação de incrustação (definição) = sintoma de má circulação do
caldo
 É muito importante que o nível do caldo seja mantido em
aproximadamente um terço da altura dos tubos
 Nível do Caldo muito Baixo: O caldo tende a ferver e não
consegue chegar à parte superior dos tubos, concentrando
 Nível do Caldo demasiadamente Alto: Os tubos ficam
submersos e a evaporação é prejudicada
 Limpa e superfície lisa = difícil/ete ocorrerá depósitos de sujeira
October 25, 2016
50

51. Quantidade de incrustrações depende também
a) Composição do Caldo
 Variedade de cana
 Tipo de solo cultivado
 Sistema de colheita de cana
 Estado de limpeza da cana (terra)
 Sistema de lavagem de cana
 Grau de extração pela moenda
October 25, 2016
51

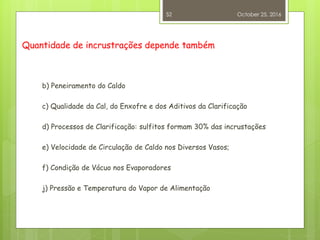

52. Quantidade de incrustrações depende também
b) Peneiramento do Caldo
c) Qualidade da Cal, do Enxofre e dos Aditivos da Clarificação
d) Processos de Clarificação: sulfitos formam 30% das incrustações
e) Velocidade de Circulação de Caldo nos Diversos Vasos;
f) Condição de Vácuo nos Evaporadores
j) Pressão e Temperatura do Vapor de Alimentação
October 25, 2016
52

53. Limpeza
Limpeza com Jato de Água sob Alta Pressão
Limpeza Química
 Encher os tubos com solução 2 a 3% de NaOH, ferver por várias
horas e lavar em seguida com água
Limpeza mecânica: Efetuada com rasquete ou roseta rotativa
October 25, 2016
53

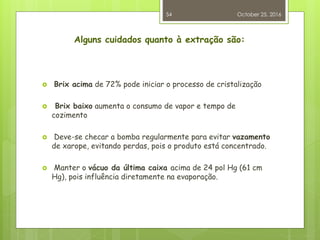

54. Alguns cuidados quanto à extração são:
 Brix acima de 72% pode iniciar o processo de cristalização
 Brix baixo aumenta o consumo de vapor e tempo de
cozimento
 Deve-se checar a bomba regularmente para evitar vazamento
de xarope, evitando perdas, pois o produto está concentrado.
 Manter o vácuo da última caixa acima de 24 pol Hg (61 cm
Hg), pois influência diretamente na evaporação.
October 25, 2016
54

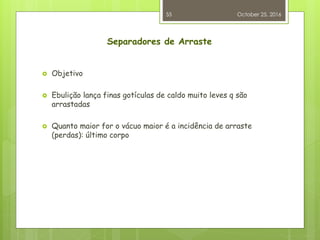

55. Separadores de Arraste
 Objetivo
 Ebulição lança finas gotículas de caldo muito leves q são
arrastadas
 Quanto maior for o vácuo maior é a incidência de arraste
(perdas): último corpo
October 25, 2016
55

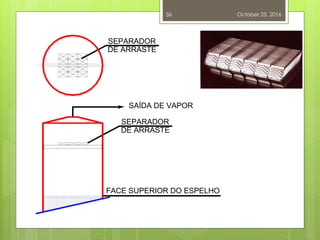

56. October 25, 2016
56
SEPARADOR
DE ARRASTE
SEPARADOR
DE ARRASTE
SAÍDA DE VAPOR
FACE SUPERIOR DO ESPELHO

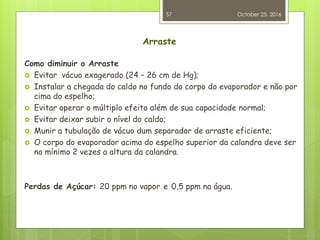

57. Arraste
Como diminuir o Arraste
 Evitar vácuo exagerado (24 – 26 cm de Hg);
 Instalar a chegada do caldo no fundo do corpo do evaporador e não por
cima do espelho;
 Evitar operar o múltiplo efeito além de sua capacidade normal;
 Evitar deixar subir o nível do caldo;
 Munir a tubulação de vácuo dum separador de arraste eficiente;
 O corpo do evaporador acima do espelho superior da calandra deve ser
no mínimo 2 vezes a altura da calandra.
Perdas de Açúcar: 20 ppm no vapor e 0,5 ppm na água.
October 25, 2016
57

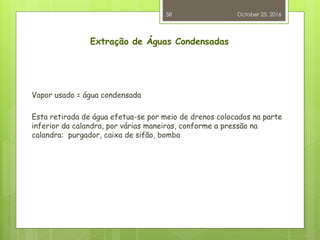

58. Extração de Águas Condensadas
Vapor usado = água condensada
Esta retirada de água efetua-se por meio de drenos colocados na parte
inferior da calandra, por várias maneiras, conforme a pressão na
calandra: purgador, caixa de sifão, bomba
October 25, 2016
58

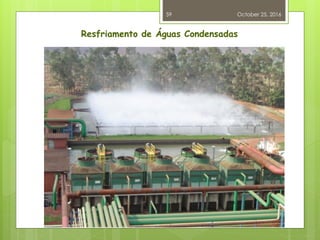

59. Resfriamento de Águas Condensadas
October 25, 2016
59

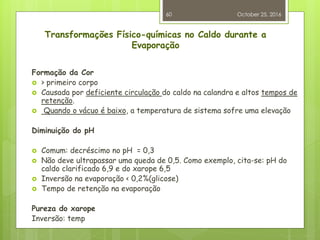

60. Transformações Físico-químicas no Caldo durante a
Evaporação
Formação da Cor
 > primeiro corpo
 Causada por deficiente circulação do caldo na calandra e altos tempos de
retenção.
 Quando o vácuo é baixo, a temperatura de sistema sofre uma elevação
Diminuição do pH
 Comum: decréscimo no pH = 0,3
 Não deve ultrapassar uma queda de 0,5. Como exemplo, cita-se: pH do
caldo clarificado 6,9 e do xarope 6,5
 Inversão na evaporação < 0,2%(glicose)
 Tempo de retenção na evaporação
Pureza do xarope
Inversão: temp
October 25, 2016
60

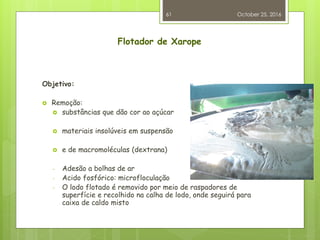

61. Flotador de Xarope
Objetivo:
 Remoção:
 substâncias que dão cor ao açúcar
 materiais insolúveis em suspensão
 e de macromoléculas (dextrana)
- Adesão a bolhas de ar
- Acido fosfórico: microfloculação
- O lodo flotado é removido por meio de raspadores de
superfície e recolhido na calha de lodo, onde seguirá para
caixa de caldo misto
October 25, 2016
61

62. October 25, 2016
62
- Aquecimento: 85ºC (visc. e reação)
- Polímero floculante

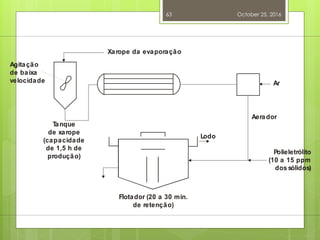

63. October 25, 2016
63
Xarope da evaporação
Agitação
de baixa
velocidade
T
anque
de xarope
(capacidade
de 1,5 h de
produção)
Lodo
Flotador (20 a 30 min.
de retenção)
Polieletrólito
(10 a 15 ppm
dos sólidos)
Ar
Aerador

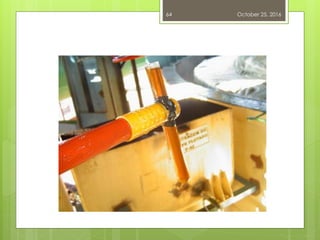

64. October 25, 2016
64

65. Evaporadores
