O documento descreve a montagem e características de circuitos elétricos em série e em paralelo. Nos circuitos em série, a corrente é a mesma em todos os componentes e a voltagem é dividida entre eles. Já nos circuitos em paralelo, a corrente se divide entre os ramos, permitindo que os componentes funcionem de forma independente.

1. Tipos de Circuitos

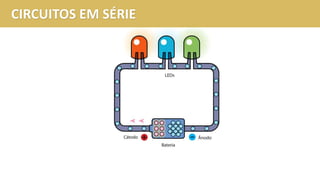

2. CIRCUITOS EM SÉRIE

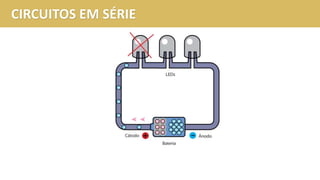

3. CIRCUITOS EM SÉRIE

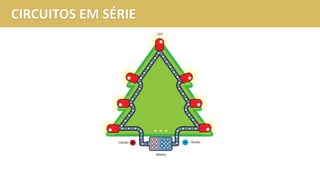

4. CIRCUITOS EM SÉRIE

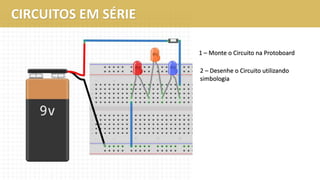

5. CIRCUITOS EM SÉRIE
1 – Monte o Circuito na Protoboard
2 – Desenhe o Circuito utilizando
simbologia

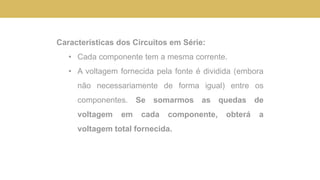

6. Características dos Circuitos em Série:
• Cada componente tem a mesma corrente.
• A voltagem fornecida pela fonte é dividida (embora
não necessariamente de forma igual) entre os
componentes. Se somarmos as quedas de
voltagem em cada componente, obterá a
voltagem total fornecida.

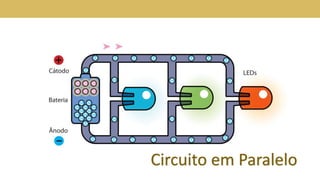

7. Circuito em Paralelo

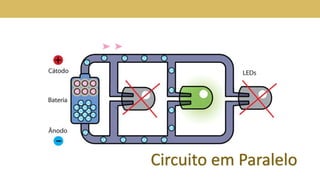

8. Circuito em Paralelo

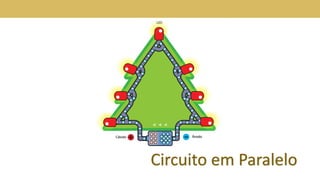

9. Circuito em Paralelo

10. Circuito em Paralelo

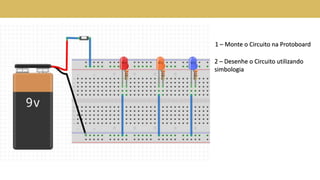

11. 1 – Monte o Circuito na Protoboard
2 – Desenhe o Circuito utilizando
simbologia

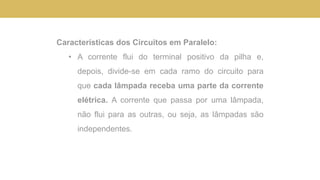

12. Características dos Circuitos em Paralelo:
• A corrente flui do terminal positivo da pilha e,
depois, divide-se em cada ramo do circuito para
que cada lâmpada receba uma parte da corrente
elétrica. A corrente que passa por uma lâmpada,
não flui para as outras, ou seja, as lâmpadas são
independentes.
