1. Prof. Alberto Negrão
1

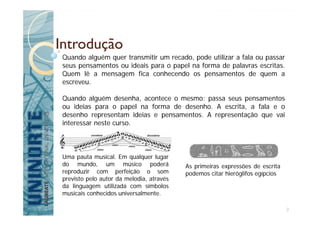

2. Introdução
Quando alguém quer transmitir um recado, pode utilizar a fala ou passar
seus pensamentos ou ideais para o papel na forma de palavras escritas.
Quem lê a mensagem fica conhecendo os pensamentos de quem a
escreveu.
Quando alguém desenha, acontece o mesmo: passa seus pensamentos
ou ideias para o papel na forma de desenho. A escrita, a fala e o
desenho representam ideias e pensamentos. A representação que vai
interessar neste curso.
Uma pauta musical. Em qualquer lugar
do mundo, um músico poderá
reproduzir com perfeição o som
previsto pelo autor da melodia, através
da linguagem utilizada com símbolos
musicais conhecidos universalmente.
As primeiras expressões de escrita
podemos citar hieróglifos egípcios
2

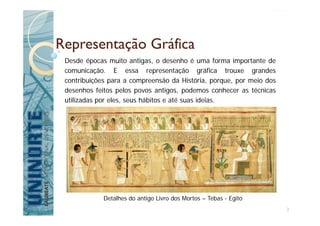

3. Desde épocas muito antigas, o desenho é uma forma importante de
comunicação. E essa representação gráfica trouxe grandes
contribuições para a compreensão da História, porque, por meio dos
desenhos feitos pelos povos antigos, podemos conhecer as técnicas
utilizadas por eles, seus hábitos e até suas ideias.
Representação Gráfica
Detalhes do antigo Livro dos Mortos – Tebas - Egito
3

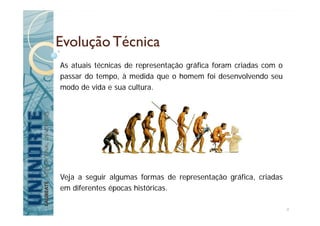

4. Evolução Técnica
As atuais técnicas de representação gráfica foram criadas com o
passar do tempo, à medida que o homem foi desenvolvendo seu
modo de vida e sua cultura.
Veja a seguir algumas formas de representação gráfica, criadas
em diferentes épocas históricas.
4

5. Arte Rupestre
Bisão na Caverna de Altamira - Espanha (12.000 a 16.500 a.C)
5

6. Arte Rupestre
Caverna de Lascaux
– França (17.000
anos) 6

7. Arte Antiga
Vênus de Willendorf (20.000 a 25.000 a.C.)
7

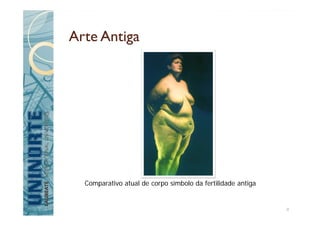

8. Arte Antiga
Comparativo atual de corpo símbolo da fertilidade antiga
8

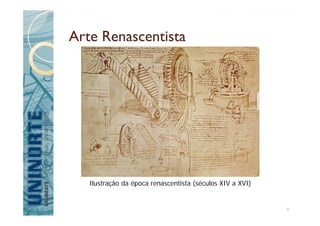

9. Arte Renascentista
Ilustração da época renascentista (séculos XIV a XVI)
9

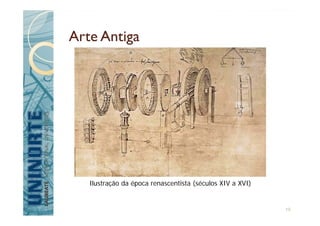

10. Arte Antiga
Ilustração da época renascentista (séculos XIV a XVI)
10

11. Arte Antiga
Ilustração da época renascentista (séculos XIV a XVI)
11

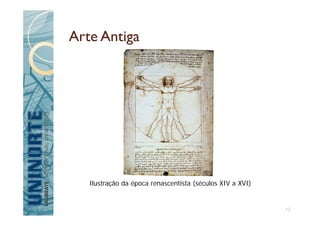

12. Arte Antiga
Ilustração da época renascentista (séculos XIV a XVI)
12

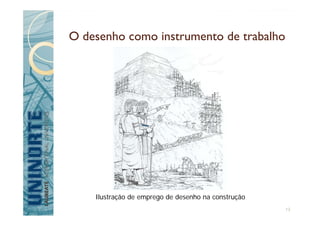

13. O desenho como instrumento de trabalho
Ilustração de emprego de desenho na construção
13

14. O desenho como instrumento de trabalho
Ilustração de construção egípcia das pirâmides
14

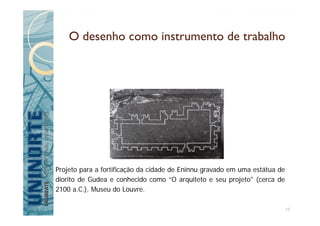

15. O desenho como instrumento de trabalho
Projeto para a fortificação da cidade de Eninnu gravado em uma estátua de
diorito de Gudea e conhecido como “O arquiteto e seu projeto" (cerca de
2100 a.C.), Museu do Louvre.
15

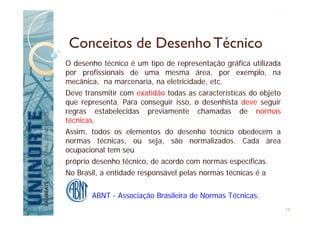

16. Conceitos de Desenho Técnico
O desenho técnico é um tipo de representação gráfica utilizada
por profissionais de uma mesma área, por exemplo, na
mecânica, na marcenaria, na eletricidade, etc.
Deve transmitir com exatidão todas as características do objeto
que representa. Para conseguir isso, o desenhista deve seguir
regras estabelecidas previamente chamadas de normas
técnicas.
Assim, todos os elementos do desenho técnico obedecem a
normas técnicas, ou seja, são normalizados. Cada área
ocupacional tem seu
próprio desenho técnico, de acordo com normas específicas.
No Brasil, a entidade responsável pelas normas técnicas é a
ABNT - Associação Brasileira de Normas Técnicas.
16

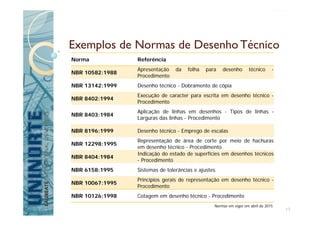

17. Exemplos de Normas de Desenho Técnico
Norma Referência
NBR 10582:1988
Apresentação da folha para desenho técnico -
Procedimento
NBR 13142:1999 Desenho técnico - Dobramento de cópia
NBR 8402:1994
Execução de caracter para escrita em desenho técnico -
Procedimento
NBR 8403:1984
Aplicação de linhas em desenhos - Tipos de linhas -
Larguras das linhas - Procedimento
NBR 8196:1999 Desenho técnico - Emprego de escalas
NBR 12298:1995
Representação de área de corte por meio de hachuras
em desenho técnico - Procedimento
NBR 8404:1984
Indicação do estado de superfícies em desenhos técnicos
- Procedimento
NBR 6158:1995 Sistemas de tolerâncias e ajustes
NBR 10067:1995
Princípios gerais de representação em desenho técnico -
Procedimento
NBR 10126:1998 Cotagem em desenho técnico - Procedimento
Normas em vigor em abril de 2015
17

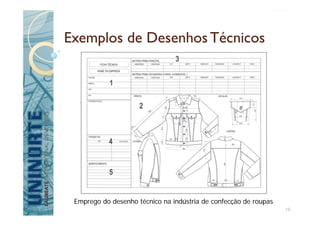

18. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria de confecção de roupas
18

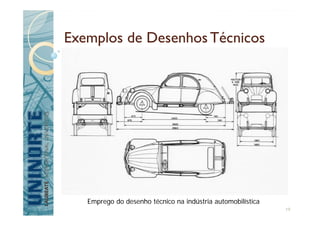

19. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria automobilística
19

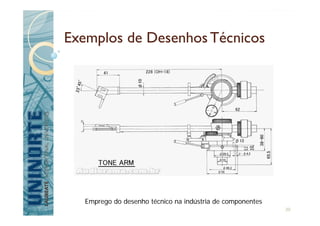

20. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria de componentes
20

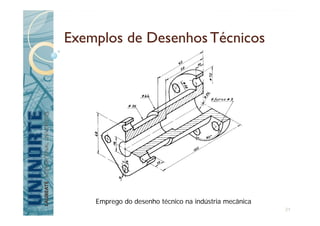

21. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria mecânica
21

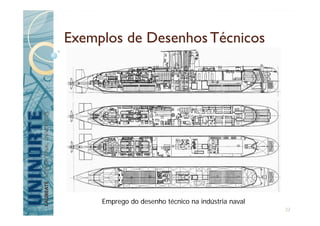

22. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria naval
22

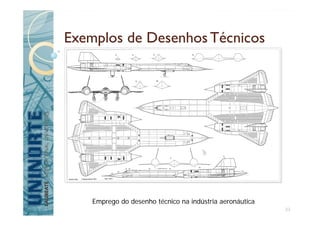

23. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na indústria aeronáutica
23

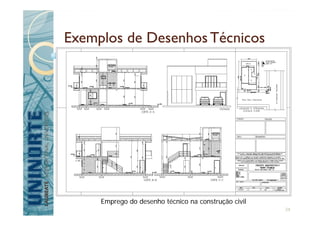

24. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na construção civil
24

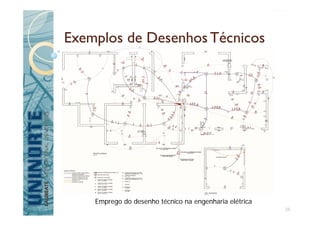

25. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na engenharia elétrica
25

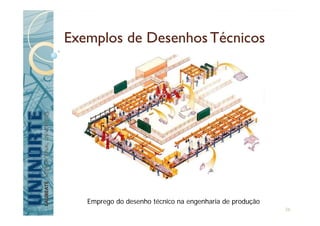

26. Exemplos de DesenhosTécnicos
Emprego do desenho técnico na engenharia de produção
26

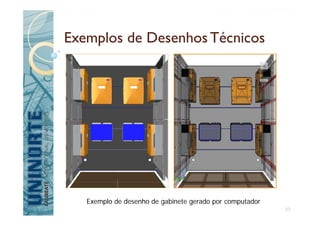

27. Exemplos de DesenhosTécnicos
Exemplo de desenho de gabinete gerado por computador
27

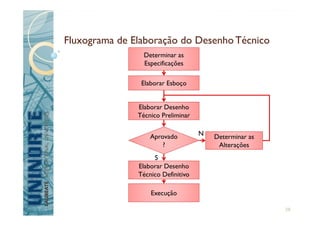

28. Fluxograma de Elaboração do DesenhoTécnico
Determinar as
Especificações
Elaborar Esboço
Elaborar Desenho
Técnico Preliminar
AprovadoAprovado
?
Determinar as
Alterações
Elaborar Desenho
Técnico Definitivo
Execução
NN
SS
28

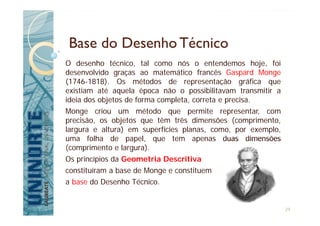

29. Base do DesenhoTécnico
O desenho técnico, tal como nós o entendemos hoje, foi
desenvolvido graças ao matemático francês Gaspard Monge
(1746-1818). Os métodos de representação gráfica que
existiam até aquela época não o possibilitavam transmitir a
ideia dos objetos de forma completa, correta e precisa.
Monge criou um método que permite representar, com
precisão, os objetos que têm três dimensões (comprimento,
largura e altura) em superfícies planas, como, por exemplo,
uma folha de papel, que tem apenas duas dimensões
(comprimento e largura).
Os princípios da Geometria Descritiva
constituíram a base de Monge e constituem
a base do Desenho Técnico.
29

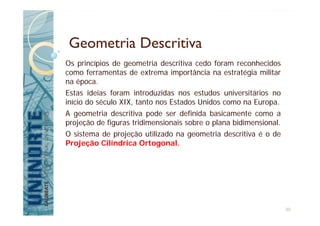

30. Geometria Descritiva
Os princípios de geometria descritiva cedo foram reconhecidos
como ferramentas de extrema importância na estratégia militar
na época.
Estas ideias foram introduzidas nos estudos universitários no
início do século XIX, tanto nos Estados Unidos como na Europa.
A geometria descritiva pode ser definida basicamente como a
projeção de figuras tridimensionais sobre o plana bidimensional.
O sistema de projeção utilizado na geometria descritiva é o de
Projeção Cilíndrica Ortogonal.
30

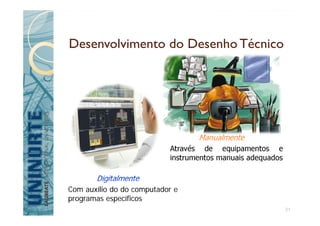

31. Manualmente
Através de equipamentos e
instrumentos manuais adequados
Digitalmente
Com auxílio do do computador e
programas específicos
Desenvolvimento do Desenho Técnico
31

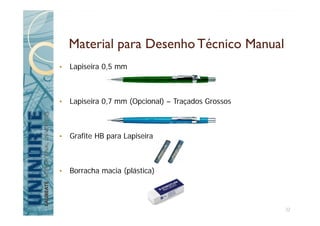

32. Material para Desenho Técnico Manual
• Lapiseira 0,5 mm
• Lapiseira 0,7 mm (Opcional) – Traçados Grossos
• Grafite HB para Lapiseira
• Borracha macia (plástica)
32

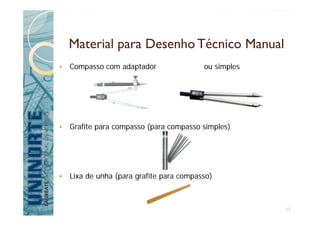

33. Material para Desenho Técnico Manual
• Compasso com adaptador ou simples
• Grafite para compasso (para compasso simples)
• Lixa de unha (para grafite para compasso)
33

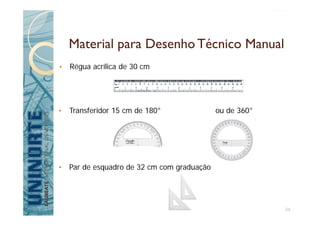

34. Material para Desenho Técnico Manual
• Régua acrílica de 30 cm
• Transferidor 15 cm de 180° ou de 360°
• Par de esquadro de 32 cm com graduação
34

35. Material para Desenho Técnico Manual
• Escalímetro n° 1
• Papel sulfite A4 75 g/m2 sem margem(comum)
• Papel milimetrado A4 63 g/m2
35

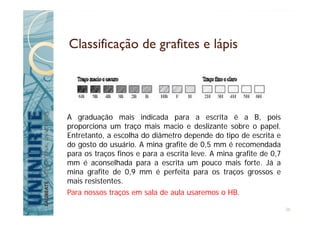

36. Classificação de grafites e lápis
A graduação mais indicada para a escrita é a B, pois
proporciona um traço mais macio e deslizante sobre o papel.
Entretanto, a escolha do diâmetro depende do tipo de escrita e
do gosto do usuário. A mina grafite de 0,5 mm é recomendada
para os traços finos e para a escrita leve. A mina grafite de 0,7
mm é aconselhada para a escrita um pouco mais forte. Já a
mina grafite de 0,9 mm é perfeita para os traços grossos e
mais resistentes.
Para nossos traços em sala de aula usaremos o HB.
36

37. Fim da Parte 1
37
