Este documento contém as respostas para exercícios de um capítulo sobre circuitos elétricos. As respostas incluem cálculos de tensão de pico, tensão CC, ondulação e PIV para circuitos com diodos, transformadores e filtros.

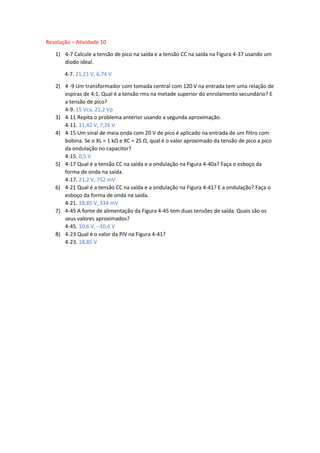

1. Resolução – Atividade 10
1) 4-7 Calcule a tensão de pico na saída e a tensão CC na saída na Figura 4-37 usando um
diodo ideal.
4-7. 21,21 V, 6,74 V
2) 4 -9 Um transformador com tomada central com 120 V na entrada tem uma relação de
espiras de 4:1. Qual é a tensão rms na metade superior do enrolamento secundário? E
a tensão de pico?
4-9. 15 Vca, 21,2 Vp
3) 4-11 Repita o problema anterior usando a segunda aproximação.
4-11. 11,42 V, 7,26 V
4) 4-15 Um sinal de meia onda com 20 V de pico é aplicado na entrada de um filtro com
bobina. Se o XL = 1 kΩ e XC = 25 Ω, qual é o valor aproximado da tensão de pico a pico
da ondulação no capacitor?
4-15. 0,5 V
5) 4-17 Qual é a tensão CC na saída e a ondulação na Figura 4-40a? Faça o esboço da
forma de onda na saída.
4-17. 21,2 V, 752 mV
6) 4-21 Qual é a tensão CC na saída e a ondulação na Figura 4-41? E a ondulação? Faça o
esboço da forma de onda na saída.
4-21. 18,85 V, 334 mV
7) 4-45 A fonte de alimentação da Figura 4-45 tem duas tensões de saída. Quais são os
seus valores aproximados?
4-45. 10,6 V, –10,6 V
8) 4-23 Qual é o valor da PIV na Figura 4-41?
4-23. 18,85 V
