O documento descreve o Método de Análise de Causas de Acidentes (ADC), que consiste em construir uma árvore de causas a partir de um acidente. O método busca identificar os fatores de risco analisando as condições permanentes e as variações que ocorreram durante o trabalho. A investigação deve coletar dados logo após o acidente e reconstruir a sequência de eventos que levaram ao acidente.

1. MÉTODO ADC
MÉTODO ADC
Árvore de
Árvore de
Causas
Causas
Fábio de Toledo Piza

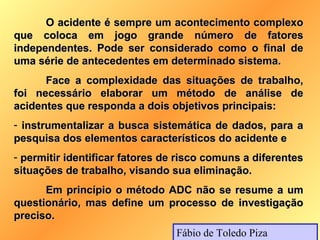

2. O acidente é sempre um acontecimento complexo
que coloca em jogo grande número de fatores
independentes. Pode ser considerado como o final de
uma série de antecedentes em determinado sistema.
Face a complexidade das situações de trabalho,
foi necessário elaborar um método de análise de
acidentes que responda a dois objetivos principais:
- instrumentalizar a busca sistemática de dados, para a
pesquisa dos elementos característicos do acidente e
- permitir identificar fatores de risco comuns a diferentes
situações de trabalho, visando sua eliminação.
Em princípio o método ADC não se resume a um
questionário, mas define um processo de investigação
preciso.
Fábio de Toledo Piza

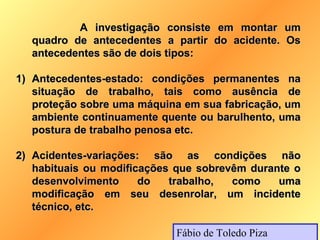

3. A investigação consiste em montar um
quadro de antecedentes a partir do acidente. Os
antecedentes são de dois tipos:
1) Antecedentes-estado: condições permanentes na
situação de trabalho, tais como ausência de
proteção sobre uma máquina em sua fabricação, um
ambiente continuamente quente ou barulhento, uma
postura de trabalho penosa etc.
2) Acidentes-variações: são as condições não
habituais ou modificações que sobrevêm durante o
desenvolvimento do trabalho, como uma
modificação em seu desenrolar, um incidente
técnico, etc.
Fábio de Toledo Piza

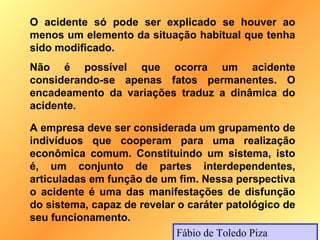

4. O acidente só pode ser explicado se houver ao
menos um elemento da situação habitual que tenha
sido modificado.
Não é possível que ocorra um acidente
considerando-se apenas fatos permanentes. O
encadeamento da variações traduz a dinâmica do
acidente.
A empresa deve ser considerada um grupamento de
indivíduos que cooperam para uma realização
econômica comum. Constituindo um sistema, isto
é, um conjunto de partes interdependentes,
articuladas em função de um fim. Nessa perspectiva
o acidente é uma das manifestações de disfunção
do sistema, capaz de revelar o caráter patológico de
seu funcionamento.
Fábio de Toledo Piza

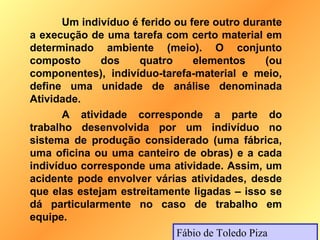

5. Um indivíduo é ferido ou fere outro durante
a execução de uma tarefa com certo material em
determinado ambiente (meio). O conjunto
composto dos quatro elementos (ou
componentes), indivíduo-tarefa-material e meio,
define uma unidade de análise denominada
Atividade.
A atividade corresponde a parte do
trabalho desenvolvida por um indivíduo no
sistema de produção considerado (uma fábrica,
uma oficina ou uma canteiro de obras) e a cada
indivíduo corresponde uma atividade. Assim, um
acidente pode envolver várias atividades, desde
que elas estejam estreitamente ligadas – isso se
dá particularmente no caso de trabalho em
equipe.
Fábio de Toledo Piza

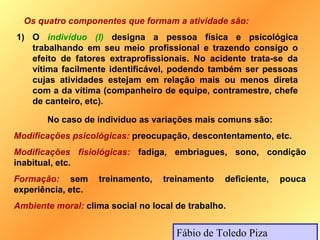

6. Os quatro componentes que formam a atividade são:
1) O indivíduo (I) designa a pessoa física e psicológica
trabalhando em seu meio profissional e trazendo consigo o
efeito de fatores extraprofissionais. No acidente trata-se da
vítima facilmente identificável, podendo também ser pessoas
cujas atividades estejam em relação mais ou menos direta
com a da vítima (companheiro de equipe, contramestre, chefe
de canteiro, etc).
No caso de indivíduo as variações mais comuns são:
Modificações psicológicas: preocupação, descontentamento, etc.
Modificações fisiológicas: fadiga, embriagues, sono, condição
inabitual, etc.
Formação: sem treinamento, treinamento deficiente, pouca
experiência, etc.
Ambiente moral: clima social no local de trabalho.
Fábio de Toledo Piza

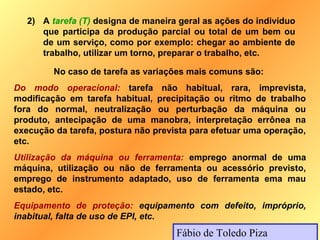

7. 2) A tarefa (T) designa de maneira geral as ações do indivíduo
que participa da produção parcial ou total de um bem ou
de um serviço, como por exemplo: chegar ao ambiente de
trabalho, utilizar um torno, preparar o trabalho, etc.
No caso de tarefa as variações mais comuns são:
Do modo operacional: tarefa não habitual, rara, imprevista,
modificação em tarefa habitual, precipitação ou ritmo de trabalho
fora do normal, neutralização ou perturbação da máquina ou
produto, antecipação de uma manobra, interpretação errônea na
execução da tarefa, postura não prevista para efetuar uma operação,
etc.
Utilização da máquina ou ferramenta: emprego anormal de uma
máquina, utilização ou não de ferramenta ou acessório previsto,
emprego de instrumento adaptado, uso de ferramenta ema mau
estado, etc.
Equipamento de proteção: equipamento com defeito, impróprio,
inabitual, falta de uso de EPI, etc.
Fábio de Toledo Piza

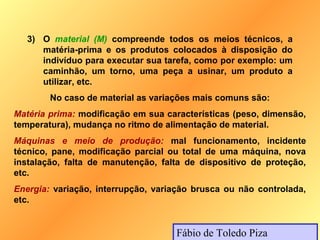

8. 3) O material (M) compreende todos os meios técnicos, a
matéria-prima e os produtos colocados à disposição do
indivíduo para executar sua tarefa, como por exemplo: um
caminhão, um torno, uma peça a usinar, um produto a
utilizar, etc.
No caso de material as variações mais comuns são:
Matéria prima: modificação em sua características (peso, dimensão,
temperatura), mudança no ritmo de alimentação de material.
Máquinas e meio de produção: mal funcionamento, incidente
técnico, pane, modificação parcial ou total de uma máquina, nova
instalação, falta de manutenção, falta de dispositivo de proteção,
etc.
Energia: variação, interrupção, variação brusca ou não controlada,
etc.
Fábio de Toledo Piza

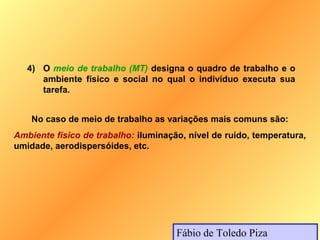

9. 4) O meio de trabalho (MT) designa o quadro de trabalho e o
ambiente físico e social no qual o indivíduo executa sua
tarefa.
No caso de meio de trabalho as variações mais comuns são:
Ambiente físico de trabalho: iluminação, nível de ruído, temperatura,
umidade, aerodispersóides, etc.
Fábio de Toledo Piza

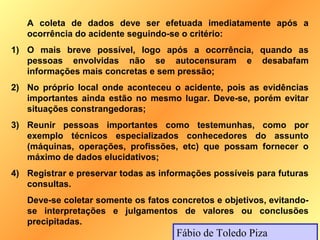

10. A coleta de dados deve ser efetuada imediatamente após a
ocorrência do acidente seguindo-se o critério:
1) O mais breve possível, logo após a ocorrência, quando as
pessoas envolvidas não se autocensuram e desabafam
informações mais concretas e sem pressão;
2) No próprio local onde aconteceu o acidente, pois as evidências
importantes ainda estão no mesmo lugar. Deve-se, porém evitar
situações constrangedoras;
3) Reunir pessoas importantes como testemunhas, como por
exemplo técnicos especializados conhecedores do assunto
(máquinas, operações, profissões, etc) que possam fornecer o
máximo de dados elucidativos;
4) Registrar e preservar todas as informações possíveis para futuras
consultas.
Deve-se coletar somente os fatos concretos e objetivos, evitando-
se interpretações e julgamentos de valores ou conclusões
precipitadas.
Fábio de Toledo Piza

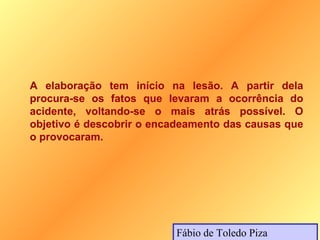

11. A elaboração tem início na lesão. A partir dela
procura-se os fatos que levaram a ocorrência do
acidente, voltando-se o mais atrás possível. O
objetivo é descobrir o encadeamento das causas que
o provocaram.
Fábio de Toledo Piza

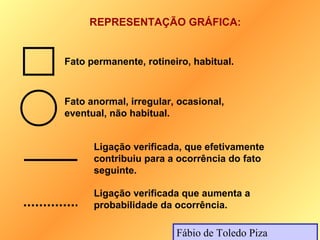

12. REPRESENTAÇÃO GRÁFICA:
Fato permanente, rotineiro, habitual.
Fato anormal, irregular, ocasional,
eventual, não habitual.
Ligação verificada, que efetivamente
contribuiu para a ocorrência do fato
seguinte.
Ligação verificada que aumenta a
probabilidade da ocorrência.
Fábio de Toledo Piza

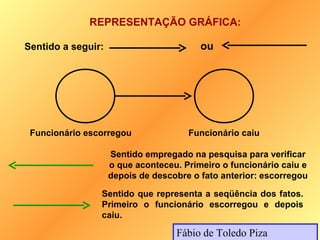

13. REPRESENTAÇÃO GRÁFICA:
Sentido a seguir: ou
Funcionário escorregou Funcionário caiu
Sentido empregado na pesquisa para verificar
o que aconteceu. Primeiro o funcionário caiu e
depois de descobre o fato anterior: escorregou
Sentido que representa a seqüência dos fatos.
Primeiro o funcionário escorregou e depois
caiu.
Fábio de Toledo Piza

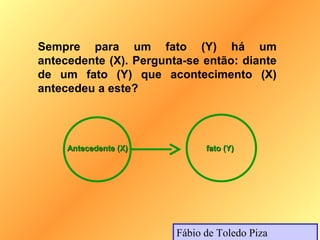

14. Sempre para um fato (Y) há um
antecedente (X). Pergunta-se então: diante
de um fato (Y) que acontecimento (X)
antecedeu a este?
Antecedente (X) fato (Y)
Fábio de Toledo Piza

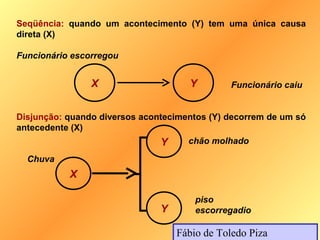

15. Seqüência: quando um acontecimento (Y) tem uma única causa
direta (X)
Funcionário escorregou
X Y Funcionário caiu
Disjunção: quando diversos acontecimentos (Y) decorrem de um só
antecedente (X)
Y chão molhado
Chuva
X
piso
Y escorregadio
Fábio de Toledo Piza

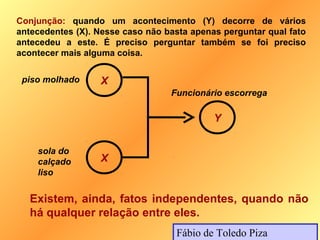

16. Conjunção: quando um acontecimento (Y) decorre de vários
antecedentes (X). Nesse caso não basta apenas perguntar qual fato
antecedeu a este. É preciso perguntar também se foi preciso
acontecer mais alguma coisa.
piso molhado X
Funcionário escorrega
Y
sola do
calçado X
liso
Existem, ainda, fatos independentes, quando não
há qualquer relação entre eles.
Fábio de Toledo Piza

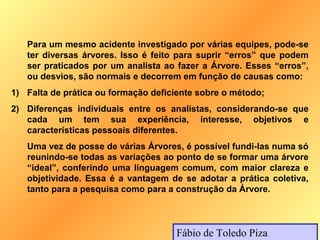

17. Para um mesmo acidente investigado por várias equipes, pode-se
ter diversas árvores. Isso é feito para suprir “erros” que podem
ser praticados por um analista ao fazer a Árvore. Esses “erros”,
ou desvios, são normais e decorrem em função de causas como:
1) Falta de prática ou formação deficiente sobre o método;
2) Diferenças individuais entre os analistas, considerando-se que
cada um tem sua experiência, interesse, objetivos e
características pessoais diferentes.
Uma vez de posse de várias Árvores, é possível fundi-las numa só
reunindo-se todas as variações ao ponto de se formar uma árvore
“ideal”, conferindo uma linguagem comum, com maior clareza e
objetividade. Essa é a vantagem de se adotar a prática coletiva,
tanto para a pesquisa como para a construção da Árvore.
Fábio de Toledo Piza

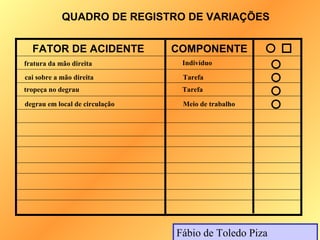

18. QUADRO DE REGISTRO DE VARIAÇÕES
FATOR DE ACIDENTE COMPONENTE
fratura da mão direita Indivíduo
cai sobre a mão direita Tarefa
tropeça no degrau Tarefa
degrau em local de circulação Meio de trabalho
Fábio de Toledo Piza

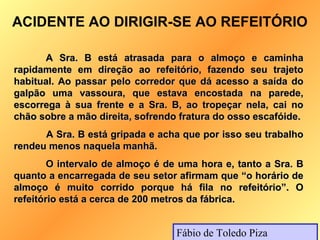

19. ACIDENTE AO DIRIGIR-SE AO REFEITÓRIO
A Sra. B está atrasada para o almoço e caminha
rapidamente em direção ao refeitório, fazendo seu trajeto
habitual. Ao passar pelo corredor que dá acesso a saída do
galpão uma vassoura, que estava encostada na parede,
escorrega à sua frente e a Sra. B, ao tropeçar nela, cai no
chão sobre a mão direita, sofrendo fratura do osso escafóide.
A Sra. B está gripada e acha que por isso seu trabalho
rendeu menos naquela manhã.
O intervalo de almoço é de uma hora e, tanto a Sra. B
quanto a encarregada de seu setor afirmam que “o horário de
almoço é muito corrido porque há fila no refeitório”. O
refeitório está a cerca de 200 metros da fábrica.
Fábio de Toledo Piza

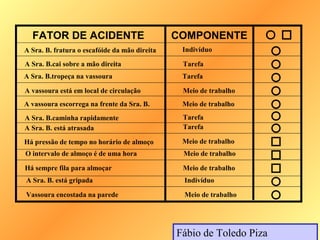

20. FATOR DE ACIDENTE COMPONENTE
A Sra. B. fratura o escafóide da mão direita Indivíduo
A Sra. B.cai sobre a mão direita Tarefa
A Sra. B.tropeça na vassoura Tarefa
A vassoura está em local de circulação Meio de trabalho
A vassoura escorrega na frente da Sra. B. Meio de trabalho
A Sra. B.caminha rapidamente Tarefa
A Sra. B. está atrasada Tarefa
Há pressão de tempo no horário de almoço Meio de trabalho
O intervalo de almoço é de uma hora Meio de trabalho
Há sempre fila para almoçar Meio de trabalho
A Sra. B. está gripada Indivíduo
Vassoura encostada na parede Meio de trabalho
Fábio de Toledo Piza

21. ? MT
A vassoura está em A Sra.B cai sobre
? local de circulação mão direita
A vassoura está
MT T T I
encostada na
parede MT
A vassoura A Sra.B tropeça
escorrega na frente A Sra.B fratura
vassoura o escafóide da
I da Sra.B
mão direita
A Sra.B T
está com
gripe T
A Sra.B está
?
atrasada
A Sra.B caminha
MT rapidamente
Intervalo de
almoço 1 hora
Fila para almoço Há sempre pressão
MT de tempo horário
MT almoço
Fábio de Toledo Piza

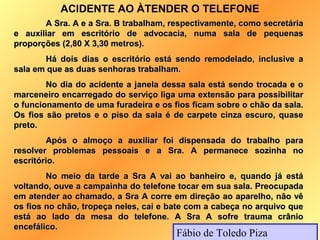

22. ACIDENTE AO ÀTENDER O TELEFONE
A Sra. A e a Sra. B trabalham, respectivamente, como secretária
e auxiliar em escritório de advocacia, numa sala de pequenas
proporções (2,80 X 3,30 metros).
Há dois dias o escritório está sendo remodelado, inclusive a
sala em que as duas senhoras trabalham.
No dia do acidente a janela dessa sala está sendo trocada e o
marceneiro encarregado do serviço liga uma extensão para possibilitar
o funcionamento de uma furadeira e os fios ficam sobre o chão da sala.
Os fios são pretos e o piso da sala é de carpete cinza escuro, quase
preto.
Após o almoço a auxiliar foi dispensada do trabalho para
resolver problemas pessoais e a Sra. A permanece sozinha no
escritório.
No meio da tarde a Sra A vai ao banheiro e, quando já está
voltando, ouve a campainha do telefone tocar em sua sala. Preocupada
em atender ao chamado, a Sra A corre em direção ao aparelho, não vê
os fios no chão, tropeça neles, cai e bate com a cabeça no arquivo que
está ao lado da mesa do telefone. A Sra A sofre trauma crânio
encefálico.
Fábio de Toledo Piza

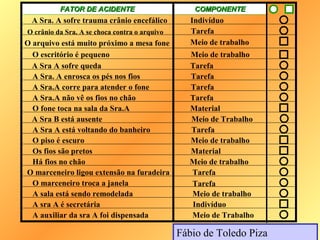

23. FATOR DE ACIDENTE COMPONENTE
A Sra. A sofre trauma crânio encefálico Indivíduo
O crânio da Sra. A se choca contra o arquivo Tarefa
O arquivo está muito próximo a mesa fone Meio de trabalho
O escritório é pequeno Meio de trabalho
A Sra A sofre queda Tarefa
A Sra. A enrosca os pés nos fios Tarefa
A Sra.A corre para atender o fone Tarefa
A Sra.A não vê os fios no chão Tarefa
O fone toca na sala da Sra.A Material
A Sra B está ausente Meio de Trabalho
A Sra A está voltando do banheiro Tarefa
O piso é escuro Meio de trabalho
Os fios são pretos Material
Há fios no chão Meio de trabalho
O marceneiro ligou extensão na furadeira Tarefa
O marceneiro troca a janela Tarefa
A sala está sendo remodelada Meio de trabalho
A sra A é secretária Indivíduo
A auxiliar da sra A foi dispensada Meio de Trabalho
Fábio de Toledo Piza

24. O fone toca
M na sala da
Sra A
A Sra.B está A Sra A
ausente MT T enrosca pés
nos fios
A Sra.A cai
A Sra.A corre O crânio se
A Sra.A está atender fone choca contra
no banheiro T T T o arquivo
T I
Arquivo
Escritório
O piso é próximo a
A Sra.A não é pequeno
escuro MT mesa A Sra.A
vê os fios no
chão sofre
MT MT trauma
O fios são craniano
M T
pretos
Marceneiro Sala está
Marceneiro
troca sendo
ligou uma
janela remodelada
Há fios no MT extensão
chão
T’ T’ MT’
Fábio de Toledo Piza

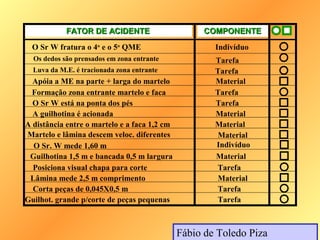

25. FATOR DE ACIDENTE COMPONENTE
O Sr W fratura o 4o e o 5o QME Indivíduo
Os dedos são prensados em zona entrante Tarefa
Luva da M.E. é tracionada zona entrante Tarefa
Apóia a ME na parte + larga do martelo Material
Formação zona entrante martelo e faca Tarefa
O Sr W está na ponta dos pés Tarefa
A guilhotina é acionada Material
A distância entre o martelo e a faca 1,2 cm Material
Martelo e lâmina descem veloc. diferentes Material
O Sr. W mede 1,60 m Indivíduo
Guilhotina 1,5 m e bancada 0,5 m largura Material
Posiciona visual chapa para corte Tarefa
Lâmina mede 2,5 m comprimento Material
Corta peças de 0,045X0,5 m Tarefa
Guilhot. grande p/corte de peças pequenas Tarefa
Fábio de Toledo Piza

26. Luva ME tracionada
Sr.W mede 1,60 m I T
Guilhotina Fratura
gde. porte Guilhotina tem 1,50 dedos
Sr.W pontas
para corte de e a bancada 0,50 de ME
dos pés
peças largura
pequenas M T T T I
? MT Sr.W apóia ME Dedos
M no martelo esmagados
Lâmina tem 2,5 m
T zona
Guilhotina
Sr.W corta peças
T T acionada
entrante
0,045 X 0,50 m Sr.W posiciona chapa
visual p/corte
M M
?
Distância entre martelo e Formação zona
faca é de 1,2 cm. entrante martelo
O martelo e a lâmina descem com M e lâmina
velocidades diferentes.
Fábio de Toledo Piza

27. MUITO
OBRIGADO!!!
Fábio de Toledo Piza
