![A Arte da Nitretação
Microestrutura e perfil de
microdureza, aço
N135M (Nitralloy)
Dureza Superficial = 1000-1100 HV1
Camada Branca = 0 µm
Camada Total = 770 µm
Dureza Núcelo = 300HV
Distance from surface [m]
Universidade Mackenzie - 2011](https://image.slidesharecdn.com/artedanitretao-110606174935-phpapp01/85/Arte-da-nitretacao-65-320.jpg)

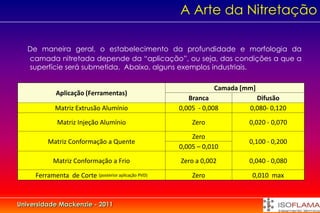

![A Arte da Nitretação
De maneira geral, o estabelecimento da profundidade e morfologia da
camada nitretada depende da “aplicação”, ou seja, das condições a que a
superfície será submetida. Abaixo, alguns exemplos industriais.
Camada [mm]
Aplicação (Ferramentas)
Branca Difusão
Matriz Extrusão Alumínio 0,005 - 0,008 0,080- 0,120
Matriz Injeção Alumínio Zero 0,020 - 0,070
Zero
Matriz Conformação a Quente 0,100 - 0,200
0,005 – 0,010
Matriz Conformação a Frio Zero a 0,002 0,040 - 0,080
Ferramenta de Corte (posterior aplicação PVD) Zero 0,010 max
Universidade Mackenzie - 2011](https://image.slidesharecdn.com/artedanitretao-110606174935-phpapp01/85/Arte-da-nitretacao-84-320.jpg)
Carregado porIsoflama Ind e Com Equips Ltda
Arte da nitretação
O documento discute a arte da nitretação, um processo de enriquecimento da superfície de ligas ferrosas com nitrogênio. Apresenta a história da nitretação desde 1918 e descreve os principais tipos de processos como a nitretação a gás e iônica. Explica também os mecanismos de difusão do nitrogênio na superfície e as fases cristalinas formadas durante o processo de nitretação.
Arte da nitretação
- 1. A Arte daNitretação A Arte da Nitretação João Carmo Vendramim, Eng.MSc www.vendramim.blogspot.com Universidade Mackenzie - 2011

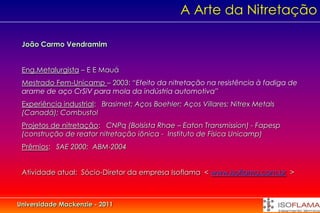

- 2. A Arte daNitretação João Carmo Vendramim Eng.Metalurgista – E E Mauá Mestrado Fem-Unicamp – 2003: “Efeito da nitretação na resistência à fadiga de arame de aço CrSiV para mola da indústria automotiva” Experiência industrial: Brasimet; Aços Boehler; Aços Villares; Nitrex Metals (Canadá); Combustol Projetos de nitretação: CNPq (Bolsista Rhae – Eaton Transmission) - Fapesp (construção de reator nitretação iônica - Instituto de Física Unicamp) Prêmios: SAE 2000; ABM-2004 Atividade atual: Sócio-Diretor da empresa Isoflama < www.isoflama.com.br > Universidade Mackenzie - 2011

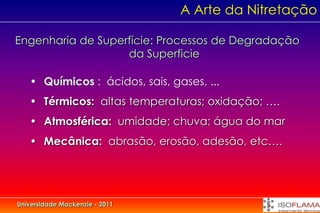

- 3. A Arte daNitretação Engenharia de Superfície: Processos de Degradação da Superficie • Químicos : ácidos, sais, gases, ... • Térmicos: altas temperaturas; oxidação; …. • Atmosférica: umidade; chuva; água do mar • Mecânica: abrasão, erosão, adesão, etc…. Universidade Mackenzie - 2011
- 4. A Arte daNitretação Engenharia de Superficie – Objetivo Modificar a superficie de um componente (liga ferrosa) para promover propriedades superficiais diferentes das do núcleo Universidade Mackenzie - 2011

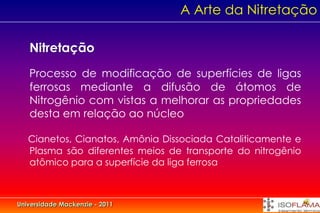

- 5. A Arte daNitretação Nitretação Processo de modificação de superfícies de ligas ferrosas mediante a difusão de átomos de Nitrogênio com vistas a melhorar as propriedades desta em relação ao núcleo Cianetos, Cianatos, Amônia Dissociada Cataliticamente e Plasma são diferentes meios de transporte do nitrogênio atômico para a superfície da liga ferrosa Universidade Mackenzie - 2011
- 6. A Arte daNitretação Etapas do Tratamento de Superfície Seleção do Melhor Processo Térmico Preparação / Limpeza Seleção e Controle de Parâmetros de Processo Térmico Manipulação / Manutenção Universidade Mackenzie - 2011

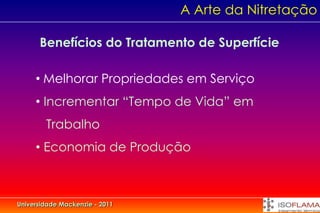

- 7. A Arte daNitretação Benefícios do Tratamento de Superfície • Melhorar Propriedades em Serviço • Incrementar “Tempo de Vida” em Trabalho • Economia de Produção Universidade Mackenzie - 2011

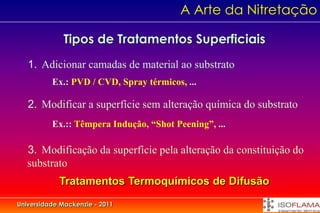

- 8. A Arte daNitretação Tipos de Tratamentos Superficiais 1. Adicionar camadas de material ao substrato Ex.: PVD / CVD, Spray térmicos, ... 2. Modificar a superfície sem alteração química do substrato Ex.:: Têmpera Indução, “Shot Peening”, ... 3. Modificação da superfície pela alteração da constituição do substrato Tratamentos Termoquímicos de Difusão Universidade Mackenzie - 2011
- 9. A Arte daNitretação Tratamentos Termoquímicos de Difusão Cementação / Carbonitretação: ….. Nitretação / Nitrocarbonetação: ……....... Boretação:……… Universidade Mackenzie - 2011

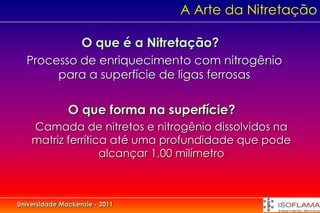

- 10. A Arte daNitretação O que é a Nitretação? Processo de enriquecimento com nitrogênio para a superfície de ligas ferrosas O que forma na superfície? Camada de nitretos e nitrogênio dissolvidos na matriz ferrítica até uma profundidade que pode alcançar 1,00 milímetro Universidade Mackenzie - 2011

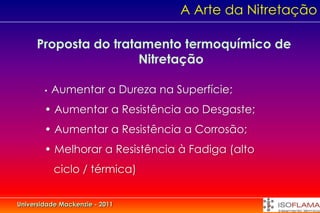

- 11. A Arte daNitretação Proposta do tratamento termoquímico de Nitretação • Aumentar a Dureza na Superfície; • Aumentar a Resistência ao Desgaste; • Aumentar a Resistência a Corrosão; • Melhorar a Resistência à Fadiga (alto ciclo / térmica) Universidade Mackenzie - 2011

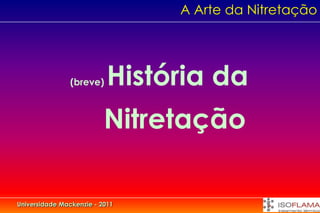

- 12. A Arte daNitretação (breve) História da Nitretação Universidade Mackenzie - 2011

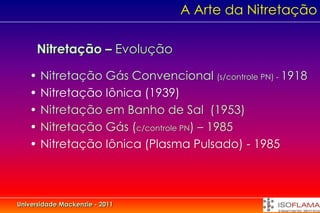

- 13. A Arte daNitretação Nitretação – Evolução • Nitretação Gás Convencional (s/controle PN) - 1918 • Nitretação Iônica (1939) • Nitretação em Banho de Sal (1953) • Nitretação Gás (c/controle PN) – 1985 • Nitretação Iônica (Plasma Pulsado) - 1985 Universidade Mackenzie - 2011

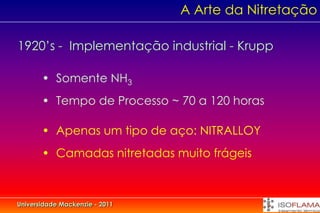

- 14. A Arte daNitretação 1920’s - Implementação industrial - Krupp • Somente NH3 • Tempo de Processo ~ 70 a 120 horas • Apenas um tipo de aço: NITRALLOY • Camadas nitretadas muito frágeis Universidade Mackenzie - 2011

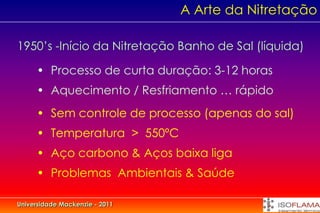

- 15. A Arte daNitretação 1950’s -Início da Nitretação Banho de Sal (líquida) • Processo de curta duração: 3-12 horas • Aquecimento / Resfriamento … rápido • Sem controle de processo (apenas do sal) • Temperatura > 550ºC • Aço carbono & Aços baixa liga • Problemas Ambientais & Saúde Universidade Mackenzie - 2011

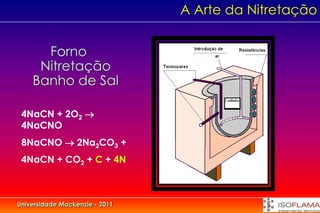

- 16. A Arte daNitretação Forno Nitretação Banho de Sal 4NaCN + 2O2 4NaCNO 8NaCNO 2Na2CO3 + 4NaCN + CO2 + C + 4N Universidade Mackenzie - 2011

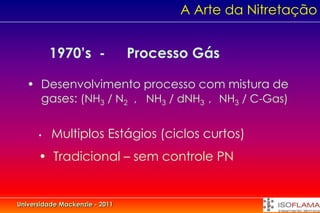

- 17. A Arte daNitretação 1970’s - Processo Gás • Desenvolvimento processo com mistura de gases: (NH3 / N2 , NH3 / dNH3 , NH3 / C-Gas) • Multiplos Estágios (ciclos curtos) • Tradicional – sem controle PN Universidade Mackenzie - 2011
- 18. A Arte daNitretação 1980’s - Gás (Controle e Automático) • Desenvolvimento processo com mistura de gases: (NH3 / N2 , NH3 / dNH3 , NH3 / C-Gas) • Multiplos Estágios • Moderno: com controle, e automático, do Potencial de Nitrogênio (KN) Universidade Mackenzie - 2011

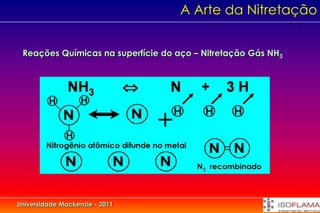

- 19. A Arte daNitretação Reações Químicas na superfície do aço – Nitretação Gás NH3 Universidade Mackenzie - 2011

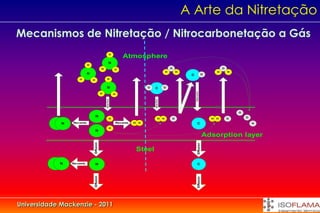

- 20. A Arte daNitretação Mecanismos de Nitretação / Nitrocarbonetação a Gás H Atmosphere N H H H O O H H H H N C O H H H N O C O Adsorption H H Adsortion Adsortion O N O H H H O H H O N N Recomb. Recomb. H H C O H N Adsorption layer Diffusion Diffusion Steel N N Recomb. N C Diffusion Diffusion Universidade Mackenzie - 2011

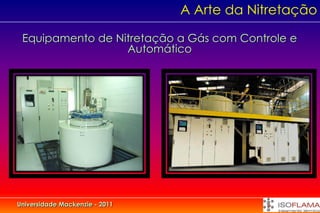

- 21. A Arte daNitretação Equipamento de Nitretação a Gás com Controle e Automático Universidade Mackenzie - 2011

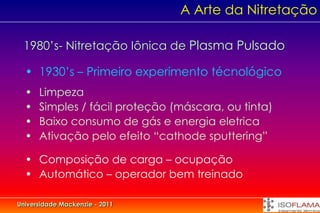

- 22. A Arte daNitretação 1980’s- Nitretação Iônica de Plasma Pulsado • 1930’s – Primeiro experimento técnológico • Limpeza • Simples / fácil proteção (máscara, ou tinta) • Baixo consumo de gás e energia eletrica • Ativação pelo efeito “cathode sputtering” • Composição de carga – ocupação • Automático – operador bem treinado Universidade Mackenzie - 2011
- 23. A Arte daNitretação Forno Nitretação Iônica de Plasma Pulsado Universidade Mackenzie - 2011

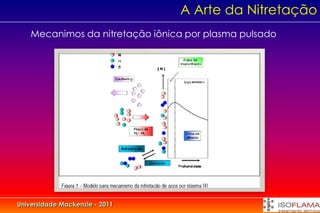

- 24. A Arte daNitretação Mecanimos da nitretação iônica por plasma pulsado Universidade Mackenzie - 2011

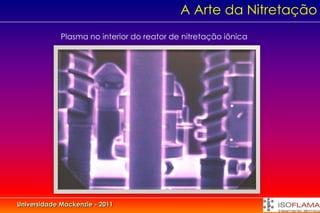

- 25. A Arte daNitretação Plasma no interior do reator de nitretação iônica Universidade Mackenzie - 2011

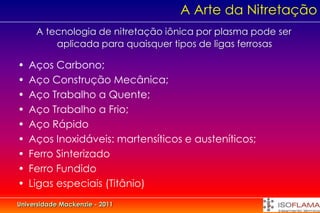

- 26. A Arte daNitretação A tecnologia de nitretação iônica por plasma pode ser aplicada para quaisquer tipos de ligas ferrosas • Aços Carbono; • Aço Construção Mecânica; • Aço Trabalho a Quente; • Aço Trabalho a Frio; • Aço Rápido • Aços Inoxidáveis: martensíticos e austeníticos; • Ferro Sinterizado • Ferro Fundido • Ligas especiais (Titânio) Universidade Mackenzie - 2011
- 27. A Arte daNitretação Isoflama: 2 reatores de dimensões úteis 900 x 1600 mm; Capacidade: até 2000 Kg Foto do interior do forno com peças e plasma Universidade Mackenzie - 2011

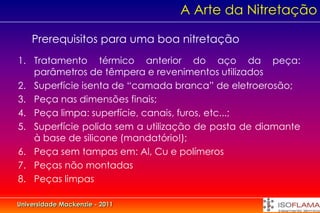

- 28. A Arte daNitretação Prerequisitos para uma boa nitretação 1. Tratamento térmico anterior do aço da peça: parâmetros de têmpera e revenimentos utilizados 2. Superfície isenta de “camada branca” de eletroerosão; 3. Peça nas dimensões finais; 4. Peça limpa: superfície, canais, furos, etc...; 5. Superfície polida sem a utilização de pasta de diamante à base de silicone (mandatório!); 6. Peça sem tampas em: Al, Cu e polímeros 7. Peças não montadas 8. Peças limpas Universidade Mackenzie - 2011

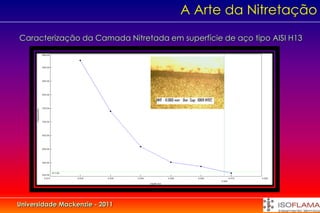

- 29. A Arte daNitretação Caracterização da Camada Nitretada em superfície de aço tipo AISI H13 Universidade Mackenzie - 2011
- 30. A Arte daNitretação Mecanismos e Princípios de Nitretação Universidade Mackenzie - 2011
- 31. A Arte daNitretação A primeira Lei de Fick de difusão expressa pela fórmula dc c= D dx D - Coeficiente de difusão; c – Concentração x - Distância Universidade Mackenzie - 2011

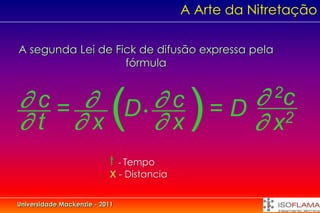

- 32. A Arte daNitretação A segunda Lei de Fick de difusão expressa pela fórmula c = D. c = D 2c t x x x2 ( ) t - Tempo X - Distancia Universidade Mackenzie - 2011

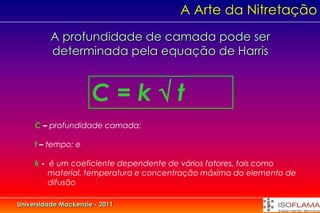

- 33. A Arte daNitretação A profundidade de camada pode ser determinada pela equação de Harris C=kt C – profundidade camada; t – tempo; e k - é um coeficiente dependente de vários fatores, tais como material, temperatura e concentração máxima do elemento de difusão Universidade Mackenzie - 2011
- 34. A Arte daNitretação Coeficiente de difusão: conteúdo em carbono / várias temperaturas Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

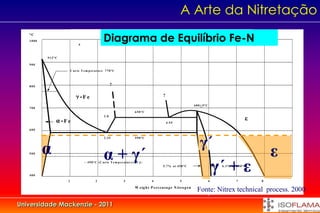

- 35. A Arte daNitretação Diagrama de Equilíbrio Fe-N Fe-N Equilibrium Phase Diagram °C 1000 5 10 15 20 25 912°C 900 C u r ie T e m p er a tu r e 7 7 0 ° C 800 ? γ -F e ? 680 + 5°C 700 650°C α -F e 2 .8 ε 4 .5 5 600 γ´ 2 .3 5 590°C 500 α α + γ´ γ 1 ε 400 ~ 4 9 0 ° C (C u r ie T e m p e r a tu r e ) o f γ 1 5 .7 % a t 4 5 0 ° C γ´ + ε 6 .1 % a t 4 5 0 ° C 1 2 3 4 5 6 7 8 W e ig h t P e rc e n ta g e N itro g e n Fonte: Nitrex technical process. 2000 Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

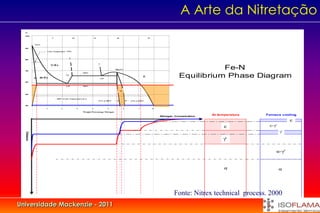

- 36. A Arte daNitretação °C 1000 5 10 15 20 25 912°C 900 Curie Temperature 770°C 800 ? γ-Fe ? 700 680+5°C Fe-N 650°C α-Fe 2.8 4.55 ε Equilibrium Phase Diagram 600 2.35 590°C γ1 500 ~ 490°C (Curie Temperature) of γ1 5.7% at 450°C 6.1% at 450°C 400 1 2 3 4 5 6 7 8 Weight Percentage Nitrogen Nitrogen Concentration At temperature Furnace cooling ε ε ε+γ' γ' Distance γ' α+γ' α α Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

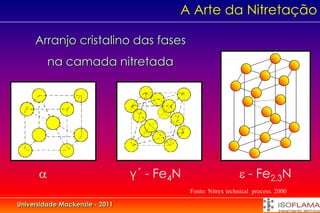

- 37. A Arte daNitretação Arranjo cristalino das fases na camada nitretada γ´ - Fe4N - Fe2,3N Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

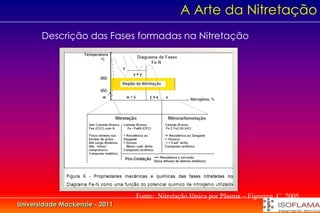

- 38. A Arte daNitretação Descrição das Fases formadas na Nitretação Fonte: Nitretação Iônica por Plasma – Figueroa, C. 2005 Universidade Mackenzie - 2011

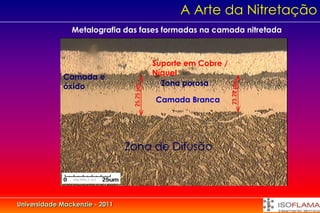

- 39. A Arte daNitretação Metalografia das fases formadas na camada nitretada Suporte em Cobre / Níquel Camada e óxido Zona porosa Camada Branca Zona de Difusão Universidade Mackenzie - 2011

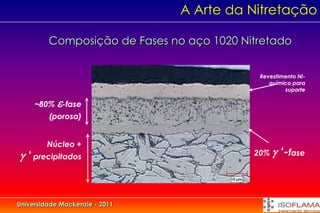

- 40. A Arte daNitretação Composição de Fases no aço 1020 Nitretado Revestimento Ni- químico para suporte ~80% -fase (porosa) Núcleo + ‘ precipitados 20% ‘-fase Universidade Mackenzie - 2011

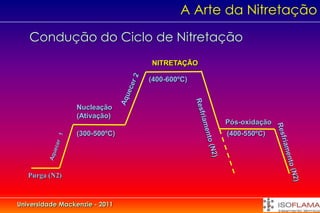

- 41. A Arte daNitretação Condução do Ciclo de Nitretação NITRETAÇÃO (400-600ºC) Nucleação (Ativação) Pós-oxidação (300-500ºC) (400-550ºC) Purga (N2) Universidade Mackenzie - 2011

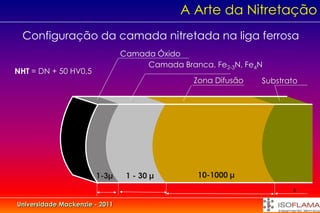

- 42. A Arte daNitretação Configuração da camada nitretada na liga ferrosa Camada Óxido Camada Branca, Fe2-3N, Fe4N NHT = DN + 50 HV0,5 Zona Difusão Substrato 1-3µ 1 - 30 µ 10-1000 µ x Universidade Mackenzie - 2011

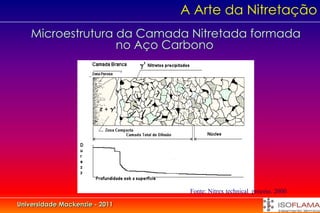

- 43. A Arte daNitretação Microestrutura da Camada Nitretada formada no Aço Carbono Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011
- 44. A Arte daNitretação Microestrutura da Camada Nitretada emAços Ligados Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

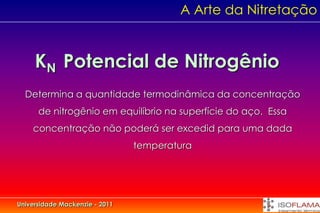

- 45. A Arte daNitretação KN Potencial de Nitrogênio Determina a quantidade termodinâmica da concentração de nitrogênio em equilíbrio na superfície do aço. Essa concentração não poderá ser excedid para uma dada temperatura Universidade Mackenzie - 2011

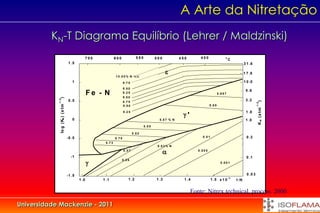

- 46. A Arte daNitretação KN-T Diagrama Equilíbrio (Lehrer / Maldzinski) 700 600 550 500 450 400 o C 1 .5 3 1 .6 1 7 .8 1 0 .0 0 % N % N 1 9 .7 5 1 0 .0 9 .5 0 5 .6 Fe - N 9 .2 5 9 .0 0 5 .8 9 7 ) - 1 /2 0 .5 3 .2 ) 8 .7 5 - 1 /2 lo g (KN ) (a tm 8 .5 0 5 .8 9 K N (a tm ' 1 .8 8 .2 5 0 5 .8 7 % N 1 .0 5 .8 5 5 .8 2 -0 .5 5 .7 8 0 .0 1 0 .3 5 .7 3 0 .0 3 % N 0 .0 7 0 .0 0 5 -1 0 .1 0 .0 5 0 .0 0 1 -1 .5 0 .0 3 1 .0 1 .1 1 .2 1 .3 1 .4 1 .5 x 1 0 - 3 1 /K Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

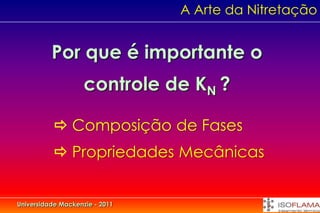

- 47. A Arte daNitretação Por que é importante o controle de KN ? Composição de Fases Propriedades Mecânicas Universidade Mackenzie - 2011

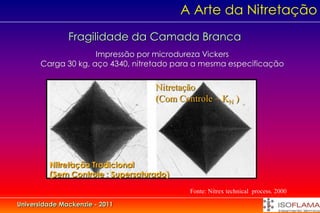

- 48. A Arte daNitretação Fragilidade da Camada Branca Impressão por microdureza Vickers Carga 30 kg, aço 4340, nitretado para a mesma especificação Nitretação (Com Controle – KN ) Nitretação Tradicional (Sem Controle : Supersaturado) Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

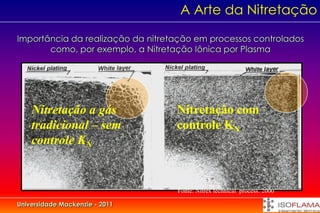

- 49. A Arte daNitretação Importância da realização da nitretação em processos controlados como, por exemplo, a Nitretação Iônica por Plasma Nitretação a gás Nitretação com tradicional – sem controle KN controle KN Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

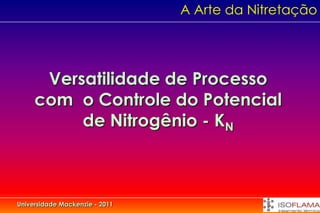

- 50. A Arte daNitretação Versatilidade de Processo com o Controle do Potencial de Nitrogênio - KN Universidade Mackenzie - 2011
- 51. A Arte daNitretação Aço AISI H13 13m CB 100m Camada Branca 7m CB 7m CB 7m CB 100m 135m 185m 0m CB 0m Camada de Difusão 100m 150m @ 700HV Universidade Mackenzie - 2011

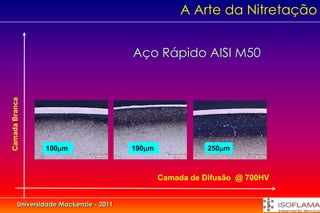

- 52. A Arte daNitretação Aço Rápido AISI M50 Camada Branca 100m 190m 250m Camada de Difusão @ 700HV Universidade Mackenzie - 2011

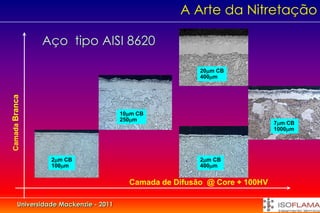

- 53. A Arte daNitretação Aço tipo AISI 8620 20m CB 400m Camada Branca 10m CB 250m 7m CB 1000m 2m CB 2m CB 100m 400m Camada de Difusão @ Core + 100HV Universidade Mackenzie - 2011

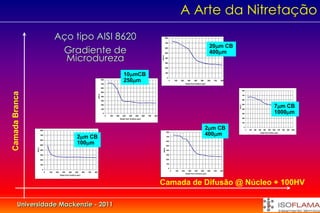

- 54. A Arte daNitretação Aço tipo AISI 8620 800 700 Gradiente de 600 20m CB 400m Microdureza 500 HV0.5 400 300 200 10mCB 100 0 800 700 250m 0 100 200 300 400 500 Depth from Surface (µm) 600 700 800 600 800 Camada Branca 500 HV0.5 700 400 600 300 500 200 7m CB HV0.5 100 400 0 0 100 200 300 400 500 600 700 800 300 1000m Depth from Surface (µm) 200 100 800 2m CB 0 0 100 200 300 400 500 600 700 800 900 1000 800 400m Depth from Surface (µm) 700 600 2m CB 700 500 100m 600 500 HV0.5 HV0.5 400 400 300 300 200 200 100 100 0 0 0 100 200 300 400 500 600 700 800 0 100 200 300 400 500 600 700 800 Depth from Surface (µm) Depth from Surface (µm) Camada de Difusão @ Núcleo + 100HV Universidade Mackenzie - 2011

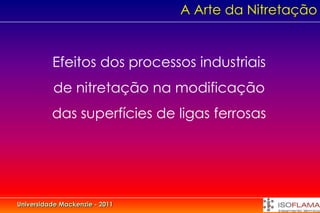

- 55. A Arte daNitretação Efeitos dos processos industriais de nitretação na modificação das superfícies de ligas ferrosas Universidade Mackenzie - 2011

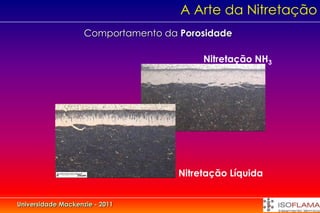

- 56. A Arte daNitretação Comportamento da Porosidade Nitretação NH3 Nitretação Líquida Universidade Mackenzie - 2011

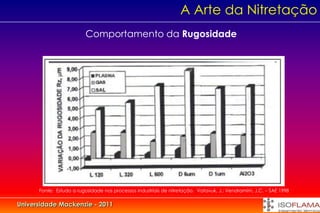

- 57. A Arte daNitretação Comportamento da Rugosidade Fonte: Estudo a rugosidade nos processos industriais de nitretação. Vatavuk, J.; Vendramim, J.C. – SAE 1998 Universidade Mackenzie - 2011
- 58. A Arte daNitretação Efeito do Carbono na Profundidade de Nitretação Universidade Mackenzie - 2011

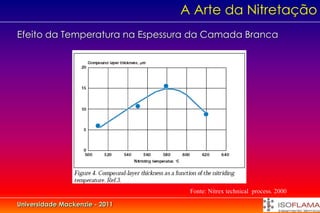

- 59. A Arte daNitretação Efeito da Temperatura na Espessura da Camada Branca Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

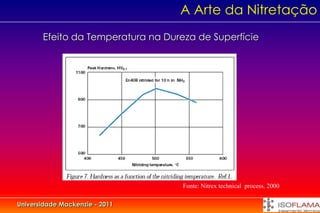

- 60. A Arte daNitretação Efeito da Temperatura na Dureza de Superfície Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011
- 61. A Arte daNitretação Efeito dos Elementos Alteração na Tensão de Liga Residual Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

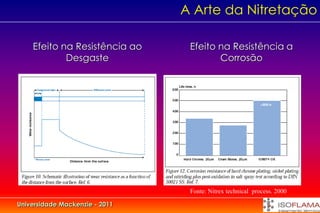

- 62. A Arte daNitretação Efeito na Resistência ao Efeito na Resistência a Desgaste Corrosão Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

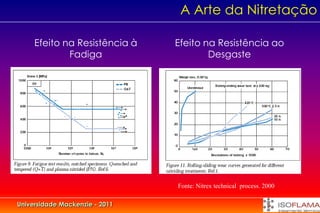

- 63. A Arte daNitretação Efeito na Resistência à Efeito na Resistência ao Fadiga Desgaste Fonte: Nitrex technical process. 2000 Universidade Mackenzie - 2011

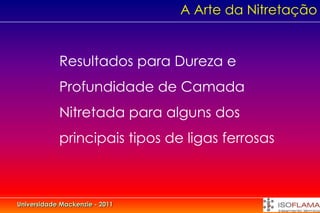

- 64. A Arte daNitretação Resultados para Dureza e Profundidade de Camada Nitretada para alguns dos principais tipos de ligas ferrosas Universidade Mackenzie - 2011
- 65. A Arte daNitretação Microestrutura e perfil de microdureza, aço N135M (Nitralloy) Dureza Superficial = 1000-1100 HV1 Camada Branca = 0 µm Camada Total = 770 µm Dureza Núcelo = 300HV Distance from surface [m] Universidade Mackenzie - 2011
- 66. A Arte daNitretação Microestrutura de Aço Inoxidável Austenitico Camada Nitretada Universidade Mackenzie - 2011

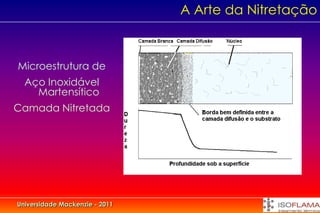

- 67. A Arte daNitretação Microestrutura de Aço Inoxidável Martensítico Camada Nitretada Universidade Mackenzie - 2011

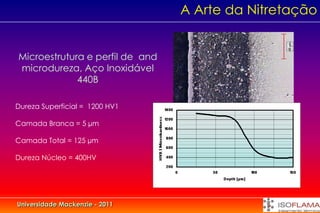

- 68. A Arte daNitretação Microestrutura e perfil de and microdureza, Aço Inoxidável 440B Dureza Superficial = 1200 HV1 Camada Branca = 5 µm Camada Total = 125 µm Dureza Núcleo = 400HV Universidade Mackenzie - 2011

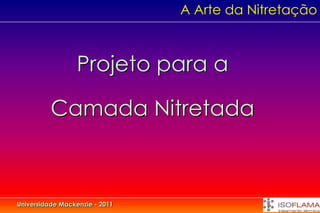

- 69. A Arte daNitretação Projeto para a Camada Nitretada Universidade Mackenzie - 2011

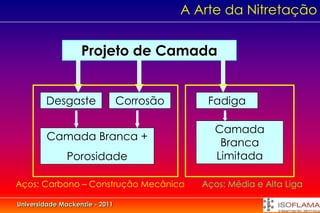

- 70. A Arte daNitretação Projeto de Camada Desgaste Corrosão Fadiga Camada Camada Branca + Branca Porosidade Limitada Aços: Carbono – Construção Mecânica Aços: Média e Alta Liga Universidade Mackenzie - 2011
- 71. A Arte daNitretação Aplicações Universidade Mackenzie - 2011

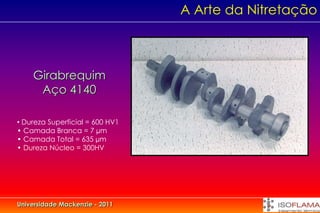

- 72. A Arte daNitretação Girabrequim Aço 4140 • Dureza Superficial = 600 HV1 • Camada Branca = 7 µm • Camada Total = 635 µm • Dureza Núcleo = 300HV Universidade Mackenzie - 2011

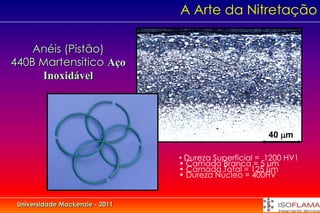

- 73. A Arte daNitretação Anéis (Pistão) 440B Martensítico Aço Inoxidável 40 m • Dureza Superficial = 1200 HV1 • Camada Branca = 5 µm • Camada Total = 125 µm • Dureza Núcleo = 400HV Universidade Mackenzie - 2011

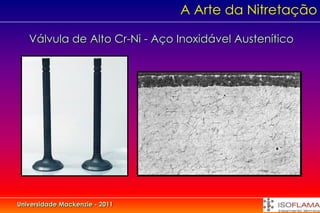

- 74. A Arte daNitretação Válvula de Alto Cr-Ni - Aço Inoxidável Austenítico Universidade Mackenzie - 2011

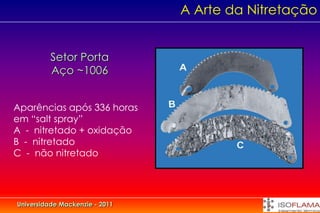

- 75. A Arte daNitretação Setor Porta Aço ~1006 Aparências após 336 horas em “salt spray” A - nitretado + oxidação B - nitretado C - não nitretado Universidade Mackenzie - 2011

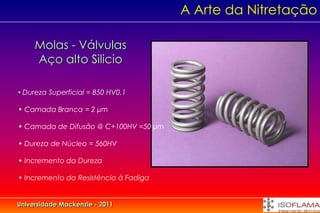

- 76. A Arte daNitretação Molas - Válvulas Aço alto Silicio • Dureza Superficial = 850 HV0.1 • Camada Branca = 2 µm • Camada de Difusão @ C+100HV =50 µm • Dureza de Núcleo = 560HV • Incremento da Dureza • Incremento da Resistência à Fadiga Universidade Mackenzie - 2011

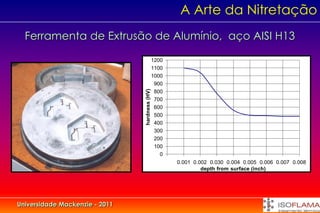

- 77. A Arte daNitretação Ferramenta de Extrusão de Alumínio, aço AISI H13 1200 1100 1000 900 hardness (HV) 800 700 600 500 400 300 200 100 0 0.001 0.002 0.030 0.004 0.005 0.006 0.007 0.008 depth from surface (inch) Universidade Mackenzie - 2011

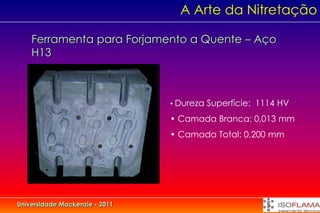

- 78. A Arte daNitretação Ferramenta para Forjamento a Quente – Aço H13 • Dureza Superfície: 1114 HV • Camada Branca: 0,013 mm • Camada Total: 0,200 mm Universidade Mackenzie - 2011

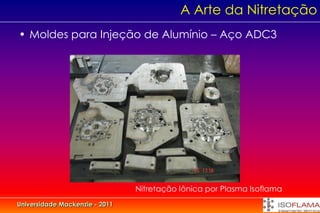

- 79. A Arte daNitretação • Moldes para Injeção de Alumínio – Aço ADC3 Nitretação Iônica por Plasma Isoflama Universidade Mackenzie - 2011

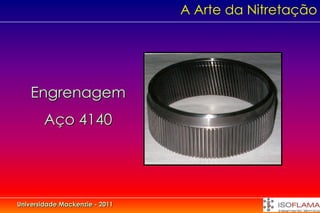

- 80. A Arte daNitretação Engrenagem Aço 4140 Universidade Mackenzie - 2011

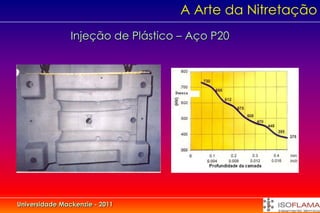

- 81. A Arte daNitretação Injeção de Plástico – Aço P20 Universidade Mackenzie - 2011

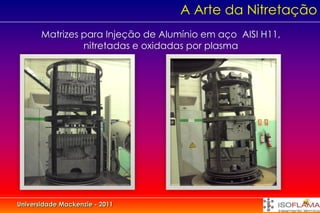

- 82. A Arte daNitretação Matrizes para Injeção de Alumínio em aço AISI H11, nitretadas e oxidadas por plasma Universidade Mackenzie - 2011

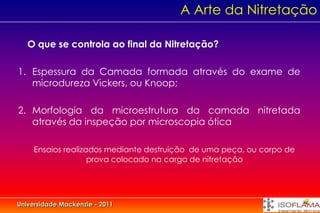

- 83. A Arte daNitretação O que se controla ao final da Nitretação? 1. Espessura da Camada formada através do exame de microdureza Vickers, ou Knoop; 2. Morfologia da microestrutura da camada nitretada através da inspeção por microscopia ótica Ensaios realizados mediante destruição de uma peça, ou corpo de prova colocado na carga de nitretação Universidade Mackenzie - 2011
- 84. A Arte daNitretação De maneira geral, o estabelecimento da profundidade e morfologia da camada nitretada depende da “aplicação”, ou seja, das condições a que a superfície será submetida. Abaixo, alguns exemplos industriais. Camada [mm] Aplicação (Ferramentas) Branca Difusão Matriz Extrusão Alumínio 0,005 - 0,008 0,080- 0,120 Matriz Injeção Alumínio Zero 0,020 - 0,070 Zero Matriz Conformação a Quente 0,100 - 0,200 0,005 – 0,010 Matriz Conformação a Frio Zero a 0,002 0,040 - 0,080 Ferramenta de Corte (posterior aplicação PVD) Zero 0,010 max Universidade Mackenzie - 2011
- 85. A Arte daNitretação Conformação a Frio – tubos com costura Aço AISI D2 Universidade Mackenzie - 2011

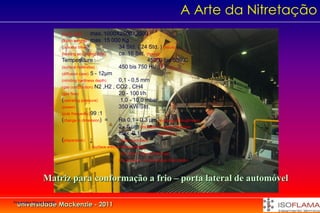

- 86. A Arte daNitretação (batch size) max. 1000X2500X3500 (batch weight) max. 15 000 Kg (process time) 34 Std. ( 24 Std. ) (hours) (heating and colling time) ca. 16 Std. (hours) Temperature : 450°C bis 530°C (surface hardness) 450 bis 750 HV (diffusion case) 5 - 12µm (nitriding hardness depth) 0,1 - 0,5 mm (gas composition) N2 ,H2 , CO2 , CH4 (gas flow) 20 - 100 l/h (operating pressure) 1,0 - 10,0 mbar (power) 350 KW/Std. (puls frequency) 99 :1 (change in dimension) = Ra 0,1 - 0,3 µm (increase of roughness) 2 - 6 µm (increase in volume /surface) max. 0,1 mm/m (distortion) (preparation) : (fully machined) (surface without discolouration) (no rust or color remainings) (no grease or oil remainings (lubricants) Matriz para conformação a frio – porta lateral de automóvel Universidade Mackenzie - 2011 Präsentation Plasma K40/MG
- 87. A Arte daNitretação Exercite e Amplie a Cidadania: feixe de Direitos e Deveres sociais, políticos, econômicos e culturais da Pessoa www.vendramim.blogspot.com.br www.isoflama.com.br Universidade Mackenzie - 2011
