Arquitetura _memorial_2015-06-29_16_33_55

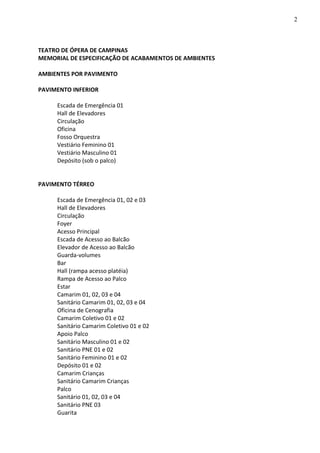

- 1. TEATRO DE ÓPERADE CAMPINAS MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES Projeto básico 09/2014
- 2. TEATRO DE ÓPERADE CAMPINAS MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES AMBIENTES POR PAVIMENTO PAVIMENTO INFERIOR Escada de Emergência 01 Hall de Elevadores Circulação Oficina Fosso Orquestra Vestiário Feminino 01 Vestiário Masculino 01 Depósito (sob o palco) PAVIMENTO TÉRREO Escada de Emergência 01, 02 e 03 Hall de Elevadores Circulação Foyer Acesso Principal Escada de Acesso ao Balcão Elevador de Acesso ao Balcão Guarda-volumes Bar Hall (rampa acesso platéia) Rampa de Acesso ao Palco Estar Camarim 01, 02, 03 e 04 Sanitário Camarim 01, 02, 03 e 04 Oficina de Cenografia Camarim Coletivo 01 e 02 Sanitário Camarim Coletivo 01 e 02 Apoio Palco Sanitário Masculino 01 e 02 Sanitário PNE 01 e 02 Sanitário Feminino 01 e 02 Depósito 01 e 02 Camarim Crianças Sanitário Camarim Crianças Palco Sanitário 01, 02, 03 e 04 Sanitário PNE 03 Guarita 2

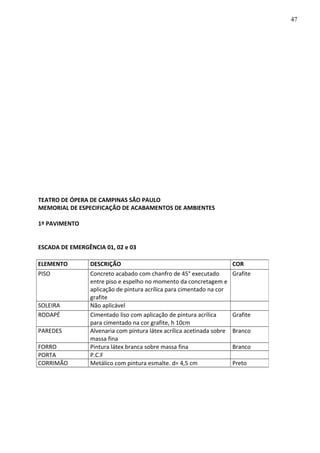

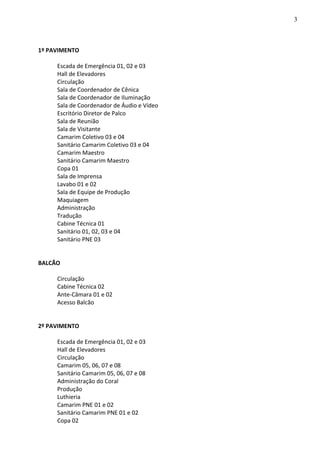

- 3. 1º PAVIMENTO Escada deEmergência 01, 02 e 03 Hall de Elevadores Circulação Sala de Coordenador de Cênica Sala de Coordenador de Iluminação Sala de Coordenador de Áudio e Vídeo Escritório Diretor de Palco Sala de Reunião Sala de Visitante Camarim Coletivo 03 e 04 Sanitário Camarim Coletivo 03 e 04 Camarim Maestro Sanitário Camarim Maestro Copa 01 Sala de Imprensa Lavabo 01 e 02 Sala de Equipe de Produção Maquiagem Administração Tradução Cabine Técnica 01 Sanitário 01, 02, 03 e 04 Sanitário PNE 03 BALCÃO Circulação Cabine Técnica 02 Ante-Câmara 01 e 02 Acesso Balcão 2º PAVIMENTO Escada de Emergência 01, 02 e 03 Hall de Elevadores Circulação Camarim 05, 06, 07 e 08 Sanitário Camarim 05, 06, 07 e 08 Administração do Coral Produção Luthieria Camarim PNE 01 e 02 Sanitário Camarim PNE 01 e 02 Copa 02 3

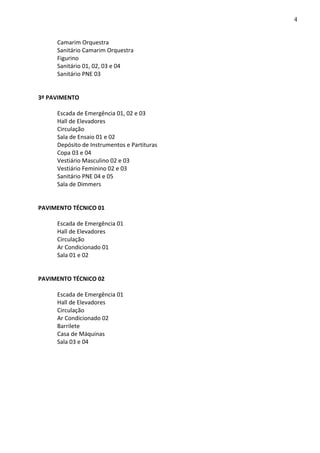

- 4. Camarim Orquestra Sanitário CamarimOrquestra Figurino Sanitário 01, 02, 03 e 04 Sanitário PNE 03 3º PAVIMENTO Escada de Emergência 01, 02 e 03 Hall de Elevadores Circulação Sala de Ensaio 01 e 02 Depósito de Instrumentos e Partituras Copa 03 e 04 Vestiário Masculino 02 e 03 Vestiário Feminino 02 e 03 Sanitário PNE 04 e 05 Sala de Dimmers PAVIMENTO TÉCNICO 01 Escada de Emergência 01 Hall de Elevadores Circulação Ar Condicionado 01 Sala 01 e 02 PAVIMENTO TÉCNICO 02 Escada de Emergência 01 Hall de Elevadores Circulação Ar Condicionado 02 Barrilete Casa de Máquinas Sala 03 e 04 4

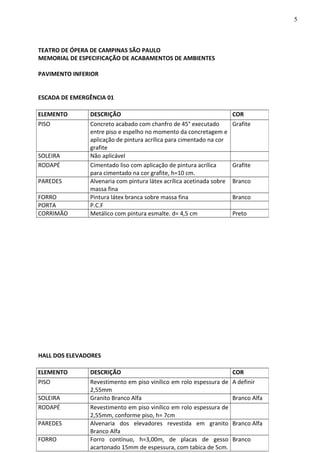

- 5. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES PAVIMENTO INFERIOR ESCADA DE EMERGÊNCIA 01 HALL DOS ELEVADORES ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h=10 cm. Grafite PAREDES Alvenaria com pintura látex acrílica acetinada sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm Preto ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PAREDES Alvenaria dos elevadores revestida em granito Branco Alfa Branco Alfa FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 5

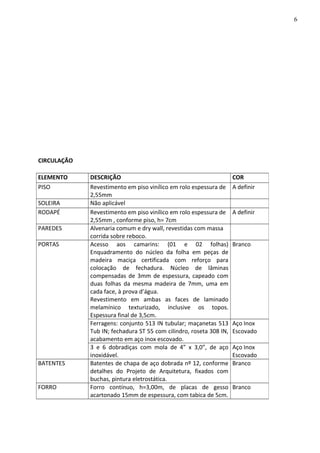

- 6. CIRCULAÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas, pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 6

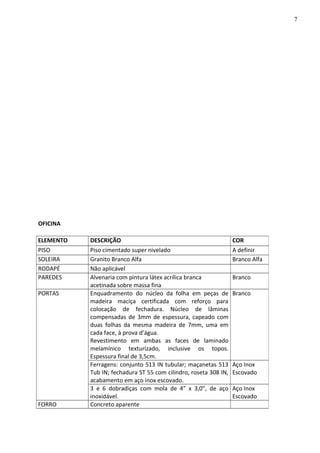

- 7. OFICINA ELEMENTO DESCRIÇÃO COR PISOPiso cimentado super nivelado A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Alvenaria com pintura látex acrílica branca acetinada sobre massa fina Branco PORTAS Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Concreto aparente 7

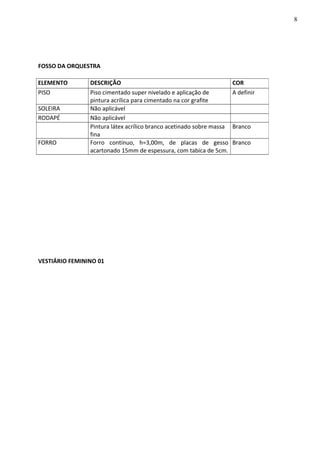

- 8. FOSSO DA ORQUESTRA VESTIÁRIOFEMININO 01 ELEMENTO DESCRIÇÃO COR PISO Piso cimentado super nivelado e aplicação de pintura acrílica para cimentado na cor grafite A definir SOLEIRA Não aplicável RODAPÉ Não aplicável Pintura látex acrílico branco acetinado sobre massa fina Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 8

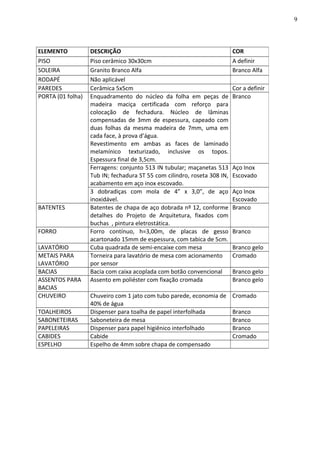

- 9. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm Cor a definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa com acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo CHUVEIRO Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHO Espelho de 4mm sobre chapa de compensado 9

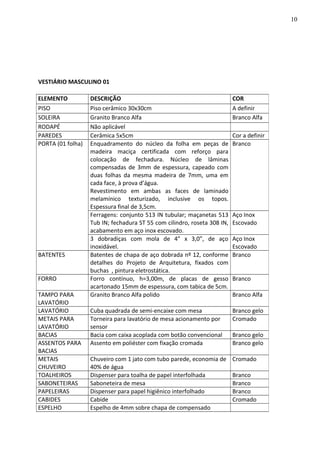

- 10. VESTIÁRIO MASCULINO 01 ELEMENTODESCRIÇÃO COR PISO Piso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm Cor a definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIRO Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHO Espelho de 4mm sobre chapa de compensado 10

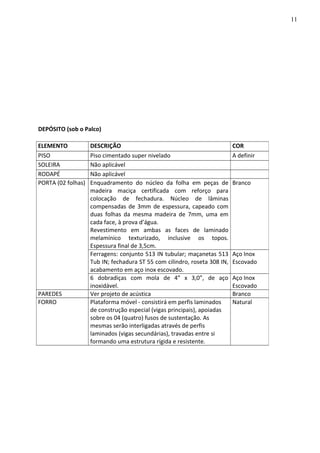

- 11. DEPÓSITO (sob oPalco) ELEMENTO DESCRIÇÃO COR PISO Piso cimentado super nivelado A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado PAREDES Ver projeto de acústica Branco FORRO Plataforma móvel - consistirá em perfis laminados de construção especial (vigas principais), apoiadas sobre os 04 (quatro) fusos de sustentação. As mesmas serão interligadas através de perfis laminados (vigas secundárias), travadas entre si formando uma estrutura rígida e resistente. Natural 11

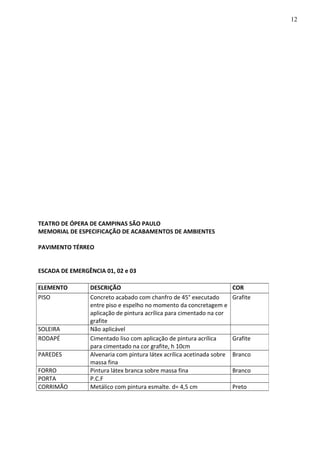

- 12. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES PAVIMENTO TÉRREO ESCADA DE EMERGÊNCIA 01, 02 e 03 ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílica acetinada sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm Preto 12

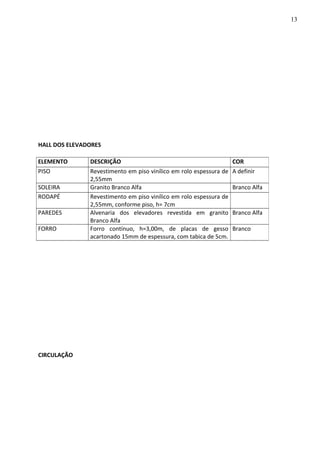

- 13. HALL DOS ELEVADORES CIRCULAÇÃO ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PAREDES Alvenaria dos elevadores revestida em granito Branco Alfa Branco Alfa FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 13

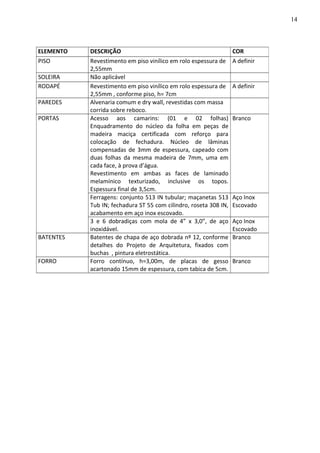

- 14. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 14

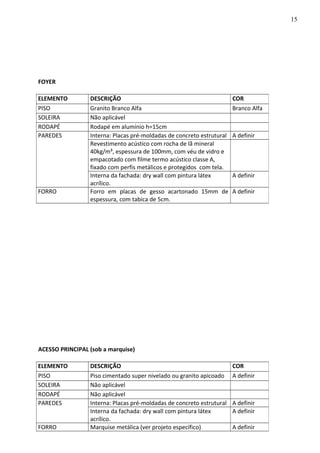

- 15. FOYER ACESSO PRINCIPAL (soba marquise) ELEMENTO DESCRIÇÃO COR PISO Granito Branco Alfa Branco Alfa SOLEIRA Não aplicável RODAPÉ Rodapé em alumínio h=15cm PAREDES Interna: Placas pré-moldadas de concreto estrutural A definir Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela. Interna da fachada: dry wall com pintura látex acrílico. A definir FORRO Forro em placas de gesso acartonado 15mm de espessura, com tabica de 5cm. A definir ELEMENTO DESCRIÇÃO COR PISO Piso cimentado super nivelado ou granito apicoado A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PAREDES Interna: Placas pré-moldadas de concreto estrutural A definir Interna da fachada: dry wall com pintura látex acrílico. A definir FORRO Marquise metálica (ver projeto específico) A definir 15

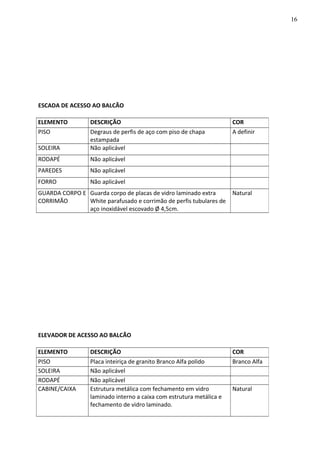

- 16. ESCADA DE ACESSOAO BALCÃO ELEVADOR DE ACESSO AO BALCÃO ELEMENTO DESCRIÇÃO COR PISO Degraus de perfis de aço com piso de chapa estampada A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PAREDES Não aplicável FORRO Não aplicável GUARDA CORPO E CORRIMÃO Guarda corpo de placas de vidro laminado extra White parafusado e corrimão de perfis tubulares de aço inoxidável escovado Ø 4,5cm. Natural ELEMENTO DESCRIÇÃO COR PISO Placa inteiriça de granito Branco Alfa polido Branco Alfa SOLEIRA Não aplicável RODAPÉ Não aplicável CABINE/CAIXA Estrutura metálica com fechamento em vidro laminado interno a caixa com estrutura metálica e fechamento de vidro laminado. Natural 16
- 17. GUARDA-VOLUMES ELEMENTO DESCRIÇÃO COR PISOGranito branco Alfa polido Branco Alfa SOLEIRA Granito branco Alfa polido Branco Alfa RODAPÉ Granito branco Alfa polido, h=10cm Branco Alfa PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina Branco PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro continuo em placas de gesso acartonado de 15mm de espessura, com tabica de 5cm Branco 17

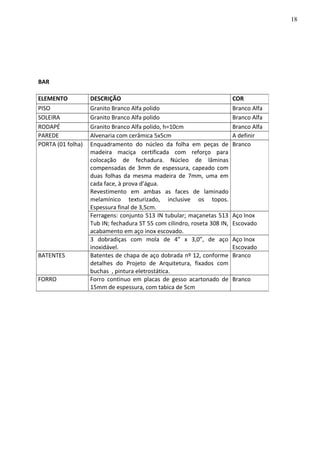

- 18. BAR ELEMENTO DESCRIÇÃO COR PISOGranito Branco Alfa polido Branco Alfa SOLEIRA Granito Branco Alfa polido Branco Alfa RODAPÉ Granito Branco Alfa polido, h=10cm Branco Alfa PAREDE Alvenaria com cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro continuo em placas de gesso acartonado de 15mm de espessura, com tabica de 5cm Branco 18

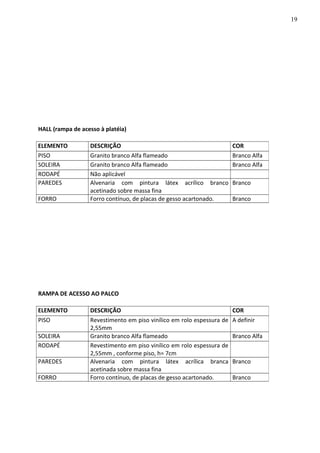

- 19. HALL (rampa deacesso à platéia) RAMPA DE ACESSO AO PALCO ELEMENTO DESCRIÇÃO COR PISO Granito branco Alfa flameado Branco Alfa SOLEIRA Granito branco Alfa flameado Branco Alfa RODAPÉ Não aplicável PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina Branco FORRO Forro contínuo, de placas de gesso acartonado. Branco ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Granito branco Alfa flameado Branco Alfa RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm PAREDES Alvenaria com pintura látex acrílica branca acetinada sobre massa fina Branco FORRO Forro contínuo, de placas de gesso acartonado. Branco 19

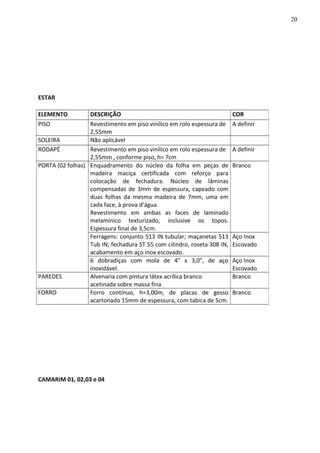

- 20. ESTAR CAMARIM 01, 02,03e 04 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado PAREDES Alvenaria com pintura látex acrílica branco acetinada sobre massa fina Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 20
- 21. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 21

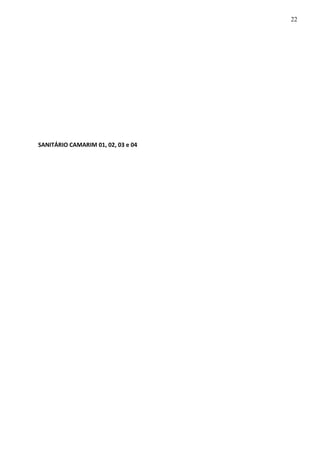

- 22. SANITÁRIO CAMARIM 01,02, 03 e 04 22

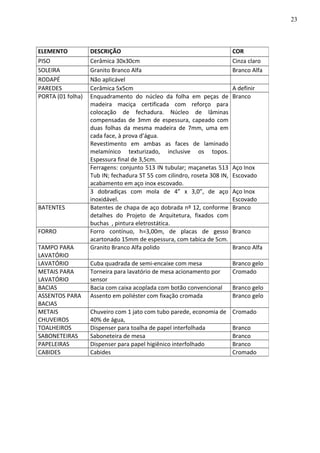

- 23. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm Cinza claro SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água, Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabides Cromado 23
- 24.
- 25. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado PAREDES Alvenaria com pintura látex acrílica branco acetinada sobre massa fina Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. 25
- 26. CAMARIM COLETIVO 01e 02 SANITÁRIO CAMARIM COLETIVO 01 e 02 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Alvenaria com pintura látex acrílica branco acetinada sobre massa fina A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 26

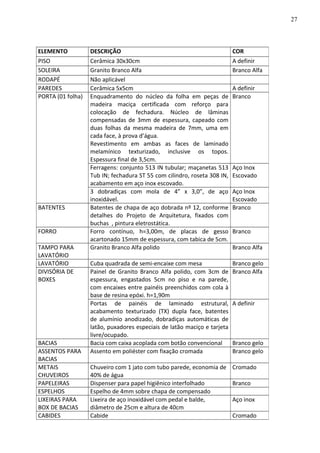

- 27. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo DIVISÓRIA DE BOXES Painel de Granito Branco Alfa polido, com 3cm de espessura, engastados 5cm no piso e na parede, com encaixes entre painéis preenchidos com cola à base de resina epóxi. h=1,90m Branco Alfa Portas de painéis de laminado estrutural, acabamento texturizado (TX) dupla face, batentes de alumínio anodizado, dobradiças automáticas de latão, puxadores especiais de latão maciço e tarjeta livre/ocupado. A definir BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 27

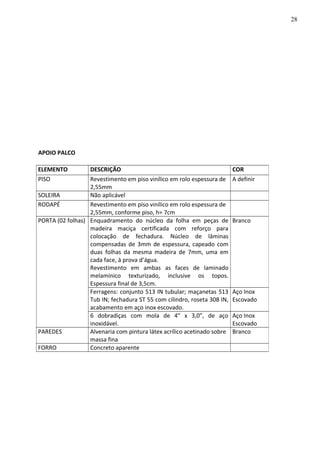

- 28. APOIO PALCO ELEMENTO DESCRIÇÃOCOR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado PAREDES Alvenaria com pintura látex acrílico acetinado sobre massa fina Branco FORRO Concreto aparente 28

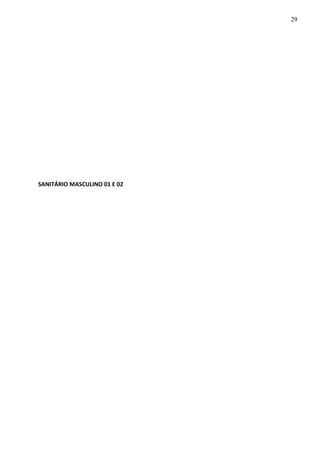

- 29. SANITÁRIO MASCULINO 01E 02 29

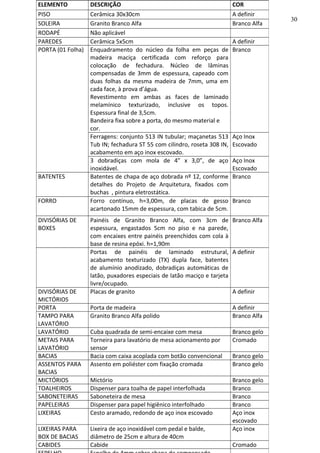

- 30. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco DIVISÓRIAS DE BOXES Painéis de Granito Branco Alfa, com 3cm de espessura, engastados 5cm no piso e na parede, com encaixes entre painéis preenchidos com cola à base de resina epóxi. h=1,90m Branco Alfa Portas de painéis de laminado estrutural, acabamento texturizado (TX) dupla face, batentes de alumínio anodizado, dobradiças automáticas de latão, puxadores especiais de latão maciço e tarjeta livre/ocupado. A definir DIVISÓRIAS DE MICTÓRIOS Placas de granito A definir PORTA Porta de madeira A definir TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo MICTÓRIOS Mictório Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 30

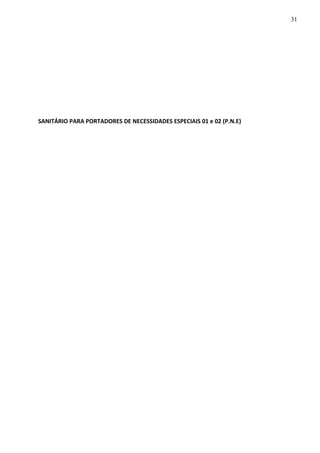

- 31. SANITÁRIO PARA PORTADORESDE NECESSIDADES ESPECIAIS 01 e 02 (P.N.E) 31

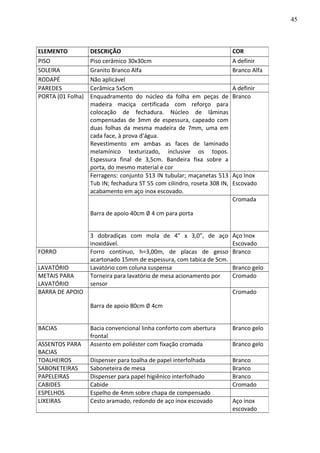

- 32. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRAS DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 32

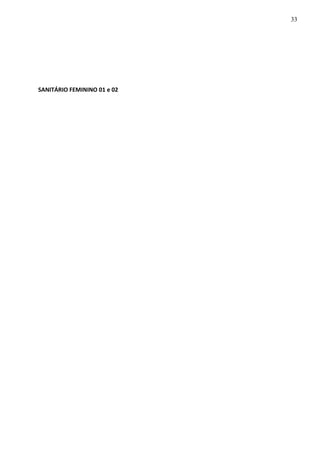

- 33. SANITÁRIO FEMININO 01e 02 33

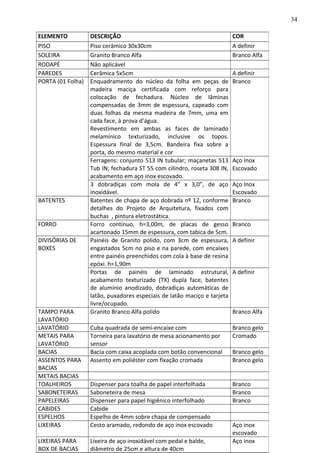

- 34. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco DIVISÓRIAS DE BOXES Painéis de Granito polido, com 3cm de espessura, engastados 5cm no piso e na parede, com encaixes entre painéis preenchidos com cola à base de resina epóxi. h=1,90m A definir Portas de painéis de laminado estrutural, acabamento texturizado (TX) dupla face, batentes de alumínio anodizado, dobradiças automáticas de latão, puxadores especiais de latão maciço e tarjeta livre/ocupado. A definir TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS BACIAS TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox 34

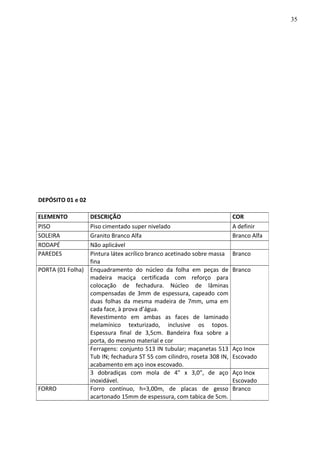

- 35. DEPÓSITO 01 e02 ELEMENTO DESCRIÇÃO COR PISO Piso cimentado super nivelado A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Pintura látex acrílico branco acetinado sobre massa fina Branco PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 35

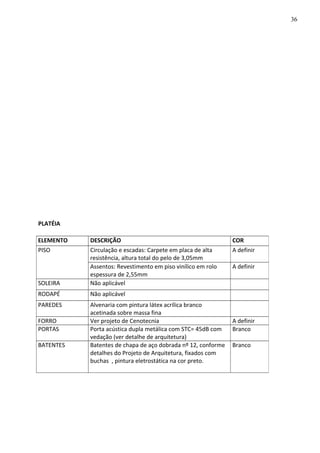

- 36. PLATÉIA ELEMENTO DESCRIÇÃO COR PISOCirculação e escadas: Carpete em placa de alta resistência, altura total do pelo de 3,05mm A definir Assentos: Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PAREDES Alvenaria com pintura látex acrílica branco acetinada sobre massa fina FORRO Ver projeto de Cenotecnia A definir PORTAS Porta acústica dupla metálica com STC= 45dB com vedação (ver detalhe de arquitetura) Branco BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática na cor preto. Branco 36

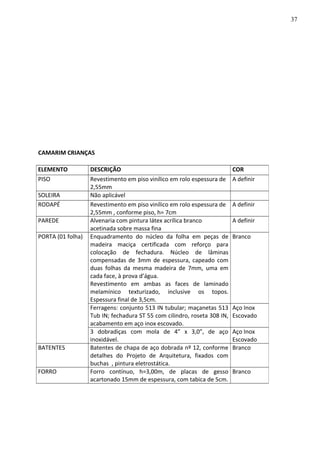

- 37. CAMARIM CRIANÇAS ELEMENTO DESCRIÇÃOCOR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Alvenaria com pintura látex acrílica branco acetinada sobre massa fina A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 37
- 38.
- 39. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo DIVISÓRIA DE BOXES Painel de Granito Branco Alfa polido, com 3cm de espessura, engastados 5cm no piso e na parede, com encaixes entre painéis preenchidos com cola à base de resina epóxi. h=1,90m Branco Alfa Portas de painéis de laminado estrutural, acabamento texturizado (TX) dupla face, batentes de alumínio anodizado, dobradiças automáticas de latão, puxadores especiais de latão maciço e tarjeta livre/ocupado. A definir BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 39

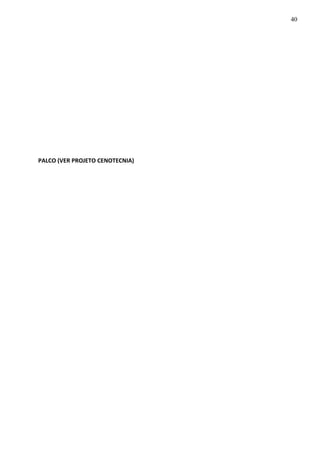

- 40. PALCO (VER PROJETOCENOTECNIA) 40

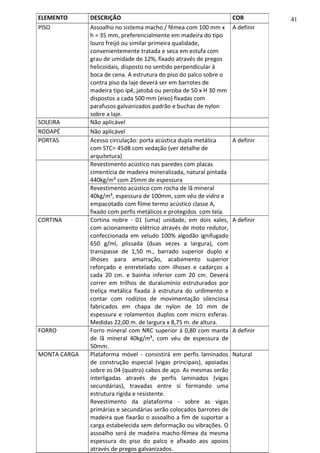

- 41. ELEMENTO DESCRIÇÃO COR PISOAssoalho no sistema macho / fêmea com 100 mm x h = 35 mm, preferencialmente em madeira do tipo louro freijó ou similar primeira qualidade, convenientemente tratada e seca em estufa com grau de umidade de 12%, fixado através de pregos helicoidais, disposto no sentido perpendicular à boca de cena. A estrutura do piso do palco sobre o contra piso da laje deverá ser em barrotes de madeira tipo ipê, jatobá ou peroba de 50 x H 30 mm dispostos a cada 500 mm (eixo) fixadas com parafusos galvanizados padrão e buchas de nylon sobre a laje. A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PORTAS Acesso circulação: porta acústica dupla metálica com STC= 45dB com vedação (ver detalhe de arquitetura) A definir Revestimento acústico nas paredes com placas cimentícia de madeira mineralizada, natural pintada 440kg/m³ com 25mm de espessura Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela. CORTINA Cortina nobre - 01 (uma) unidade, em dois xales, com acionamento elétrico através de moto redutor, confeccionada em veludo 100% algodão ignifugado 650 g/ml, plissada (duas vezes a largura), com transpasse de 1,50 m., barrado superior duplo e ilhoses para amarração, acabamento superior reforçado e entretelado com ilhoses e cadarços a cada 20 cm. e bainha inferior com 20 cm. Deverá correr em trilhos de duralumínio estruturados por treliça metálica fixada à estrutura do urdimento e contar com rodízios de movimentação silenciosa fabricados em chapa de nylon de 10 mm de espessura e rolamentos duplos com micro esferas. Medidas 22,00 m. de largura x 8,75 m. de altura. A definir FORRO Forro mineral com NRC superior à 0,80 com manta de lã mineral 40kg/m³, com véu de espessura de 50mm. A definir MONTA CARGA Plataforma móvel - consistirá em perfis laminados de construção especial (vigas principais), apoiadas sobre os 04 (quatro) cabos de aço. As mesmas serão interligadas através de perfis laminados (vigas secundárias), travadas entre si formando uma estrutura rígida e resistente. Revestimento da plataforma - sobre as vigas primárias e secundárias serão colocados barrotes de madeira que fixarão o assoalho a fim de suportar a carga estabelecida sem deformação ou vibrações. O assoalho será de madeira macho-fêmea da mesma espessura do piso do palco e afixado aos apoios através de pregos galvanizados. Natural 41

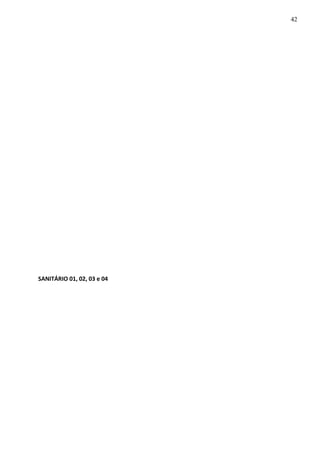

- 42. SANITÁRIO 01, 02,03 e 04 42

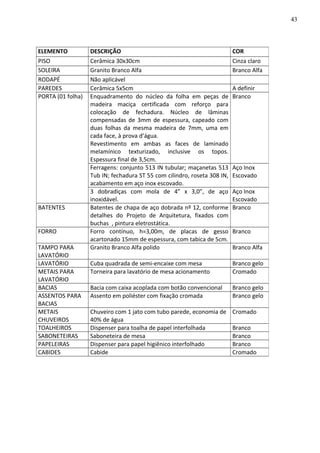

- 43. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm Cinza claro SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado 43

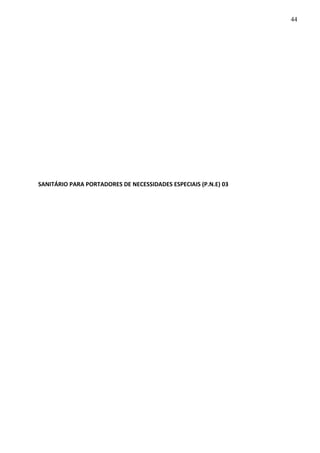

- 44. SANITÁRIO PARA PORTADORESDE NECESSIDADES ESPECIAIS (P.N.E) 03 44
- 45. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRA DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 45

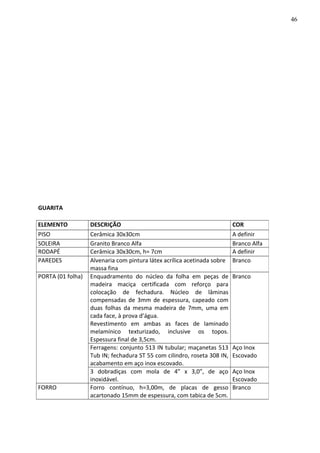

- 46. GUARITA ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Cerâmica 30x30cm, h= 7cm A definir PAREDES Alvenaria com pintura látex acrílica acetinada sobre massa fina Branco PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 46
- 47. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES 1º PAVIMENTO ESCADA DE EMERGÊNCIA 01, 02 e 03 ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílica acetinada sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm Preto 47

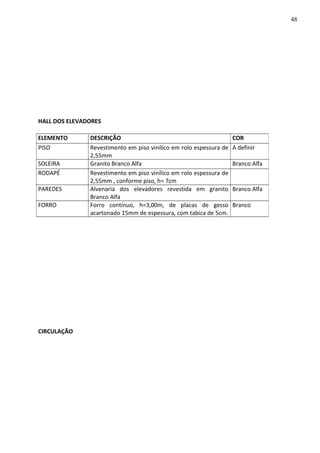

- 48. HALL DOS ELEVADORES CIRCULAÇÃO ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm PAREDES Alvenaria dos elevadores revestida em granito Branco Alfa Branco Alfa FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 48
- 49. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 49

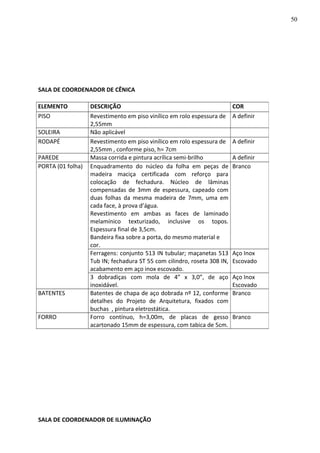

- 50. SALA DE COORDENADORDE CÊNICA SALA DE COORDENADOR DE ILUMINAÇÃO ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 50

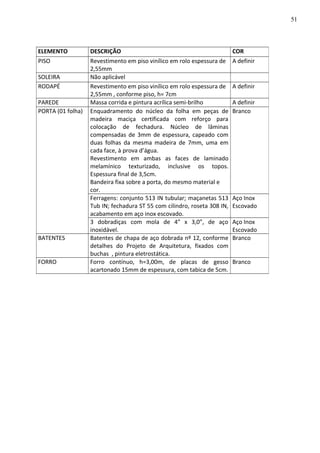

- 51. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 51

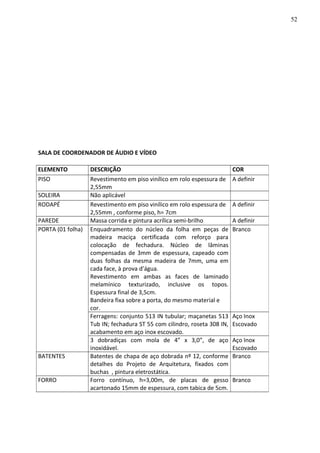

- 52. SALA DE COORDENADORDE ÁUDIO E VÍDEO ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 52

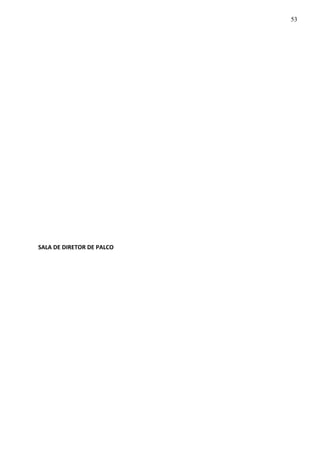

- 53. SALA DE DIRETORDE PALCO 53
- 54. SALA DE REUNIÃO ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 54
- 55. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 55

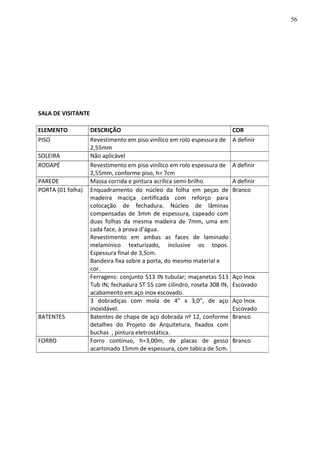

- 56. SALA DE VISITANTE ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 56
- 57. CAMARIM COLETIVO 03e 04 57

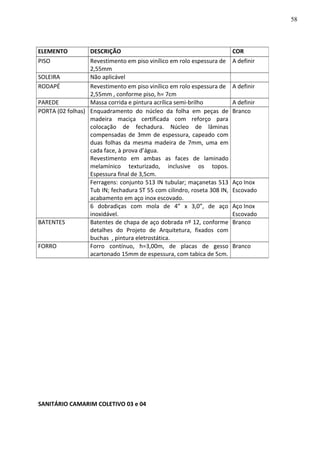

- 58. SANITÁRIO CAMARIM COLETIVO03 e 04 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 58

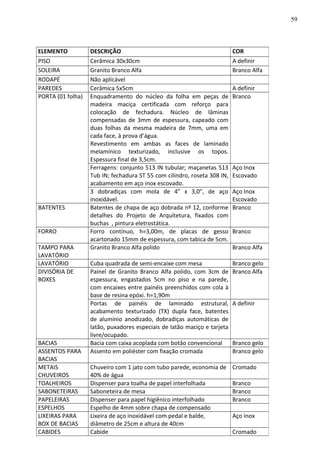

- 59. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo DIVISÓRIA DE BOXES Painel de Granito Branco Alfa polido, com 3cm de espessura, engastados 5cm no piso e na parede, com encaixes entre painéis preenchidos com cola à base de resina epóxi. h=1,90m Branco Alfa Portas de painéis de laminado estrutural, acabamento texturizado (TX) dupla face, batentes de alumínio anodizado, dobradiças automáticas de latão, puxadores especiais de latão maciço e tarjeta livre/ocupado. A definir BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 59
- 60.

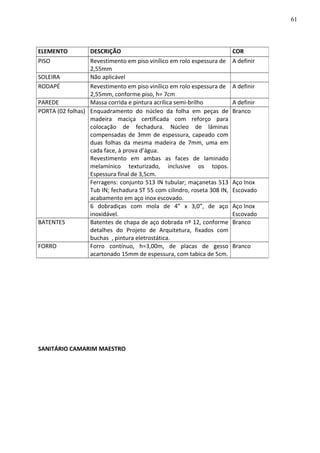

- 61. SANITÁRIO CAMARIM MAESTRO ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 61

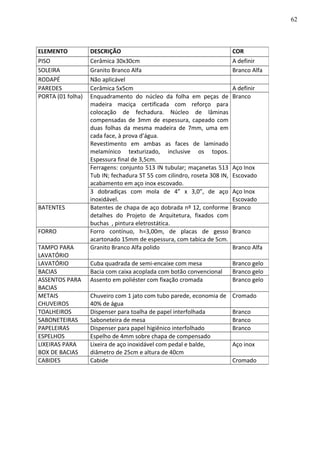

- 62. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 62

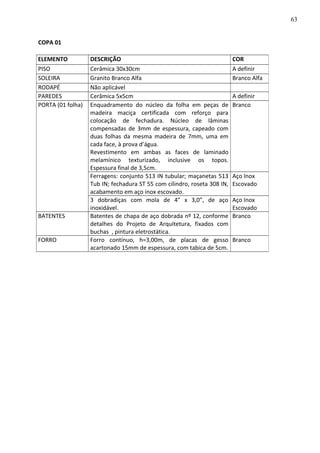

- 63. COPA 01 ELEMENTO DESCRIÇÃOCOR PISO Cerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 63

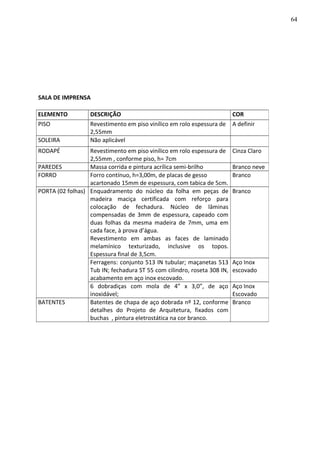

- 64. SALA DE IMPRENSA ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm Cinza Claro PAREDES Massa corrida e pintura acrílica semi-brilho Branco neve FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável; Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática na cor branco. Branco 64
- 65. LAVABO 01 e02 65
- 66. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS PARA BOX DE BACIAS Lixeira de aço inoxidável com pedal e balde, diâmetro de 25cm e altura de 40cm Aço inox CABIDES Cabide Cromado 66

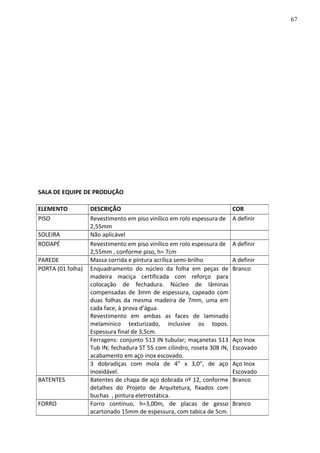

- 67. SALA DE EQUIPEDE PRODUÇÃO ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 67

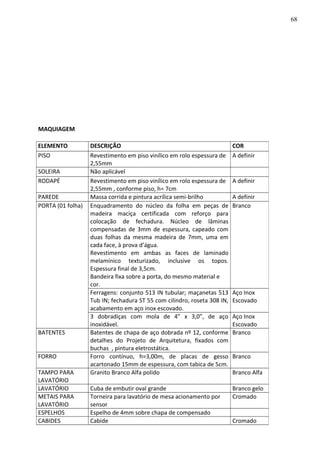

- 68. MAQUIAGEM ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba de embutir oval grande Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado CABIDES Cabide Cromado 68

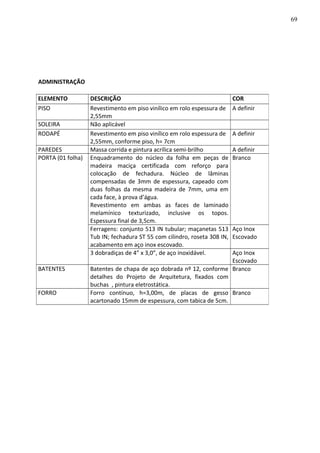

- 69. ADMINISTRAÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDES Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 69

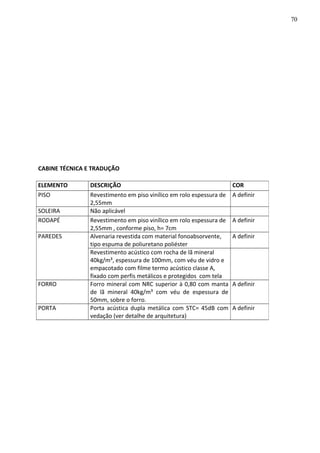

- 70. CABINE TÉCNICA ETRADUÇÃO ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria revestida com material fonoabsorvente, tipo espuma de poliuretano poliéster A definir Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela FORRO Forro mineral com NRC superior à 0,80 com manta de lã mineral 40kg/m³ com véu de espessura de 50mm, sobre o forro. A definir PORTA Porta acústica dupla metálica com STC= 45dB com vedação (ver detalhe de arquitetura) A definir 70

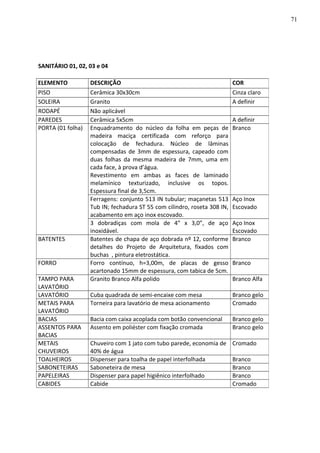

- 71. SANITÁRIO 01, 02,03 e 04 ELEMENTO DESCRIÇÃO COR PISO Cerâmica 30x30cm Cinza claro SOLEIRA Granito A definir RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado 71

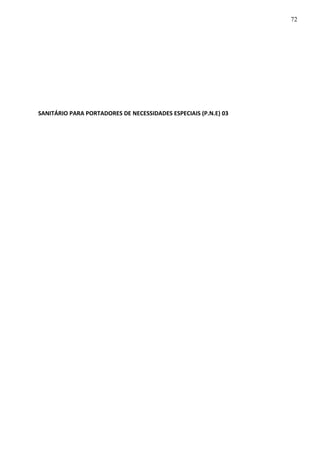

- 72. SANITÁRIO PARA PORTADORESDE NECESSIDADES ESPECIAIS (P.N.E) 03 72
- 73. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRA DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 73
- 74. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES 74

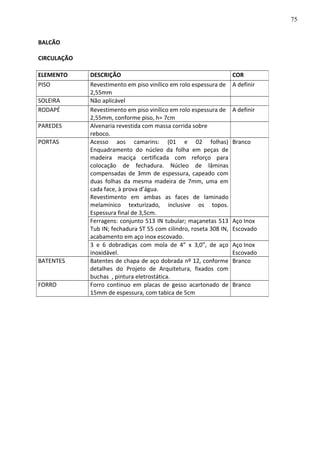

- 75. BALCÃO CIRCULAÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDES Alvenaria revestida com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro continuo em placas de gesso acartonado de 15mm de espessura, com tabica de 5cm Branco 75

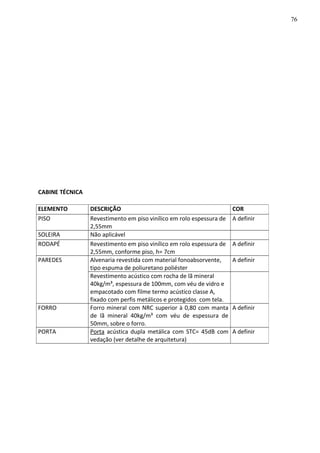

- 76. CABINE TÉCNICA ELEMENTO DESCRIÇÃOCOR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDES Alvenaria revestida com material fonoabsorvente, tipo espuma de poliuretano poliéster A definir Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela. FORRO Forro mineral com NRC superior à 0,80 com manta de lã mineral 40kg/m³ com véu de espessura de 50mm, sobre o forro. A definir PORTA Porta acústica dupla metálica com STC= 45dB com vedação (ver detalhe de arquitetura) A definir 76

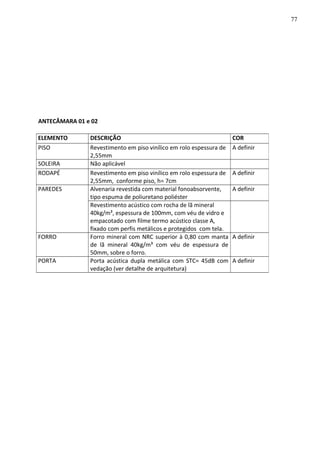

- 77. ANTECÂMARA 01 e02 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDES Alvenaria revestida com material fonoabsorvente, tipo espuma de poliuretano poliéster A definir Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela. FORRO Forro mineral com NRC superior à 0,80 com manta de lã mineral 40kg/m³ com véu de espessura de 50mm, sobre o forro. A definir PORTA Porta acústica dupla metálica com STC= 45dB com vedação (ver detalhe de arquitetura) A definir 77
- 78. ACESSO AO BALCÃO ELEMENTODESCRIÇÃO COR PISO Carpete em placas, de alta resistência, espessura de 3,05mm A definir SOLEIRA Não aplicável RODAPÉ Não aplicável PORTA Porta acústica dupla metálica com STC= 45dB com vedação A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir Revestimento acústico com rocha de lã mineral 40kg/m³, espessura de 100mm, com véu de vidro e empacotado com filme termo acústico classe A, fixado com perfis metálicos e protegidos com tela. FORRO Forro mineral com NRC superior à 0,80 com manta de lã mineral 40kg/m³ com véu de espessura de 50mm, sobre o forro. A definir 78

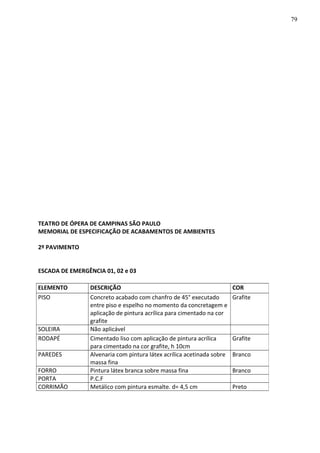

- 79. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES 2º PAVIMENTO ESCADA DE EMERGÊNCIA 01, 02 e 03 ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílica acetinada sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm Preto 79
- 80. HALL DOS ELEVADORES CIRCULAÇÃO ELEMENTODESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PAREDES Alvenaria dos elevadores revestida em granito Branco Alfa Branco Alfa FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 80
- 81. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 81
- 82. CAMARIM 05, 06,07 e 08 SANITÁRIO CAMARIM 05, 06, 07 e 08 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 82

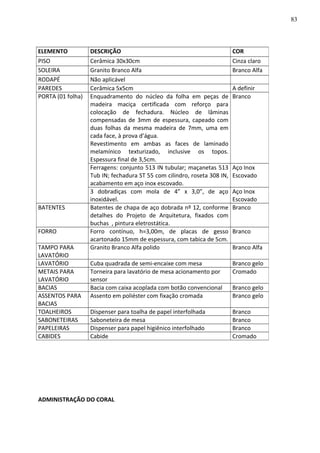

- 83. ADMINISTRAÇÃO DO CORAL ELEMENTODESCRIÇÃO COR PISO Cerâmica 30x30cm Cinza claro SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado 83

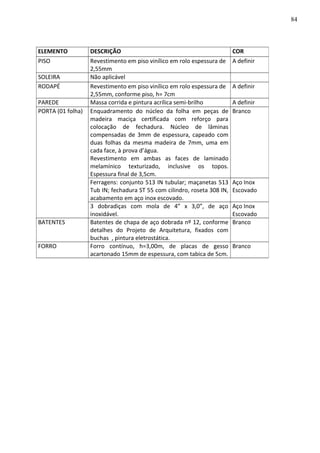

- 84. ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 84

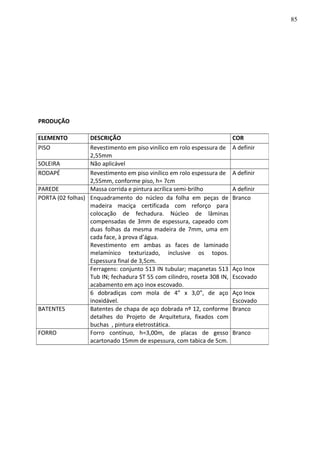

- 85. PRODUÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 85
- 86. LUTHIERIA ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 86

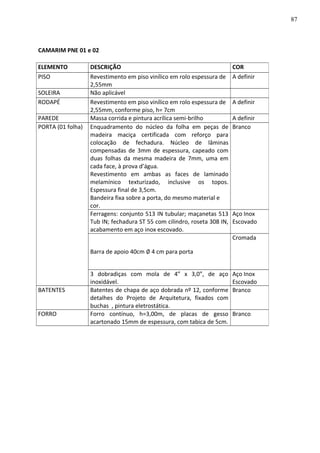

- 87. CAMARIM PNE 01e 02 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 87

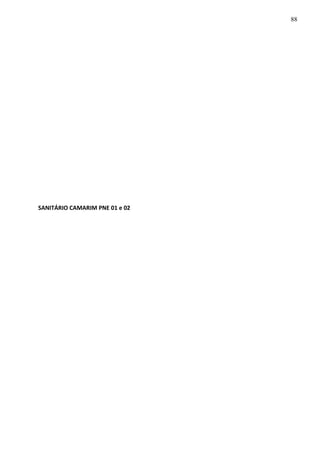

- 88. SANITÁRIO CAMARIM PNE01 e 02 88
- 89. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRA DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 89
- 90.
- 91. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 91

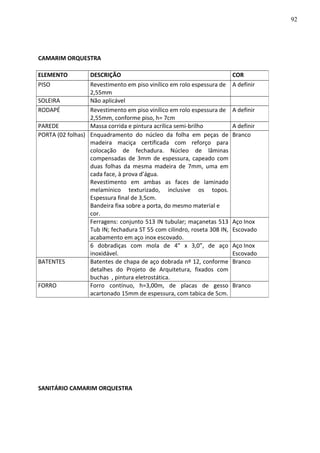

- 92. CAMARIM ORQUESTRA SANITÁRIO CAMARIMORQUESTRA ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 92

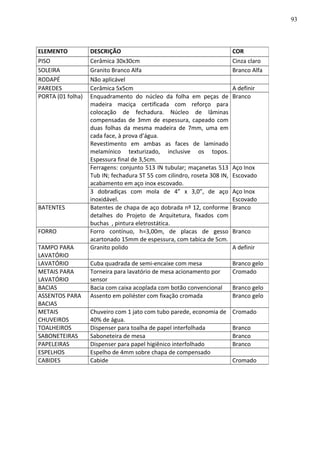

- 93. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm Cinza claro SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito polido A definir LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água. Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco ESPELHOS Espelho de 4mm sobre chapa de compensado CABIDES Cabide Cromado 93

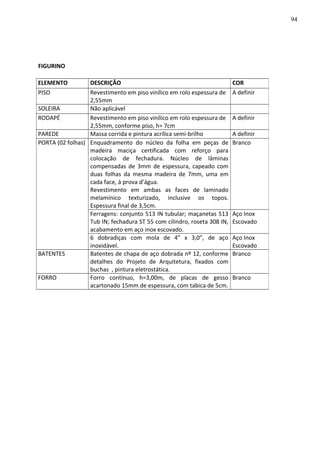

- 94. FIGURINO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm A definir PAREDE Massa corrida e pintura acrílica semi-brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 94

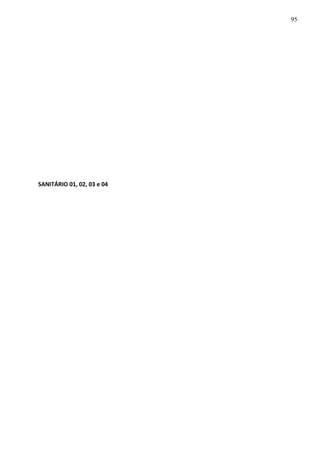

- 95. SANITÁRIO 01, 02,03 e 04 95

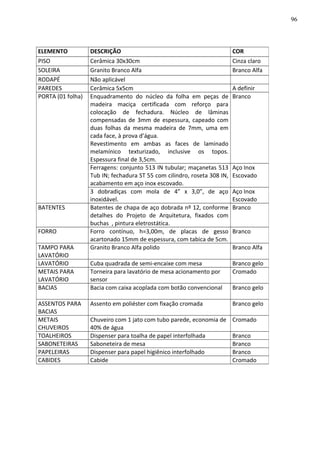

- 96. ELEMENTO DESCRIÇÃO COR PISOCerâmica 30x30cm Cinza claro SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo METAIS CHUVEIROS Chuveiro com 1 jato com tubo parede, economia de 40% de água Cromado TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado 96

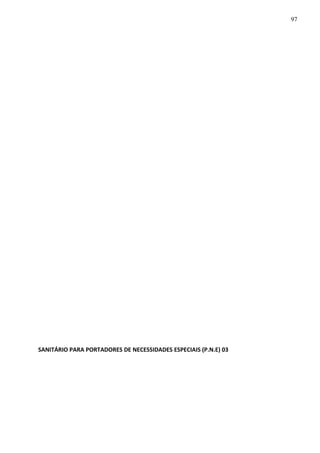

- 97. SANITÁRIO PARA PORTADORESDE NECESSIDADES ESPECIAIS (P.N.E) 03 97
- 98. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRA DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 98

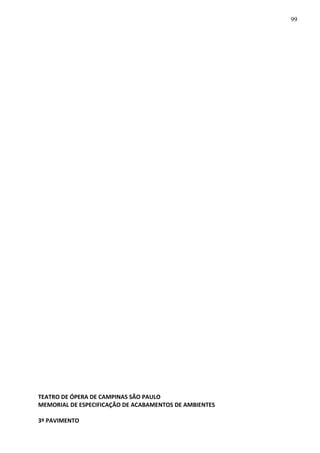

- 99. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES 3º PAVIMENTO 99

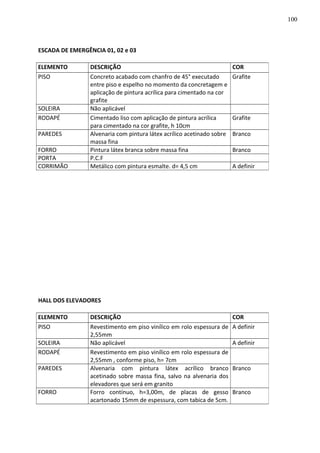

- 100. ESCADA DE EMERGÊNCIA01, 02 e 03 HALL DOS ELEVADORES ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico acetinado sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm A definir ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável A definir RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina, salvo na alvenaria dos elevadores que será em granito Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 100

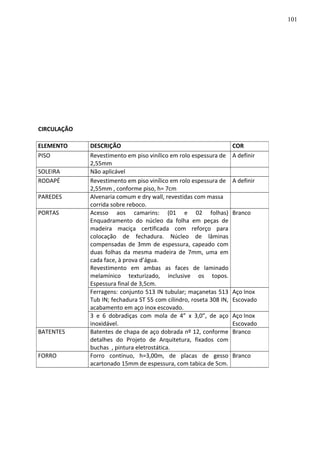

- 101. CIRCULAÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 101
- 102. SALA DE ENSAIO01 e 02 ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Alvenaria com massa corrida e pintura acrílica semi- brilho A definir PORTA (02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 102

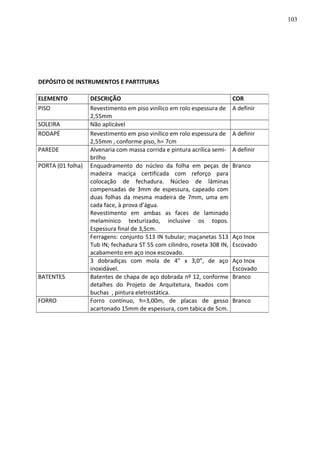

- 103. DEPÓSITO DE INSTRUMENTOSE PARTITURAS ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDE Alvenaria com massa corrida e pintura acrílica semi- brilho A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 103

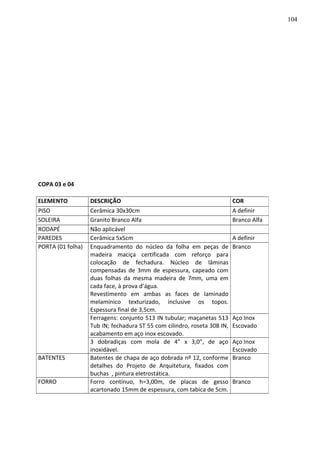

- 104. COPA 03 e04 ELEMENTO DESCRIÇÃO COR PISO Cerâmica 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 104

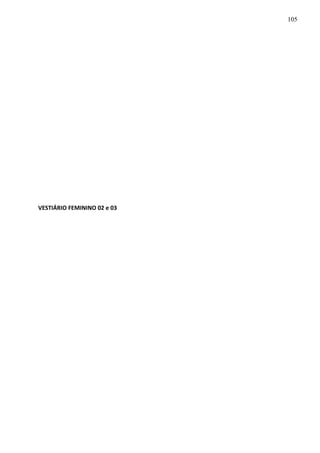

- 105. VESTIÁRIO FEMININO 02e 03 105
- 106. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm Cor a definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHO Espelho de 4mm sobre chapa de compensado 106
- 107. VESTIÁRIO MASCULINO 02e 03 107

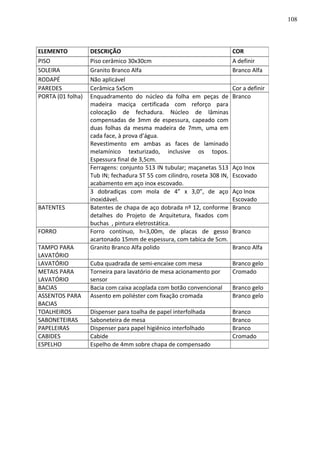

- 108. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm Cor a definir PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco TAMPO PARA LAVATÓRIO Granito Branco Alfa polido Branco Alfa LAVATÓRIO Cuba quadrada de semi-encaixe com mesa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BACIAS Bacia com caixa acoplada com botão convencional Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHO Espelho de 4mm sobre chapa de compensado 108

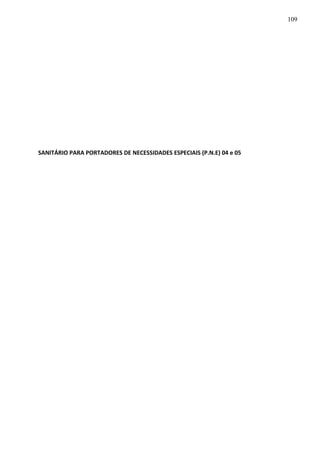

- 109. SANITÁRIO PARA PORTADORESDE NECESSIDADES ESPECIAIS (P.N.E) 04 e 05 109
- 110. ELEMENTO DESCRIÇÃO COR PISOPiso cerâmico 30x30cm A definir SOLEIRA Granito Branco Alfa Branco Alfa RODAPÉ Não aplicável PAREDES Cerâmica 5x5cm A definir PORTA (01 Folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Bandeira fixa sobre a porta, do mesmo material e cor Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado Barra de apoio 40cm ∅ 4 cm para porta Cromada 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco LAVATÓRIO Lavatório com coluna suspensa Branco gelo METAIS PARA LAVATÓRIO Torneira para lavatório de mesa acionamento por sensor Cromado BARRA DE APOIO Barra de apoio 80cm ∅ 4cm Cromado BACIAS Bacia convencional linha conforto com abertura frontal Branco gelo ASSENTOS PARA BACIAS Assento em poliéster com fixação cromada Branco gelo TOALHEIROS Dispenser para toalha de papel interfolhada Branco SABONETEIRAS Saboneteira de mesa Branco PAPELEIRAS Dispenser para papel higiênico interfolhado Branco CABIDES Cabide Cromado ESPELHOS Espelho de 4mm sobre chapa de compensado LIXEIRAS Cesto aramado, redondo de aço inox escovado Aço inox escovado 110

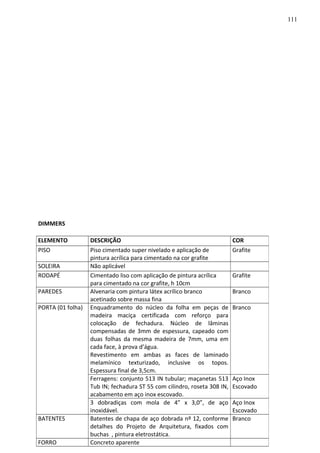

- 111. DIMMERS ELEMENTO DESCRIÇÃO COR PISOPiso cimentado super nivelado e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina Branco PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Concreto aparente 111

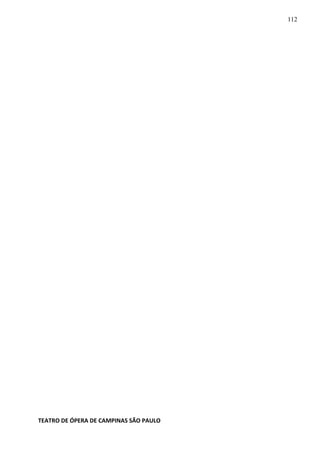

- 112. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO 112

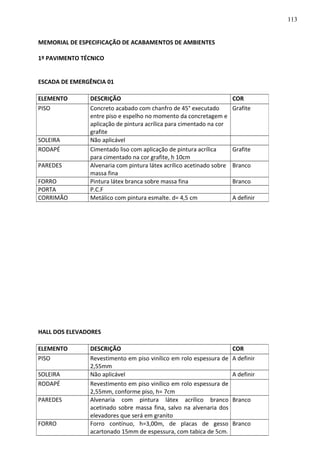

- 113. MEMORIAL DE ESPECIFICAÇÃODE ACABAMENTOS DE AMBIENTES 1º PAVIMENTO TÉCNICO ESCADA DE EMERGÊNCIA 01 HALL DOS ELEVADORES ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico acetinado sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm A definir ELEMENTO DESCRIÇÃO COR PISO Revestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável A definir RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm, conforme piso, h= 7cm PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina, salvo na alvenaria dos elevadores que será em granito Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 113

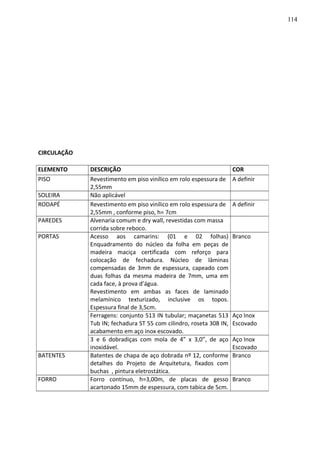

- 114. CIRCULAÇÃO ELEMENTO DESCRIÇÃO COR PISORevestimento em piso vinílico em rolo espessura de 2,55mm A definir SOLEIRA Não aplicável RODAPÉ Revestimento em piso vinílico em rolo espessura de 2,55mm , conforme piso, h= 7cm A definir PAREDES Alvenaria comum e dry wall, revestidas com massa corrida sobre reboco. PORTAS Acesso aos camarins: (01 e 02 folhas) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 e 6 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Forro contínuo, h=3,00m, de placas de gesso acartonado 15mm de espessura, com tabica de 5cm. Branco 114
- 115. AR CONDICIONADO ELEMENTO DESCRIÇÃOCOR PISO Contra piso acústico em concreto de 14cm + isopor de 25mm + manta viapol – Ver projeto de Acústica A definir SOLEIRA Não aplicável RODAPÉ Não aplicável Revestimento acústico nas paredes com placa cimentícia de madeira mineralizada - natural pintada - 440kg/m³ - com 25mm de espessura. Ver projeto de Acústica FORRO Concreto aparente 115

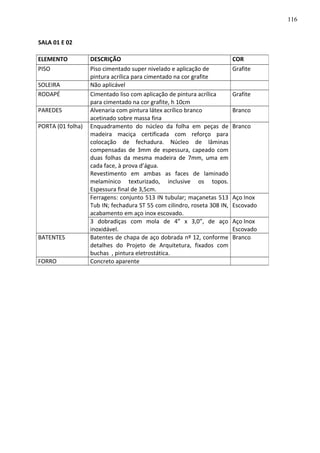

- 116. SALA 01 E02 ELEMENTO DESCRIÇÃO COR PISO Piso cimentado super nivelado e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina Branco PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Concreto aparente 116

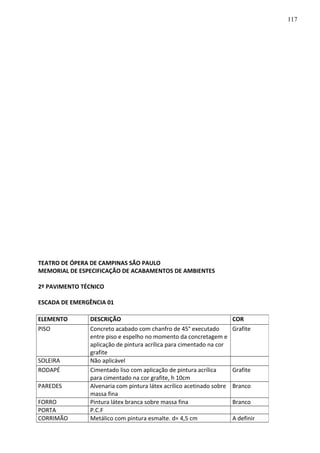

- 117. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES 2º PAVIMENTO TÉCNICO ESCADA DE EMERGÊNCIA 01 ELEMENTO DESCRIÇÃO COR PISO Concreto acabado com chanfro de 45° executado entre piso e espelho no momento da concretagem e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico acetinado sobre massa fina Branco FORRO Pintura látex branca sobre massa fina Branco PORTA P.C.F CORRIMÃO Metálico com pintura esmalte. d= 4,5 cm A definir 117

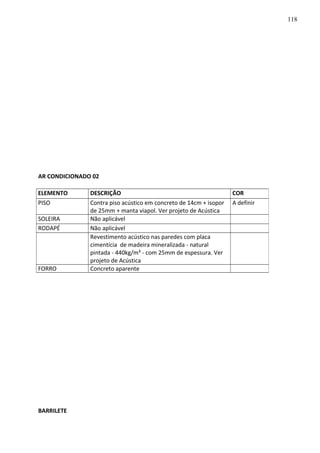

- 118. AR CONDICIONADO 02 BARRILETE ELEMENTODESCRIÇÃO COR PISO Contra piso acústico em concreto de 14cm + isopor de 25mm + manta viapol. Ver projeto de Acústica A definir SOLEIRA Não aplicável RODAPÉ Não aplicável Revestimento acústico nas paredes com placa cimentícia de madeira mineralizada - natural pintada - 440kg/m³ - com 25mm de espessura. Ver projeto de Acústica FORRO Concreto aparente 118

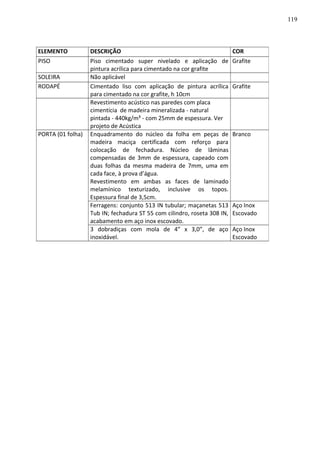

- 119. ELEMENTO DESCRIÇÃO COR PISOPiso cimentado super nivelado e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite Revestimento acústico nas paredes com placa cimentícia de madeira mineralizada - natural pintada - 440kg/m³ - com 25mm de espessura. Ver projeto de Acústica PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado 119

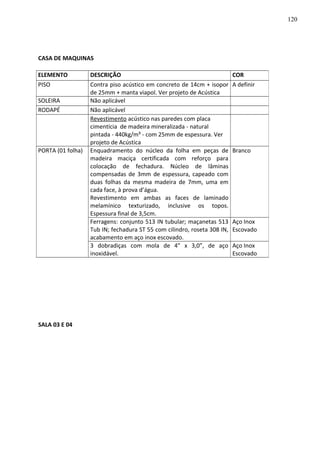

- 120. CASA DE MAQUINAS SALA03 E 04 ELEMENTO DESCRIÇÃO COR PISO Contra piso acústico em concreto de 14cm + isopor de 25mm + manta viapol. Ver projeto de Acústica A definir SOLEIRA Não aplicável RODAPÉ Não aplicável Revestimento acústico nas paredes com placa cimentícia de madeira mineralizada - natural pintada - 440kg/m³ - com 25mm de espessura. Ver projeto de Acústica PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado 120

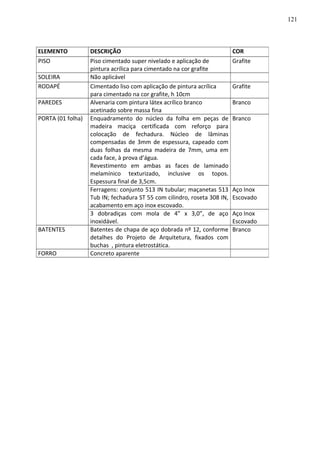

- 121. ELEMENTO DESCRIÇÃO COR PISOPiso cimentado super nivelado e aplicação de pintura acrílica para cimentado na cor grafite Grafite SOLEIRA Não aplicável RODAPÉ Cimentado liso com aplicação de pintura acrílica para cimentado na cor grafite, h 10cm Grafite PAREDES Alvenaria com pintura látex acrílico branco acetinado sobre massa fina Branco PORTA (01 folha) Enquadramento do núcleo da folha em peças de madeira maciça certificada com reforço para colocação de fechadura. Núcleo de lâminas compensadas de 3mm de espessura, capeado com duas folhas da mesma madeira de 7mm, uma em cada face, à prova d’água. Revestimento em ambas as faces de laminado melamínico texturizado, inclusive os topos. Espessura final de 3,5cm. Branco Ferragens: conjunto 513 IN tubular; maçanetas 513 Tub IN; fechadura ST 55 com cilindro, roseta 308 IN, acabamento em aço inox escovado. Aço Inox Escovado 3 dobradiças com mola de 4” x 3,0”, de aço inoxidável. Aço Inox Escovado BATENTES Batentes de chapa de aço dobrada nº 12, conforme detalhes do Projeto de Arquitetura, fixados com buchas , pintura eletrostática. Branco FORRO Concreto aparente 121

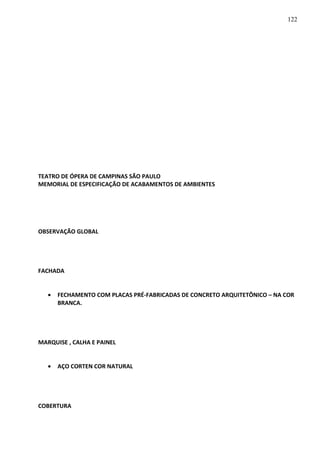

- 122. TEATRO DE ÓPERADE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES OBSERVAÇÃO GLOBAL FACHADA • FECHAMENTO COM PLACAS PRÉ-FABRICADAS DE CONCRETO ARQUITETÔNICO – NA COR BRANCA. MARQUISE , CALHA E PAINEL • AÇO CORTEN COR NATURAL COBERTURA 122

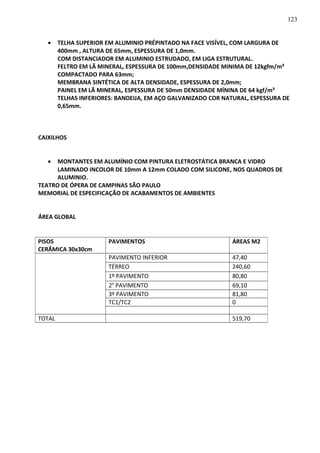

- 123. • TELHA SUPERIOREM ALUMINIO PRÉPINTADO NA FACE VISÍVEL, COM LARGURA DE 400mm , ALTURA DE 65mm, ESPESSURA DE 1,0mm. COM DISTANCIADOR EM ALUMINIO ESTRUDADO, EM LIGA ESTRUTURAL. FELTRO EM LÃ MINERAL, ESPESSURA DE 100mm,DENSIDADE MINIMA DE 12kgfm/m³ COMPACTADO PARA 63mm; MEMBRANA SINTÉTICA DE ALTA DENSIDADE, ESPESSURA DE 2,0mm; PAINEL EM LÃ MINERAL, ESPESSURA DE 50mm DENSIDADE MÍNINA DE 64 kgf/m³ TELHAS INFERIORES: BANDEIJA, EM AÇO GALVANIZADO COR NATURAL, ESPESSURA DE 0,65mm. CAIXILHOS • MONTANTES EM ALUMÍNIO COM PINTURA ELETROSTÁTICA BRANCA E VIDRO LAMINADO INCOLOR DE 10mm A 12mm COLADO COM SILICONE, NOS QUADROS DE ALUMINIO. TEATRO DE ÓPERA DE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES ÁREA GLOBAL PISOS CERÂMICA 30x30cm PAVIMENTOS ÁREAS M2 PAVIMENTO INFERIOR 47,40 TÉRREO 240,60 1º PAVIMENTO 80,80 2° PAVIMENTO 69,10 3º PAVIMENTO 81,80 TC1/TC2 0 TOTAL 519,70 123

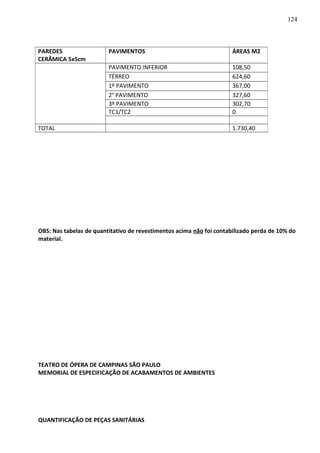

- 124. OBS: Nas tabelasde quantitativo de revestimentos acima não foi contabilizado perda de 10% do material. TEATRO DE ÓPERA DE CAMPINAS SÃO PAULO MEMORIAL DE ESPECIFICAÇÃO DE ACABAMENTOS DE AMBIENTES QUANTIFICAÇÃO DE PEÇAS SANITÁRIAS PAREDES CERÂMICA 5x5cm PAVIMENTOS ÁREAS M2 PAVIMENTO INFERIOR 108,50 TÉRREO 624,60 1º PAVIMENTO 367,00 2° PAVIMENTO 327,60 3º PAVIMENTO 302,70 TC1/TC2 0 TOTAL 1.730,40 124

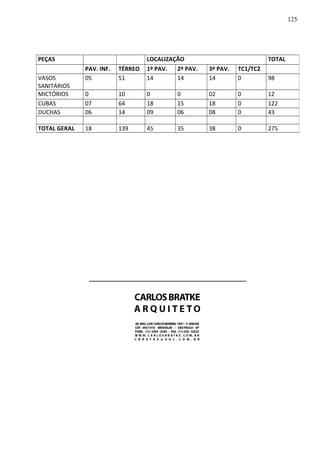

- 125. _________________________________________________ PEÇAS LOCALIZAÇÃO TOTAL PAV.INF. TÉRREO 1º PAV. 2º PAV. 3º PAV. TC1/TC2 VASOS SANITÁRIOS 05 51 14 14 14 0 98 MICTÓRIOS 0 10 0 0 02 0 12 CUBAS 07 64 18 15 18 0 122 DUCHAS 06 14 09 06 08 0 43 TOTAL GERAL 18 139 45 35 38 0 275 125
