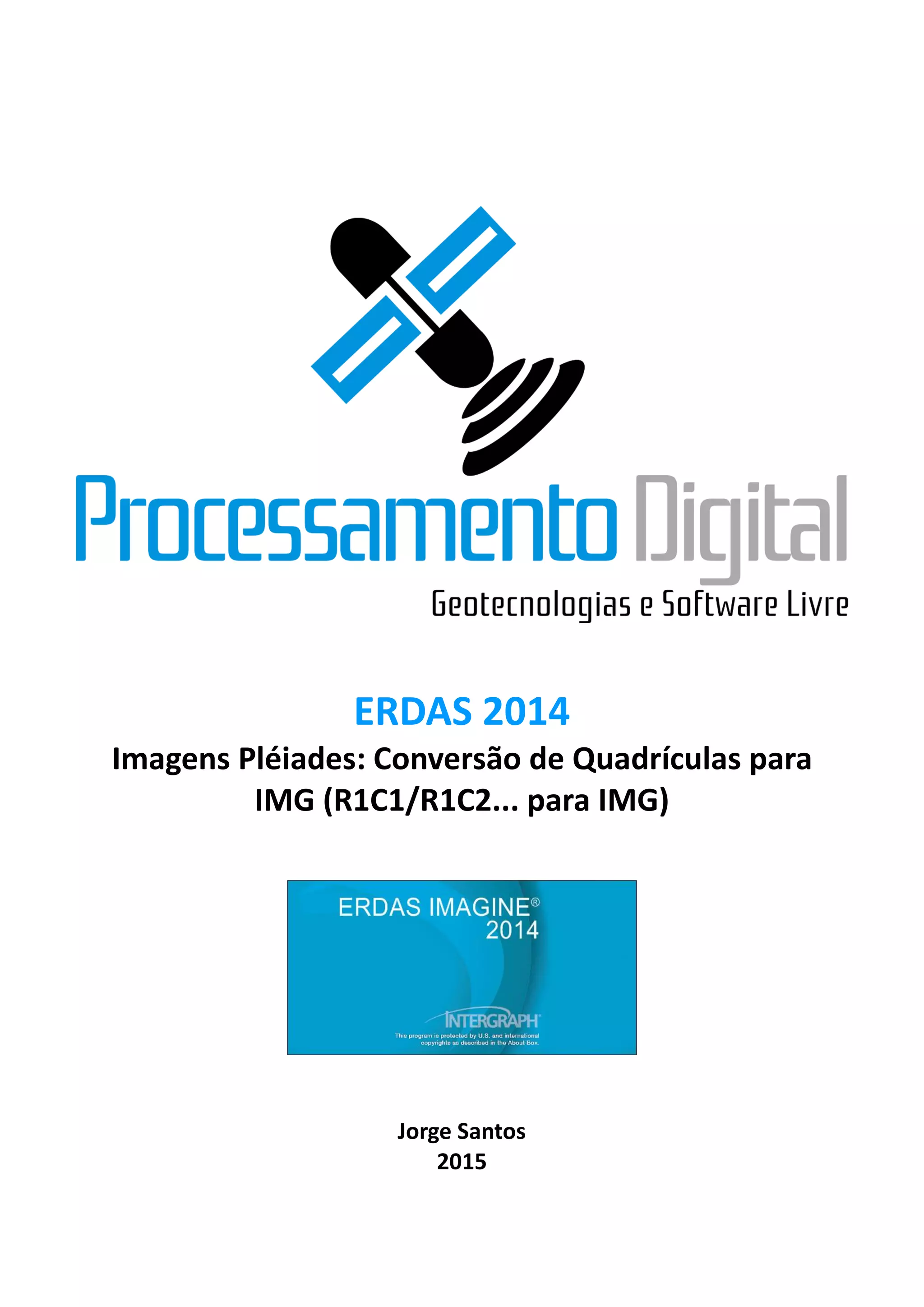

1. 1
ERDAS 2014
Imagens Pléiades: Conversão de Quadrículas para
IMG (R1C1/R1C2... para IMG)
Jorge Santos
2015

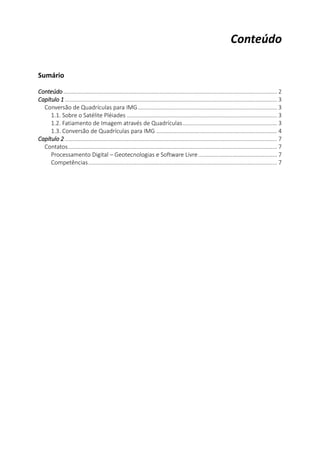

2. 2
Conteúdo
Sumário
Conteúdo .......................................................................................................................................... 2
Capítulo 1 ......................................................................................................................................... 3
Conversão de Quadrículas para IMG.......................................................................................... 3
1.1. Sobre o Satélite Pléiades ................................................................................................. 3
1.2. Fatiamento de Imagem através de Quadrículas............................................................. 3
1.3. Conversão de Quadrículas para IMG .............................................................................. 4
Capítulo 2 ......................................................................................................................................... 7
Contatos....................................................................................................................................... 7
Processamento Digital – Geotecnologias e Software Livre................................................... 7
Competências.......................................................................................................................... 7

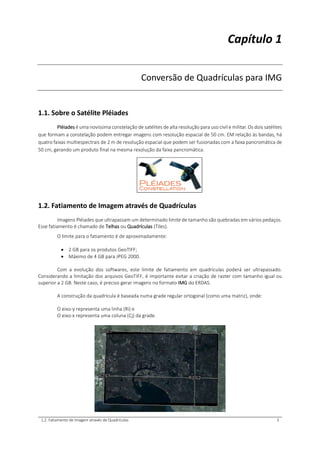

3. 1.2. Fatiamento de Imagem através de Quadrículas 3
Capítulo 1
Conversão de Quadrículas para IMG
1.1. Sobre o Satélite Pléiades
Pléiades é uma novíssima constelação de satélites de alta resolução para uso civil e militar. Os dois satélites
que formam a constelação podem entregar imagens com resolução espacial de 50 cm. EM relação às bandas, há
quatro faixas multiespectrais de 2 m de resolução espacial que podem ser fusionadas com a faixa pancromática de
50 cm, gerando um produto final na mesma resolução da faixa pancromática.
1.2. Fatiamento de Imagem através de Quadrículas
Imagens Pléiades que ultrapassam um determinado limite de tamanho são quebradas em vários pedaços.
Esse fatiamento é chamado de Telhas ou Quadrículas (Tiles).
O limite para o fatiamento é de aproximadamente:
 2 GB para os produtos GeoTIFF;
 Máximo de 4 GB para JPEG 2000.
Com a evolução dos softwares, este limite de fatiamento em quadrículas poderá ser ultrapassado.
Considerando a limitação dos arquivos GeoTIFF, é importante evitar a criação de raster com tamanho igual ou
superior a 2 GB. Neste caso, é preciso gerar imagens no formato IMG do ERDAS.
A construção da quadrícula é baseada numa grade regular ortogonal (como uma matriz), onde:
O eixo-y representa uma linha (Ri) e
O eixo-x representa uma coluna (Cj) da grade.

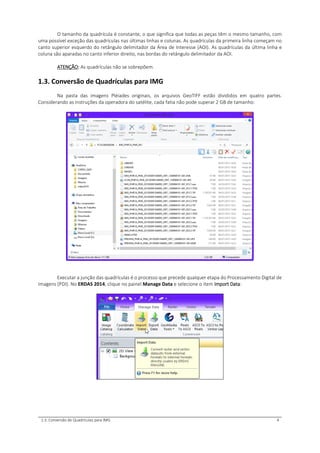

4. 1.3. Conversão de Quadrículas para IMG 4
O tamanho da quadrícula é constante, o que significa que todas as peças têm o mesmo tamanho, com
uma possível exceção das quadrículas nas últimas linhas e colunas. As quadrículas da primeira linha começam no
canto superior esquerdo do retângulo delimitador da Área de Interesse (AOI). As quadrículas da última linha e
coluna são aparadas no canto inferior direito, nas bordas do retângulo delimitador da AOI.
ATENÇÃO: As quadrículas não se sobrepõem.
1.3. Conversão de Quadrículas para IMG
Na pasta das imagens Pléiades originais, os arquivos GeoTIFF estão divididos em quatro partes.
Considerando as instruções da operadora do satélite, cada fatia não pode superar 2 GB de tamanho:
Executar a junção das quadrículas é o processo que precede qualquer etapa do Processamento Digital de
Imagens (PDI). No ERDAS 2014, clique no painel Manage Data e selecione o item Import Data:

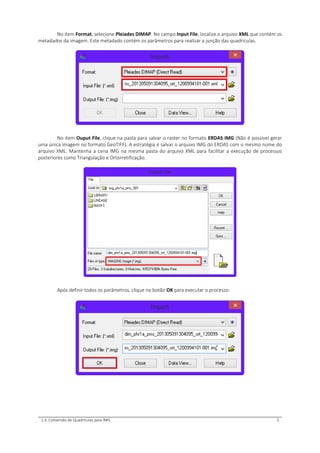

5. 1.3. Conversão de Quadrículas para IMG 5
No item Format, selecione Pleiades DIMAP. No campo Input File, localize o arquivo XML que contém os
metadados da imagem. Este metadado contém os parâmetros para realizar a junção das quadrículas.
No item Ouput File, clique na pasta para salvar o raster no formato ERDAS IMG (Não é possível gerar
uma única imagem no formato GeoTIFF). A estratégia é salvar o arquivo IMG do ERDAS com o mesmo nome do
arquivo XML. Mantenha a cena IMG na mesma pasta do arquivo XML para facilitar a execução de processos
posteriores como Triangulação e Ortorretificação.
Após definir todos os parâmetros, clique no botão OK para executar o processo:

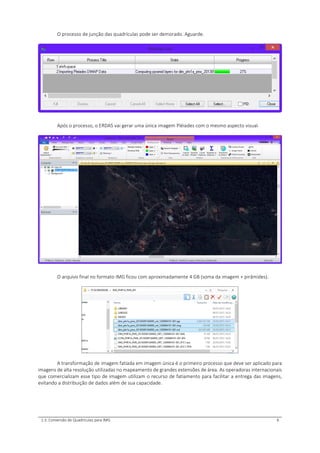

6. 1.3. Conversão de Quadrículas para IMG 6
O processo de junção das quadrículas pode ser demorado. Aguarde.
Após o processo, o ERDAS vai gerar uma única imagem Pléiades com o mesmo aspecto visual.
O arquivo final no formato IMG ficou com aproximadamente 4 GB (soma da imagem + pirâmides).
A transformação de imagem fatiada em imagem única é o primeiro processo que deve ser aplicado para
imagens de alta resolução utilizadas no mapeamento de grandes extensões de área. As operadoras internacionais
que comercializam esse tipo de imagem utilizam o recurso de fatiamento para facilitar a entrega das imagens,
evitando a distribuição de dados além de sua capacidade.

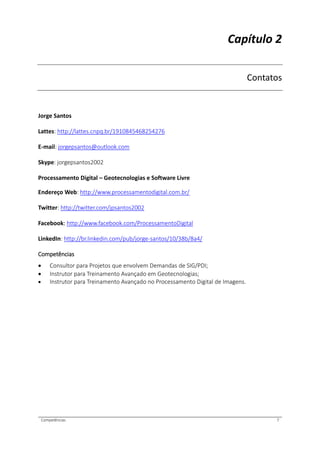

7. Competências 7
