Este documento apresenta cálculos de vazão de ar para a pressurização de três escadas de um teatro, considerando vazamentos por portas abertas e fechadas. Para cada escada, calcula-se a vazão inicial por vazamento de portas, aplicam-se fatores de segurança e adota-se o valor mais alto entre cálculo por portas abertas ou fechadas. A vazão final adotada para cada escada é de aproximadamente 18.000 m3/h.

1. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
1

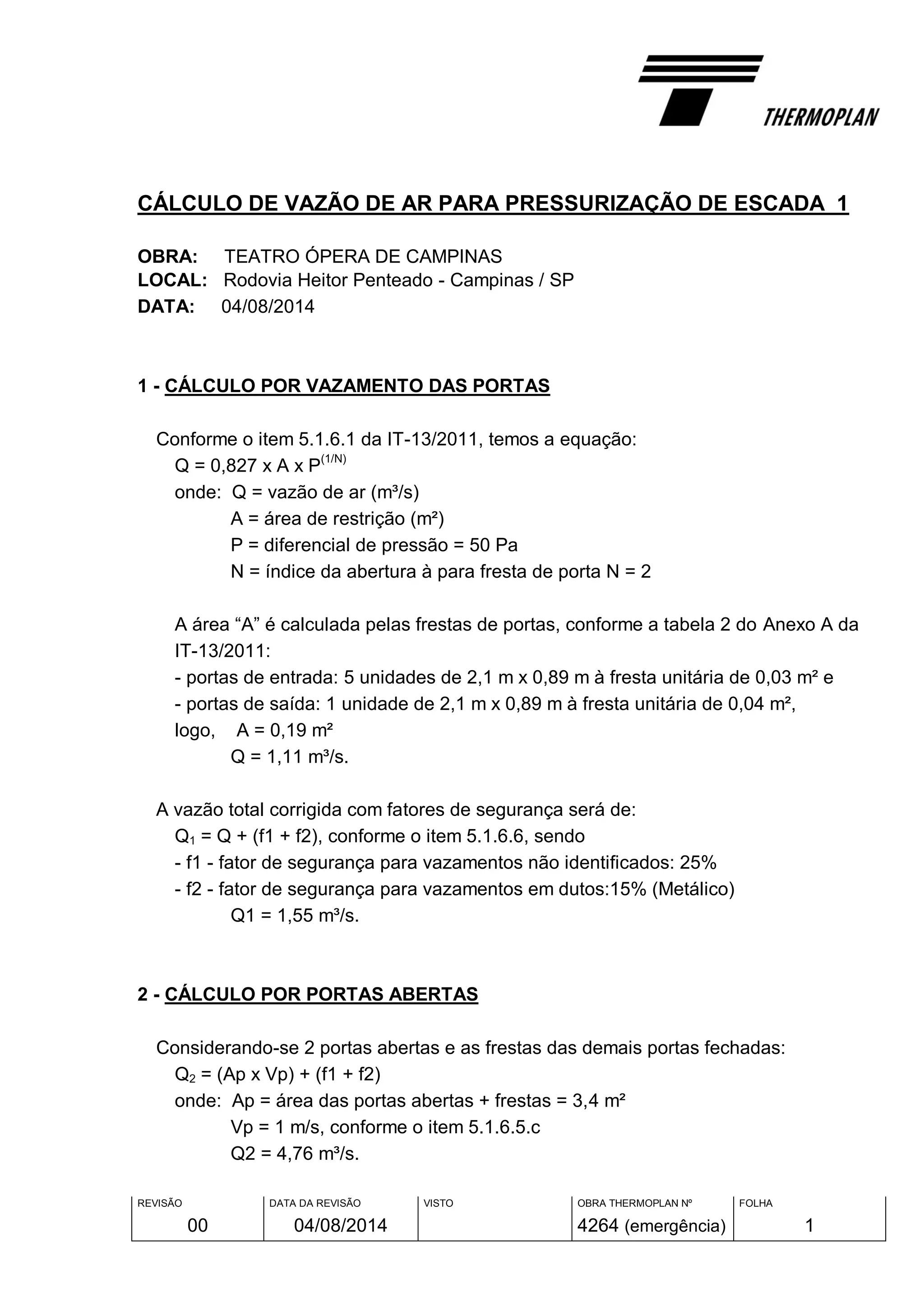

CÁLCULO DE VAZÃO DE AR PARA PRESSURIZAÇÃO DE ESCADA 1
OBRA: TEATRO ÓPERA DE CAMPINAS
LOCAL: Rodovia Heitor Penteado - Campinas / SP
DATA: 04/08/2014
1 - CÁLCULO POR VAZAMENTO DAS PORTAS
Conforme o item 5.1.6.1 da IT-13/2011, temos a equação:
Q = 0,827 x A x P
(1/N)
onde: Q = vazão de ar (m³/s)
A = área de restrição (m²)
P = diferencial de pressão = 50 Pa
N = índice da abertura à para fresta de porta N = 2
A área “A” é calculada pelas frestas de portas, conforme a tabela 2 do Anexo A da
IT-13/2011:
- portas de entrada: 5 unidades de 2,1 m x 0,89 m à fresta unitária de 0,03 m² e
- portas de saída: 1 unidade de 2,1 m x 0,89 m à fresta unitária de 0,04 m²,
logo, A = 0,19 m²
Q = 1,11 m³/s.
A vazão total corrigida com fatores de segurança será de:
Q1 = Q + (f1 + f2), conforme o item 5.1.6.6, sendo
- f1 - fator de segurança para vazamentos não identificados: 25%
- f2 - fator de segurança para vazamentos em dutos:15% (Metálico)
Q1 = 1,55 m³/s.
2 - CÁLCULO POR PORTAS ABERTAS
Considerando-se 2 portas abertas e as frestas das demais portas fechadas:
Q2 = (Ap x Vp) + (f1 + f2)
onde: Ap = área das portas abertas + frestas = 3,4 m²
Vp = 1 m/s, conforme o item 5.1.6.5.c
Q2 = 4,76 m³/s.

2. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
2

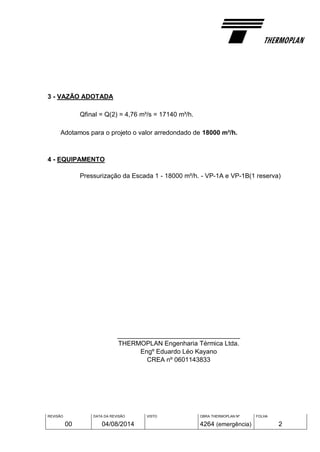

3 - VAZÃO ADOTADA
Qfinal = Q(2) = 4,76 m³/s = 17140 m³/h.
Adotamos para o projeto o valor arredondado de 18000 m³/h.
4 - EQUIPAMENTO
Pressurização da Escada 1 - 18000 m³/h. - VP-1A e VP-1B(1 reserva)
__________________________________
THERMOPLAN Engenharia Térmica Ltda.
Engº Eduardo Léo Kayano
CREA nº 0601143833

3. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
3
CÁLCULO DE VAZÃO DE AR PARA PRESSURIZAÇÃO DE ESCADA 2
OBRA: TEATRO ÓPERA DE CAMPINAS
LOCAL: Rodovia Heitor Penteado - Campinas / SP
DATA: 04/08/2014
1 - CÁLCULO POR VAZAMENTO DAS PORTAS
Conforme o item 5.1.6.1 da IT-13/2011, temos a equação:
Q = 0,827 x A x P
(1/N)
onde: Q = vazão de ar (m³/s)
A = área de restrição (m²)
P = diferencial de pressão = 50 Pa
N = índice da abertura à para fresta de porta N = 2
A área “A” é calculada pelas frestas de portas, conforme a tabela 2 do Anexo A da
IT-13/2011:
- portas de entrada: 4 unidades de 2,1 m x 0,89 m à fresta unitária de 0,03 m² e
- portas de saída: 1 unidade de 2,1 m x 0,89 m à fresta unitária de 0,04 m²,
logo, A = 0,16 m²
Q = 0,94 m³/s.
A vazão total corrigida com fatores de segurança será de:
Q1 = Q + (f1 + f2), conforme o item 5.1.6.6, sendo
- f1 - fator de segurança para vazamentos não identificados: 25%
- f2 - fator de segurança para vazamentos em dutos:15% (Metálico)
Q1 = 1,32 m³/s.
2 - CÁLCULO POR PORTAS ABERTAS
Considerando-se 2 portas abertas e as frestas das demais portas fechadas:
Q2 = (Ap x Vp) + (f1 + f2)
onde: Ap = área das portas abertas + frestas = 3,37 m²
Vp = 1 m/s, conforme o item 5.1.6.5.c
Q2 = 4,72 m³/s.

4. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
4

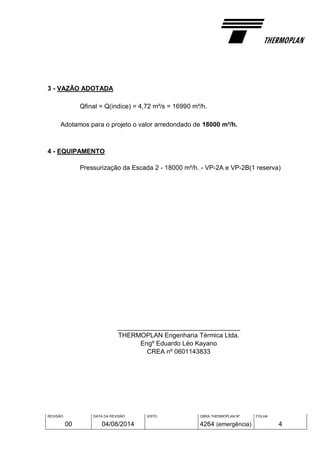

3 - VAZÃO ADOTADA
Qfinal = Q(indice) = 4,72 m³/s = 16990 m³/h.
Adotamos para o projeto o valor arredondado de 18000 m³/h.
4 - EQUIPAMENTO
Pressurização da Escada 2 - 18000 m³/h. - VP-2A e VP-2B(1 reserva)
__________________________________
THERMOPLAN Engenharia Térmica Ltda.
Engº Eduardo Léo Kayano
CREA nº 0601143833

5. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
5

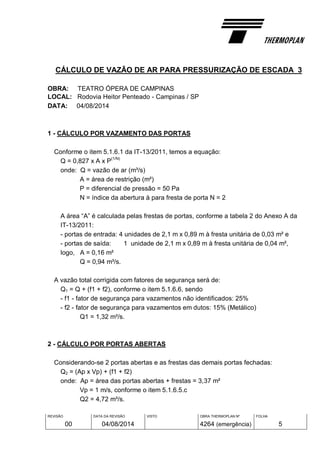

CÁLCULO DE VAZÃO DE AR PARA PRESSURIZAÇÃO DE ESCADA 3
OBRA: TEATRO ÓPERA DE CAMPINAS
LOCAL: Rodovia Heitor Penteado - Campinas / SP
DATA: 04/08/2014
1 - CÁLCULO POR VAZAMENTO DAS PORTAS
Conforme o item 5.1.6.1 da IT-13/2011, temos a equação:
Q = 0,827 x A x P
(1/N)
onde: Q = vazão de ar (m³/s)
A = área de restrição (m²)
P = diferencial de pressão = 50 Pa
N = índice da abertura à para fresta de porta N = 2
A área “A” é calculada pelas frestas de portas, conforme a tabela 2 do Anexo A da
IT-13/2011:
- portas de entrada: 4 unidades de 2,1 m x 0,89 m à fresta unitária de 0,03 m² e
- portas de saída: 1 unidade de 2,1 m x 0,89 m à fresta unitária de 0,04 m²,
logo, A = 0,16 m²
Q = 0,94 m³/s.
A vazão total corrigida com fatores de segurança será de:
Q1 = Q + (f1 + f2), conforme o item 5.1.6.6, sendo
- f1 - fator de segurança para vazamentos não identificados: 25%
- f2 - fator de segurança para vazamentos em dutos: 15% (Metálico)
Q1 = 1,32 m³/s.
2 - CÁLCULO POR PORTAS ABERTAS
Considerando-se 2 portas abertas e as frestas das demais portas fechadas:
Q2 = (Ap x Vp) + (f1 + f2)
onde: Ap = área das portas abertas + frestas = 3,37 m²
Vp = 1 m/s, conforme o item 5.1.6.5.c
Q2 = 4,72 m³/s.

6. REVISÃO
00
DATA DA REVISÃO
04/08/2014
VISTO OBRA THERMOPLAN Nº
4264 (emergência)
FOLHA
6
3 - VAZÃO ADOTADA
Qfinal = Q(2) = 4,72 m³/s = 16990 m³/h.
Adotamos para o projeto o valor arredondado de 18000 m³/h.
4 - EQUIPAMENTO
Pressurização da Escada 3 - 18000 m³/h. - VP-3A e VP-3B(1 reserva)
__________________________________
THERMOPLAN Engenharia Térmica Ltda.
Engº Eduardo Léo Kayano
CREA nº 0601143833
