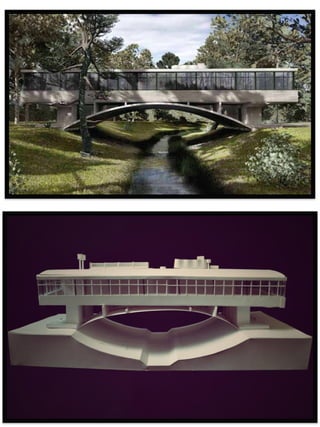

O documento descreve a Casa da Ponte projetada por Amancio Williams em Mar del Plata, Argentina. A casa é composta por concreto, vidro e aço e é dividida em áreas social e íntima. Ela é implantada sobre uma estrutura em formato de ponte que aproveita a declividade do terreno e libera o espaço ao redor.
Casa da ponte

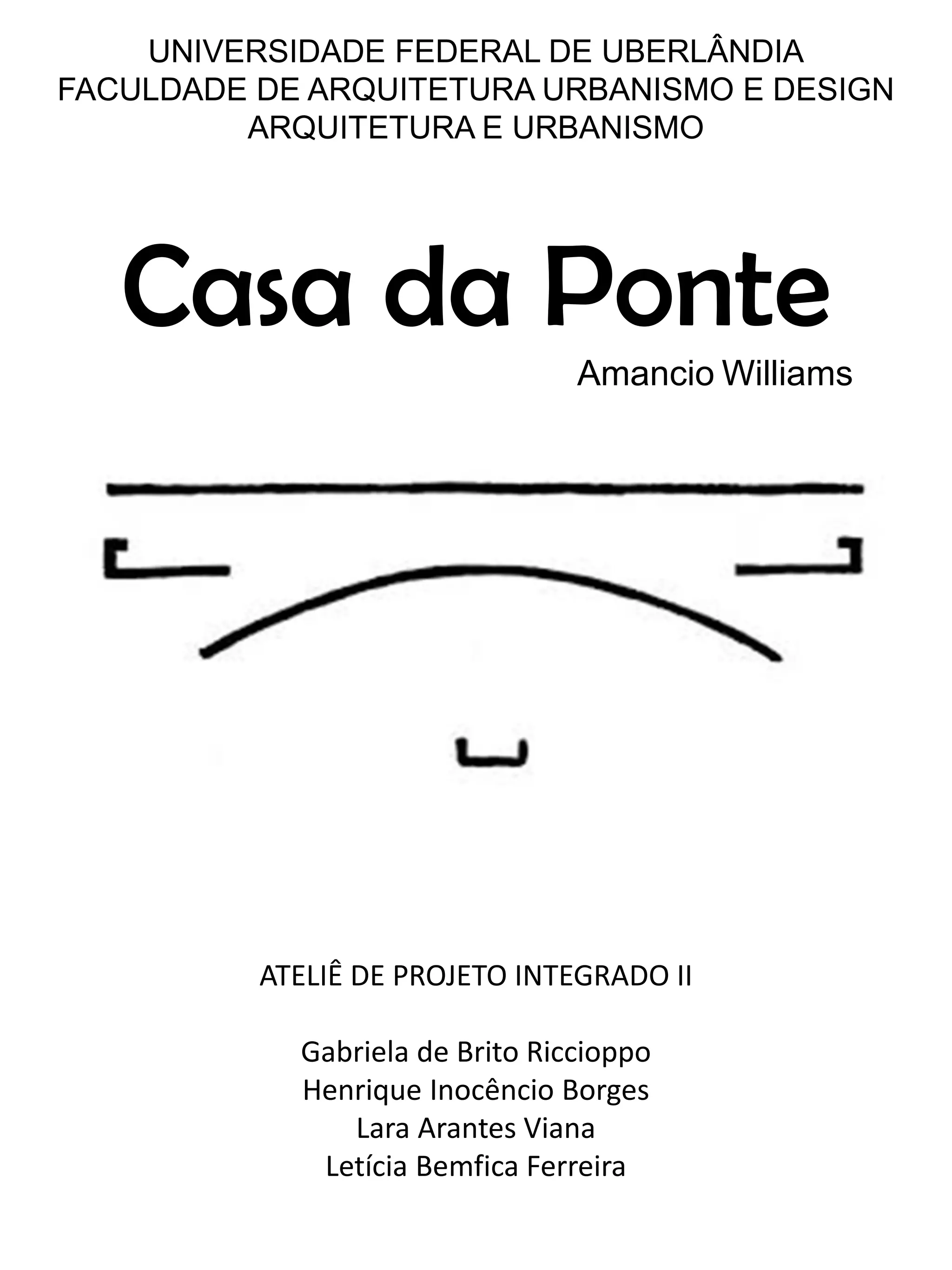

- 1. Casa da Ponte UNIVERSIDADE FEDERAL DE UBERLÂNDIA FACULDADE DE ARQUITETURA URBANISMO E DESIGN ARQUITETURA E URBANISMO ATELIÊ DE PROJETO INTEGRADO II Gabriela de Brito Riccioppo Henrique Inocêncio Borges Lara Arantes Viana Letícia Bemfica Ferreira Amancio Williams

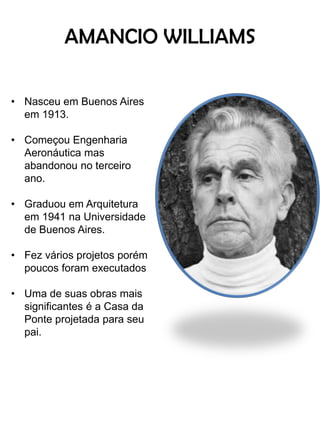

- 3. AMANCIO WILLIAMS •Nasceuem Buenos Aires em 1913. •Começou Engenharia Aeronáutica mas abandonou no terceiro ano. •Graduou em Arquitetura em 1941 na Universidade de Buenos Aires. •Fez vários projetos porém poucos foram executados •Uma de suas obras mais significantes é a Casa da Ponte projetada para seu pai.

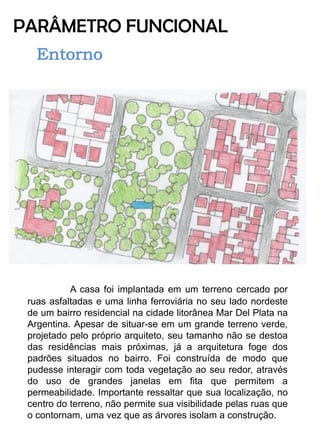

- 4. PARÂMETRO FUNCIONAL Acasa foi implantada em um terreno cercado por ruas asfaltadas e uma linha ferroviária no seu lado nordeste de um bairro residencial na cidade litorânea Mar Del Plata na Argentina. Apesar de situar-se em um grande terreno verde, projetado pelo próprio arquiteto, seu tamanho não se destoa das residências mais próximas, já a arquitetura foge dos padrões situados no bairro. Foi construída de modo que pudesse interagir com toda vegetação ao seu redor, através do uso de grandes janelas em fita que permitem a permeabilidade. Importante ressaltar que sua localização, no centro do terreno, não permite sua visibilidade pelas ruas que o contornam, uma vez que as árvores isolam a construção.

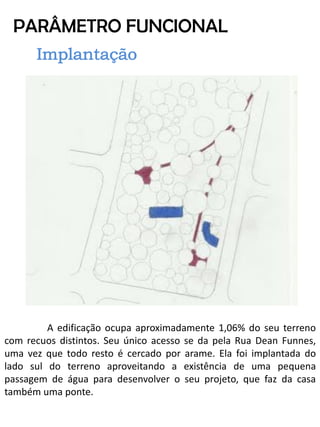

- 5. PARÂMETRO FUNCIONAL Aedificação ocupa aproximadamente 1,06% do seu terreno com recuos distintos. Seu único acesso se da pela Rua Dean Funnes, uma vez que todo resto é cercado por arame. Ela foi implantada do lado sul do terreno aproveitando a existência de uma pequena passagem de água para desenvolver o seu projeto, que faz da casa também uma ponte.

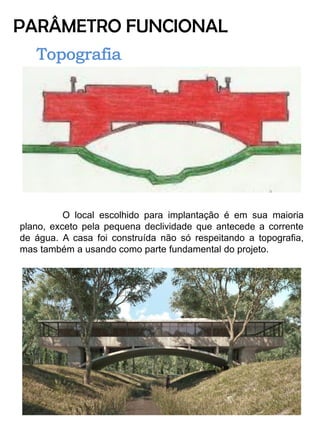

- 6. PARÂMETRO FUNCIONAL Olocal escolhido para implantação é em sua maioria plano, exceto pela pequena declividade que antecede a corrente de água. A casa foi construída não só respeitando a topografia, mas também a usando como parte fundamental do projeto.

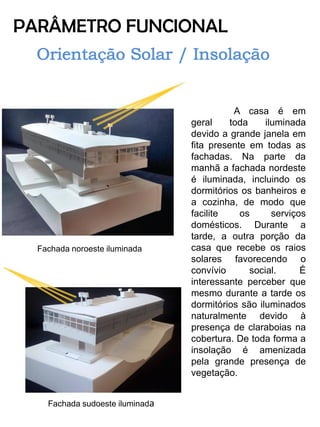

- 7. PARÂMETRO FUNCIONAL Acasa é em geral toda iluminada devido a grande janela em fita presente em todas as fachadas. Na parte da manhã a fachada nordeste é iluminada, incluindo os dormitórios os banheiros e a cozinha, de modo que facilite os serviços domésticos. Durante a tarde, a outra porção da casa que recebe os raios solares favorecendo o convívio social. É interessante perceber que mesmo durante a tarde os dormitórios são iluminados naturalmente devido à presença de claraboias na cobertura. De toda forma a insolação é amenizada pela grande presença de vegetação. Fachada noroeste iluminada Fachada sudoeste iluminada

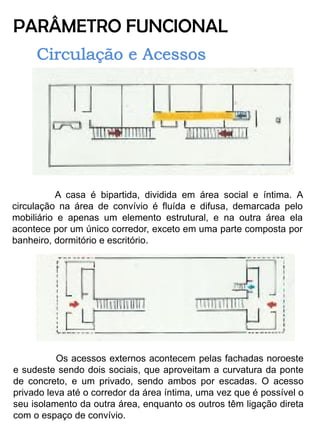

- 8. PARÂMETRO FUNCIONAL Acasa é bipartida, dividida em área social e íntima. A circulação na área de convívio é fluída e difusa, demarcada pelo mobiliário e apenas um elemento estrutural, e na outra área ela acontece por um único corredor, exceto em uma parte composta por banheiro, dormitório e escritório. Os acessos externos acontecem pelas fachadas noroeste e sudeste sendo dois sociais, que aproveitam a curvatura da ponte de concreto, e um privado, sendo ambos por escadas. O acesso privado leva até o corredor da área íntima, uma vez que é possível o seu isolamento da outra área, enquanto os outros têm ligação direta com o espaço de convívio.

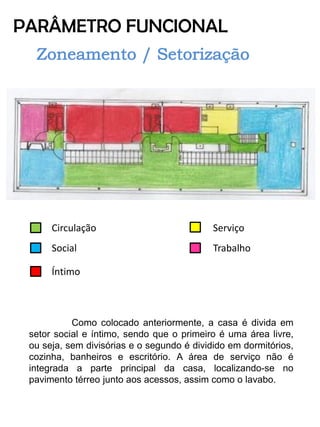

- 10. PARÂMETRO FUNCIONAL Circulação Social Íntimo Serviço Trabalho Como colocado anteriormente, a casa é divida em setor social e íntimo, sendo que o primeiro é uma área livre, ou seja, sem divisórias e o segundo é dividido em dormitórios, cozinha, banheiros e escritório. A área de serviço não é integrada a parte principal da casa, localizando-se no pavimento térreo junto aos acessos, assim como o lavabo.

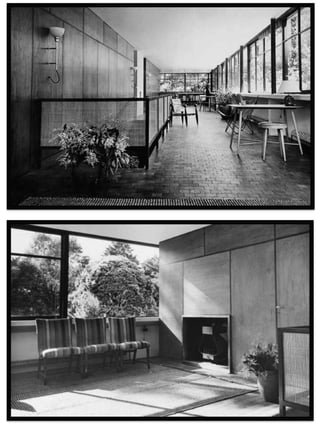

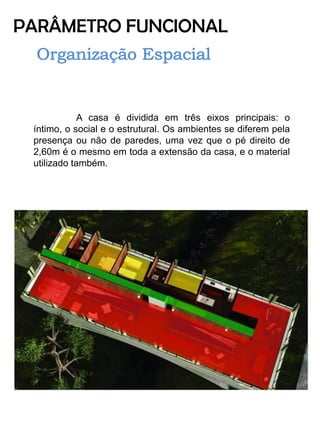

- 12. PARÂMETRO FUNCIONAL Acasa é dividida em três eixos principais: o íntimo, o social e o estrutural. Os ambientes se diferem pela presença ou não de paredes, uma vez que o pé direito de 2,60m é o mesmo em toda a extensão da casa, e o material utilizado também.

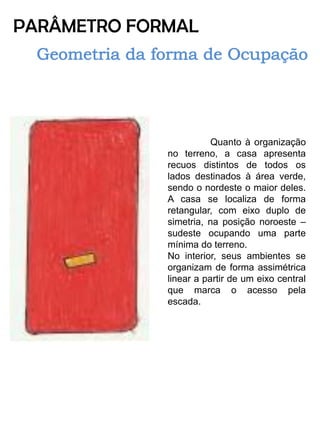

- 14. PARÂMETRO FORMAL Quantoà organização no terreno, a casa apresenta recuos distintos de todos os lados destinados à área verde, sendo o nordeste o maior deles. A casa se localiza de forma retangular, com eixo duplo de simetria, na posição noroeste – sudeste ocupando uma parte mínima do terreno. No interior, seus ambientes se organizam de forma assimétrica linear a partir de um eixo central que marca o acesso pela escada.

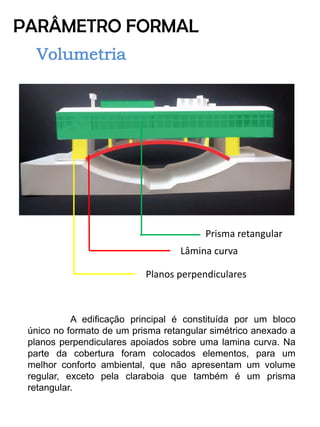

- 15. PARÂMETRO FORMAL Prismaretangular Planos perpendiculares Lâmina curva A edificação principal é constituída por um bloco único no formato de um prisma retangular simétrico anexado a planos perpendiculares apoiados sobre uma lamina curva. Na parte da cobertura foram colocados elementos, para um melhor conforto ambiental, que não apresentam um volume regular, exceto pela claraboia que também é um prisma retangular.

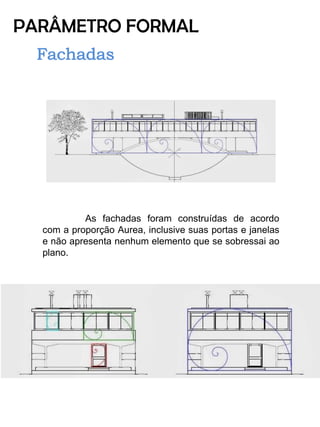

- 17. PARÂMETRO FORMAL Asfachadas foram construídas de acordo com a proporção Aurea, inclusive suas portas e janelas e não apresenta nenhum elemento que se sobressai ao plano.

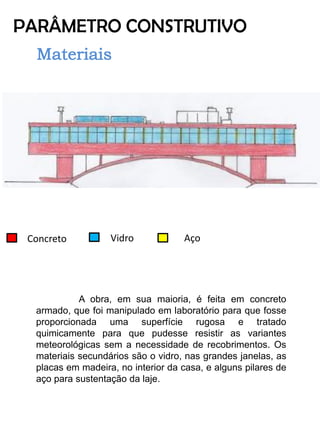

- 19. PARÂMETRO CONSTRUTIVO Concreto Vidro Aço A obra, em sua maioria, é feita em concreto armado, que foi manipulado em laboratório para que fosse proporcionada uma superfície rugosa e tratado quimicamente para que pudesse resistir as variantes meteorológicas sem a necessidade de recobrimentos. Os materiais secundários são o vidro, nas grandes janelas, as placas em madeira, no interior da casa, e alguns pilares de aço para sustentação da laje.

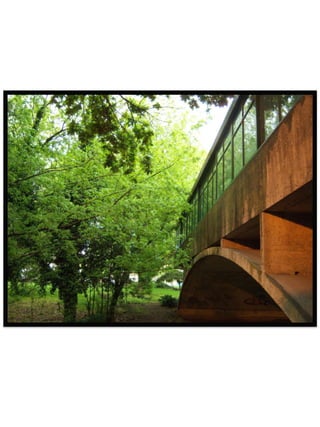

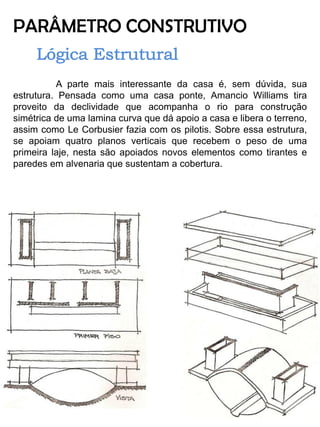

- 20. PARÂMETRO CONSTRUTIVO Aparte mais interessante da casa é, sem dúvida, sua estrutura. Pensada como uma casa ponte, Amancio Williams tira proveito da declividade que acompanha o rio para construção simétrica de uma lamina curva que dá apoio a casa e libera o terreno, assim como Le Corbusier fazia com os pilotis. Sobre essa estrutura, se apoiam quatro planos verticais que recebem o peso de uma primeira laje, nesta são apoiados novos elementos como tirantes e paredes em alvenaria que sustentam a cobertura.

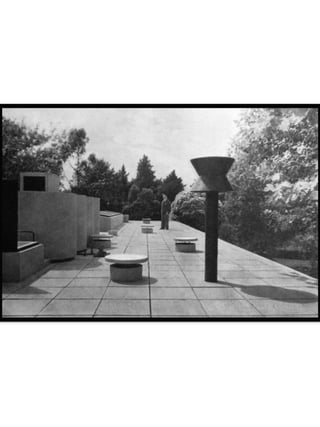

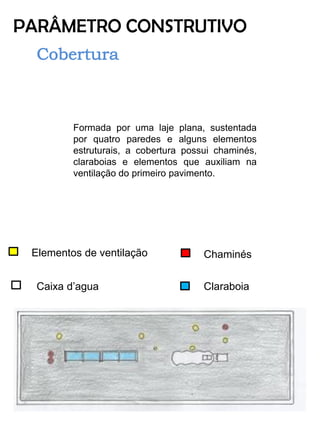

- 21. PARÂMETRO CONSTRUTIVO Chaminés Claraboia Caixa d’agua Elementos de ventilação Formada por uma laje plana, sustentada por quatro paredes e alguns elementos estruturais, a cobertura possui chaminés, claraboias e elementos que auxiliam na ventilação do primeiro pavimento.

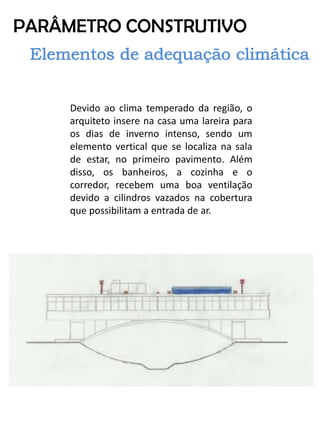

- 23. PARÂMETRO CONSTRUTIVO Devidoao clima temperado da região, o arquiteto insere na casa uma lareira para os dias de inverno intenso, sendo um elemento vertical que se localiza na sala de estar, no primeiro pavimento. Além disso, os banheiros, a cozinha e o corredor, recebem uma boa ventilação devido a cilindros vazados na cobertura que possibilitam a entrada de ar.

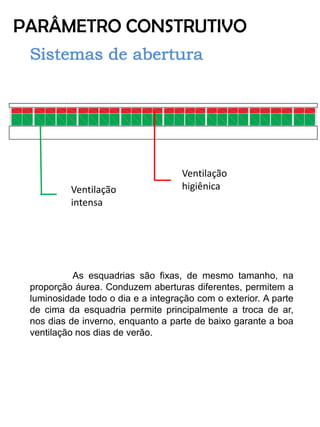

- 24. PARÂMETRO CONSTRUTIVO Ventilaçãointensa Ventilação higiênica As esquadrias são fixas, de mesmo tamanho, na proporção áurea. Conduzem aberturas diferentes, permitem a luminosidade todo o dia e a integração com o exterior. A parte de cima da esquadria permite principalmente a troca de ar, nos dias de inverno, enquanto a parte de baixo garante a boa ventilação nos dias de verão.
