A trefilação é um processo de deformação plástica a frio onde fios, barras ou tubos são conduzidos através de fieiras cônicas para reduzir seu diâmetro e aumentar suas propriedades mecânicas. O processo consiste em sucessivas etapas de laminação, decapagem, trefilação propriamente dita e tratamentos térmicos quando necessário.

1. PROCESSO DA TREFILAÇÃO

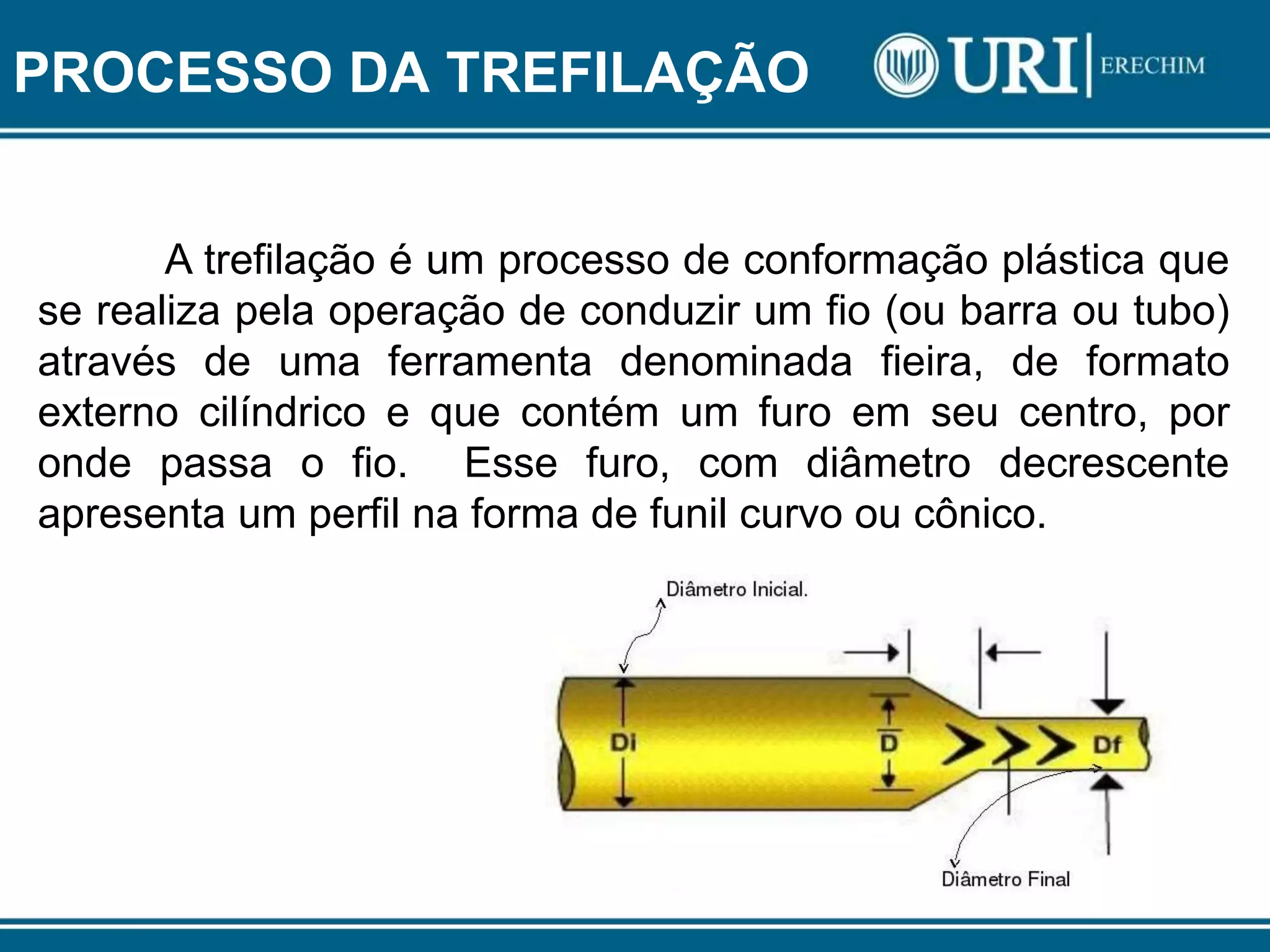

A trefilação é um processo de conformação plástica que
se realiza pela operação de conduzir um fio (ou barra ou tubo)
através de uma ferramenta denominada fieira, de formato
externo cilíndrico e que contém um furo em seu centro, por
onde passa o fio. Esse furo, com diâmetro decrescente
apresenta um perfil na forma de funil curvo ou cônico.

2. PROCESSO DA TREFILAÇÃO

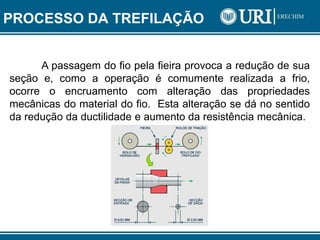

A passagem do fio pela fieira provoca a redução de sua
seção e, como a operação é comumente realizada a frio,
ocorre o encruamento com alteração das propriedades
mecânicas do material do fio. Esta alteração se dá no sentido
da redução da ductilidade e aumento da resistência mecânica.

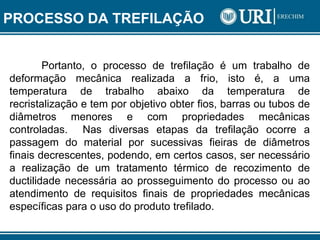

3. Portanto, o processo de trefilação é um trabalho de
deformação mecânica realizada a frio, isto é, a uma
temperatura de trabalho abaixo da temperatura de
recristalização e tem por objetivo obter fios, barras ou tubos de
diâmetros menores e com propriedades mecânicas
controladas. Nas diversas etapas da trefilação ocorre a
passagem do material por sucessivas fieiras de diâmetros
finais decrescentes, podendo, em certos casos, ser necessário
a realização de um tratamento térmico de recozimento de
ductilidade necessária ao prosseguimento do processo ou ao
atendimento de requisitos finais de propriedades mecânicas
específicas para o uso do produto trefilado.
PROCESSO DA TREFILAÇÃO

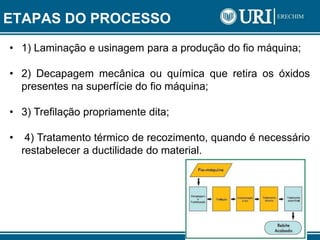

4. ETAPAS DO PROCESSO
• 1) Laminação e usinagem para a produção do fio máquina;
• 2) Decapagem mecânica ou química que retira os óxidos
presentes na superfície do fio máquina;
• 3) Trefilação propriamente dita;
• 4) Tratamento térmico de recozimento, quando é necessário
restabelecer a ductilidade do material.

5. VANTAGENS DO PROCESSO
• O material pode ser estirado e reduzido em secção
transversal mais do que com qualquer outro processo;
• A precisão dimensional é maior do que em qualquer outro
processo, exceto na laminação a frio;
• A superfície produzida é uniformemente limpa e polida;
• O processo influi nas propriedades mecânicas do material,
permitindo, em combinação com um tratamento térmico
adequado, a obtenção de uma gama variada de
propriedades com a mesma composição química.

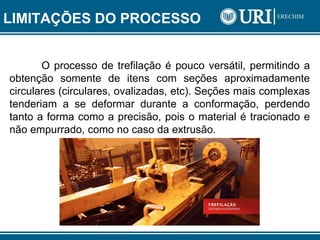

6. LIMITAÇÕES DO PROCESSO
O processo de trefilação é pouco versátil, permitindo a
obtenção somente de itens com seções aproximadamente
circulares (circulares, ovalizadas, etc). Seções mais complexas
tenderiam a se deformar durante a conformação, perdendo
tanto a forma como a precisão, pois o material é tracionado e
não empurrado, como no caso da extrusão.

7. TREFILAÇÃO DO COBRE
A trefilação do cobre é uma operação de deformação
plástica a frio que se dá com escorregamento relativo entre as
superfícies do trefilado e da fieira. É o regime de deformação
em que ocorre a mudança dimensional permanente, quando se
excedem os limites de deformação elástica. Resumindo, é a
deformação permanente decorrente do deslocamento de
átomos ou moléculas para novas posições na estrutura.

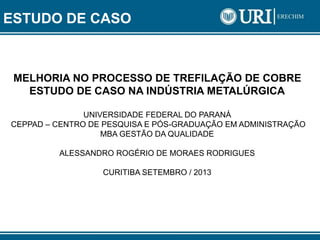

8. ESTUDO DE CASO
MELHORIA NO PROCESSO DE TREFILAÇÃO DE COBRE
ESTUDO DE CASO NA INDÚSTRIA METALÚRGICA
UNIVERSIDADE FEDERAL DO PARANÁ
CEPPAD – CENTRO DE PESQUISA E PÓS-GRADUAÇÃO EM ADMINISTRAÇÃO
MBA GESTÃO DA QUALIDADE
ALESSANDRO ROGÉRIO DE MORAES RODRIGUES
CURITIBA SETEMBRO / 2013

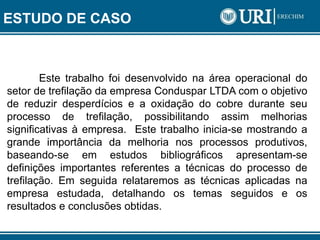

9. Este trabalho foi desenvolvido na área operacional do
setor de trefilação da empresa Conduspar LTDA com o objetivo
de reduzir desperdícios e a oxidação do cobre durante seu
processo de trefilação, possibilitando assim melhorias
significativas à empresa. Este trabalho inicia-se mostrando a
grande importância da melhoria nos processos produtivos,
baseando-se em estudos bibliográficos apresentam-se
definições importantes referentes a técnicas do processo de
trefilação. Em seguida relataremos as técnicas aplicadas na
empresa estudada, detalhando os temas seguidos e os
resultados e conclusões obtidas.
ESTUDO DE CASO
