Este documento apresenta os planos e perspectivas de uma casa unifamiliar localizada em Sintra, Portugal. A casa foi projetada para satisfazer as necessidades de uma família proprietária, com ênfase na integração com o ambiente agrícola envolvente através da volumetria e materiais. A planta é retangular com distribuição dos espaços ao longo de um eixo central, maximizando a ligação com a paisagem circundante através de amplas áreas de vidro.

1. Habitação Unifamiliar
“Almagre”
Vársea de Sintra
12/2012
Almagre-Sintra

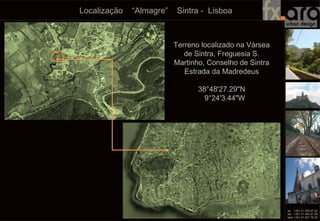

2. Localização “Almagre” Sintra - Lisboa
Terreno localizado na Vársea
de Sintra, Freguesia S.
Martinho, Conselho de Sintra
Estrada da Madredeus
38°48'27.29"N
9°24'3.44"W

3. Memória descritiva
A concepção arquitectónica do projecto tem por base uma inspiração nas construções agrícolas,
procurando expressar na sua volumetria e materiais uma integração e uma coerência com o ambiente
agrícola do terreno e da envolvente em que se insere, cumprindo assim um dos objectivos propostos
pelos donos de obra. O projecto pretende satisfazer a vivência da família proprietária, através de uma
unidade habitacional de construção nova com o grau de conforto e salubridade que as técnicas e
materiais de construção actuais permitem.
Da conjugação destas condicionantes, resulta uma implantação de forma simples e rectangular, na qual
a organização da habitação se baseia num eixo de circulação central e longitudinal com a distribuição
progressiva do programa ao longo desse mesmo eixo. A escala e a volumetria dos espaços propostos
procuram reflectir um ambiente acolhedor e intimista despojado de qualquer ostentação materialista. Na
articulação dos espaços, procurámos envolver ao máximo o protagonismo natural da paisagem,
interrompendo com frequência e calculadamente a opacidade das paredes exteriores, dando lugar a
panos de vidro que pela sua transparência permitem conviver com o exterior ainda que situados no
interior. Num alinhamento estratégico, procuramos também criar alguma continuidade entre os espaços
interiores e exteriores incentivando desta forma a vivência dos mesmo e diluindo de alguma forma a
noção rígida de um espaço apenas interior ou apenas exterior. A materialidade da habitação proposta é
ela também pensada para se integrar num espírito agrícola e ecológico.
O piso da cave surge no seguimento da lógica do armazém , sendo este acessível pelo exterior através
de duas rampas laterais, a primeira de acesso a uma área exterior anexa ao ginásio e outra ajardinada
essencialmente de enquadramento e acesso à sala de jogos, permitindo a entrada de luz Sul.
A construção da cave e o embasamento da casa será feito em betão armado segundo as técnicas de
construção corrente, com os paramentos em alvenaria dupla, e a cobertura em estrutura de madeira de
casquinha nórdica lamelada e as duas águas devidamente isoladas e revestidas a zinco.

4. VJ -0 5a
Pe ito ril 0
3.000
510
V J-0 5 a
Pe ito ril 0
3.000
510
9x0,13x0,28
1
2
34
5
6
78
9
Acesso
N
9x0,13x0,28
1
2
34
5
67
8
9
9x0,13x0,28
12
3
45
6
78
9
AA
BB
C C

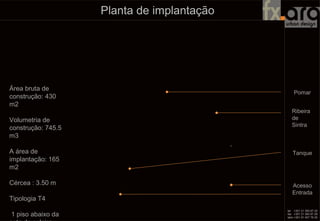

Planta de implantação
