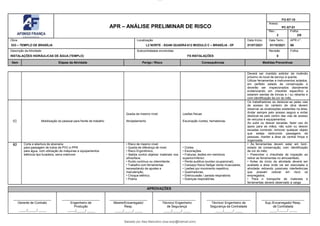

APR – ANÁLISE PRELIMINAR DE RISCO
FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
1/6
Obra:
533 – TEMPLO DE BRASÍLIA
Localização
L2 NORTE - SGAN QUADRA 612 MODULO C – BRASÍLIA - DF
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
Descrição da Atividade:
INSTALAÇÕES HIDRÁULICAS DE ÁGUA (TEMPLO)
Subcontratadas envolvidas:
FS INSTALAÇÕES
Revisão
0
Folha:

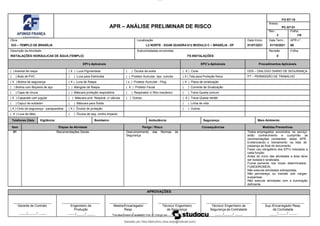

EPI’s Aplicáveis EPC’s Aplicáveis Procedimentos Aplicáveis
( ) Avental de raspa ( X ) Luva Pigmentada ( ) Óculos de solda ( X ) Cone DDS – DIALOGO DIARIO DE SEGURANÇA
( ) Bota de PVC ( ) Luva para Eletricista ( ) Protetor Auricular tipo concha ( X ) Tela para Proteção física PT – PERMISSÃO DE TRABALHO
( X ) Botina de segurança ( X ) Luva de Raspa ( x ) Protetor Auricular - Plug ( X ) Placa de sinalização
( ) Botina com Biqueira de aço ( ) Mangote de Raspa ( X ) Protetor Facial ( ) Corrente de Sinalização
( ) Capa de chuva ( ) Máscara proteção respiratória ( ) Respirador c/ filtro mecânico ( ) Trava Queda comum
( X ) Capacete com jugular ( ) Máscara prot. Respirat. c/ válvula ( ) Outros: ( X ) Trava Queda retrátil
( ) Capuz de soldador ( ) Máscara para Solda ( ) Linha de vida
( X ) Cinto de segurança - paraquedista ( X ) Óculos de proteção ( ) Outros:
( X ) Luva de látex ( ) Óculos de seg. contra impacto
Telefones Úteis Vigilância: Bombeiro: Ambulância: Segurança: Meio Ambiente:
Item Etapas da Atividade Perigo / Risco Consequências Medidas Preventivas
01 Recomendações Gerais Descumprimento das Normas de Todos empregados envolvidos no serviço
Segurança terão conhecimento e cumprirão as
recomendações constantes desta APR.
Evidenciando o treinamento na lista de
presença ao final do documento.
Fazer uso obrigatório dos EPI’s indicados a
cada função:
Antes do início das atividades a área deve
ser isolada e sinalizada.
Fumar somente nos locais determinados:
FUMÓDROMOS;
Não execute atividades sobrepostas.
Não permaneça ou transite sob cargas
suspensas.
Não execute atividades com a iluminação
deficiente.
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
Técnico/ Engenheiro
de Segurança
/ /
Técnico/ Engenheiro de
Segurança da Contratada
/ /
Sup./Encarregado/ Resp.
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
2/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
Deverá ser mantido extintor de incêndio
próximo do local de serviço à quente.
Utilizar ferramentas e instrumentos isolados,
em perfeito estado de conservação e
deverão ser inspecionados diariamente
evidenciando em checklist específico a
estarem isentas de trincas e / ou rebarba e
com identificação da cor do mês.
02 Mobilização do pessoal para frente de trabalho
Queda de mesmo nível;
Atropelamento
Lesões físicas
Escoriação /cortes; hematomas.
Os trabalhadores ao deslocar-se pelas vias
de acesso do canteiro de obra devem
observar as sinalizações existentes na área;
Andar sempre pelo acesso seguro e evitar
deslocar-se pelo centro das vias de acesso
de veículos e equipamentos;
Ao subir ou descer escadas, fazer uso do
apoio para as mãos, não subir ou descer
escadas correndo; remover qualquer objeto
que esteja obstruindo passagens de
pessoas, manter a área da central limpa e
organizada.
03 Corte e abertura de alvenaria
para passagem de tubos de PVC e PPR
para água, com utilização de máquinas e equipamentos
elétricos tipo furadeira, serra mármore
• Risco de mesmo nível;
• Queda de diferença de nível;
• Risco Ergonômico;
• Batida contra objetos/ materiais nos
olhos/face;
• Ruído contínuo ou intermitente;
• Trabalho com ferramentas
necessitando de ajustes e
manutenção;
• Choque elétrico;
• Poeira
• Cortes
• Escoriações
• Fraturas, lesões em membros
superior/inferior;
• Perda auditiva (surdez ocupacional);
• Cansaço físico/ fadiga/ dores musculares;
• Lesões por movimento repetitivo;
• Queimaduras;
• Eletrocussão / parada respiratória;
• Doenças respiratórias.
• As ferramentas devem estar em bom
estado de conservação, com identificação
de cor do mês;
• Preencher o checkliste de inspeção ao
retirar as ferramentas no almoxarifado;
• Antes de início da atividade deverá ser
avaliada a área onde vai ser executada a
atividade retirando possíveis interferências
que possam colocar em risco os
empregados;
• Para o transporte de materiais e
ferramentas deverá observado a carga
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
3/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
máxima de 23 kg para cada;
• Não ultrapassar o limite de sua capacidade
física se necessário solicitar ajuda de outros
colaboradores
• Durante o processo de corte e instalação
da tubulação, os trabalhadores deverão está
com todos os EPI’s, tipo: Óculos,
incolor/escuros, protetor auricular
plug/abafador, respirador descartável
PFF1/PFF2, capacete com jugular, calçado
de segurança;
• Caso a atividade seja igual ou superior a 2
metros de altura, é obrigatório o uso do cinto
de segurança tipo paraquedista com
talabarte em y.
• Caso seja utilizado andaime, o mesmo
deverá seguir as orientações da NR18:
montado por profissional qualificado, com
rodapé, escada de acesso, tela e com
identificação de liberador para uso;
• Todos os trabalhadores deverão estar
liberados para trabalho em altura;
• Antes de iniciar atividade em altura,
comparecer ao espaço saúde para aferição
de P.A
As ferramentas devem estar em bom estado
de conservação, com identificação de cor do
mês

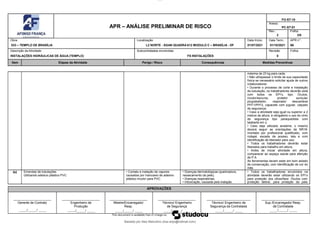

04 Emendas de tubulações
Utilizando adesivo plástico PVC
• Contato e inalação de vapores
causados por manuseio de adesivo
plástico incolor para PVC.
• Doenças dermatológicas (queimadura,
ressecamento da pele);
• Doenças respiratórias;
• Intoxicação, causada pela inalação.
• Todos os trabalhadores envolvidos na
atividade deverão estar utilizando os EPI’s
para proteção dos olhos/face: Óculos com
proteção lateral, para proteção da pele
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
4/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
botina e vestimentas de proteção adequada,
luvas de proteção de tecido com banho látex
ou luva de látex, para a proteção
respiratória: respirador tipo máscara
proteção fácil com filtro para vapores
orgânicos com pré-filtro para particulados;
• Atividades com uso de escada de
madeira/ferro/alumínio/ou fibra não poderá
ser instalada em área de circulação de
pessoas sem as devidas sinalizações com
cones ou fita zebrada;
• As escada deverá ser amarradas na parte
superior e no 5 degrau para evitar que
escorregue, causando queda do
trabalhador;

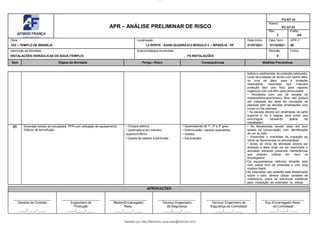

05 Emendas (solda) de tubulações PPR com utilização de equipamento
Elétrico de termofusão
• Choque elétrico
• Queimadura em membro
• Queimaduras de 1º, 2º e 3º grau;
• Eletrocussão / parada respiratória;
• As ferramentas devem estar em bom
estado de conservação, com identificação
de cor do mês;
• Preencher o checkliste de inspeção ao
retirar as ferramentas no almoxarifado;
• Antes de início da atividade deverá ser
avaliada a área onde vai ser executada a
atividade retirando possíveis interferências
que possam colocar em risco os
empregados;
•Os equipamentos elétricos deverão esta
com cabos livre de emendas e com plug
modelo Steck;
•As extensões não poderão está diretamente
sobre o solo, deverá utilizar cavalete de
madeira/ou cobre as estruturas metálicas
para instalação de extensão/ ou utilizar
superior/inferior • Lesões;
• Queda de objetos e partículas • Escoriações;
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
5/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
madeira amarrada nas estruturas metálica.

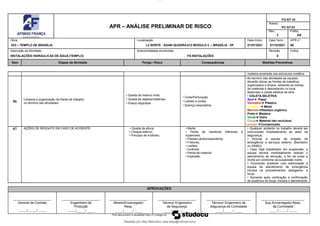

06
Limpeza e organização da frente de trabalho
no termino das atividades
• Queda de mesmo nível;
• Queda de objetos/materiais;
• Poeira respirável
• Corte/Perfuração
• Lesões e cortes
• Doença respiratória
•Ao termino das atividades as equipes
deverão deixar as frentes de trabalhos
organizados e limpos, retirando as sobras
de materiais e descartando no local
destinado a coleta seletiva da obra.
• COLETA SELETIVA
Azul➔ Papel
Vermelho➔ Plástico
Amarelo ➔ Metal
Marrom➔Resíduo orgânico
Preto➔ Madeira
Verde➔ Vidro
Cinza➔ Material não reciclável
Laranja ➔Contaminado
07 AÇÕES DE RESGATE EM CASO DE ACIDENTE • Queda de altura;
• Choque elétrico;
• Principio de incêndio;
• Morte;
• Perda de membros inferiores e
superiores;
• Parada cardiorrespiratória;
• Fraturas;
• Lesões
• Incêndio
• Perda de material.
• Explosão.
• Qualquer acidente no trabalho deverá ser
comunicado imediatamente ao setor de
segurança;
• Acionar a equipe de brigada de
emergência e serviços externo (Bombeiro
ou SAMU);
• Caso haja trabalhador em suspensão, a
equipe deverá imediatamente realizar o
atendimento de remoção, a fim de evitar a
morte por síndrome da suspensão inerte.
• Ocorrendo acidente com eletricidade a
equipe de atendimento de emergência
iniciará os procedimentos desligando a
força.
• Somente após verificação e confirmação
de ausência de força, iniciará o atendimento
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
6/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
de remoção a vitima.
• iniciará a verificação de respiração e
batimento cardíaco através do atendimento
ABC da vida.
• durante a execução das atividades deverá
ter extintor próximo para utilização imediata
caso ocorra principio de incêndio.
• é proibido armazenamento de materiais
em locais de acesso de veiculo de
emergência, em portas de saída de
emergência.
• manter a calma quando for comunicar
qualquer ocorrência;
• acionar e orientar a equipe de Resgate
para o local da ocorrência;
• manter passagens, corredores e portas
desobstruídas para deixar passagem livre
para o resgate;
• manter curiosos afastados fora do local do
Incidente ou Acidente;
• não retirar equipamentos e ferramentas do
local da ocorrência, para registrar as
evidências;
• comunicar imediatamente o setor de
segurança/enfermaria para atendimento a
emergência.
• acalmar a vitima quando a mesma
consciente.
08 Considerações Gerais
(Riscos adicionais que
poderão surgir durante as atividades).
• Contaminação por agentes
biológicos (CORONAVÍRUS);
• Ataque por animais peçonhentos /
• Doenças infectocontagiosas
• Doenças respiratória
• Afastamento do trabalho por período de
• São deveres do encarregado, supervisor e
engenheiro de campo informar os seus
colaboradores de todas as medidas de
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
7/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
prevenção do risco que por ventura tenha
sido gerado após a elaboração desta APR;
• lembrando que a APR não substitui outros
documentos bem como, ordens de serviços
e liberações de trabalhos. Deve ser mantida
na frente de trabalho.
até 15 dias. • durante as atividades deverão observar as
Risco de contato e/ou ataque
• Inchaço, vermelhidão, hemorragias,
insuficiência renal, necrose do membro
orientações de prevenção ao COVID-19
como higienização das mãos, uso de álcool
atingido. em gel e utilização de mascarás.
• evitar aglomeração;
• Higienização de ferramentas.
• comunicar ao setor de segurança do
trabalho a presença de qualquer animal
peçonhento dentro do canteiro de obra.
COLABORADORES ENVOLVIDOS
MATRÍCULA NOME FUNÇÃO EMPRESA ASSINATURA
---- Bruno Viana Marinho Encanador
---- Francisco Antônio da Silva Meio Oficial
Hernande Amaro de Lira Enc. Industrial Nível II
Matheus Leite da Silva Auxiliar Técnico de Projetos
Ramon Dallison Ferreira dos Santos Ajudante
Inácio Gomes de Oliveira Encanador Ind. nível 2
Carlos André da Silva Soares Soldador
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

FO-ST-10
Anexo:
PC-ST-01
Rev.:
2
Folha:
8/6
Obra:
Localização
Data Início:
01/07/2021
Data Term.:
01/10/2021
APR n°:
66
FS INSTALAÇÕES
Revisão
0
Folha:
Moacyr Guedes Pereira Encanador
Ilcilei Ferreira Alves Enc Ind nível 2
Ramilson Vila Nova de Araujo Isolador
APROVAÇÕES
Gerente de Contrato
/ /
Engenheiro de
Produção
/ /
Mestre/Encarregado/
Resp.
/ /
de Segurança
/ /
/ /
dá Contratada
/ /

apr-66-instalacao-hidraulica.docx

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a apr-66-instalacao-hidraulica.docx

Semelhante a apr-66-instalacao-hidraulica.docx (20)

Último

Último (20)

apr-66-instalacao-hidraulica.docx
