Este documento descreve os riscos e medidas de controle associadas às atividades de uma equipe de topografia. A atividade envolve a mobilização da equipe, atividades de topografia como medições, posicionamento de equipamentos e marcação na área, além da retirada dos equipamentos do veículo. Os principais riscos incluem quedas, impactos, animais peçonhentos e ergonomia. Medidas como uso de EPIs, organização da área de trabalho e solicitação de ajuda para movimentação de cargas são recomendadas.

1. S56009-000-FO-039
APR - ANÁLISE PRELIMINAR DE
RISCOS
Data: 11/12/2019
APR nº.: 001
Rev.: 3
Pág.: 01 DE 10
Descrição da Atividade: ATIVIDADES DA EQUIPE DE TOPOGRAFIA Local:AÇU SPOOL BASE.
Área Responsável:Carlos Escovedo Projeto:ProjetoAÇUSPOOL BASE 18043
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
01 INICIO DAS ATIVIDADES
1.1
Mobilização da
equipe na frente de
trabalho
- Queda de
mesmo nível
- Torções
- Lesões
- Luxações
- Fraturas
B I 8
- Observar os obstáculos existentes na área;
- Manter a área organizada e livre de material desnecessário;
- Utilização de capacete com jugular, botina de segurança, luva
de segurança, óculos de segurança e Perneira.
- Antes de iniciar a atividade o colaborador deverá ter
conhecimento dos riscos da mesma descritas na APR da
atividade.
- Realizar preenchimento do seu respectivo check list.
- A iluminação geral deve ser uniformemente distribuída e difusa;
- A iluminação geral ou suplementar deve ser projetada e
instalada de forma a evitar ofuscamento, reflexos incômodos,
sombras e contrastes excessivos;
- E expressamente proibida improvisação de acesso,
- Transitar somente pelo caminho seguro;
- Emitir PT antes de iniciar atividade;
- Manter atenção no local da atividade e a possíveis obstáculos,
não improvisar acessos para a frente de trabalho.
Carlos
Escovedo /
Rudineli
Silva

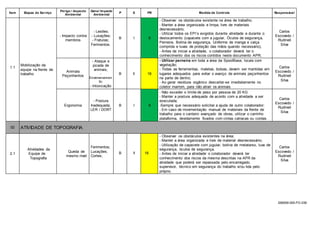

2. S56009-000-FO-039
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
1.1
Mobilização da
equipe na frente de
trabalho
- Impacto contra
membros
- Lesões;
- Luxações;
- Fraturas;
Ferimentos.
B I 8
- Observar os obstáculos existente na área de trabalho;
- Manter a área organizada e limpa, livre de materiais
desnecessário;
- Utilizar todos os EPI´s exigidos durante atividade e durante o
deslocamento (capacete com a jugular, Óculos de segurança,
Perneira, Botina de segurança, Uniforme de manga e calça
comprida e luvas de proteção das mãos quando necessário),
- Antes de iniciar a atividade, o colaborador deverá ter o
conhecimento dos os riscos contidos neste documento APR;
Carlos
Escovedo /
Rudineli
Silva
Animais
Peçonhentos
- Ataque e
picada de
animais;
-
Envenenamen
to;
- Intoxicação
B II 16
- Utilizar perneira em toda a área da SpoolBase, locais com
vegetação;
- Todas as ferramentas, maletas, bolsas, devem ser mantidas em
lugares adequados para evitar o avanço de animais peçonhentos
na parte de dentro;
- Ao gerar resíduos orgânico descartar-se imediatamente no
coletor marrom, para não atrair os animais
Carlos
Escovedo /
Rudineli
Silva
Ergonomia
- Postura
Inadequada;
LER / DORT
B I 8
- Não exceder o limite de peso por pessoa de 20 KG
- Manter a postura adequada de acordo com a atividade a ser
executada;
-Sempre que necessário solicitar a ajuda de outro colaborador;
- Em caso de movimentação manual de materiais da frente de
trabalho para o canteiro avançado de obras, utilizar o carrinho
plataforma, devidamente fixados com cintas catracas ou cordas.
Carlos
Escovedo /
Rudineli
Silva
02 ATIVIDADE DE TOPOGRAFIA
2.1
Atividades da
Equipe de
Topografia
Queda de
mesmo nível
Ferimentos;
Luxações;
Cortes;
B II 16
- Observar os obstáculos existentes na área;
- Manter a área organizada e livre de material desnecessário;
- Utilização de capacete com jugular, botina de metatarso, luva de
segurança, óculos de segurança.
- Antes de iniciar a atividade o colaborador deverá ter
conhecimento dos riscos da mesma descritas na APR da
atividade que poderá ser repassada pelo encarregado,
supervisor, técnico em segurança do trabalho e/ou lida pelo
próprio.
Carlos
Escovedo /
Rudineli
Silva

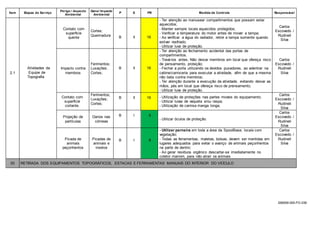

3. S56009-000-FO-039
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
2.1
Atividades da
Equipe de
Topografia
Contato com
superfície
quente
Cortes;
Queimadura B II 16
- Ter atenção ao manusear compartimentos que possam estar
aquecidos;
- Manter sempre locais aquecidos protegidos;
- Verificar a temperatura do motor antes de mover a tampa;
- Ao verificar a água do radiador, retire a tampa somente quando
estiver resfriado.
- Utilizar luva de proteção.
Carlos
Escovedo /
Rudineli
Silva
Impacto contra
membros
Ferimentos;
Luxações;
Cortes;
B II 16
- Ter atenção ao fechamento acidental das portas de
compartimentos.
- Travá-los antes. Não deixar membros em local que ofereça risco
de pensamento, proteção;
- Fechar a porta utilizando os devidos puxadores, ao adentrar na
cabine/carroceria para executar a atividade, afim de que a mesma
não bata contra membros;
- Ter atenção durante a execução da atividade, evitando deixar as
mãos, pés em local que ofereça risco de prensamento;
- Utilizar luva de proteção.
Carlos
Escovedo /
Rudineli
Silva
Contato com
superficie
cortante.
Ferimentos;
Luxações;
Cortes;
B II 16 - Utilização de proteções nas partes moveis do equipamento;
- Utilizar luvas de vaqueta e/ou raspa;
- Utilização de camisa manga longa;
Carlos
Escovedo /
Rudineli
Silva
Projeção de
partículas
Danos nas
córneas
B I 8
- Utilizar óculos de proteção.
Carlos
Escovedo /
Rudineli
Silva
Picada de
animais
peçonhentos
Picadas de
animais e
insetos
B I 8
- Utilizar perneira em toda a área da SpoolBase, locais com
vegetação;
- Todas as ferramentas, maletas, bolsas, devem ser mantidas em
lugares adequados para evitar o avanço de animais peçonhentos
na parte de dentro;
- Ao gerar resíduos orgânico descartar-se imediatamente no
coletor marrom, para não atrair os animais
Carlos
Escovedo /
Rudineli
Silva
03 RETIRADA DOS EQUIPAMENTOS TOPOGRÁFICOS, ESTACAS E FERRAMENTAS MANUAIS DO INTERIOR DO VEÍCULO

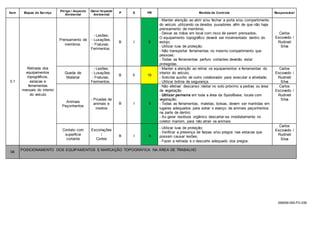

4. S56009-000-FO-039
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
3.1
Retirada dos
equipamentos
topográficos,
estacas e
ferramentas
manuais do interior
do veículo
Prensamento de
membros.
- Lesões;
- Luxações;
- Fraturas;
Ferimentos.
B I 8
- Manter atenção ao abrir e/ou fechar a porta e/ou compartimento
do veículo utilizando os devidos puxadores afim de que não haja
prensamento de membros;
- Deixar as mãos em local com risco de serem prensados;
O equipamento topográfico deverá ser movimentado dentro do
estojo;
- Utilizar luva de proteção.
- Não transportar ferramentas no mesmo compartimento que
pessoas;
- Todas as ferramentas perfuro cortantes deverão estar
protegidas.
Carlos
Escovedo /
Rudineli
Silva
Queda de
Material
- Lesões;
- Luxações;
- Fraturas;
Ferimentos.
B II 16
- Manter a atenção ao retirar os equipamentos e ferramentas do
interior do veículo;
- Solicitar auxílio de outro colaborador para executar a atividade;
- Utilizar botina de segurança.
Carlos
Escovedo /
Rudineli
Silva
Animais
Peçonhentos
- Picadas de
animais e
insetos
B I 8
- Não efetivar descanso /deitar no solo próximo a pedras ou área
de vegetação.
- Utilizar perneira em toda a área da SpoolBase, locais com
vegetação;
- Todas as ferramentas, maletas, bolsas, devem ser mantidas em
lugares adequados para evitar o avanço de animais peçonhentos
na parte de dentro;
- Ao gerar resíduos orgânico descartar-se imediatamente no
coletor marrom, para não atrair os animais
Carlos
Escovedo /
Rudineli
Silva
Contato com
superficie
cortante
Escoriações
/
Cortes
B I 8
- Utilizar luva de proteção;
- Verificar a presença de farpas e/ou pregos nas estacas que
possam causar lesões;
- Fazer a retirada e o descarte adequado dos pregos.
Carlos
Escovedo /
Rudineli
Silva
04
POSICIONAMENTO DOS EQUIPAMENTOS E MARCAÇÃO TOPOGRÁFICA NA ÁREA DE TRABALHO

5. S56009-000-FO-039
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
4.1
Posicionamento dos
equipamentos e
marcação
topográfica na área
de trabalho
Queda de
Material
- Lesões;
- Luxações;
- Fraturas;
Ferimentos.
B II 16
- Ter atenção ao manusear e transportar os equipamentos e
ferramentas manualmente;
- Utilizar bota com biqueira de aço;
- Antes de iniciar a atividade em altura, aferir a pressão.
- Em trabalho em altura, manter área abaixo isolada e não
permitir que colaboradores não envolvidos na atividade
permaneçam no local;
- Os andaimes deverão ser liberados pelo setor de SSO e
sinalizados com placas de liberado e não liberado.
- Não subir na pilha de pedras para medição.
- Utilizar Equipamento para efetuar a medição do piso (solo).
- Os colaboradores deverão evitar trabalhos sobrepostos.;
- Não jogar ferramentas e/ou materiais para piso inferior;
- Utilizar cordas para içá-las;
- Manter ferramentas manuais devidamente amarradas durante a
execução em trabalho em altura.
- Manter piso de trabalho livre de material desnecessário;
- Manter ferramentas, equipamentos, materiais dentro de bolsas e
/ou em local adequado que não ofereça risco de queda dos
mesmos.
Carlos
Escovedo /
Rudineli
Silva
Ergonomia
- Postura
Inadequada;
LER / DORT
B I 8
- Não exceder o limite de peso por pessoa de 20 KG
- Manter a postura adequada de acordo com a atividade a ser
executada;
-Sempre que necessário solicitar a ajuda de outro colaborador;
- Em caso de movimentação manual de materiais da frente de
trabalho para o canteiro avançado de obras, utilizar o carrinho
plataforma, devidamente fixados com cintas catracas ou cordas.
Carlos
Escovedo /
Rudineli
Silva
- Atropelamento
- Lesões;
-
Morte;
-
Escoriações
;
B II 16
- Manter área sinalizada e isolada
- Manter auxílio de um sinaleiro, no momento das manobras e
deslocamento
- Andar sempre pelo caminho seguro, respeitando as
sinalizações;
- Respeitar a sinalização e velocidade, limite da via.
Carlos
Escovedo /
Rudineli
Silva

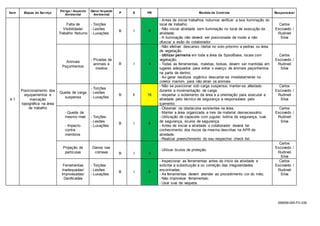

6. S56009-000-FO-039
Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
4.1
Posicionamento dos
equipamentos e
marcação
topográfica na área
de trabalho
Falta de
Visibilidade/
Trabalho Noturno
- Torções
- Lesões
- Luxações
B I 8
- Antes de iniciar trabalhos noturnos verificar a boa iluminação do
local de trabalho.
- Não iniciar atividade sem iluminação no local de execução da
atividade;
- A iluminação não deverá ser posicionada de modo a não
ofuscar a visão do colaborador.
Carlos
Escovedo /
Rudineli
Silva
Animais
Peçonhentos
- Picadas de
animais e
insetos
B I 8
- Não efetivar descanso /deitar no solo próximo a pedras ou área
de vegetação.
- Utilizar perneira em toda a área da SpoolBase, locais com
vegetação;
- Todas as ferramentas, maletas, bolsas, devem ser mantidas em
lugares adequados para evitar o avanço de animais peçonhentos
na parte de dentro;
- Ao gerar resíduos orgânico descartar-se imediatamente no
coletor marrom, para não atrair os animais
Carlos
Escovedo /
Rudineli
Silva
Queda de carga
suspensa
- Torções
- Lesões
- Luxações
B II 16
- Não se posicionar sob carga suspensa; manter-se afastado
durante a movimentação de carga;
- respeitar o isolamento da área e a orientação para executar a
atividade pelo técnico de segurança e responsáveis pelo
içamento.
Carlos
Escovedo /
Rudineli
Silva
- Queda de
mesmo nível
- Impacto
contra
membros
- Torções
- Lesões
- Luxações
B I 8
- Observar os obstáculos existentes na área;
- Manter a área organizada e livre de material desnecessário;
- Utilização de capacete com jugular, botina de segurança, luva
de segurança, óculos de segurança.
- Antes de iniciar a atividade o colaborador deverá ter
conhecimento dos riscos da mesma descritas na APR da
atividade.
- Realizar preenchimento do seu respectivo check list
Carlos
Escovedo /
Rudineli
Silva
Projeção de
partículas
Danos nas
córneas B I 8
- Utilizar óculos de proteção.
Carlos
Escovedo /
Rudineli
Silva
Ferramentas
Inadequadas/
Improvisadas/
Danificadas
- Torções
- Lesões
- Luxações
B I 8
- Inspecionar as ferramentas antes do início da atividade e
solicitar a substituição e ou correção das irregularidades
encontradas;
- As ferramentas devem atender ao procedimento cor do mês;
- Não improvisar ferramentas;
- Usar luva de vaqueta.
Carlos
Escovedo /
Rudineli
Silva

7. S56009-000-FO-039

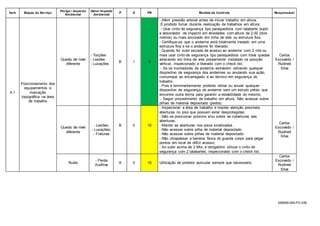

Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
4.1
Posicionamento dos
equipamentos e
marcação
topográfica na área
de trabalho
Queda de nível
diferente
- Torções
- Lesões
- Luxações
B I 8
- Aferir pressão arterial antes de iniciar trabalho em altura;
É proibido fumar durante realização de trabalhos em altura;
- Usar cinto de segurança tipo paraquedista com talabarte duplo
e absorvedor de impacto em atividades com altura de 2,00 (dois
metros) ou mais ancorado em linha de vida ou estrutura fixa;
- Certifique-se que o andaime está totalmente travado em uma
estrutura fixa e se o andaime foi liberado;
- Quando for subir escada de acesso ao andaime com 2 mts ou
mais usar cinto de segurança tipo paraquedista com trava quedas
atracando em linha de vida previamente instalado na posição
vertical, inspecionado e liberado com o check list;
- Se os montadores de andaime estiverem retirando qualquer
dispositivo de segurança dos andaimes ou anulando sua ação,
comunique ao encarregado e ao técnico em segurança do
trabalho.
- Pois é terminantemente proibido retirar ou anular qualquer
dispositivo de segurança do andaime sem um estudo prévio que
encontre outra forma para garantir a estabilidade do mesmo;
- Seguir procedimento de trabalho em altura. Não acessar sobre
pilhas de material depositado (pedra).
Carlos
Escovedo /
Rudineli
Silva
Queda de nível
diferente
- Lesões;
- Luxações;
- Fraturas
B II 16
- Inspecionar a área de trabalho e manter atenção possíveis
aberturas no piso que possam estar desprotegidas;
- Não se posicionar próximo e/ou sobre as coberturas das
aberturas;
- Manter as aberturas nos pisos sinalizados.
- Não acessar sobre pilha de material depositado.
- Não acessar sobre pilhas de material depositado.
- Não ultrapassar a barreira física do guarda corpo para pegar
pontos em local de difícil acesso;
- Ao subir acima de 2 Mts, e obrigatório utilizar o cinto de
segurança com 2 talabartes, inspecionado com o check list.
Carlos
Escovedo /
Rudineli
Silva
Ruído
- Perda
Auditiva
A II 16 Utilização de protetor auricular sempre que necessário.
Carlos
Escovedo /
Rudineli
Silva

8. S56009-000-FO-039

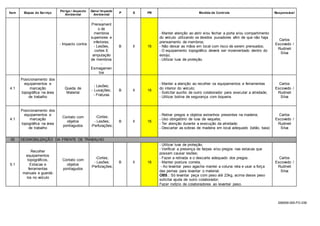

Item Etapas do Serviço
Perigo / Aspecto
Ambiental
Dano/ Impacto
Ambiental
P S PR Medida de Controle Responsável
- Impacto contra
-
Prensament
o de
membros
superiores e
inferiores;
- Lesões,
cortes E
amputação
de membros
-
Esmagamen
tos
B II 16
- Manter atenção ao abrir e/ou fechar a porta e/ou compartimento
do veículo utilizando os devidos puxadores afim de que não haja
prensamento de membros;
- Não deixar as mãos em local com risco de serem prensados;
- O equipamento topográfico deverá ser movimentado dentro do
estojo;
- Utilizar luva de proteção.
Carlos
Escovedo /
Rudineli
Silva
4.1
Posicionamento dos
equipamentos e
marcação
topográfica na área
de trabalho
Queda de
Material
- Lesões;
- Luxações;
- Fraturas
B II 16
- Manter a atenção ao recolher os equipamentos e ferramentas
do interior do veículo;
- Solicitar auxílio de outro colaborador para executar a atividade;
- Utilizar botina de segurança com biqueira.
Carlos
Escovedo /
Rudineli
Silva
4.1
Posicionamento dos
equipamentos e
marcação
topográfica na área
de trabalho
Contato com
objetos
pontiagudos
-Cortes;
- Lesões;
-Perfurações;
B II 16
- Retirar pregos e objetos estranhos presentes na madeira;
- Uso obrigatório de luva de vaqueta;
- Ter atenção durante a execução da atividade;
- Descartar as sobras de madeira em local adequado (latão, baia)
Carlos
Escovedo /
Rudineli
Silva
05 DESMOBILIZAÇÃO DA FRENTE DE TRABALHO
5.1
Recolher
equipamentos
topográficos,
Estacas e
ferramentas
manuais e guardá-
los no veículo
Contato com
objetos
pontiagudos
-Cortes;
- Lesões;
-Perfurações;
B II 16
- Utilizar luva de proteção;
- Verificar a presença de farpas e/ou pregos nas estacas que
possam causar lesões;
- Fazer a retirada e o descarte adequado dos pregos.
- Manter postura correta,
- Ao levantar peso agacha manter a coluna reta e usar a força
das pernas para levantar o material;
OBS.: Só levantar peça com peso até 23kg, acima desse peso
solicitar ajuda de outro colaborador;
Fazer rodízio de colaboradores ao levantar peso.
Carlos
Escovedo /
Rudineli
Silva

9. S56009-000-FO-039

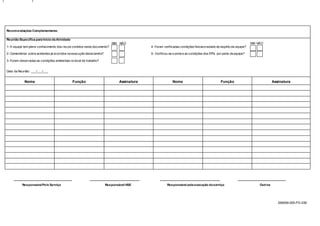

Recomendações Complementares:
Reunião Especifica para Início da Atividade
SIM NÃO SIM NÃO
1- A equipe tem pleno conhecimento dos riscos contidos neste documento? 4- Foram verificadas condiçõesfísicase estado de espírito da equipe?
2- Comentários sobre acidentes já ocorridos na execução desta tarefa? 5- Verificou-se o porte e as condições dos EPI’s por parte da equipe?
3- Foram observadas as condições ambientais no local de trabalho?
Data da Reunião: ___/___/___
Nome Função Assinatura Nome Função Assinatura
__________________________________ _____________________________ ___________________________________ ____________________________
ResponsávelPelo Serviço Responsável HSE Responsável pela execução doserviço Outros

10. S56009-000-FO-039

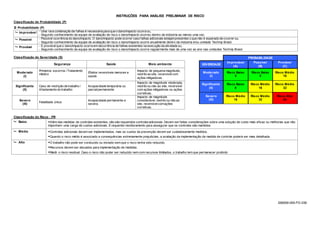

INSTRUÇÕES PARA ANÁLISE PRELIMINAR DE RISCO
Classificação de Probabilidade (P)
 Probabilidade (P)
 Improvável - Uma rara combinação de falhas é necessária para que o dano/impacto ocorra ou,
- Segundo conhecimento da equipe de avaliação de risco o dano/impacto ocorreu dentro da indústria ao menos uma vez.
 Possível - Possível ocorrência do dano/impacto. O dano/impacto pode ocorrer caso falhas adicionais estejampresentes o que não é esperado de ocorrer ou,
- Segundo conhecimento da equipe de avaliação de risco o dano/impacto ocorre anualmente dentro da indústria e/ou unidade Technip Brasil.
 Provável - É provávelque o dano/impacto ocorra em decorrência de falhas existentes na execução da atividade ou,
- Segundo conhecimento da equipe de avaliação de risco o dano/impacto ocorre regularmente mais de uma vez ao ano nas unidades Technip Brasil.
Classificação de Severidade (S)
Segurança Saúde Meio ambiente
Moderado
(I)
Primeiros socorros / Tratamento
médico
Efeitos reversíveis menores a
saúde
Impacto de pequena magnitude,
restrito ao site, reversívelcom
ações mitigadoras.
Significante
(II)
Caso de restrição de trabalho /
Afastamento do trabalho
Incapacidade temporária ou
parcialpermanente
Impacto de magnitude moderada,
restrito ou não ao site, reversível
com ações mitigadoras ou ações
corretivas.
Severo
(III)
Fatalidade única
Incapacidade permanente e
severa.
Impacto de magnitude
considerável, restrito ou não ao
site, reversívelcomações
corretivas.
Classificação do Risco - PR
 Baixo Além das medidas de controles existentes, não são requeridos controlesadicionais. Devem ser feitas considerações sobre uma solução de custo mais eficaz ou melhorias que não
imponham uma carga de custos adicionais. É requerido monitoramento para assegurar que os controles são mantidos.
 Médio Controles adicionais devem ser implementados, mas os custos da prevenção devem ser cuidadosamente medidos.
Quando o risco médio é associado a consequências extremamente prejudiciais, a avaliação da implementação da medida de controle poderá ser mais detalhada.
 Alto O trabalho não pode ser conduzido ou iniciado sem que o risco tenha sido reduzido.
Recursos devem ser alocados para implementação de medidas.
Medir o risco residual. Caso o risco não puder ser reduzido nem com recursos ilimitados, o trabalho tem que permanecer proibido
PROBABILIDADE
SEVERIDADE
Improvável
(A)
Possível
(B)
Provável
(C)
Moderado
(I)
Risco Baixo
4
Risco Baixo
8
Risco Médio
16
Significante
(II)
Risco Baixo
8
Risco Médio
16
Risco Médio
32
Severo
(III)
Risco Médio
16
Risco Médio
32
Risco Alto
64
