Sistemas Distribuídos - Comunicação Distribuída – Web Services

Comunicação Distribuída – Web Services
Prof. Adriano Teixeira de Souza

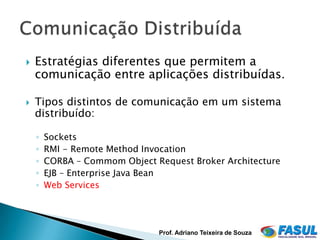

 Estratégias diferentes que permitem a
comunicação entre aplicações distribuídas.

 Tipos distintos de comunicação em um sistema
distribuído:

◦ Sockets
◦ RMI - Remote Method Invocation
◦ CORBA – Commom Object Request Broker Architecture
◦ EJB – Enterprise Java Bean
◦ Web Services

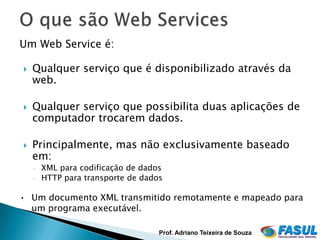

Um Web Service é:

 Qualquer serviço que é disponibilizado através da
web.

 Qualquer serviço que possibilita duas aplicações de
computador trocarem dados.

 Principalmente, mas não exclusivamente baseado
em:
◦ XML para codificação de dados
◦ HTTP para transporte de dados

• Um documento XML transmitido remotamente e mapeado para
um programa executável.

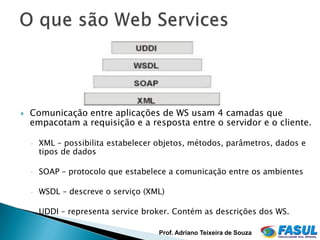

 Comunicação entre aplicações de WS usam 4 camadas que
empacotam a requisição e a resposta entre o servidor e o cliente.

◦ XML – possibilita estabelecer objetos, métodos, parâmetros, dados e
tipos de dados

◦ SOAP – protocolo que estabelece a comunicação entre os ambientes

◦ WSDL – descreve o serviço (XML)

◦ UDDI – representa service broker. Contém as descrições dos WS.

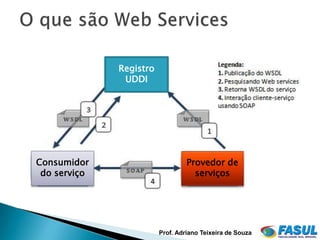

Registro
UDDI

Consumidor Provedor de
do serviço serviços

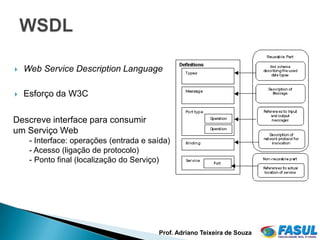

 Web Service Description Language

 Esforço da W3C

Descreve interface para consumir
um Serviço Web
- Interface: operações (entrada e saída)
- Acesso (ligação de protocolo)
- Ponto final (localização do Serviço)

16

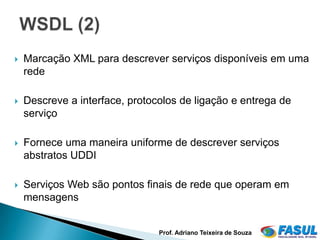

 Marcação XML para descrever serviços disponíveis em uma
rede

 Descreve a interface, protocolos de ligação e entrega de
serviço

 Fornece uma maneira uniforme de descrever serviços
abstratos UDDI

 Serviços Web são pontos finais de rede que operam em
mensagens

17

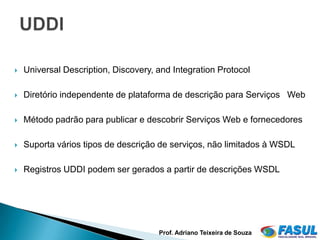

 Universal Description, Discovery, and Integration Protocol

 Diretório independente de plataforma de descrição para Serviços Web

 Método padrão para publicar e descobrir Serviços Web e fornecedores

 Suporta vários tipos de descrição de serviços, não limitados à WSDL

 Registros UDDI podem ser gerados a partir de descrições WSDL


 Simple Object Access Protocol

 Recomendação W3C

Transporte de dados XML:
- emissor / receptor
- ligação de protocolo
- aspectos de comunicação
- conteúdo


 Protocolo para troca de informações estruturadas em uma
plataforma descentralizada e distribuída, utilizando tecnologias
baseadas em XML

 Sua especificação define um framework que provê maneiras para
se construir mensagens que podem trafegar através de diversos
protocolos
◦ Foi especificado de forma a ser independente de qualquer modelo de
programação ou outra implementação específica

 As mensagens SOAP são documentos XML que aderem a uma
especificação fornecida pelo órgão W3C

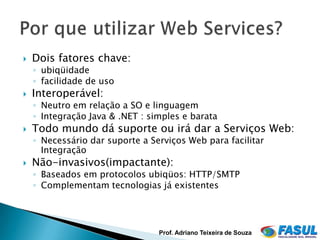

 Dois fatores chave:
◦ ubiqüidade
◦ facilidade de uso
 Interoperável:
◦ Neutro em relação a SO e linguagem
◦ Integração Java & .NET : simples e barata
 Todo mundo dá suporte ou irá dar a Serviços Web:
◦ Necessário dar suporte a Serviços Web para facilitar
Integração
 Não-invasivos(impactante):
◦ Baseados em protocolos ubiqüos: HTTP/SMTP
◦ Complementam tecnologias já existentes

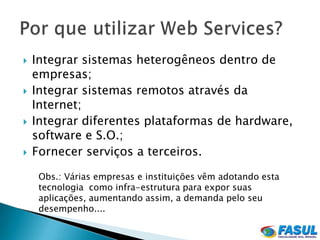

 Integrar sistemas heterogêneos dentro de
empresas;
 Integrar sistemas remotos através da
Internet;
 Integrar diferentes plataformas de hardware,
software e S.O.;
 Fornecer serviços a terceiros.

Obs.: Várias empresas e instituições vêm adotando esta
tecnologia como infra-estrutura para expor suas
aplicações, aumentando assim, a demanda pelo seu
desempenho....

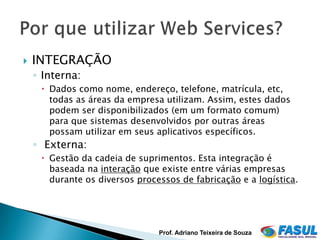

 INTEGRAÇÃO
◦ Interna:
 Dados como nome, endereço, telefone, matrícula, etc,
todas as áreas da empresa utilizam. Assim, estes dados
podem ser disponibilizados (em um formato comum)
para que sistemas desenvolvidos por outras áreas
possam utilizar em seus aplicativos específicos.
◦ Externa:
 Gestão da cadeia de suprimentos. Esta integração é
baseada na interação que existe entre várias empresas
durante os diversos processos de fabricação e a logística.

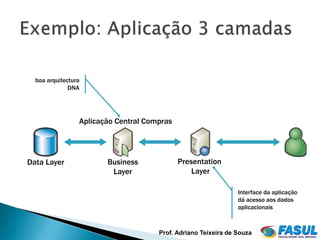

boa arquitectura
DNA

Aplicação Central Compras

Data Layer Business Presentation
Layer Layer

Interface da aplicação
dá acesso aos dados
aplicacionais


Interface desacoplado
da lógica de
processamento dos
dados
troca de mensagens

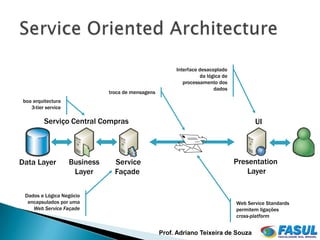

boa arquitectura
3-tier service

Serviço Central Compras UI

Data Layer Business Service Presentation
Layer Façade Layer

Dados e Lógica Negócio
encapsulados por uma Web Service Standards
Web Service Façade permitem ligações
cross-platform

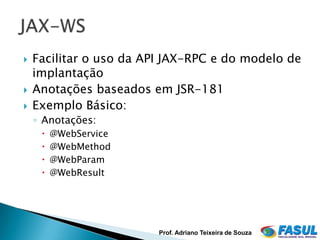

 Facilitar o uso da API JAX-RPC e do modelo de
implantação
 Anotações baseados em JSR-181
 Exemplo Básico:
◦ Anotações:
 @WebService
 @WebMethod
 @WebParam
 @WebResult

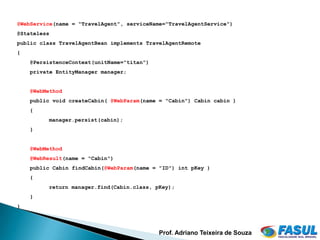

@WebService(name = "TravelAgent", serviceName="TravelAgentService")
@Stateless
public class TravelAgentBean implements TravelAgentRemote
{
@PersistenceContext(unitName="titan")
private EntityManager manager;

@WebMethod
public void createCabin( @WebParam(name = "Cabin") Cabin cabin )
{
manager.persist(cabin);
}

@WebMethod
@WebResult(name = "Cabin")
public Cabin findCabin(@WebParam(name = "ID") int pKey )
{
return manager.find(Cabin.class, pKey);
}
}

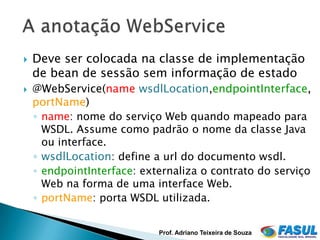

 Deve ser colocada na classe de implementação
de bean de sessão sem informação de estado
 @WebService(name,wsdlLocation,endpointInterface,
portName)
◦ name: nome do serviço Web quando mapeado para
WSDL. Assume como padrão o nome da classe Java
ou interface.
◦ wsdlLocation: define a url do documento wsdl.
◦ endpointInterface: externaliza o contrato do serviço
Web na forma de uma interface Web.
◦ portName: porta WSDL utilizada.

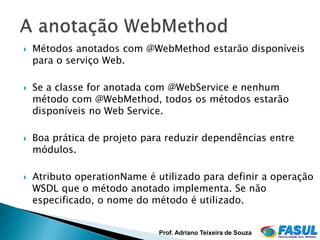

 Métodos anotados com @WebMethod estarão disponíveis
para o serviço Web.

 Se a classe for anotada com @WebService e nenhum
método com @WebMethod, todos os métodos estarão
disponíveis no Web Service.

 Boa prática de projeto para reduzir dependências entre
módulos.

 Atributo operationName é utilizado para definir a operação
WSDL que o método anotado implementa. Se não
especificado, o nome do método é utilizado.


 Permite controlar o WSLD gerado para um método
Java sinalizado com @WebMethod
 Se o estilo for RPC/LITERAL(wsdl:part), o atributo
name() configurará o nome wsdl:part
 Exemplo (produz um wsdl):
◦ @WebMethod(OperationName = “CheckStatus”)
◦ Public int checkStatus(
◦ @WebParam(name = “ReservationID”) String reservationID
◦ @WebParam(name = “CustomerID”, mode =
WebParam.Mode.OUT) javax.ws.Holder<Integer> customerID){
 customerID.value = getCustomerID(reservationID);
 Return status;
}

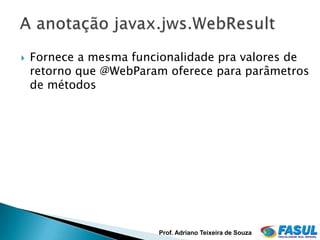

 Fornece a mesma funcionalidade pra valores de
retorno que @WebParam oferece para parâmetros
de métodos

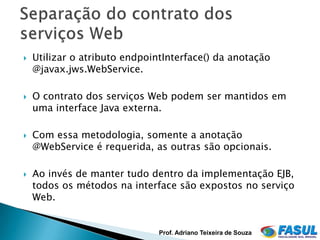

 Utilizar o atributo endpointInterface() da anotação
@javax.jws.WebService.

 O contrato dos serviços Web podem ser mantidos em
uma interface Java externa.

 Com essa metodologia, somente a anotação
@WebService é requerida, as outras são opcionais.

 Ao invés de manter tudo dentro da implementação EJB,
todos os métodos na interface são expostos no serviço
Web.

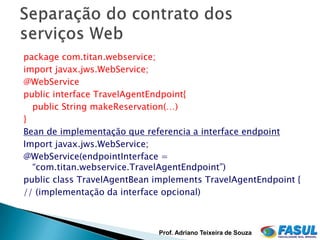

package com.titan.webservice;
import javax.jws.WebService;
@WebService
public interface TravelAgentEndpoint{
public String makeReservation(…)
}
Bean de implementação que referencia a interface endpoint
Import javax.jws.WebService;
@WebService(endpointInterface =
“com.titan.webservice.TravelAgentEndpoint”)
public class TravelAgentBean implements TravelAgentEndpoint {
// (implementação da interface opcional)
