SlideShare uma empresa Scribd logo
46 Óleo & Gás - Manutenção Offshore

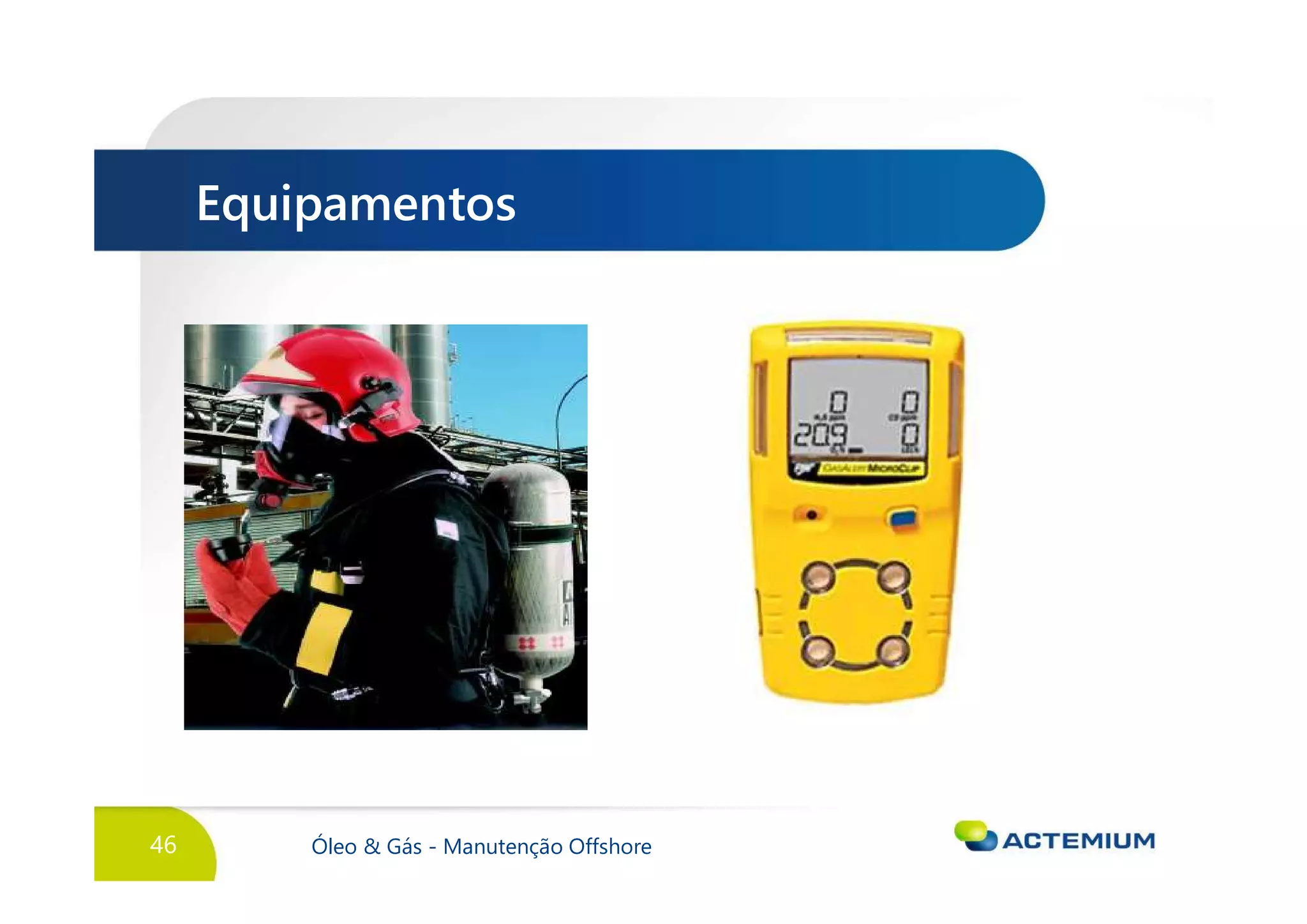

Equipamentos
47 Óleo & Gás - Manutenção Offshore

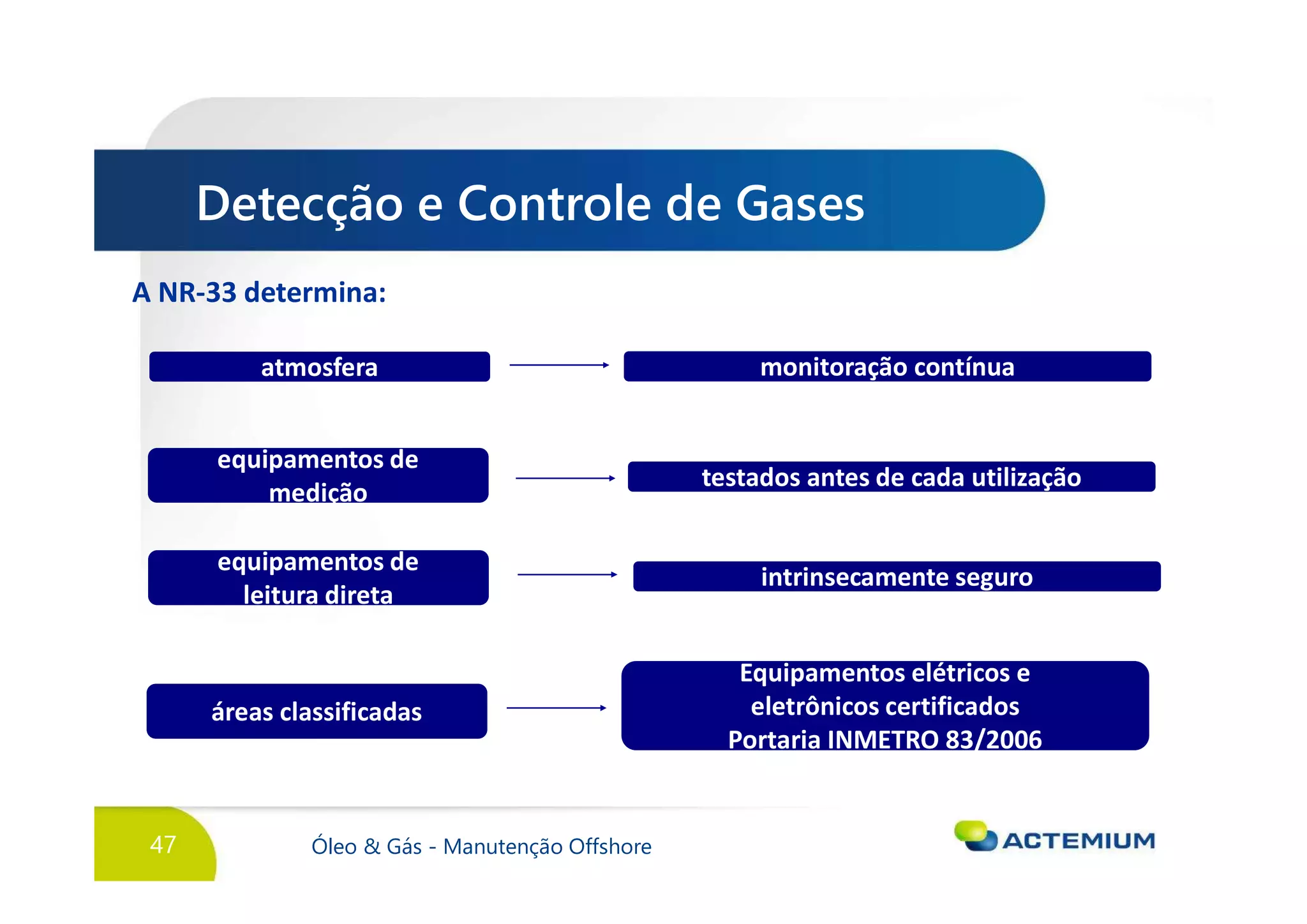

Detecção e Controle de Gases
atmosfera
equipamentos de
medição
equipamentos de
leitura direta
áreas classificadas
monitoração contínua
testados antes de cada utilização
intrinsecamente seguro
Equipamentos elétricos e
eletrônicos certificados
Portaria INMETRO 83/2006
A NR-33 determina:
48 Óleo & Gás - Manutenção Offshore
Operação de Equipamentos
Recursos de segurança – segundo NBR 14787
equipamento
iluminação
atendimento pré-hospitalar
EPI
comunicação
ventilação
sondagem inicial e monitoração contínua da
atmosfera
• aprovado por OCP do INMETRO
• proteção contra interferência eletromagnética
49 Óleo & Gás - Manutenção Offshore
Detecção e Controle de Gases
Marcação – BR Exi d II C T4 – 20º a + 55ºC
pode operar em atmosfera explosiva, mesmo em zona “0”
invólucro a prova de explosão – segurança adicional
pode operar em atmosfera com acetileno ou hidrogênio
equipamento certificado no Brasil
temperatura de superfície não ultrapassa 135º
Circuitos suportam variação de temperatura entre
50 Óleo & Gás - Manutenção Offshore
Limites de Alarmes
NR 15 – verificar limite ACGIH e comparar valores restritivos
Gases combustíveis 10% do L.I.E.
Oxigênio 19,5% Vol. E 23% Vol.
Monóxido de Carbono LT = 39 ppm
Gás Sulfídrico LT = 8 pp
51 Óleo & Gás - Manutenção Offshore
Teste de Gás
Quando fazer? imediatamente antes da entrada
em intervalos representativos
durante a entrada e a execução do trabalho
Onde fazer?
do lado de fora do espaço confinado
passar o mult gas horizontal e/ou verticalmente
Procedimentos
iniciar após 15 min da interrupção dos exaustores ou
ventiladores
teste desde o topo até o fundo.
dê tempo para alcance dos sensores
antes e após exaustão/insuflação/purga
52 Óleo & Gás - Manutenção Offshore
Detector de Gás
NUNCA confie nos seus próprios sentidos para determinar se a atmosfera no
EC é segura!
OS SEUS SENTIDOS NÃO SÃO SUFICIENTES PARA DETECTAR
A PRESENÇA DE MUITOS DOS GASES TÓXICOS OU
VAPORES, NEM DETERMINAR O NÍVEL DE OXIGÊNIO
53 Óleo & Gás - Manutenção Offshore
Ventilação e Exaustão
• medidas de controle para ambientes de trabalho prejudiciais ao
ser humano.
• evita a dispersão de contaminantes no espaço confinado, bem
como dilui concentrações de gases, vapores e proporciona
conforto térmico ao homem.
54 Óleo & Gás - Manutenção Offshore
Ventilação e Exaustão
Natural
• tamanho da abertura
• vento
Mecânica ou Forçada
• exaustores
• ventiladores
55 Óleo & Gás - Manutenção Offshore
Ventilação e Exaustão
- Evita concentrações atmosféricas nocivas.
- Se o alarme do mult gás tocar, saia imediatamente.
- Retorne somente após nova medição.
56 Óleo & Gás - Manutenção Offshore
Equipamentos de Ventilação
- em bom estado de conservação;
- usado de forma correta;
- monitoramento contínuo enquanto
o EC estiver ocupado;
- controle operacional identificado e
etiquetado a fim de prevenir
interferências não autorizadas.
57
Sistema de ventilação- Siroco
Óleo & Gás - Manutenção Offshore
58 Óleo & Gás - Manutenção Offshore
ARCOFIL ou Ar de Linha
Unidades estacionárias montadas em cavaletes com estrutura tubular
de uso no solo ou em parede, dotadas de dreno de emulsão de
água/óleo, filtro de carvão ativo para gases contaminantes, com
umidificadores e em alguns modelos com detector de CO.
59 Óleo & Gás - Manutenção Offshore
C.A.R.L.A / Equipamento de Fuga
Conjunto Autônomo de Respiração com Linha de Ar
O Conjunto autônomo de respiração com linha de ar, ou máscara autônoma de
circuito aberto é um equipamento de proteção respiratória usado por equipes de
resgate, bombeiros, trabalhos em espaço confinado, trabalhos em atmosferas
IPVS e outros, para suprir uma demanda de ar respirável durante um período.
Onde o usuário carrega, o próprio suprimento de ar respirável por uma
mangueira a toxica – e por isso são chamados de equipamento autônomo de
respiração COM LINHA DE AR. Dotada de um cilindro de ar comprimido de alta
pressão, possuindo uma reserva de ar suficiente para atender demandas de
escape que variam de 5 a 15 minutos, dependendo do fabricante.
Na saída do cilindro existe um redutor de pressão que regula a pressão de saída
do ar para uma pressão adequada para a máscara que o trabalhador estiver
utilizando. Por norma o equipamento autônomo de respiração possui
dispositivos que informam o trabalhador quando a reserva de ar está acabando.
60 Óleo & Gás - Manutenção Offshore
Equipamento de Fuga
Modelo que combina linha de ar com cilindro de fuga
Autonomia de aproximadamente 5 á 15 minutos
61 Óleo & Gás - Manutenção Offshore
CONJUNTO AUTÔNOMO
62 Óleo & Gás - Manutenção Offshore
CONJUNTO AUTÔNOMO
63 Óleo & Gás - Manutenção Offshore
Equipamento de Fuga
Respirador de adução de ar
comprimido
64 Óleo & Gás - Manutenção Offshore
Respirador de adução de ar comprimido
Respirador de adução de ar comprimido, com fluxo constante para ser utilizado
em situações nas quais o ambiente for repentinamente contaminado por gases,
vapores tóxicos ou venha a se tornar deficiente de oxigênio.
O equipamento é composto por um capuz, cilindro, mangueira e bolsa para
transporte.
O cilindro pode ser na versão Fibra de Carbono ou Alumínio, ambos oferecem
autonomia de 10 minutos.
A bolsa para transporte pode ser carregada no ombro ou na cintura, permitindo
ao usuário maior flexibilidade ao ingressar em ambientes potencialmente
contaminados.
Durante a utilização, fornece um fluxo constante de ar respirável ao capuz com
velocidade de escoamento de 40 litros por minuto.
65 Óleo & Gás - Manutenção Offshore
Respirador de Fuga
Esta máscara é composta de um bocal e uma presilha nasal, colocados na parte superior da
peça, que se ajusta facilmente à boca e ao nariz. Na parte inferior da peça existe uma
abertura onde é encaixado o filtro para fuga.
O respirador é armazenado dentro de uma embalagem plástica hermética, composta por
uma tampa e base, que é lacrada e selada através de uma abraçadeira termoplástica,
garantindo selagem total do conjunto. Esta embalagem plástica possui uma presilha
plástica para colocação na cintura do usuário.
O FPA (Fator de Proteção Atribuído) não é aplicável para respiradores de fuga.
TEMPO DE USO PARA FUGA: O tempo de uso para fuga é de até 15 minutos.
66 Óleo & Gás - Manutenção Offshore
Respirador de Fuga
67 Óleo & Gás - Manutenção Offshore
Comunicação
Rádios de comunicação intrinsecamente
seguros para áreas classificadas.
Checa a comunicação com
supervisão
enfermagem
rádio operador e equipe de resgate
Informa:
Serviço a ser realizado
Quantidade de pessoas envolvidas
68 Óleo & Gás - Manutenção Offshore
Neste capítulo nós vimos:
Equipamentos
• Detecção e Controle de Gases
• Exaustão e Ventilação
• Equipamentos de Proteção Respiratória
• Comunicação
