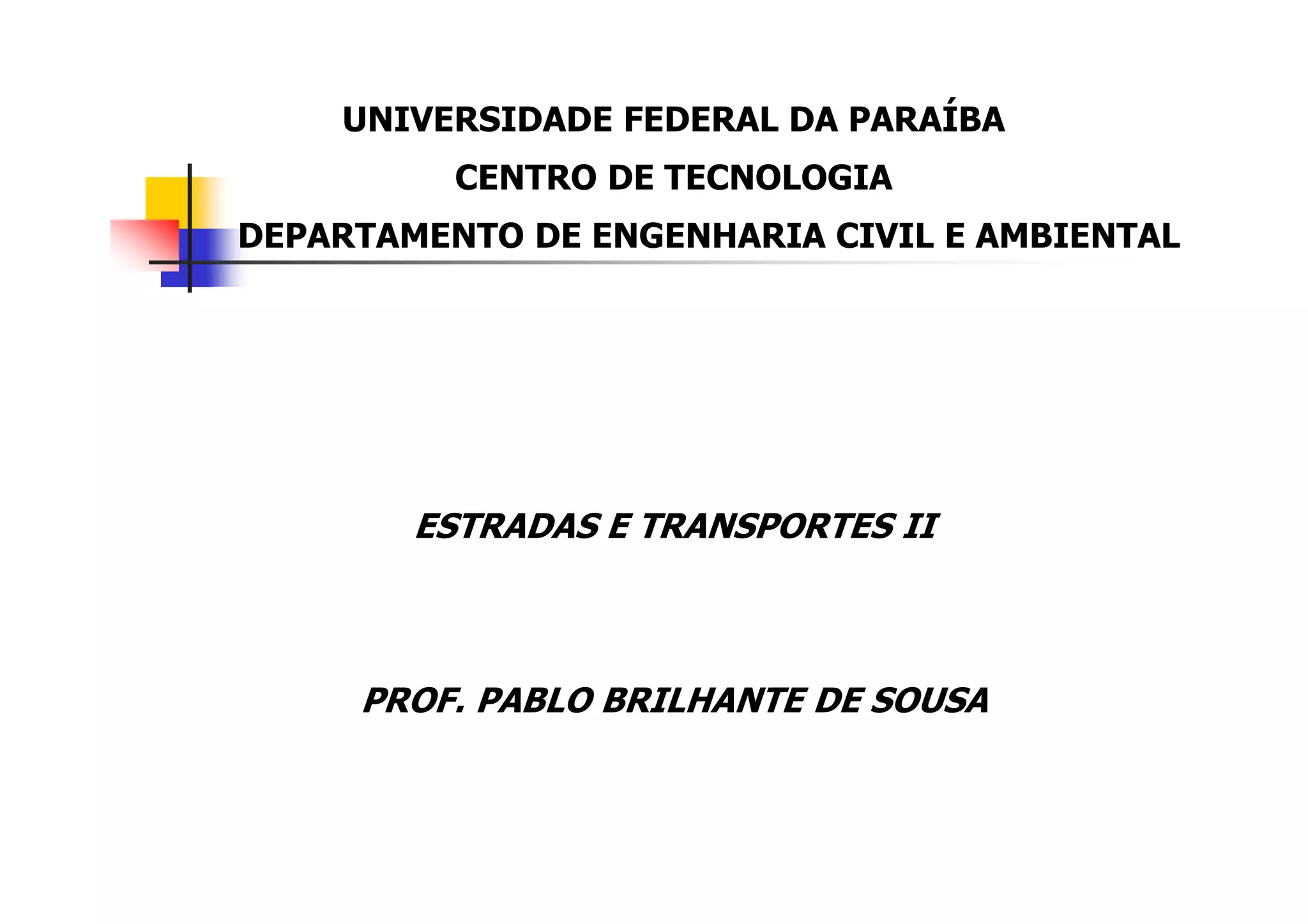

UNIVERSIDADE FEDERAL DA PARAÍBA
CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA CIVIL E AMBIENTAL
ESTRADAS E TRANSPORTES II
PROF. PABLO BRILHANTE DE SOUSA
INTRODUÇÃO

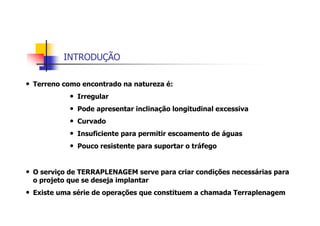

• Terreno como encontrado na natureza é:
• Irregular
• Pode apresentar inclinação longitudinal excessiva
• Curvado
• Insuficiente para permitir escoamento de águas
• Pouco resistente para suportar o tráfego
• O serviço de TERRAPLENAGEM serve para criar condições necessárias para
o projeto que se deseja implantar
• Existe uma série de operações que constituem a chamada Terraplenagem
INTRODUÇÃO
• Operações básicas da Terraplenagem:
• Escavação
• Carga do material escavado
• Transporte
• Descarga e espalhamento
INTRODUÇÃO

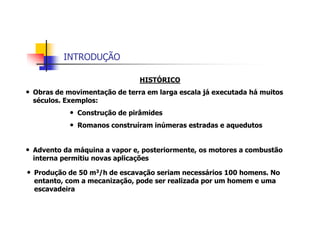

HISTÓRICO
• Obras de movimentação de terra em larga escala já executada há muitos
séculos. Exemplos:
• Construção de pirâmides
• Romanos construíram inúmeras estradas e aquedutos
• Advento da máquina a vapor e, posteriormente, os motores a combustão
interna permitiu novas aplicações
• Produção de 50 m3/h de escavação seriam necessários 100 homens. No
entanto, com a mecanização, pode ser realizada por um homem e uma
escavadeira
INTRODUÇÃO

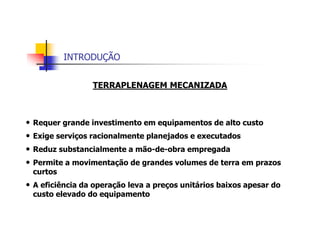

TERRAPLENAGEM MECANIZADA
• Requer grande investimento em equipamentos de alto custo
• Exige serviços racionalmente planejados e executados
• Reduz substancialmente a mão-de-obra empregada
• Permite a movimentação de grandes volumes de terra em prazos
curtos
• A eficiência da operação leva a preços unitários baixos apesar do
custo elevado do equipamento
INTRODUÇÃO

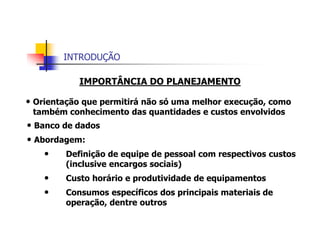

IMPORTÂNCIA DO PLANEJAMENTO
• Orientação que permitirá não só uma melhor execução, como
também conhecimento das quantidades e custos envolvidos
• Banco de dados
• Abordagem:
• Definição de equipe de pessoal com respectivos custos
(inclusive encargos sociais)
• Custo horário e produtividade de equipamentos
• Consumos específicos dos principais materiais de
operação, dentre outros
INTRODUÇÃO
O PLANEJAMENTO DE OBRAS RODOVIÁRIAS
• Cronograma físico/físico-financeiro da obra
• Dias Praticáveis no ano (auxiliar)
• Dimensionamento de equipamentos
• Materiais
• Dimensionamento da Mão-de-obra direta
• Cálculo de horas extras
• Despesas com pessoal
• Despesas indiretas
• Serviços sub-empreitados e transporte com caçambeiros
• Fluxo de caixa e resumo final da obra
INTRODUÇÃO

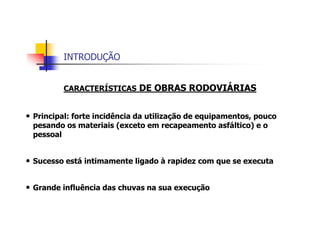

CARACTERÍSTICAS DE OBRAS RODOVIÁRIAS
• Principal: forte incidência da utilização de equipamentos, pouco
pesando os materiais (exceto em recapeamento asfáltico) e o
pessoal
• Sucesso está intimamente ligado à rapidez com que se executa
• Grande influência das chuvas na sua execução

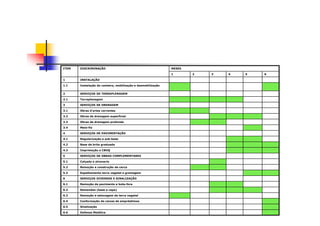

ITEM DISCRIMINAÇÃO MESES
1 2 3 4 5 6
1 INSTALAÇÃO
1.1 Instalação do canteiro, mobilização e desmobilização
2 SERVIÇOS DE TERRAPLENAGEM
2.1 Terraplenagem
3 SERVIÇOS DE DRENAGEM
3.1 Obras d’artes correntes
3.2 Obras de drenagem superficial
3.3 Obras de drenagem profunda
3.4 Meio-fio
4 SERVIÇOS DE PAVIMENTAÇÃO
4.1 Regularização e sub-base
4.2 Base de brita graduada
4.3 Imprimação e CBUQ
5 SERVIÇOS DE OBRAS COMPLEMENTARES
5.1 Calçada e alvenaria
5.2 Remoção e construção de cerca
5.3 Espalhamento terra vegetal e gramagem
6 SERVIÇOS DIVERSOS E SINALIZAÇÃO
6.1 Remoção de pavimento e bota-fora
6.2 Remendos (base e capa)
6.3 Remoção e estocagem de terra vegetal
6.4 Conformação de caixas de empréstimos
6.5 Sinalização
6.6 Defensa Metálica
INTRODUÇÃO

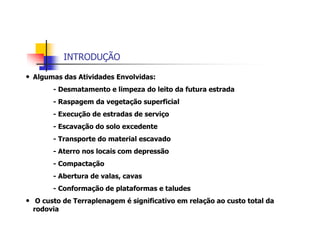

• Algumas das Atividades Envolvidas:
- Desmatamento e limpeza do leito da futura estrada
- Raspagem da vegetação superficial
- Execução de estradas de serviço
- Escavação do solo excedente
- Transporte do material escavado
- Aterro nos locais com depressão
- Compactação
- Abertura de valas, cavas
- Conformação de plataformas e taludes
• O custo de Terraplenagem é significativo em relação ao custo total da
rodovia
INTRODUÇÃO

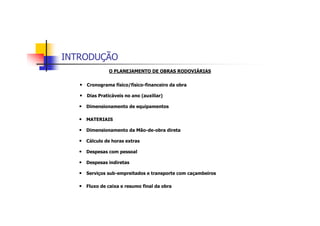

O PLANEJAMENTO DE OBRAS RODOVIÁRIAS
• Cronograma físico/físico-financeiro da obra
• Dias Praticáveis no ano (auxiliar)
• Dimensionamento de equipamentos
• MATERIAIS
• Dimensionamento da Mão-de-obra direta
• Cálculo de horas extras
• Despesas com pessoal
• Despesas indiretas
• Serviços sub-empreitados e transporte com caçambeiros
• Fluxo de caixa e resumo final da obra
INTRODUÇÃO

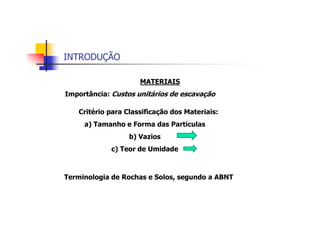

MATERIAIS
Importância: Custos unitários de escavação
Terminologia de Rochas e Solos, segundo a ABNT
Critério para Classificação dos Materiais:
a) Tamanho e Forma das Partículas
b) Vazios
c) Teor de Umidade
INTRODUÇÃO
ROCHAS
Nomenclatura corrente em Geologia
a) Bloco de rocha: pedaço isolado com diâmetro
médio superior a 1 metro
b) Matacão: pedaço de rocha com diâmetro superior a
25 cm e inferior a 1 metro
c) Pedra: Pedaço de rocha com diâmetro entre 7,6 e
25 cm
INTRODUÇÃO

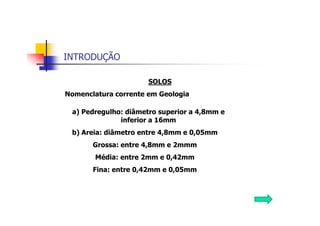

SOLOS
Nomenclatura corrente em Geologia
a) Pedregulho: diâmetro superior a 4,8mm e
inferior a 16mm
b) Areia: diâmetro entre 4,8mm e 0,05mm
Grossa: entre 4,8mm e 2mmm
Média: entre 2mm e 0,42mm
Fina: entre 0,42mm e 0,05mm
INTRODUÇÃO

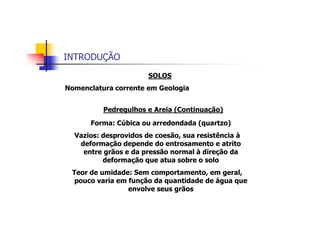

SOLOS
Nomenclatura corrente em Geologia
Forma: Cúbica ou arredondada (quartzo)
Vazios: desprovidos de coesão, sua resistência à
deformação depende do entrosamento e atrito
entre grãos e da pressão normal à direção da
deformação que atua sobre o solo
Teor de umidade: Sem comportamento, em geral,
pouco varia em função da quantidade de água que
envolve seus grãos
Pedregulhos e Areia (Continuação)
INTRODUÇÃO
SOLOS
Nomenclatura corrente em Geologia

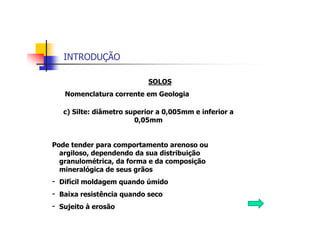

c) Silte: diâmetro superior a 0,005mm e inferior a
0,05mm
Pode tender para comportamento arenoso ou
argiloso, dependendo da sua distribuição
granulométrica, da forma e da composição
mineralógica de seus grãos
- Difícil moldagem quando úmido
- Baixa resistência quando seco
- Sujeito à erosão
INTRODUÇÃO

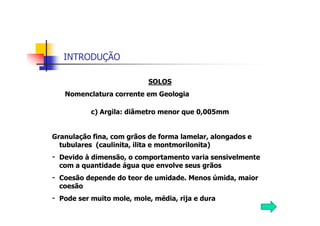

SOLOS
Nomenclatura corrente em Geologia
c) Argila: diâmetro menor que 0,005mm
Granulação fina, com grãos de forma lamelar, alongados e
tubulares (caulinita, ilita e montmorilonita)
- Devido à dimensão, o comportamento varia sensivelmente
com a quantidade água que envolve seus grãos
- Coesão depende do teor de umidade. Menos úmida, maior
coesão
- Pode ser muito mole, mole, média, rija e dura
INTRODUÇÃO

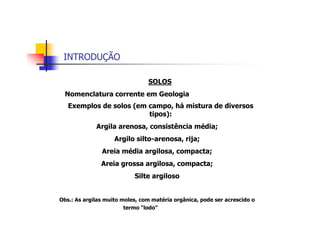

SOLOS
Nomenclatura corrente em Geologia
Exemplos de solos (em campo, há mistura de diversos
tipos):
Argila arenosa, consistência média;
Argilo silto-arenosa, rija;
Areia média argilosa, compacta;
Areia grossa argilosa, compacta;
Silte argiloso
Obs.: As argilas muito moles, com matéria orgânica, pode ser acrescido o
termo “lodo”
INTRODUÇÃO
SOLOS
Nomenclatura corrente em Geologia

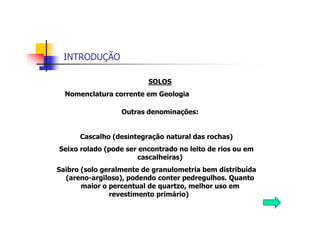

Outras denominações:
Cascalho (desintegração natural das rochas)
Seixo rolado (pode ser encontrado no leito de rios ou em
cascalheiras)
Saibro (solo geralmente de granulometria bem distribuída
(areno-argiloso), podendo conter pedregulhos. Quanto
maior o percentual de quartzo, melhor uso em
revestimento primário)
INTRODUÇÃO
MATERIAIS

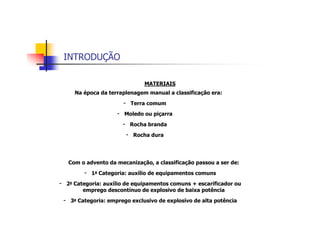

Na época da terraplenagem manual a classificação era:
- Terra comum
- Moledo ou piçarra
- Rocha branda
- Rocha dura
Com o advento da mecanização, a classificação passou a ser de:
- 1a Categoria: auxílio de equipamentos comuns
- 2a Categoria: auxílio de equipamentos comuns + escarificador ou
emprego descontínuo de explosivo de baixa potência
- 3a Categoria: emprego exclusivo de explosivo de alta potência
INTRODUÇÃO
MATERIAIS
Fator de empolamento
Porcentagem de empolamento
Importantes para
Terraplenagem!
INTRODUÇÃO
MATERIAIS

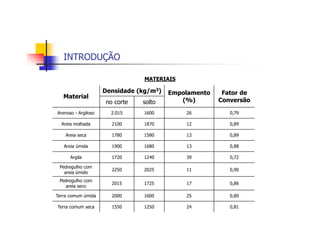

Material
Densidade (kg/m3) Empolamento
(%)
Fator de
Conversãono corte solto
Arenoso - Argiloso 2.015 1600 26 0,79
Areia molhada 2100 1870 12 0,89
Areia seca 1780 1580 13 0,89
Areia úmida 1900 1680 13 0,88
Argila 1720 1240 39 0,72
Pedregulho com
areia úmido
2250 2025 11 0,90
Pedregulho com
areia seco
2015 1725 17 0,86
Terra comum úmida 2000 1600 25 0,80
Terra comum seca 1550 1250 24 0,81
INTRODUÇÃO

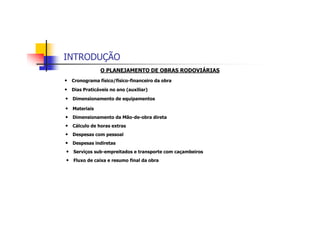

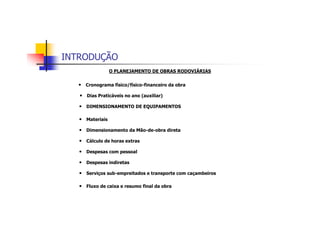

O PLANEJAMENTO DE OBRAS RODOVIÁRIAS
• Cronograma físico/físico-financeiro da obra
• Dias Praticáveis no ano (auxiliar)
• DIMENSIONAMENTO DE EQUIPAMENTOS
• Materiais
• Dimensionamento da Mão-de-obra direta
• Cálculo de horas extras
• Despesas com pessoal
• Despesas indiretas
• Serviços sub-empreitados e transporte com caçambeiros
• Fluxo de caixa e resumo final da obra

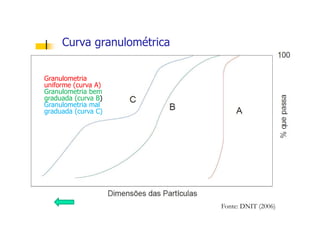

Curva granulométrica
Granulometria
uniforme (curva A)
Granulometria bem
graduada (curva B)
Granulometria mal
graduada (curva C)
Fonte: DNIT (2006)

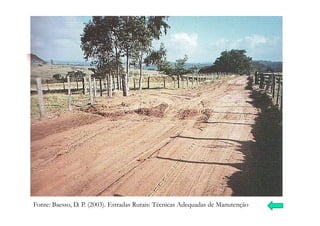

Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção

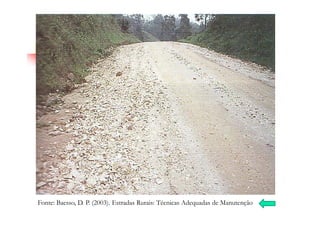

Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção

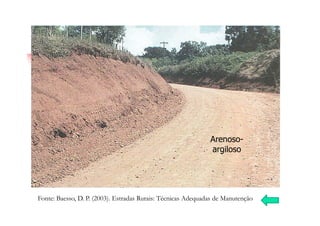

Arenoso-
argiloso
Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção

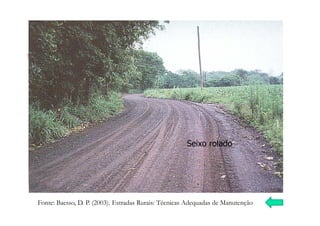

Seixo rolado
Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção

Mais conteúdo relacionado

Mais procurados

Trabalhos em solos aula 02
Trabalhos em solos aula 02  Trabalhos em solos aula 02
Trabalhos em solos aula 02
Sérgio Peixoto

Produção de areia em poços de petroleo
Produção de areia em poços de petroleoProdução de areia em poços de petroleo
Produção de areia em poços de petroleo
Romero Marcílio

48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto
48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto
48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto
Rayanne Barbosa Oliveira

Aula 03 argamassa
Aula 03  argamassaAula 03  argamassa
Aula 03 argamassa
Cristiane Silva

Complementos de fundacoes
Complementos de fundacoesComplementos de fundacoes
Complementos de fundacoes
Humberto Magno

Estabilidade de escavações subterrâneas
Estabilidade de escavações subterrâneasEstabilidade de escavações subterrâneas
Estabilidade de escavações subterrâneas
Igor Henry

Concreto: Introdução
Concreto: IntroduçãoConcreto: Introdução
Concreto: Introdução
David Grubba

Barragens sandroni - 2006 - 5 percolação interfaces
Barragens   sandroni - 2006 - 5 percolação interfacesBarragens   sandroni - 2006 - 5 percolação interfaces
Barragens sandroni - 2006 - 5 percolação interfaces
Alex Duarte

Artigo tracos concreto paulo bastos
Artigo tracos concreto paulo bastosArtigo tracos concreto paulo bastos
Artigo tracos concreto paulo bastos
marcioarj

Fundaes-aula 5-6-pptx
 Fundaes-aula 5-6-pptx Fundaes-aula 5-6-pptx
Fundaes-aula 5-6-pptx
Marcelo de Lima Beloni

Introdução à perfilagem de poços
Introdução à perfilagem de poçosIntrodução à perfilagem de poços
Introdução à perfilagem de poços
Sydney Dias

Material dosagem
Material dosagemMaterial dosagem
Material dosagem
Lailson Ancelmo

Aplicação de geologia na elaboração de barragens
Aplicação de geologia na elaboração de barragensAplicação de geologia na elaboração de barragens
Aplicação de geologia na elaboração de barragens
Douglas Gozzo

2013 tecnologia construção
2013 tecnologia construção2013 tecnologia construção
2013 tecnologia construção
Linduart Tavares

Apresentação mecânica do solo
Apresentação  mecânica do solo Apresentação  mecânica do solo
Apresentação mecânica do solo
gelcine Angela

Barragens sandroni - 2006 - 3 percolação aterro
Barragens   sandroni - 2006 - 3 percolação aterroBarragens   sandroni - 2006 - 3 percolação aterro
Barragens sandroni - 2006 - 3 percolação aterro
Alex Duarte

Pratica 03 - teste de carbonatação do concreto-
Pratica 03 -  teste de carbonatação do concreto-Pratica 03 -  teste de carbonatação do concreto-
Pratica 03 - teste de carbonatação do concreto-
cmdantasba

Apostila fundacoes
Apostila fundacoesApostila fundacoes
Apostila fundacoes
Fernando Boff

Muros de-pedra-seca
Muros de-pedra-secaMuros de-pedra-seca
Muros de-pedra-seca
guest2c633b


Mais procurados (19)

Trabalhos em solos aula 02
Trabalhos em solos aula 02  Trabalhos em solos aula 02
Trabalhos em solos aula 02

Produção de areia em poços de petroleo
Produção de areia em poços de petroleoProdução de areia em poços de petroleo
Produção de areia em poços de petroleo

48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto
48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto
48900497 nbr-9061-nb-942-seguranca-de-escavacao-a-ceu-aberto

Aula 03 argamassa
Aula 03  argamassaAula 03  argamassa
Aula 03 argamassa

Complementos de fundacoes
Complementos de fundacoesComplementos de fundacoes
Complementos de fundacoes

Estabilidade de escavações subterrâneas
Estabilidade de escavações subterrâneasEstabilidade de escavações subterrâneas
Estabilidade de escavações subterrâneas

Concreto: Introdução
Concreto: IntroduçãoConcreto: Introdução
Concreto: Introdução

Barragens sandroni - 2006 - 5 percolação interfaces
Barragens   sandroni - 2006 - 5 percolação interfacesBarragens   sandroni - 2006 - 5 percolação interfaces
Barragens sandroni - 2006 - 5 percolação interfaces

Artigo tracos concreto paulo bastos
Artigo tracos concreto paulo bastosArtigo tracos concreto paulo bastos
Artigo tracos concreto paulo bastos

Fundaes-aula 5-6-pptx
 Fundaes-aula 5-6-pptx Fundaes-aula 5-6-pptx
Fundaes-aula 5-6-pptx

Introdução à perfilagem de poços
Introdução à perfilagem de poçosIntrodução à perfilagem de poços
Introdução à perfilagem de poços

Material dosagem
Material dosagemMaterial dosagem
Material dosagem

Aplicação de geologia na elaboração de barragens
Aplicação de geologia na elaboração de barragensAplicação de geologia na elaboração de barragens
Aplicação de geologia na elaboração de barragens

2013 tecnologia construção
2013 tecnologia construção2013 tecnologia construção
2013 tecnologia construção

Apresentação mecânica do solo
Apresentação  mecânica do solo Apresentação  mecânica do solo
Apresentação mecânica do solo

Barragens sandroni - 2006 - 3 percolação aterro
Barragens   sandroni - 2006 - 3 percolação aterroBarragens   sandroni - 2006 - 3 percolação aterro
Barragens sandroni - 2006 - 3 percolação aterro

Pratica 03 - teste de carbonatação do concreto-
Pratica 03 -  teste de carbonatação do concreto-Pratica 03 -  teste de carbonatação do concreto-
Pratica 03 - teste de carbonatação do concreto-

Apostila fundacoes
Apostila fundacoesApostila fundacoes
Apostila fundacoes

Muros de-pedra-seca
Muros de-pedra-secaMuros de-pedra-seca
Muros de-pedra-seca


Semelhante a 1ª aula

Apostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdfApostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdf
JenaiFerreira1

10 ago 2016 obras de terraplanagem, estradas e construção pesada
10 ago 2016   obras de terraplanagem, estradas e construção pesada10 ago 2016   obras de terraplanagem, estradas e construção pesada
10 ago 2016 obras de terraplanagem, estradas e construção pesada
kelly PAS

Escavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapateloEscavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapatelo
José Pinto

Obras subterraneas
Obras subterraneasObras subterraneas
Obras subterraneas
Rodrigo Gomes

PedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdfPedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdf
AfonsoCuamba1

Drenagem
DrenagemDrenagem
Workshop “Gestão de Dragagens” – Celso Aleixo Pinto
Workshop “Gestão de Dragagens” – Celso Aleixo PintoWorkshop “Gestão de Dragagens” – Celso Aleixo Pinto
Workshop “Gestão de Dragagens” – Celso Aleixo Pinto
portodeaveiro

10
1010
Processos industrias x impactos ambientais
Processos industrias x impactos ambientaisProcessos industrias x impactos ambientais
Processos industrias x impactos ambientais
Jasmim Dias

Fundacoes ppt
Fundacoes pptFundacoes ppt
Fundacoes ppt
Adílio Domingos

Trabalho de mec. dos solos i
Trabalho de mec. dos solos iTrabalho de mec. dos solos i
Trabalho de mec. dos solos i
engenhar

Apresentação calcário
Apresentação calcárioApresentação calcário
Apresentação calcário
PublicaTUDO

Aula 05 - Tipo de lavras, tratamento de minério.pdf
Aula 05 - Tipo de lavras, tratamento de minério.pdfAula 05 - Tipo de lavras, tratamento de minério.pdf
Aula 05 - Tipo de lavras, tratamento de minério.pdf
eulerdixan

Abertura de poço
Abertura de poçoAbertura de poço
Abertura de poço
Ednesio Sitoe

Introducao a metodos de lavra [modo de compatibilidade]
Introducao a metodos de lavra [modo de compatibilidade]Introducao a metodos de lavra [modo de compatibilidade]
Introducao a metodos de lavra [modo de compatibilidade]
FerdinandoBorges1

Aula fissuras por retração e recalques
Aula fissuras por retração e recalquesAula fissuras por retração e recalques
Aula fissuras por retração e recalques
luciano schadler

Métodos de perfuração aula
Métodos de perfuração aulaMétodos de perfuração aula
Métodos de perfuração aula
PublicaTUDO

Permeabilidade do solo
Permeabilidade do soloPermeabilidade do solo
Permeabilidade do solo
MARCELO DOS OLIVEIRA

Valas
ValasValas
Mec nica dos solos i - ufba
Mec nica dos solos i - ufbaMec nica dos solos i - ufba
Mec nica dos solos i - ufba
João Marcos Barros


Semelhante a 1ª aula (20)

Apostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdfApostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdf

10 ago 2016 obras de terraplanagem, estradas e construção pesada
10 ago 2016   obras de terraplanagem, estradas e construção pesada10 ago 2016   obras de terraplanagem, estradas e construção pesada
10 ago 2016 obras de terraplanagem, estradas e construção pesada

Escavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapateloEscavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapatelo

Obras subterraneas
Obras subterraneasObras subterraneas
Obras subterraneas

PedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdfPedroDuarte_AguasPenacova.pdf
PedroDuarte_AguasPenacova.pdf

Drenagem
DrenagemDrenagem
Drenagem

Workshop “Gestão de Dragagens” – Celso Aleixo Pinto
Workshop “Gestão de Dragagens” – Celso Aleixo PintoWorkshop “Gestão de Dragagens” – Celso Aleixo Pinto
Workshop “Gestão de Dragagens” – Celso Aleixo Pinto

10
1010
10

Processos industrias x impactos ambientais
Processos industrias x impactos ambientaisProcessos industrias x impactos ambientais
Processos industrias x impactos ambientais

Fundacoes ppt
Fundacoes pptFundacoes ppt
Fundacoes ppt

Trabalho de mec. dos solos i
Trabalho de mec. dos solos iTrabalho de mec. dos solos i
Trabalho de mec. dos solos i

Apresentação calcário
Apresentação calcárioApresentação calcário
Apresentação calcário

Aula 05 - Tipo de lavras, tratamento de minério.pdf
Aula 05 - Tipo de lavras, tratamento de minério.pdfAula 05 - Tipo de lavras, tratamento de minério.pdf
Aula 05 - Tipo de lavras, tratamento de minério.pdf

Abertura de poço
Abertura de poçoAbertura de poço
Abertura de poço

Introducao a metodos de lavra [modo de compatibilidade]
Introducao a metodos de lavra [modo de compatibilidade]Introducao a metodos de lavra [modo de compatibilidade]
Introducao a metodos de lavra [modo de compatibilidade]

Aula fissuras por retração e recalques
Aula fissuras por retração e recalquesAula fissuras por retração e recalques
Aula fissuras por retração e recalques

Métodos de perfuração aula
Métodos de perfuração aulaMétodos de perfuração aula
Métodos de perfuração aula

Permeabilidade do solo
Permeabilidade do soloPermeabilidade do solo
Permeabilidade do solo

Valas
ValasValas
Valas

Mec nica dos solos i - ufba
Mec nica dos solos i - ufbaMec nica dos solos i - ufba
Mec nica dos solos i - ufba


Mais de marcosrei85

Indicadores de estrutura
Indicadores de estruturaIndicadores de estrutura
Indicadores de estrutura
marcosrei85

Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007
Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007
Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007
marcosrei85

Formação continuada de doscente
Formação continuada de doscenteFormação continuada de doscente
Formação continuada de doscente
marcosrei85

nbr-6123 - 2013-forças devidas ao vento em edificações
nbr-6123 - 2013-forças devidas ao vento em edificaçõesnbr-6123 - 2013-forças devidas ao vento em edificações
nbr-6123 - 2013-forças devidas ao vento em edificações
marcosrei85

Perguntas concreto
Perguntas concretoPerguntas concreto
Perguntas concreto
marcosrei85

Calculo da vazao projeto 2015.2
Calculo da vazao projeto 2015.2Calculo da vazao projeto 2015.2
Calculo da vazao projeto 2015.2
marcosrei85

Apostila revit2016-artur-feitosa
Apostila revit2016-artur-feitosaApostila revit2016-artur-feitosa
Apostila revit2016-artur-feitosa
marcosrei85


Mais de marcosrei85 (7)

Indicadores de estrutura
Indicadores de estruturaIndicadores de estrutura
Indicadores de estrutura

Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007
Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007
Projeto estruturaldeedificios j. s.gingo-eesc-turma2-2007

Formação continuada de doscente
Formação continuada de doscenteFormação continuada de doscente
Formação continuada de doscente

nbr-6123 - 2013-forças devidas ao vento em edificações
nbr-6123 - 2013-forças devidas ao vento em edificaçõesnbr-6123 - 2013-forças devidas ao vento em edificações
nbr-6123 - 2013-forças devidas ao vento em edificações

Perguntas concreto
Perguntas concretoPerguntas concreto
Perguntas concreto

Calculo da vazao projeto 2015.2
Calculo da vazao projeto 2015.2Calculo da vazao projeto 2015.2
Calculo da vazao projeto 2015.2

Apostila revit2016-artur-feitosa
Apostila revit2016-artur-feitosaApostila revit2016-artur-feitosa
Apostila revit2016-artur-feitosa


Último

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc
cristiano docarmo

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação
caduelaia

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento
GeraldoGouveia2

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica


Último (9)

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...


1ª aula

  • 1. UNIVERSIDADE FEDERAL DA PARAÍBA CENTRO DE TECNOLOGIA DEPARTAMENTO DE ENGENHARIA CIVIL E AMBIENTAL ESTRADAS E TRANSPORTES II PROF. PABLO BRILHANTE DE SOUSA
  • 2. INTRODUÇÃO • Terreno como encontrado na natureza é: • Irregular • Pode apresentar inclinação longitudinal excessiva • Curvado • Insuficiente para permitir escoamento de águas • Pouco resistente para suportar o tráfego • O serviço de TERRAPLENAGEM serve para criar condições necessárias para o projeto que se deseja implantar • Existe uma série de operações que constituem a chamada Terraplenagem
  • 3. INTRODUÇÃO • Operações básicas da Terraplenagem: • Escavação • Carga do material escavado • Transporte • Descarga e espalhamento
  • 4. INTRODUÇÃO HISTÓRICO • Obras de movimentação de terra em larga escala já executada há muitos séculos. Exemplos: • Construção de pirâmides • Romanos construíram inúmeras estradas e aquedutos • Advento da máquina a vapor e, posteriormente, os motores a combustão interna permitiu novas aplicações • Produção de 50 m3/h de escavação seriam necessários 100 homens. No entanto, com a mecanização, pode ser realizada por um homem e uma escavadeira
  • 5. INTRODUÇÃO TERRAPLENAGEM MECANIZADA • Requer grande investimento em equipamentos de alto custo • Exige serviços racionalmente planejados e executados • Reduz substancialmente a mão-de-obra empregada • Permite a movimentação de grandes volumes de terra em prazos curtos • A eficiência da operação leva a preços unitários baixos apesar do custo elevado do equipamento
  • 6. INTRODUÇÃO IMPORTÂNCIA DO PLANEJAMENTO • Orientação que permitirá não só uma melhor execução, como também conhecimento das quantidades e custos envolvidos • Banco de dados • Abordagem: • Definição de equipe de pessoal com respectivos custos (inclusive encargos sociais) • Custo horário e produtividade de equipamentos • Consumos específicos dos principais materiais de operação, dentre outros
  • 7. INTRODUÇÃO O PLANEJAMENTO DE OBRAS RODOVIÁRIAS • Cronograma físico/físico-financeiro da obra • Dias Praticáveis no ano (auxiliar) • Dimensionamento de equipamentos • Materiais • Dimensionamento da Mão-de-obra direta • Cálculo de horas extras • Despesas com pessoal • Despesas indiretas • Serviços sub-empreitados e transporte com caçambeiros • Fluxo de caixa e resumo final da obra
  • 8. INTRODUÇÃO CARACTERÍSTICAS DE OBRAS RODOVIÁRIAS • Principal: forte incidência da utilização de equipamentos, pouco pesando os materiais (exceto em recapeamento asfáltico) e o pessoal • Sucesso está intimamente ligado à rapidez com que se executa • Grande influência das chuvas na sua execução
  • 9. ITEM DISCRIMINAÇÃO MESES 1 2 3 4 5 6 1 INSTALAÇÃO 1.1 Instalação do canteiro, mobilização e desmobilização 2 SERVIÇOS DE TERRAPLENAGEM 2.1 Terraplenagem 3 SERVIÇOS DE DRENAGEM 3.1 Obras d’artes correntes 3.2 Obras de drenagem superficial 3.3 Obras de drenagem profunda 3.4 Meio-fio 4 SERVIÇOS DE PAVIMENTAÇÃO 4.1 Regularização e sub-base 4.2 Base de brita graduada 4.3 Imprimação e CBUQ 5 SERVIÇOS DE OBRAS COMPLEMENTARES 5.1 Calçada e alvenaria 5.2 Remoção e construção de cerca 5.3 Espalhamento terra vegetal e gramagem 6 SERVIÇOS DIVERSOS E SINALIZAÇÃO 6.1 Remoção de pavimento e bota-fora 6.2 Remendos (base e capa) 6.3 Remoção e estocagem de terra vegetal 6.4 Conformação de caixas de empréstimos 6.5 Sinalização 6.6 Defensa Metálica
  • 10. INTRODUÇÃO • Algumas das Atividades Envolvidas: - Desmatamento e limpeza do leito da futura estrada - Raspagem da vegetação superficial - Execução de estradas de serviço - Escavação do solo excedente - Transporte do material escavado - Aterro nos locais com depressão - Compactação - Abertura de valas, cavas - Conformação de plataformas e taludes • O custo de Terraplenagem é significativo em relação ao custo total da rodovia
  • 11. INTRODUÇÃO O PLANEJAMENTO DE OBRAS RODOVIÁRIAS • Cronograma físico/físico-financeiro da obra • Dias Praticáveis no ano (auxiliar) • Dimensionamento de equipamentos • MATERIAIS • Dimensionamento da Mão-de-obra direta • Cálculo de horas extras • Despesas com pessoal • Despesas indiretas • Serviços sub-empreitados e transporte com caçambeiros • Fluxo de caixa e resumo final da obra
  • 12. INTRODUÇÃO MATERIAIS Importância: Custos unitários de escavação Terminologia de Rochas e Solos, segundo a ABNT Critério para Classificação dos Materiais: a) Tamanho e Forma das Partículas b) Vazios c) Teor de Umidade
  • 13. INTRODUÇÃO ROCHAS Nomenclatura corrente em Geologia a) Bloco de rocha: pedaço isolado com diâmetro médio superior a 1 metro b) Matacão: pedaço de rocha com diâmetro superior a 25 cm e inferior a 1 metro c) Pedra: Pedaço de rocha com diâmetro entre 7,6 e 25 cm
  • 14. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia a) Pedregulho: diâmetro superior a 4,8mm e inferior a 16mm b) Areia: diâmetro entre 4,8mm e 0,05mm Grossa: entre 4,8mm e 2mmm Média: entre 2mm e 0,42mm Fina: entre 0,42mm e 0,05mm
  • 15. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia Forma: Cúbica ou arredondada (quartzo) Vazios: desprovidos de coesão, sua resistência à deformação depende do entrosamento e atrito entre grãos e da pressão normal à direção da deformação que atua sobre o solo Teor de umidade: Sem comportamento, em geral, pouco varia em função da quantidade de água que envolve seus grãos Pedregulhos e Areia (Continuação)
  • 16. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia c) Silte: diâmetro superior a 0,005mm e inferior a 0,05mm Pode tender para comportamento arenoso ou argiloso, dependendo da sua distribuição granulométrica, da forma e da composição mineralógica de seus grãos - Difícil moldagem quando úmido - Baixa resistência quando seco - Sujeito à erosão
  • 17. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia c) Argila: diâmetro menor que 0,005mm Granulação fina, com grãos de forma lamelar, alongados e tubulares (caulinita, ilita e montmorilonita) - Devido à dimensão, o comportamento varia sensivelmente com a quantidade água que envolve seus grãos - Coesão depende do teor de umidade. Menos úmida, maior coesão - Pode ser muito mole, mole, média, rija e dura
  • 18. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia Exemplos de solos (em campo, há mistura de diversos tipos): Argila arenosa, consistência média; Argilo silto-arenosa, rija; Areia média argilosa, compacta; Areia grossa argilosa, compacta; Silte argiloso Obs.: As argilas muito moles, com matéria orgânica, pode ser acrescido o termo “lodo”
  • 19. INTRODUÇÃO SOLOS Nomenclatura corrente em Geologia Outras denominações: Cascalho (desintegração natural das rochas) Seixo rolado (pode ser encontrado no leito de rios ou em cascalheiras) Saibro (solo geralmente de granulometria bem distribuída (areno-argiloso), podendo conter pedregulhos. Quanto maior o percentual de quartzo, melhor uso em revestimento primário)
  • 20. INTRODUÇÃO MATERIAIS Na época da terraplenagem manual a classificação era: - Terra comum - Moledo ou piçarra - Rocha branda - Rocha dura Com o advento da mecanização, a classificação passou a ser de: - 1a Categoria: auxílio de equipamentos comuns - 2a Categoria: auxílio de equipamentos comuns + escarificador ou emprego descontínuo de explosivo de baixa potência - 3a Categoria: emprego exclusivo de explosivo de alta potência
  • 21. INTRODUÇÃO MATERIAIS Fator de empolamento Porcentagem de empolamento Importantes para Terraplenagem!
  • 22. INTRODUÇÃO MATERIAIS Material Densidade (kg/m3) Empolamento (%) Fator de Conversãono corte solto Arenoso - Argiloso 2.015 1600 26 0,79 Areia molhada 2100 1870 12 0,89 Areia seca 1780 1580 13 0,89 Areia úmida 1900 1680 13 0,88 Argila 1720 1240 39 0,72 Pedregulho com areia úmido 2250 2025 11 0,90 Pedregulho com areia seco 2015 1725 17 0,86 Terra comum úmida 2000 1600 25 0,80 Terra comum seca 1550 1250 24 0,81
  • 23. INTRODUÇÃO O PLANEJAMENTO DE OBRAS RODOVIÁRIAS • Cronograma físico/físico-financeiro da obra • Dias Praticáveis no ano (auxiliar) • DIMENSIONAMENTO DE EQUIPAMENTOS • Materiais • Dimensionamento da Mão-de-obra direta • Cálculo de horas extras • Despesas com pessoal • Despesas indiretas • Serviços sub-empreitados e transporte com caçambeiros • Fluxo de caixa e resumo final da obra
  • 24. Curva granulométrica Granulometria uniforme (curva A) Granulometria bem graduada (curva B) Granulometria mal graduada (curva C) Fonte: DNIT (2006)
  • 25. Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
  • 26. Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
  • 27. Arenoso- argiloso Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
  • 28. Seixo rolado Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
  • 29. Fonte: Baesso, D. P. (2003). Estradas Rurais: Técnicas Adequadas de Manutenção
