Use Cases: a sequence of actions a
system performs that yields an
observable result of value to a
particular user.
Ivar Jacobson
[JACOBSON et al, 2011]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-15-320.jpg)

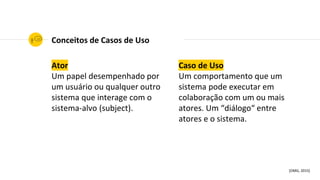

![Ator
Um papel desempenhado por
um usuário ou qualquer outro
sistema que interage com o
sistema-alvo (subject).
Conceitos de Casos de Uso
Caso de Uso
Um comportamento que um
sistema pode executar em
colaboração com um ou mais
atores. Um “diálogo“ entre
atores e o sistema.
[OMG, 2015]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-16-320.jpg)

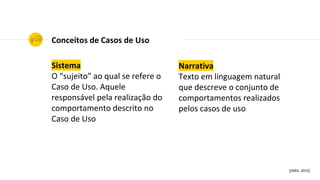

![Narrativa
Texto em linguagem natural
que descreve o conjunto de
comportamentos realizados
pelos casos de uso
Conceitos de Casos de Uso
[OMG, 2015]
Sistema
O “sujeito” ao qual se refere o
Caso de Uso. Aquele
responsável pela realização do
comportamento descrito no
Caso de Uso](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-17-320.jpg)
![[OMG, 2015, pp. 637]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-18-320.jpg)
![[https://www.youtube.com/watch?v=Af4NbMZxmIQ]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-27-320.jpg)
![“

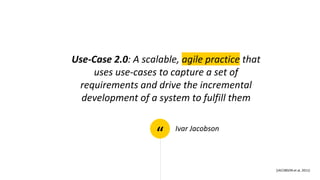

Use-Case 2.0: A scalable, agile practice that
uses use-cases to capture a set of
requirements and drive the incremental
development of a system to fulfill them
Ivar Jacobson
[JACOBSON et al, 2011]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-31-320.jpg)
![[http://www.denneen.com/]
É tudo uma questão
de Princípios ...](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-33-320.jpg)

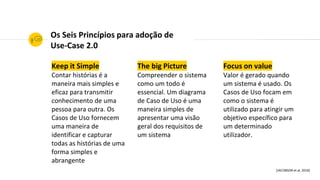

![Os Seis Princípios para adoção de
Use-Case 2.0
Keep it Simple
Contar histórias é a
maneira mais simples e
eficaz para transmitir
conhecimento de uma
pessoa para outra. Os
Casos de Uso fornecem
uma maneira de
identificar e capturar
todas as histórias de uma
forma simples e
abrangente
The big Picture
Compreender o sistema
como um todo é
essencial. Um diagrama
de Caso de Uso é uma
maneira simples de
apresentar uma visão
geral dos requisitos de
um sistema
Focus on value
Valor é gerado quando
um sistema é usado. Os
Casos de Uso focam em
como o sistema é
utilizado para atingir um
objetivo específico para
um determinado
utilizador.
[JACOBSON et al, 2016]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-34-320.jpg)

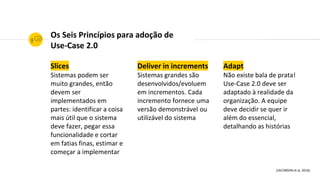

![Slices
Sistemas podem ser
muito grandes, então
devem ser
implementados em
partes: identificar a coisa
mais útil que o sistema
deve fazer, pegar essa
funcionalidade e cortar
em fatias finas, estimar e
começar a implementar
Deliver in increments
Sistemas grandes são
desenvolvidos/evoluem
em incrementos. Cada
incremento fornece uma
versão demonstrável ou
utilizável do sistema
Adapt
Não existe bala de prata!
Use-Case 2.0 deve ser
adaptado à realidade da
organização. A equipe
deve decidir se quer ir
além do essencial,
detalhando as histórias
Os Seis Princípios para adoção de
Use-Case 2.0
[JACOBSON et al, 2016]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-35-320.jpg)
![“

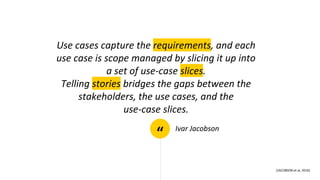

Use cases capture the requirements, and each
use case is scope managed by slicing it up into
a set of use-case slices.
Telling stories bridges the gaps between the
stakeholders, the use cases, and the
use-case slices.
Ivar Jacobson
[JACOBSON et al, 2016]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-37-320.jpg)

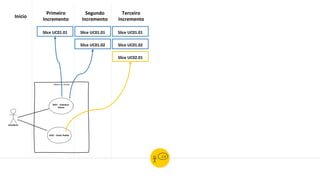

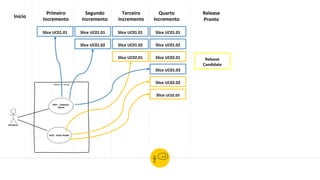

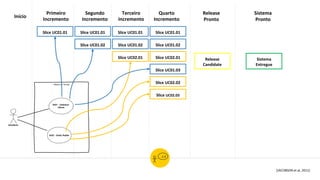

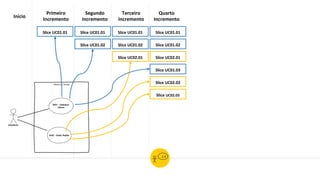

![Slice UC01.01
Início
Módulo de Vendas
UC01 - Cadastrar
Cliente
Atendente
UC02 - Emitir Pedido
Primeiro
Incremento
Segundo
Incremento
Terceiro
Incremento
Quarto
Incremento
Release
Pronto
Slice UC01.01
Slice UC02.01
Slice UC01.02
Slice UC01.01
Slice UC01.02
Slice UC02.01
Slice UC01.01
Slice UC01.02
Slice UC02.02
Slice UC02.03
Slice UC01.03
Release
Candidate
[JACOBSON et al, 2011]
Sistema
Pronto
Sistema
Entregue](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-53-320.jpg)

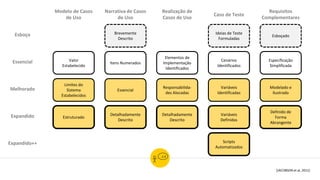

![Limites do
Sistema
Estabelecidos
Modelo de Casos
de Uso
Narrativa de Casos
de Uso
Realização de
Casos de Uso
Caso de Teste
Requisitos
Complementares
Esboço
Essencial
Melhorado
Valor
Estabelecido
Expandido
Expandido++
Itens Numerados
Brevemente
Descrito
Estruturado
Essencial
Detalhadamente
Descrito
Elementos de
Implementação
Identificados
Responsabilida-
des Alocadas
Detalhadamente
Descrito
Cenários
Identificados
Ideias de Teste
Formuladas
Variáveis
Identificadas
Variáveis
Definidas
Scripts
Automatizados
Especificação
Simplificada
Esboçado
Modelado e
Ilustrado
Definido de
Forma
Abrangente
[JACOBSON et al, 2011]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-55-320.jpg)
![[www.skydive.com/photo14.htm]](https://image.slidesharecdn.com/ifcengreqeuse-case20jeanhauckv01-170621174532/85/Use-Case-2-0-57-320.jpg)
Carregado porCongresso Catarinense de Ciências da Computação
Use Case 2.0
O documento apresenta os conceitos e práticas do Use-Case 2.0, que incorpora práticas ágeis aos casos de uso. Os principais pontos discutidos são: (1) os seis princípios do Use-Case 2.0; (2) o conceito de Use-Case Slices para escopar casos de uso em incrementos entregáveis; e (3) como usar User Stories para preencher as lacunas entre casos de uso e slices.
![Aula 9 - Engenharia de Requisitos - [Diagramas de Casos de Uso].ppt](https://cdn.slidesharecdn.com/ss_thumbnails/aula9-engenhariaderequisitos-diagramasdecasosdeuso-240717160837-a79795a2-thumbnail.jpg?width=640&height=640&fit=bounds)
Use Case 2.0
- 1. Use-Case 2.0 Incorporando PráticasÁgeis aos Casos de Uso
- 2. Eu sou JeanHauck Dr. Engenharia do Conhecimento Mestre em Ciência da Computação Graduado em Ciência da Computação Certified Professional for Requirements Engineering Professor INE/CTC/UFSC Site: https://www.inf.ufsc.br/~jeanhauck/ LinkedIn: https://br.linkedin.com/in/jeanhauck Olá!

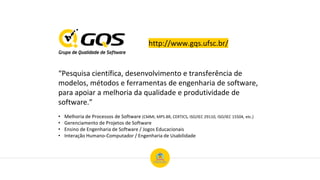

- 3. http://www.gqs.ufsc.br/ “Pesquisa científica, desenvolvimentoe transferência de modelos, métodos e ferramentas de engenharia de software, para apoiar a melhoria da qualidade e produtividade de software.” • Melhoria de Processos de Software (CMMI, MPS.BR, CERTICS, ISO/IEC 29110, ISO/IEC 15504, etc.) • Gerenciamento de Projetos de Software • Ensino de Engenharia de Software / Jogos Educacionais • Interação Humano-Computador / Engenharia de Usabilidade

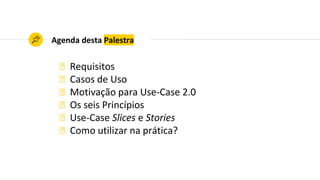

- 4. Agenda desta Palestra ◉Requisitos ◉ Casos de Uso ◉ Motivação para Use-Case 2.0 ◉ Os seis Princípios ◉ Use-Case Slices e Stories ◉ Como utilizar na prática?

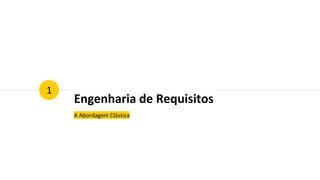

- 5. Engenharia de Requisitos AAbordagem Clássica 1
- 8. Quem é onosso cliente/usuário? Como coletamos os requisitos? Conseguimos entender o que eles realmente precisam? Caos na Comunicação?
- 9.

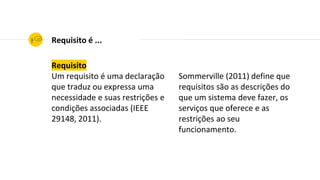

- 10. Requisito Um requisito éuma declaração que traduz ou expressa uma necessidade e suas restrições e condições associadas (IEEE 29148, 2011). Requisito é ... Sommerville (2011) define que requisitos são as descrições do que um sistema deve fazer, os serviços que oferece e as restrições ao seu funcionamento.
- 11.
- 12. IEEE 29148 (2011) UmBOM requisito é ... Necessário Livre de implementação Não ambíguo Consistente Completo Singular Viável Rastreável Verificável
- 13. Casos de Uso Históricoe Conceitos 2
- 14. Histórico dos Casosde Uso OOPSLA 87 Conceito apresentado USE CASE 2.0 2001 Manifesto Ágil Adoção Inicial 1992 Livro: OOSE Use Case Driven Approach 1996 Use Cases incorporados à UML Incorporando práticas ágeis User Stories 2011
- 15. “ Use Cases: asequence of actions a system performs that yields an observable result of value to a particular user. Ivar Jacobson [JACOBSON et al, 2011]
- 16. Ator Um papel desempenhadopor um usuário ou qualquer outro sistema que interage com o sistema-alvo (subject). Conceitos de Casos de Uso Caso de Uso Um comportamento que um sistema pode executar em colaboração com um ou mais atores. Um “diálogo“ entre atores e o sistema. [OMG, 2015]
- 17. Narrativa Texto em linguagemnatural que descreve o conjunto de comportamentos realizados pelos casos de uso Conceitos de Casos de Uso [OMG, 2015] Sistema O “sujeito” ao qual se refere o Caso de Uso. Aquele responsável pela realização do comportamento descrito no Caso de Uso
- 18. [OMG, 2015, pp.637]

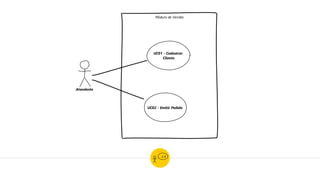

- 19. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido

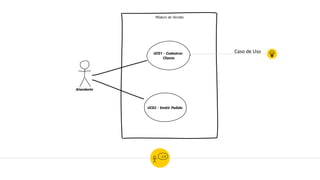

- 20. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido Caso de Uso

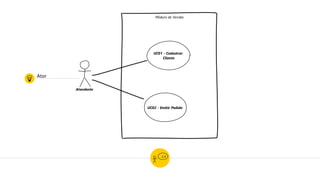

- 21. Ator Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido

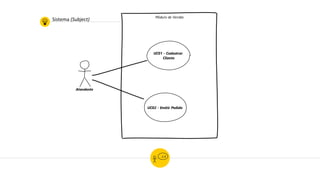

- 22. Sistema (Subject) Módulode Vendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido

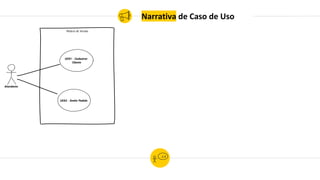

- 23. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido Narrativa de Caso de Uso

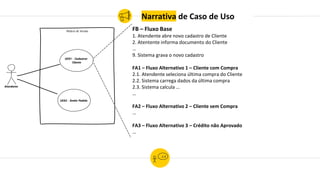

- 24. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido FB – Fluxo Base 1. Atendente abre novo cadastro de Cliente 2. Atentente informa documento do Cliente … 9. Sistema grava o novo cadastro FA1 – Fluxo Alternativo 1 – Cliente com Compra 2.1. Atendente seleciona última compra do Cliente 2.2. Sistema carrega dados da última compra 2.3. Sistema calcula … … FA2 – Fluxo Alternativo 2 – Cliente sem Compra … FA3 – Fluxo Alternativo 3 – Crédito não Aprovado … Narrativa de Caso de Uso
- 25. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido FB – Fluxo Base 1. Atendente abre novo cadastro de Cliente 2. Atentente informa documento do Cliente … 9. Sistema grava o novo cadastro FA1 – Fluxo Alternativo 1 – Cliente com Compra 2.1. Atendente seleciona última compra do Cliente 2.2. Sistema carrega dados da última compra 2.3. Sistema calcula … … FA2 – Fluxo Alternativo 2 – Cliente sem Compra … FA3 – Fluxo Alternativo 3 – Crédito não Aprovado … Narrativa de Caso de Uso FB FA1 FA2 FA3
- 26. Motivação para Use-Case2.0 O advento das abordagens ágeis e os Casos de Uso 3
- 27.
- 28. Uma estória ...Porque Use Case 2.0
- 31. “ Use-Case 2.0: Ascalable, agile practice that uses use-cases to capture a set of requirements and drive the incremental development of a system to fulfill them Ivar Jacobson [JACOBSON et al, 2011]
- 32. Os seis Princípios AdotandoCasos de Uso com sucesso! 4
- 33. [http://www.denneen.com/] É tudo umaquestão de Princípios ...
- 34. Os Seis Princípiospara adoção de Use-Case 2.0 Keep it Simple Contar histórias é a maneira mais simples e eficaz para transmitir conhecimento de uma pessoa para outra. Os Casos de Uso fornecem uma maneira de identificar e capturar todas as histórias de uma forma simples e abrangente The big Picture Compreender o sistema como um todo é essencial. Um diagrama de Caso de Uso é uma maneira simples de apresentar uma visão geral dos requisitos de um sistema Focus on value Valor é gerado quando um sistema é usado. Os Casos de Uso focam em como o sistema é utilizado para atingir um objetivo específico para um determinado utilizador. [JACOBSON et al, 2016]
- 35. Slices Sistemas podem ser muitograndes, então devem ser implementados em partes: identificar a coisa mais útil que o sistema deve fazer, pegar essa funcionalidade e cortar em fatias finas, estimar e começar a implementar Deliver in increments Sistemas grandes são desenvolvidos/evoluem em incrementos. Cada incremento fornece uma versão demonstrável ou utilizável do sistema Adapt Não existe bala de prata! Use-Case 2.0 deve ser adaptado à realidade da organização. A equipe deve decidir se quer ir além do essencial, detalhando as histórias Os Seis Princípios para adoção de Use-Case 2.0 [JACOBSON et al, 2016]
- 36. Use-Case Slices eStories Alinhando os Casos de Uso às abordagens ágeis 5
- 37. “ Use cases capturethe requirements, and each use case is scope managed by slicing it up into a set of use-case slices. Telling stories bridges the gaps between the stakeholders, the use cases, and the use-case slices. Ivar Jacobson [JACOBSON et al, 2016]

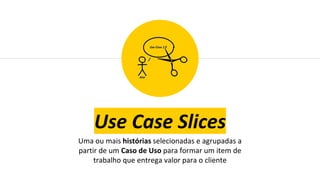

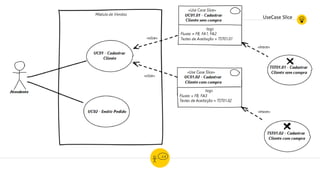

- 38. Use Case Slices Umaou mais histórias selecionadas e agrupadas a partir de um Caso de Uso para formar um item de trabalho que entrega valor para o cliente

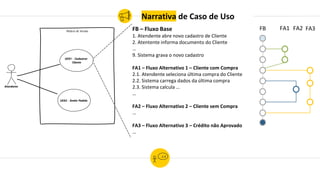

- 39. Módulo de Vendas UC01- Cadastrar Cliente Atendente UC02 - Emitir Pedido FB – Fluxo Base 1. Atendente abre novo cadastro de Cliente 2. Atentente informa documento do Cliente … 9. Sistema grava o novo cadastro FA1 – Fluxo Alternativo 1 – Cliente com Compra 2.1. Atendente seleciona última compra do Cliente 2.2. Sistema carrega dados da última compra 2.3. Sistema calcula … … FA2 – Fluxo Alternativo 2 – Cliente sem Compra … FA3 – Fluxo Alternativo 3 – Crédito não Aprovado … Narrativa de Caso de Uso FB FA1 FA2 FA3

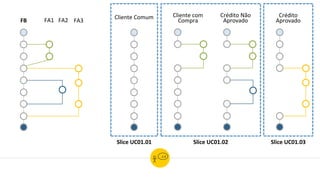

- 40. FB FA1 FA2FA3

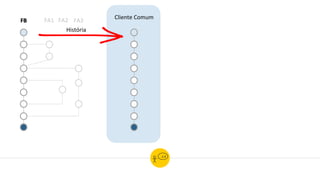

- 41. FB FA1 FA2FA3 Cliente Comum História

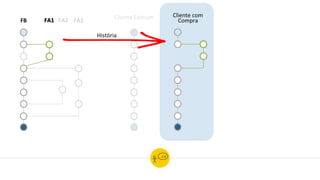

- 42. FB FA1 FA2FA3 Cliente com Compra Cliente Comum História

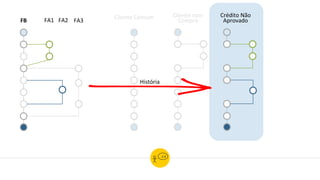

- 43. FB FA1 FA2FA3 Cliente com Compra Cliente Comum Crédito Não Aprovado História
- 44. FB FA1 FA2FA3 Cliente com Compra Cliente Comum Crédito Não Aprovado Crédito Aprovado História
- 45. FB FA1 FA2FA3 Cliente com Compra Cliente Comum Crédito Não Aprovado Crédito Aprovado Slice UC01.01 Slice UC01.02 Slice UC01.03
- 46. Cliente com Compra Cliente ComumCrédito Não Aprovado Crédito Aprovado Slice UC01.01 Slice UC01.02 Slice UC01.03 Slicing • Criar itens de tamanho adequado • Ajustar ao prazo e ao orçamento • Entregar o maior valor para as partes interessadas • Evidenciar o andamento do projeto ou a compreensão das necessidades

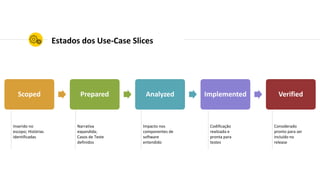

- 47. Scoped Prepared AnalyzedImplemented Verified Estados dos Use-Case Slices Inserido no escopo; Histórias identificadas Narrativa expandida; Casos de Teste definidos Impacto nos componentes de software entendido Codificação realizada e pronta para testes Considerado pronto para ser incluído no release

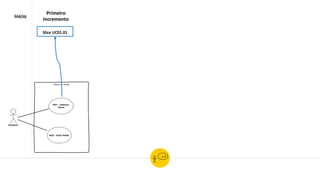

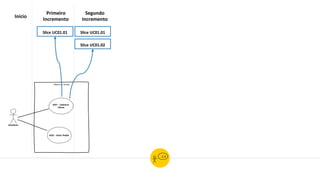

- 48. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento
- 49. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento Segundo Incremento Slice UC01.01 Slice UC01.02
- 50. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento Segundo Incremento Slice UC01.01 Slice UC02.01 Slice UC01.02 Slice UC01.01 Slice UC01.02 Terceiro Incremento
- 51. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento Segundo Incremento Terceiro Incremento Quarto Incremento Slice UC01.01 Slice UC02.01 Slice UC01.02 Slice UC01.01 Slice UC01.02 Slice UC02.01 Slice UC01.01 Slice UC01.02 Slice UC02.02 Slice UC02.03 Slice UC01.03
- 52. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento Segundo Incremento Terceiro Incremento Quarto Incremento Release Pronto Slice UC01.01 Slice UC02.01 Slice UC01.02 Slice UC01.01 Slice UC01.02 Slice UC02.01 Slice UC01.01 Slice UC01.02 Slice UC02.02 Slice UC02.03 Slice UC01.03 Release Candidate
- 53. Slice UC01.01 Início Módulo deVendas UC01 - Cadastrar Cliente Atendente UC02 - Emitir Pedido Primeiro Incremento Segundo Incremento Terceiro Incremento Quarto Incremento Release Pronto Slice UC01.01 Slice UC02.01 Slice UC01.02 Slice UC01.01 Slice UC01.02 Slice UC02.01 Slice UC01.01 Slice UC01.02 Slice UC02.02 Slice UC02.03 Slice UC01.03 Release Candidate [JACOBSON et al, 2011] Sistema Pronto Sistema Entregue
- 54. Em qual nívelde Detalhe? Seguindo o princípio de adaptar à realidade da organização, os Casos de Uso podem ser definidos em diferentes níveis de detalhe no Use-Case 2.0
- 55. Limites do Sistema Estabelecidos Modelo deCasos de Uso Narrativa de Casos de Uso Realização de Casos de Uso Caso de Teste Requisitos Complementares Esboço Essencial Melhorado Valor Estabelecido Expandido Expandido++ Itens Numerados Brevemente Descrito Estruturado Essencial Detalhadamente Descrito Elementos de Implementação Identificados Responsabilida- des Alocadas Detalhadamente Descrito Cenários Identificados Ideias de Teste Formuladas Variáveis Identificadas Variáveis Definidas Scripts Automatizados Especificação Simplificada Esboçado Modelado e Ilustrado Definido de Forma Abrangente [JACOBSON et al, 2011]
- 56. Como utilizar naprática? Algumas alternativas de Implementação 6
- 57.
- 59.
- 60.
- 61.
- 62.
- 63. Alguma Pergunta ? Entreem contato: ◉ jean.hauck@ufsc.br ◉ https://www.inf.ufsc.br/~jeanhauck/ ◉ https://br.linkedin.com/in/jeanhauck Obrigado!

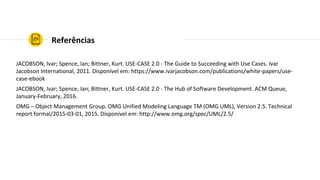

- 64. Referências JACOBSON, Ivar; Spence,Ian; Bittner, Kurt. USE-CASE 2.0 - The Guide to Succeeding with Use Cases. Ivar Jacobson International, 2011. Disponível em: https://www.ivarjacobson.com/publications/white-papers/use- case-ebook JACOBSON, Ivar; Spence, Ian; Bittner, Kurt. USE-CASE 2.0 - The Hub of Software Development. ACM Queue, January-February, 2016. OMG – Object Management Group. OMG Unified Modeling Language TM (OMG UML), Version 2.5. Technical report formal/2015-03-01, 2015. Disponível em: http://www.omg.org/spec/UML/2.5/

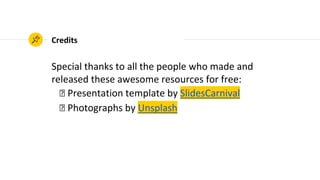

- 65. Credits Special thanks toall the people who made and released these awesome resources for free: ◉ Presentation template by SlidesCarnival ◉ Photographs by Unsplash
