1) O documento discute várias propostas para uma nova ligação rodoviária e ferroviária através do rio Tejo em Lisboa. 2) A proposta "Chelas-Barreiro" é a mais desenvolvida, com uma ponte de 3 modos (rodoviário, ferroviário convencional e de alta velocidade) a ligar Chelas e o Barreiro. 3) Esta proposta tem um custo estimado de 1,7 mil milhões de euros e traria benefícios ao transporte entre a margem norte e sul do Tejo.

1. A solução em ponte “Chelas-Barreiro”

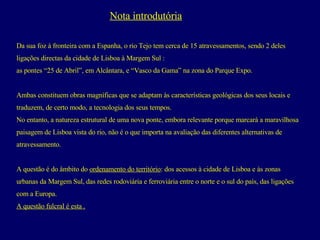

2. Nota introdutória Da sua foz à fronteira com a Espanha, o rio Tejo tem cerca de 15 atravessamentos, sendo 2 deles ligações directas da cidade de Lisboa à Margem Sul : as pontes “25 de Abril”, em Alcântara, e “Vasco da Gama” na zona do Parque Expo. Ambas constituem obras magníficas que se adaptam às características geológicas dos seus locais e traduzem, de certo modo, a tecnologia dos seus tempos. No entanto, a natureza estrutural de uma nova ponte, embora relevante porque marcará a maravilhosa paisagem de Lisboa vista do rio, não é o que importa na avaliação das diferentes alternativas de atravessamento. A questão é do âmbito do ordenamento do território : dos acessos à cidade de Lisboa e às zonas urbanas da Margem Sul, das redes rodoviária e ferroviária entre o norte e o sul do país, das ligações com a Europa. A questão fulcral é esta .

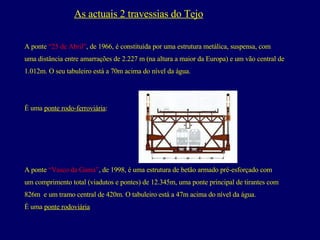

4. As actuais 2 travessias do Tejo A ponte “25 de Abril” , de 1966, é constituída por uma estrutura metálica, suspensa, com uma distância entre amarrações de 2.227 m (na altura a maior da Europa) e um vão central de 1.012m. O seu tabuleiro está a 70m acima do nível da água. É uma ponte rodo-ferroviária : A ponte “Vasco da Gama” , de 1998, é uma estrutura de betão armado pré-esforçado com um comprimento total (viadutos e pontes) de 12.345m, uma ponte principal de tirantes com 826m e um tramo central de 420m. O tabuleiro está a 47m acima do nível da água. É uma ponte rodoviária

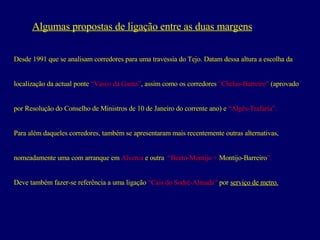

7. Algumas propostas de ligação entre as duas margens Desde 1991 que se analisam corredores para uma travessia do Tejo. Datam dessa altura a escolha da localização da actual ponte “Vasco da Gama” , assim como os corredores “Chelas-Barreiro” (aprovado por Resolução do Conselho de Ministros de 10 de Janeiro do corrente ano) e “Algés-Trafaria”. Para além daqueles corredores, também se apresentaram mais recentemente outras alternativas, nomeadamente uma com arranque em Alverca e outra “Beato-Montijo + Montijo-Barreiro ”. Deve também fazer-se referência a uma ligação “Cais do Sodré-Almada” por serviço de metro.

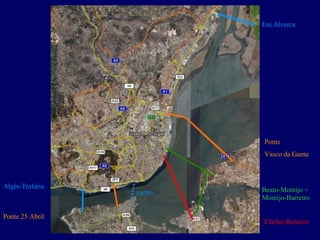

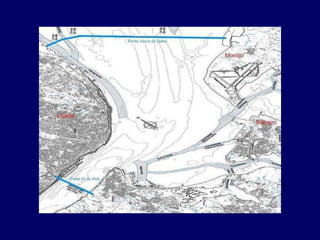

8. Em Alverca Algés-Trafaria Beato-Montijo + Montijo-Barreiro Chelas-Barreiro Ponte Vasco da Gama Ponte 25 Abril metro

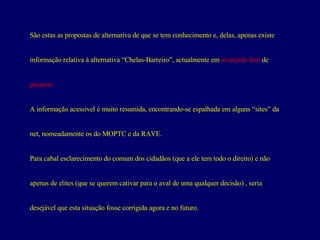

9. São estas as propostas de alternativa de que se tem conhecimento e, delas, apenas existe informação relativa à alternativa “Chelas-Barreiro”, actualmente em avançada fase de projecto. A informação acessivel é muito resumida, encontrando-se espalhada em alguns “sites” da net, nomeadamente os do MOPTC e da RAVE. Para cabal esclarecimento do comum dos cidadãos (que a ele tem todo o direito) e não apenas de elites (que se querem cativar para o aval de uma qualquer decisão) , seria desejável que esta situação fosse corrigida agora e no futuro.

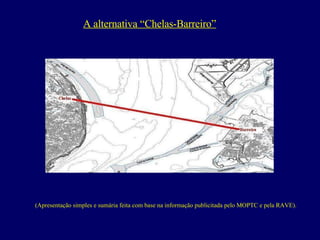

10. A alternativa “Chelas-Barreiro” (Apresentação simples e sumária feita com base na informação publicitada pelo MOPTC e pela RAVE).

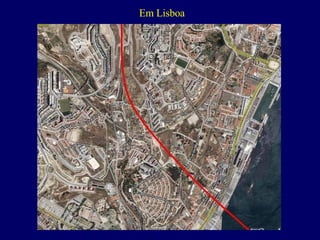

11. Em Lisboa

12. Fotografia tirada da Escola Afonso Domingues ...vê-se a amarração no Barreiro...

13. ...mais ou menos por aqui...

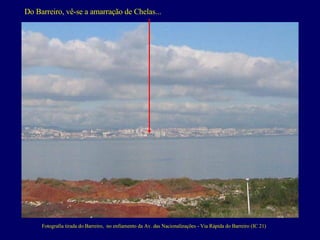

14. Fotografia tirada do Barreiro, no enfiamento da Av. das Nacionalizações - Via Rápida do Barreiro (IC 21) Do Barreiro, vê-se a amarração de Chelas...

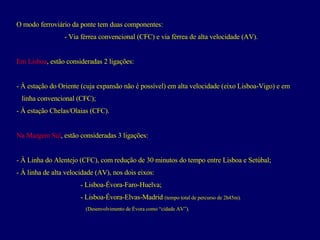

15. O modo ferroviário

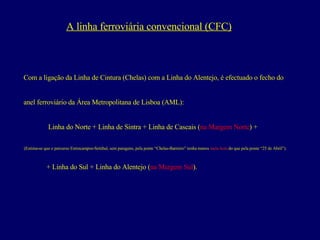

17. A linha ferroviária convencional (CFC) Com a ligação da Linha de Cintura (Chelas) com a Linha do Alentejo, é efectuado o fecho do anel ferroviário da Área Metropolitana de Lisboa (AML): Linha do Norte + Linha de Sintra + Linha de Cascais ( na Margem Norte ) + (Estima-se que o percurso Entrecampos-Setúbal, sem paragens, pela ponte “Chelas-Barreiro” tenha menos meia hora do que pela ponte “25 de Abril”). + Linha do Sul + Linha do Alentejo ( na Margem Sul ).

18. (http://www.portugal.gov.pt/NR/rdonlyres/135B9E13-AA2F-4F67-8201-C83BC3A1B786/0/Apres_TTT.pdf)

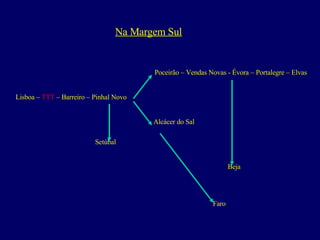

19. Na Margem Sul Poceirão – Vendas Novas - Évora – Portalegre – Elvas Lisboa – TTT – Barreiro – Pinhal Novo Alcácer do Sal Setúbal Beja Faro

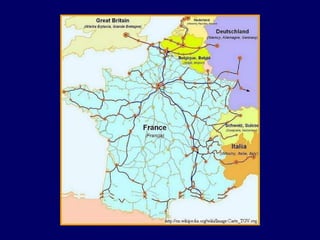

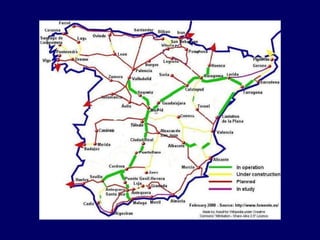

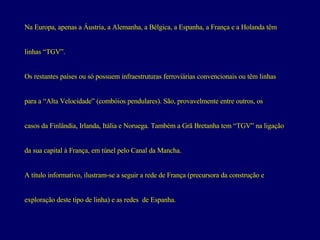

22. Na Europa, apenas a Áustria, a Alemanha, a Bélgica, a Espanha, a França e a Holanda têm linhas “TGV”. Os restantes países ou só possuem infraestruturas ferroviárias convencionais ou têm linhas para a “Alta Velocidade” (combóios pendulares). São, provavelmente entre outros, os casos da Finlândia, Irlanda, Itália e Noruega. Também a Grã Bretanha tem “TGV” na ligação da sua capital à França, em túnel pelo Canal da Mancha. A título informativo, ilustram-se a seguir a rede de França (precursora da construção e exploração deste tipo de linha) e as redes de Espanha.

26. É o chamado traçado em π (pi) invertido... Huelva Vigo Madrid Salamanca Concurso em 2008, entrada em serviço prevista para 2013 (informação do MOPTC) Lisboa

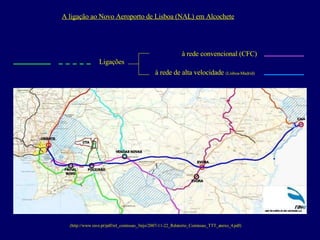

27. (http://www.rave.pt/pdf/rel_comissao_3tejo/2007-11-22_Relatorio_Comissao_TTT_anexo_4.pdf) A ligação ao Novo Aeroporto de Lisboa (NAL) em Alcochete à rede convencional (CFC) à rede de alta velocidade (Lisboa-Madrid) Ligações

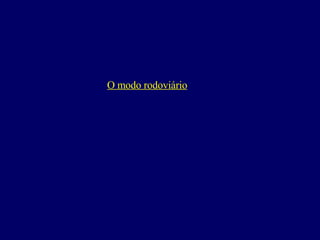

28. O modo rodoviário

29. O modo rodovíário numa nova travessia do Tejo em Lisboa contribuirá para contrariar a tendência de ocupação excessiva das áreas a poente de Lisboa e da orla costeira e melhorará a ligação ao NAL em Alcochete. A alternativa “Chelas –Barreiro” oferece o que é único e importante: uma acessibilidade directa ao Barreiro , actualmente inexistente.

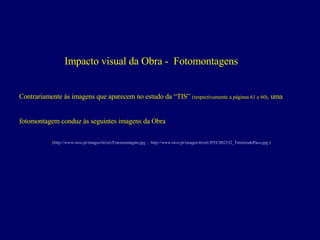

31. Impacto visual da Obra - Fotomontagens Contrariamente às imagens que aparecem no estudo da “TIS” (respectivamente a páginas 61 e 60), uma fotomontagem conduz às seguintes imagens da Obra ( http://www.rave.pt/images/ttt/ori/Fotomontagem.jpg ; http://www.rave.pt/images/ttt/ori/JFFC002532_TerreirodoPaco.jpg )

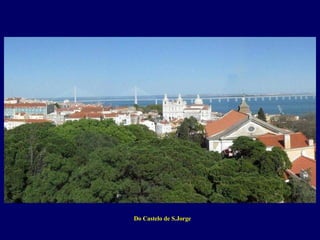

32. Do Castelo de S.Jorge

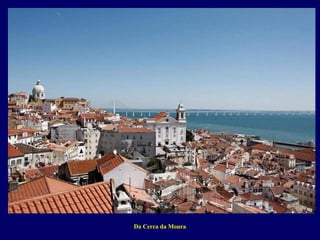

33. Da Cerca da Moura

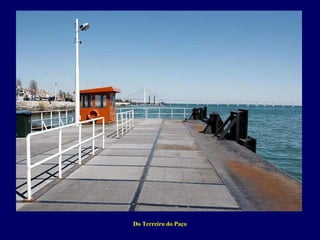

34. Do Terreiro do Paço

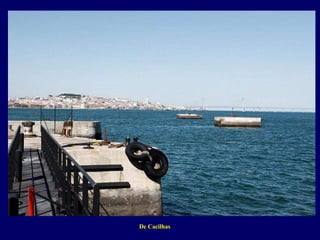

35. De Cacilhas

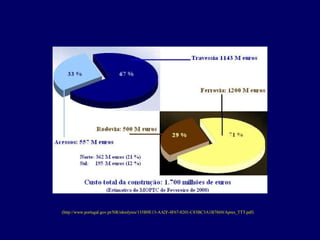

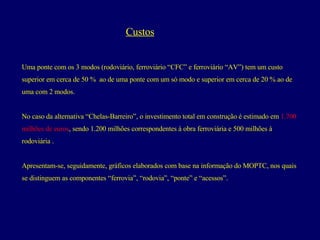

36. Custos Uma ponte com os 3 modos (rodoviário, ferroviário “CFC” e ferroviário “AV”) tem um custo superior em cerca de 50 % ao de uma ponte com um só modo e superior em cerca de 20 % ao de uma com 2 modos. No caso da alternativa “Chelas-Barreiro”, o investimento total em construção é estimado em 1.700 milhões de euros , sendo 1.200 milhões correspondentes à obra ferroviária e 500 milhões à rodoviária . Apresentam-se, seguidamente, gráficos elaborados com base na informação do MOPTC, nos quais se distinguem as componentes “ferrovia”, “rodovia”, “ponte” e “acessos”.

37. (http://www.portugal.gov.pt/NR/rdonlyres/135B9E13-AA2F-4F67-8201-C83BC3A1B786/0/Apres_TTT.pdf)

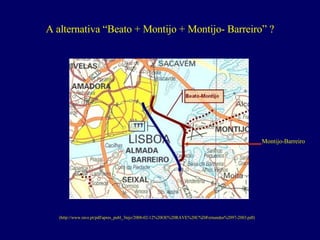

38. A alternativa “Beato + Montijo + Montijo- Barreiro” ? (http://www.rave.pt/pdf/apres_publ_3tejo/2008-02-12%20OE%20RAVE%20C%20Fernandes%2097-2003.pdf) Montijo-Barreiro

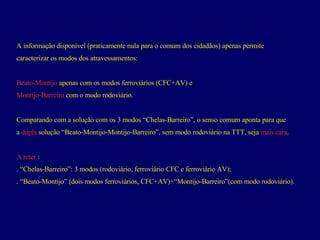

39. A informação disponível (praticamente nula para o comum dos cidadãos) apenas permite caracterizar os modos dos atravessamentos: Beato-Montijo apenas com os modos ferroviários (CFC+AV) e Montijo-Barreiro com o modo rodoviário. Comparando com a solução com os 3 modos “Chelas-Barreiro”, o senso comum aponta para que a dupla solução “Beato-Montijo-Montijo-Barreiro”, sem modo rodoviário na TTT, seja mais cara . A reter : . “Chelas-Barreiro”: 3 modos (rodoviário, ferroviário CFC e ferroviário AV); . “Beato-Montijo” (dois modos ferroviários, CFC+AV)+“Montijo-Barreiro”(com modo rodoviário).

40. 25 de Fevereiro de 2008 (REV. 25 Julho) Luís Leite Pinto, Eng. Civil IST F I M
