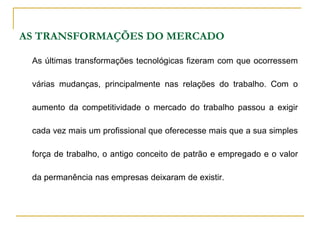

3. AS TRANSFORMAÇÕES DO MERCADO
As últimas transformações tecnológicas fizeram com que ocorressem
várias mudanças, principalmente nas relações do trabalho. Com o
aumento da competitividade o mercado do trabalho passou a exigir
cada vez mais um profissional que oferecesse mais que a sua simples
força de trabalho, o antigo conceito de patrão e empregado e o valor
da permanência nas empresas deixaram de existir.

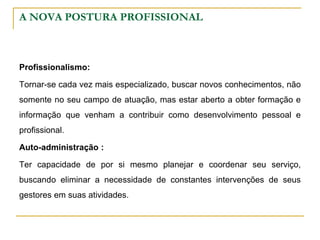

4. A NOVA POSTURA PROFISSIONAL
Profissionalismo:
Tornar-se cada vez mais especializado, buscar novos conhecimentos, não
somente no seu campo de atuação, mas estar aberto a obter formação e
informação que venham a contribuir como desenvolvimento pessoal e
profissional.
Auto-administração :
Ter capacidade de por si mesmo planejar e coordenar seu serviço,
buscando eliminar a necessidade de constantes intervenções de seus
gestores em suas atividades.
5. A NOVA POSTURA PROFISSIONAL

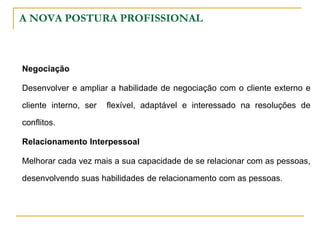

Negociação
Desenvolver e ampliar a habilidade de negociação com o cliente externo e
cliente interno, ser flexível, adaptável e interessado na resoluções de
conflitos.
Relacionamento Interpessoal
Melhorar cada vez mais a sua capacidade de se relacionar com as pessoas,
desenvolvendo suas habilidades de relacionamento com as pessoas.

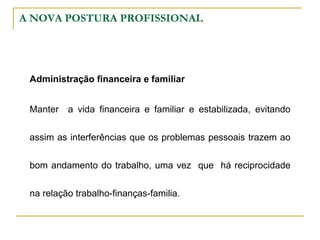

6. A NOVA POSTURA PROFISSIONAL
Administração financeira e familiar
Manter a vida financeira e familiar e estabilizada, evitando
assim as interferências que os problemas pessoais trazem ao
bom andamento do trabalho, uma vez que há reciprocidade
na relação trabalho-finanças-familia.

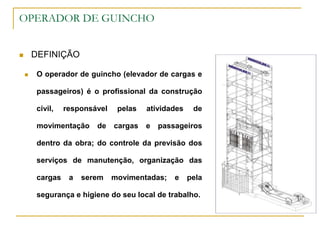

8. OPERADOR DE GUINCHO
DEFINIÇÃO
O operador de guincho (elevador de cargas e
passageiros) é o profissional da construção
civil, responsável pelas atividades de
movimentação de cargas e passageiros
dentro da obra; do controle da previsão dos
serviços de manutenção, organização das
cargas a serem movimentadas; e pela
segurança e higiene do seu local de trabalho.

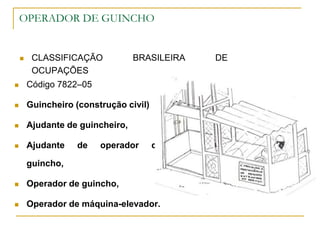

9. OPERADOR DE GUINCHO
CLASSIFICAÇÃO BRASILEIRA DE
OCUPAÇÕES
Código 7822–05
Guincheiro (construção civil)
Ajudante de guincheiro,
Ajudante de operador de
guincho,
Operador de guincho,
Operador de máquina-elevador.

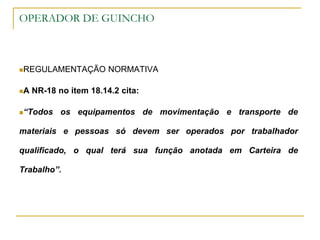

10. OPERADOR DE GUINCHO
REGULAMENTAÇÃO NORMATIVA
A NR-18 no item 18.14.2 cita:
“Todos os equipamentos de movimentação e transporte de
materiais e pessoas só devem ser operados por trabalhador
qualificado, o qual terá sua função anotada em Carteira de
Trabalho”.

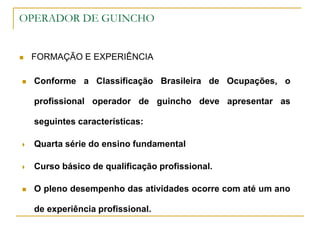

11. OPERADOR DE GUINCHO
FORMAÇÃO E EXPERIÊNCIA
Conforme a Classificação Brasileira de Ocupações, o
profissional operador de guincho deve apresentar as
seguintes características:
Quarta série do ensino fundamental
Curso básico de qualificação profissional.
O pleno desempenho das atividades ocorre com até um ano
de experiência profissional.

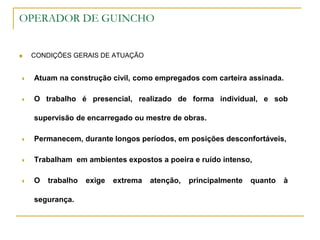

12. OPERADOR DE GUINCHO
CONDIÇÕES GERAIS DE ATUAÇÃO
Atuam na construção civil, como empregados com carteira assinada.
O trabalho é presencial, realizado de forma individual, e sob
supervisão de encarregado ou mestre de obras.
Permanecem, durante longos períodos, em posições desconfortáveis,
Trabalham em ambientes expostos a poeira e ruído intenso,
O trabalho exige extrema atenção, principalmente quanto à
segurança.

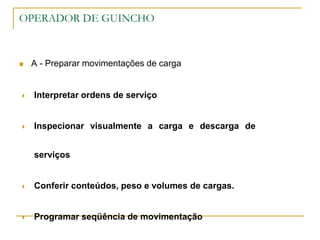

13. OPERADOR DE GUINCHO
A - Preparar movimentações de carga
Interpretar ordens de serviço
Inspecionar visualmente a carga e descarga de
serviços
Conferir conteúdos, peso e volumes de cargas.
Programar seqüência de movimentação

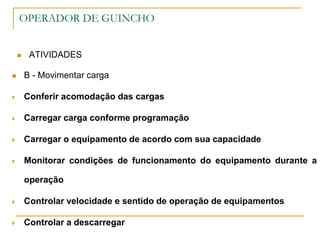

14. OPERADOR DE GUINCHO
ATIVIDADES
B - Movimentar carga
Conferir acomodação das cargas
Carregar carga conforme programação
Carregar o equipamento de acordo com sua capacidade
Monitorar condições de funcionamento do equipamento durante a
operação
Controlar velocidade e sentido de operação de equipamentos
Controlar a descarregar

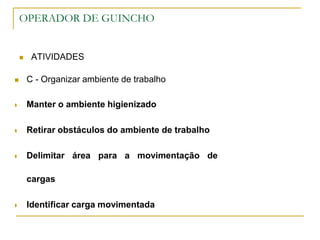

15. OPERADOR DE GUINCHO
ATIVIDADES
C - Organizar ambiente de trabalho
Manter o ambiente higienizado
Retirar obstáculos do ambiente de trabalho
Delimitar área para a movimentação de
cargas
Identificar carga movimentada

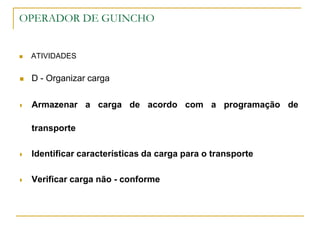

16. OPERADOR DE GUINCHO
ATIVIDADES
D - Organizar carga
Armazenar a carga de acordo com a programação de
transporte
Identificar características da carga para o transporte
Verificar carga não - conforme

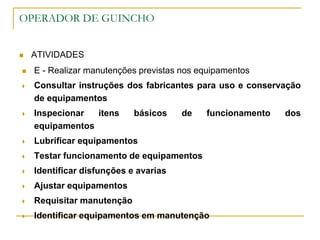

17. OPERADOR DE GUINCHO
ATIVIDADES
E - Realizar manutenções previstas nos equipamentos
Consultar instruções dos fabricantes para uso e conservação
de equipamentos
Inspecionar itens básicos de funcionamento dos
equipamentos
Lubrificar equipamentos
Testar funcionamento de equipamentos
Identificar disfunções e avarias
Ajustar equipamentos
Requisitar manutenção
Identificar equipamentos em manutenção

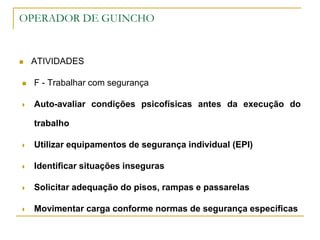

18. OPERADOR DE GUINCHO
ATIVIDADES
F - Trabalhar com segurança
Auto-avaliar condições psicofísicas antes da execução do
trabalho
Utilizar equipamentos de segurança individual (EPI)
Identificar situações inseguras
Solicitar adequação do pisos, rampas e passarelas
Movimentar carga conforme normas de segurança específicas

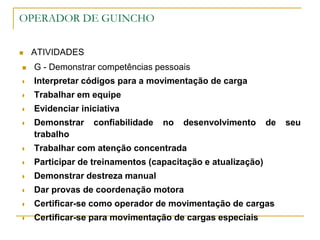

19. OPERADOR DE GUINCHO
ATIVIDADES
G - Demonstrar competências pessoais
Interpretar códigos para a movimentação de carga
Trabalhar em equipe
Evidenciar iniciativa
Demonstrar confiabilidade no desenvolvimento de seu
trabalho
Trabalhar com atenção concentrada
Participar de treinamentos (capacitação e atualização)
Demonstrar destreza manual
Dar provas de coordenação motora
Certificar-se como operador de movimentação de cargas
Certificar-se para movimentação de cargas especiais

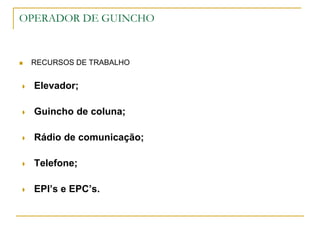

20. OPERADOR DE GUINCHO
RECURSOS DE TRABALHO
Elevador;
Guincho de coluna;
Rádio de comunicação;
Telefone;
EPI’s e EPC’s.

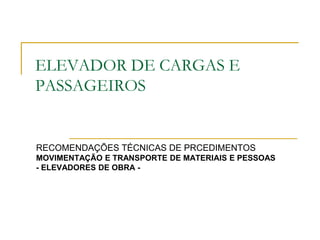

21. ELEVADOR DE CARGAS E
PASSAGEIROS
RECOMENDAÇÕES TÉCNICAS DE PRCEDIMENTOS
MOVIMENTAÇÃO E TRANSPORTE DE MATERIAIS E PESSOAS
- ELEVADORES DE OBRA -

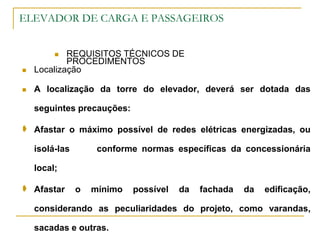

22. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Localização
A localização da torre do elevador, deverá ser dotada das
seguintes precauções:
Afastar o máximo possível de redes elétricas energizadas, ou
isolá-las conforme normas específicas da concessionária
local;
Afastar o mínimo possível da fachada da edificação,
considerando as peculiaridades do projeto, como varandas,
sacadas e outras.

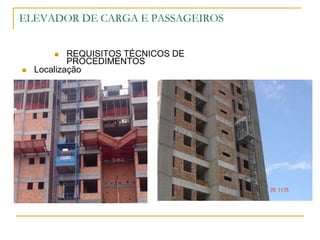

23. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Localização
24. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Localização

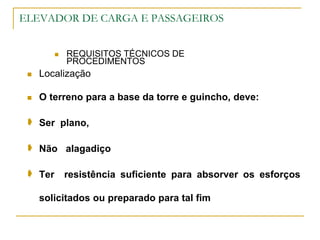

O terreno para a base da torre e guincho, deve:
Ser plano,
Não alagadiço
Ter resistência suficiente para absorver os esforços
solicitados ou preparado para tal fim
25. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Base

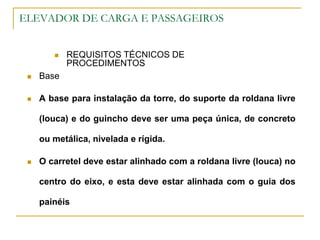

A base para instalação da torre, do suporte da roldana livre
(louca) e do guincho deve ser uma peça única, de concreto
ou metálica, nivelada e rígida.
O carretel deve estar alinhado com a roldana livre (louca) no
centro do eixo, e esta deve estar alinhada com o guia dos
painéis

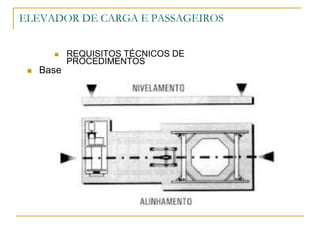

26. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Base

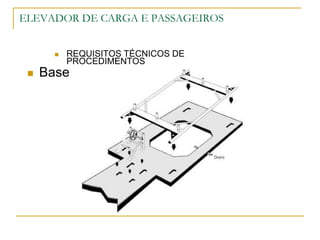

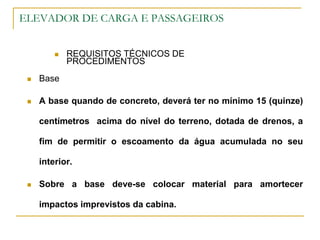

27. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Base
A base quando de concreto, deverá ter no mínimo 15 (quinze)
centímetros acima do nível do terreno, dotada de drenos, a
fim de permitir o escoamento da água acumulada no seu
interior.
Sobre a base deve-se colocar material para amortecer
impactos imprevistos da cabina.
28. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Base

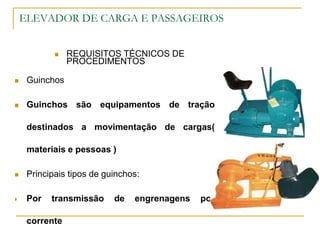

29. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Guinchos
Guinchos são equipamentos de tração
destinados a movimentação de cargas(
materiais e pessoas )
Principais tipos de guinchos:
Por transmissão de engrenagens por
corrente

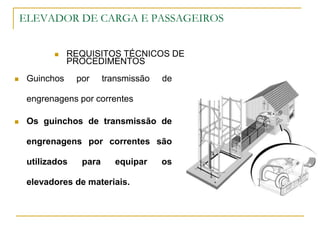

30. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Guinchos por transmissão de
engrenagens por correntes
Os guinchos de transmissão de
engrenagens por correntes são
utilizados para equipar os
elevadores de materiais.
31. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Guinchos por transmissão de engrenagens por correntes
A operação do guincho de transmissão de engrenagens por
correntes é executada por operador que trabalha sentado
acionando os comandos e deve atender o disposto no item
18.14.22.3. da NR-18.
32. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS

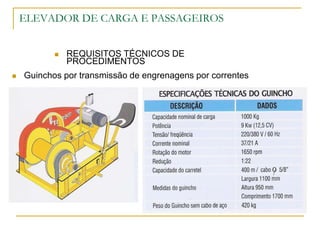

Guinchos por transmissão de engrenagens por correntes

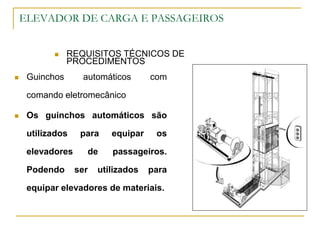

33. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Guinchos automáticos com
comando eletromecânico
Os guinchos automáticos são
utilizados para equipar os
elevadores de passageiros.
Podendo ser utilizados para
equipar elevadores de materiais.

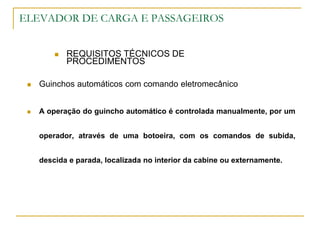

34. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Guinchos automáticos com comando eletromecânico
A operação do guincho automático é controlada manualmente, por um
operador, através de uma botoeira, com os comandos de subida,
descida e parada, localizada no interior da cabine ou externamente.
35. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS

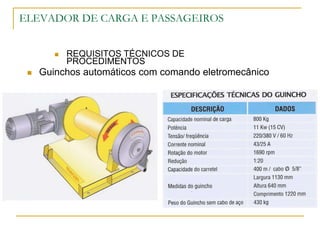

Guinchos automáticos com comando eletromecânico

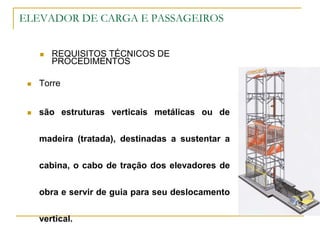

36. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
são estruturas verticais metálicas ou de
madeira (tratada), destinadas a sustentar a
cabina, o cabo de tração dos elevadores de
obra e servir de guia para seu deslocamento
vertical.

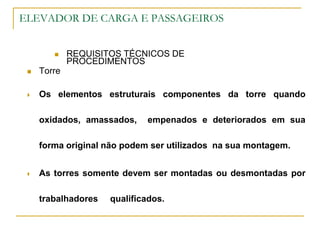

37. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
Os elementos estruturais componentes da torre quando
oxidados, amassados, empenados e deteriorados em sua
forma original não podem ser utilizados na sua montagem.
As torres somente devem ser montadas ou desmontadas por
trabalhadores qualificados.
38. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
A montagem do conjunto devem ser atendidas as seguintes instruções:
A. Colocar a base da torre sobre a fundação, fazer o nivelamento, instalar
sistema de fixação através de chumbadores ou parafusos;
B. Colocar o suporte da roldana livre (louca) sobre a base estabelecida, fazer
o nivelamento e fixar com chumbadores ou parafusos;
C. Colocar o guincho sobre a base nivelado, alinhado, fixado com
chumbadores ou parafusos;

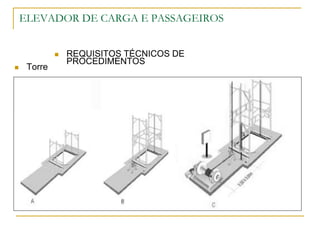

39. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS

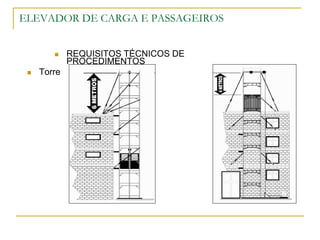

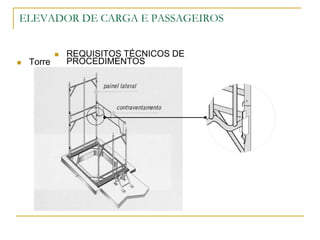

Torre

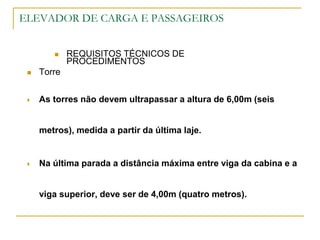

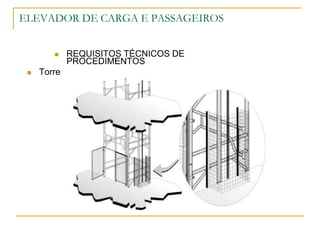

40. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
As torres não devem ultrapassar a altura de 6,00m (seis
metros), medida a partir da última laje.
Na última parada a distância máxima entre viga da cabina e a
viga superior, deve ser de 4,00m (quatro metros).

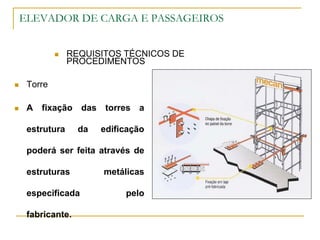

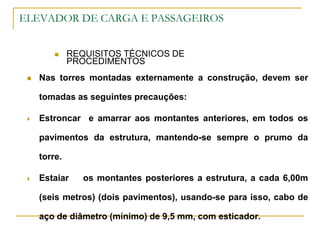

41. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Nas torres montadas externamente a construção, devem ser
tomadas as seguintes precauções:
Estroncar e amarrar aos montantes anteriores, em todos os
pavimentos da estrutura, mantendo-se sempre o prumo da
torre.
Estaiar os montantes posteriores a estrutura, a cada 6,00m
(seis metros) (dois pavimentos), usando-se para isso, cabo de
aço de diâmetro (mínimo) de 9,5 mm, com esticador.

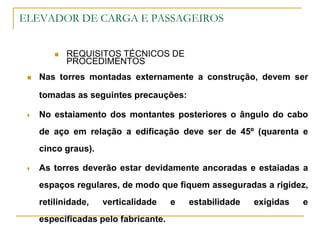

42. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Nas torres montadas externamente a construção, devem ser
tomadas as seguintes precauções:
No estaiamento dos montantes posteriores o ângulo do cabo
de aço em relação a edificação deve ser de 45º (quarenta e
cinco graus).
As torres deverão estar devidamente ancoradas e estaiadas a
espaços regulares, de modo que fiquem asseguradas a rigidez,
retilinidade, verticalidade e estabilidade exigidas e
especificadas pelo fabricante.
43. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
44. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
A fixação das torres a
estrutura da edificação
poderá ser feita através de
estruturas metálicas
especificada pelo
fabricante.
45. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

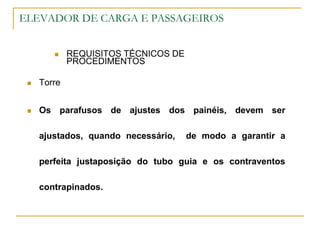

Os parafusos de ajustes dos painéis, devem ser
ajustados, quando necessário, de modo a garantir a
perfeita justaposição do tubo guia e os contraventos
contrapinados.
46. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre
47. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

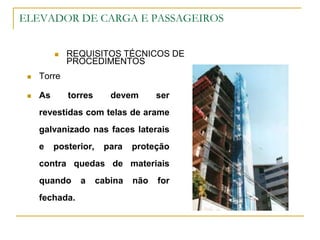

As torres devem ser
revestidas com telas de arame
galvanizado nas faces laterais
e posterior, para proteção
contra quedas de materiais
quando a cabina não for
fechada.
48. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

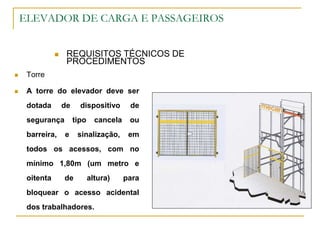

A torre do elevador deve ser
dotada de dispositivo de
segurança tipo cancela ou
barreira, e sinalização, em
todos os acessos, com no
mínimo 1,80m (um metro e
oitenta de altura) para
bloquear o acesso acidental
dos trabalhadores.
49. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

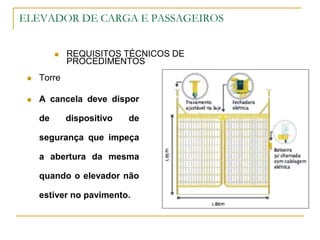

A cancela deve dispor
de dispositivo de
segurança que impeça
a abertura da mesma
quando o elevador não
estiver no pavimento.
50. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

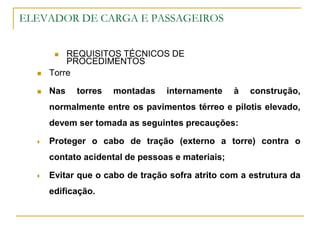

Nas torres montadas internamente à construção,
normalmente entre os pavimentos térreo e pilotis elevado,
devem ser tomada as seguintes precauções:
Proteger o cabo de tração (externo a torre) contra o
contato acidental de pessoas e materiais;
Evitar que o cabo de tração sofra atrito com a estrutura da
edificação.
51. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Torre

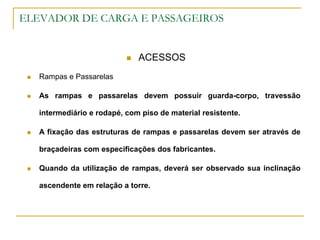

52. ELEVADOR DE CARGA E PASSAGEIROS
ACESSOS
Rampas e Passarelas
As rampas e passarelas devem possuir guarda-corpo, travessão
intermediário e rodapé, com piso de material resistente.
A fixação das estruturas de rampas e passarelas devem ser através de
braçadeiras com especificações dos fabricantes.
Quando da utilização de rampas, deverá ser observado sua inclinação
ascendente em relação a torre.

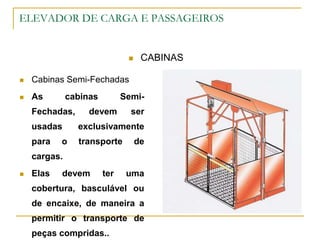

53. ELEVADOR DE CARGA E PASSAGEIROS
CABINAS
Cabinas Semi-Fechadas
As cabinas Semi-
Fechadas, devem ser
usadas exclusivamente
para o transporte de
cargas.
Elas devem ter uma
cobertura, basculável ou
de encaixe, de maneira a
permitir o transporte de
peças compridas..

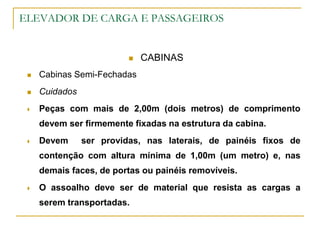

54. ELEVADOR DE CARGA E PASSAGEIROS
CABINAS
Cabinas Semi-Fechadas
Cuidados
Peças com mais de 2,00m (dois metros) de comprimento
devem ser firmemente fixadas na estrutura da cabina.
Devem ser providas, nas laterais, de painéis fixos de
contenção com altura mínima de 1,00m (um metro) e, nas
demais faces, de portas ou painéis removíveis.
O assoalho deve ser de material que resista as cargas a
serem transportadas.
55. ELEVADOR DE CARGA E PASSAGEIROS
CABINAS
Cabinas Semi-Fechadas

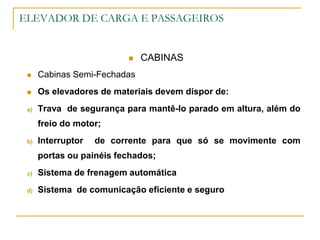

Os elevadores de materiais devem dispor de:
a) Trava de segurança para mantê-lo parado em altura, além do
freio do motor;
b) Interruptor de corrente para que só se movimente com
portas ou painéis fechados;
c) Sistema de frenagem automática
d) Sistema de comunicação eficiente e seguro
56. ELEVADOR DE CARGA E PASSAGEIROS
CABINAS
Cabinas Fechadas
A cabina fechada é
utilizada para o
transporte de pessoas e
materiais.
57. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Cabinas Fechadas

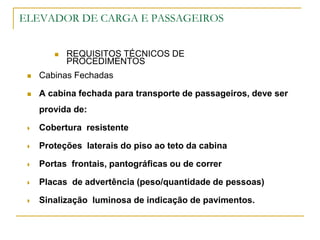

A cabina fechada para transporte de passageiros, deve ser
provida de:
Cobertura resistente
Proteções laterais do piso ao teto da cabina
Portas frontais, pantográficas ou de correr
Placas de advertência (peso/quantidade de pessoas)
Sinalização luminosa de indicação de pavimentos.

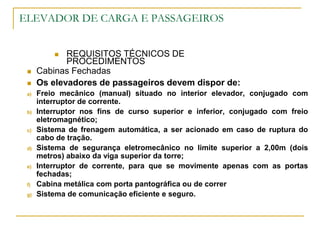

58. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Cabinas Fechadas
Os elevadores de passageiros devem dispor de:
a) Freio mecânico (manual) situado no interior elevador, conjugado com
interruptor de corrente.
b) Interruptor nos fins de curso superior e inferior, conjugado com freio
eletromagnético;
c) Sistema de frenagem automática, a ser acionado em caso de ruptura do
cabo de tração.
d) Sistema de segurança eletromecânico no limite superior a 2,00m (dois
metros) abaixo da viga superior da torre;
e) Interruptor de corrente, para que se movimente apenas com as portas
fechadas;
f) Cabina metálica com porta pantográfica ou de correr
g) Sistema de comunicação eficiente e seguro.

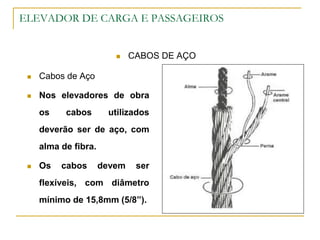

59. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Cabos de Aço
Nos elevadores de obra
os cabos utilizados
deverão ser de aço, com
alma de fibra.
Os cabos devem ser
flexíveis, com diâmetro
mínimo de 15,8mm (5/8”).
60. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Cabos de Aço

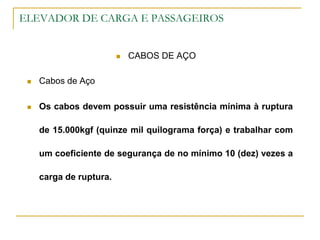

Os cabos devem possuir uma resistência mínima à ruptura
de 15.000kgf (quinze mil quilograma força) e trabalhar com
um coeficiente de segurança de no mínimo 10 (dez) vezes a
carga de ruptura.

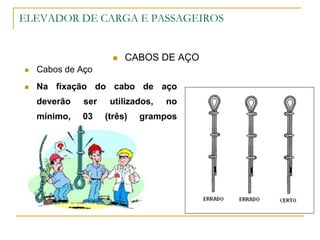

61. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Cabos de Aço
Na fixação do cabo de aço
deverão ser utilizados, no
mínimo, 03 (três) grampos
(clips).

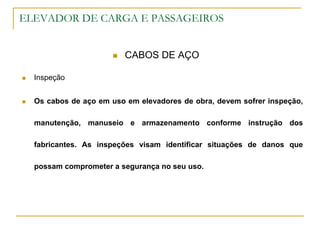

62. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Inspeção
Os cabos de aço em uso em elevadores de obra, devem sofrer inspeção,
manutenção, manuseio e armazenamento conforme instrução dos
fabricantes. As inspeções visam identificar situações de danos que
possam comprometer a segurança no seu uso.

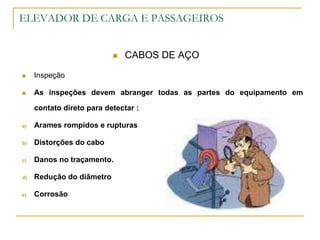

63. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Inspeção
As inspeções devem abranger todas as partes do equipamento em
contato direto para detectar :
a) Arames rompidos e rupturas
b) Distorções do cabo
c) Danos no traçamento.
d) Redução do diâmetro
e) Corrosão
64. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Inspeção

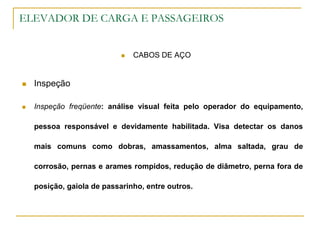

Inspeção freqüente: análise visual feita pelo operador do equipamento,
pessoa responsável e devidamente habilitada. Visa detectar os danos
mais comuns como dobras, amassamentos, alma saltada, grau de
corrosão, pernas e arames rompidos, redução de diâmetro, perna fora de
posição, gaiola de passarinho, entre outros.
65. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Inspeção

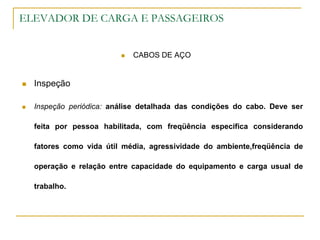

Inspeção periódica: análise detalhada das condições do cabo. Deve ser
feita por pessoa habilitada, com freqüência especifica considerando
fatores como vida útil média, agressividade do ambiente,freqüência de
operação e relação entre capacidade do equipamento e carga usual de
trabalho.
66. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
a) Arames rompidos - Rupturas
A ruptura de arames, geralmente ocorre
por abrasão, fadiga por flexão ou
amassamentos gerado por uso indevido ou
acidente durante o funcionamento do cabo,
podendo ocorrer tanto nos arames internos
como externos e podem indicar a
existência de corrosão ou danos
mecânicos que podem levar à ruptura
A sua ocorrência reduz a resistência do
cabo, além de causar ferimentos ao
usuário.
67. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
b) Distorções - Nó
Não permitir que o cabo de aço tome a forma de laço (Figura A), Caso o
laço seja desfeito o nó será evitado. Porém:
Se o laço for fechado a resistência do cabo será reduzia ao mínimo e o
cabo estará estragado(Figura B).
Os arames e pernas estarão fora de posição, e sujeitos à tensões
desiguais(Figura C) .
68. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO

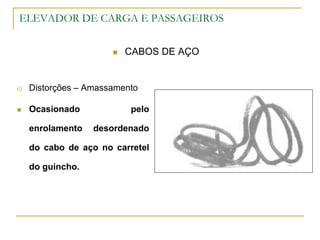

c) Distorções – Amassamento
Ocasionado pelo
enrolamento desordenado
do cabo de aço no carretel
do guincho.

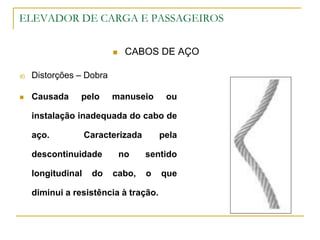

69. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
d) Distorções – Dobra
Causada pelo manuseio ou
instalação inadequada do cabo de
aço. Caracterizada pela
descontinuidade no sentido
longitudinal do cabo, o que
diminui a resistência à tração.
70. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO

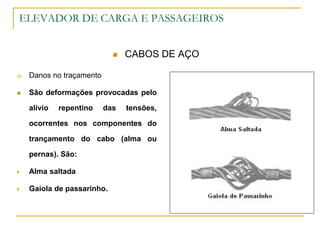

d) Danos no traçamento
São deformações provocadas pelo
alívio repentino das tensões,
ocorrentes nos componentes do
trançamento do cabo (alma ou
pernas). São:
Alma saltada
Gaiola de passarinho.

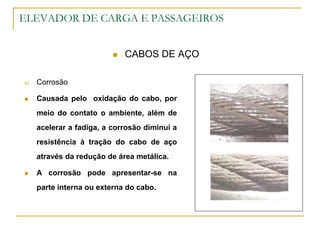

71. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
e) Corrosão
Causada pelo oxidação do cabo, por
meio do contato o ambiente, além de
acelerar a fadiga, a corrosão diminui a
resistência à tração do cabo de aço
através da redução de área metálica.
A corrosão pode apresentar-se na
parte interna ou externa do cabo.
72. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO

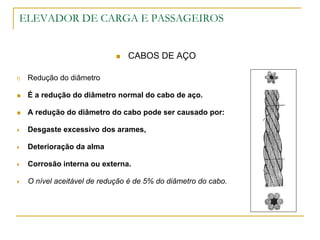

f) Redução do diâmetro
É a redução do diâmetro normal do cabo de aço.
A redução do diâmetro do cabo pode ser causado por:
Desgaste excessivo dos arames,
Deterioração da alma
Corrosão interna ou externa.
O nível aceitável de redução é de 5% do diâmetro do cabo.

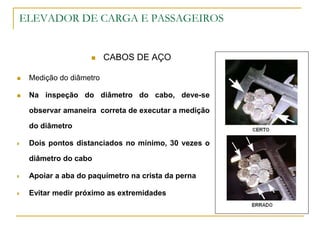

73. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Medição do diâmetro
Na inspeção do diâmetro do cabo, deve-se
observar amaneira correta de executar a medição
do diâmetro
Dois pontos distanciados no mínimo, 30 vezes o
diâmetro do cabo
Apoiar a aba do paquímetro na crista da perna
Evitar medir próximo as extremidades
74. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO

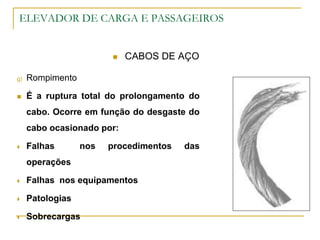

g) Rompimento
É a ruptura total do prolongamento do
cabo. Ocorre em função do desgaste do
cabo ocasionado por:
Falhas nos procedimentos das
operações
Falhas nos equipamentos
Patologias
Sobrecargas

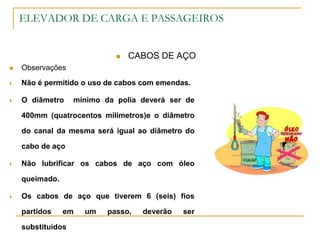

75. ELEVADOR DE CARGA E PASSAGEIROS
CABOS DE AÇO
Observações
Não é permitido o uso de cabos com emendas.
O diâmetro mínimo da polia deverá ser de
400mm (quatrocentos milímetros)e o diâmetro
do canal da mesma será igual ao diâmetro do
cabo de aço
Não lubrificar os cabos de aço com óleo
queimado.
Os cabos de aço que tiverem 6 (seis) fios
partidos em um passo, deverão ser
substituídos

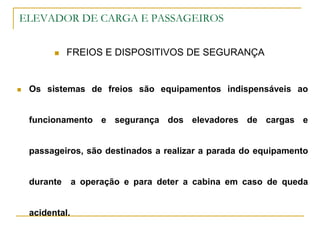

76. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Os sistemas de freios são equipamentos indispensáveis ao
funcionamento e segurança dos elevadores de cargas e
passageiros, são destinados a realizar a parada do equipamento
durante a operação e para deter a cabina em caso de queda
acidental.

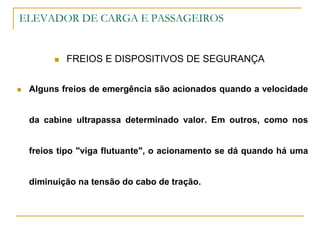

77. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Alguns freios de emergência são acionados quando a velocidade
da cabine ultrapassa determinado valor. Em outros, como nos
freios tipo "viga flutuante", o acionamento se dá quando há uma
diminuição na tensão do cabo de tração.

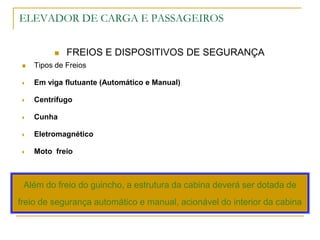

78. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Tipos de Freios
Em viga flutuante (Automático e Manual)
Centrífugo
Cunha
Eletromagnético
Moto freio
Além do freio do guincho, a estrutura da cabina deverá ser dotada de
freio de segurança automático e manual, acionável do interior da cabina

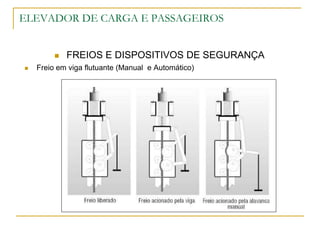

79. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Freio em viga flutuante (Manual e Automático)

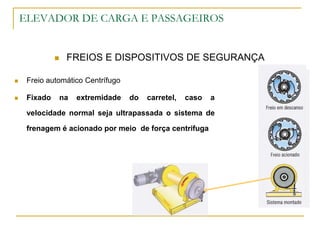

80. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Freio automático Centrífugo
Fixado na extremidade do carretel, caso a
velocidade normal seja ultrapassada o sistema de
frenagem é acionado por meio de força centrifuga

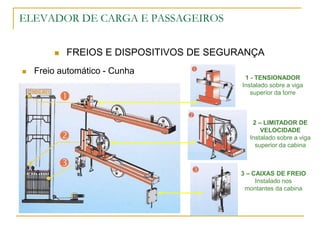

81. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Freio automático - Cunha
1 - TENSIONADOR
Instalado sobre a viga
superior da torre
2 – LIMITADOR DE
VELOCIDADE
Instalado sobre a viga
superior da cabina
3 – CAIXAS DE FREIO
Instalado nos
montantes da cabina

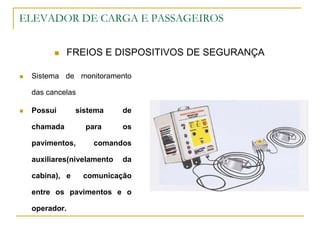

82. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Sistema de monitoramento
das cancelas
Possui sistema de
chamada para os
pavimentos, comandos
auxiliares(nivelamento da
cabina), e comunicação
entre os pavimentos e o
operador.

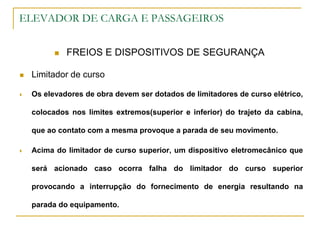

83. ELEVADOR DE CARGA E PASSAGEIROS
FREIOS E DISPOSITIVOS DE SEGURANÇA
Limitador de curso
Os elevadores de obra devem ser dotados de limitadores de curso elétrico,
colocados nos limites extremos(superior e inferior) do trajeto da cabina,
que ao contato com a mesma provoque a parada de seu movimento.
Acima do limitador de curso superior, um dispositivo eletromecânico que
será acionado caso ocorra falha do limitador do curso superior
provocando a interrupção do fornecimento de energia resultando na
parada do equipamento.

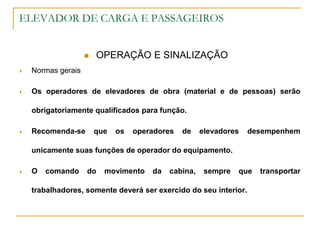

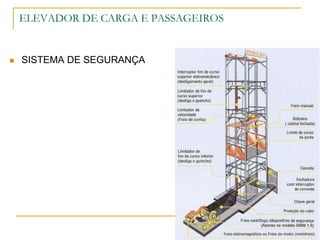

85. ELEVADOR DE CARGA E PASSAGEIROS
OPERAÇÃO E SINALIZAÇÃO
Normas gerais
Os operadores de elevadores de obra (material e de pessoas) serão
obrigatoriamente qualificados para função.
Recomenda-se que os operadores de elevadores desempenhem
unicamente suas funções de operador do equipamento.
O comando do movimento da cabina, sempre que transportar
trabalhadores, somente deverá ser exercido do seu interior.

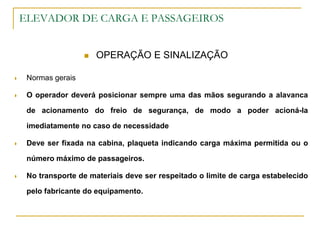

86. ELEVADOR DE CARGA E PASSAGEIROS
OPERAÇÃO E SINALIZAÇÃO
Normas gerais
O operador deverá posicionar sempre uma das mãos segurando a alavanca
de acionamento do freio de segurança, de modo a poder acioná-la
imediatamente no caso de necessidade
Deve ser fixada na cabina, plaqueta indicando carga máxima permitida ou o
número máximo de passageiros.
No transporte de materiais deve ser respeitado o limite de carga estabelecido
pelo fabricante do equipamento.
87. ELEVADOR DE CARGA E PASSAGEIROS
OPERAÇÃO E SINALIZAÇÃO
Normas gerais

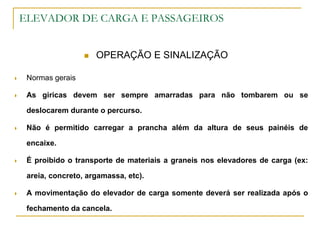

As giricas devem ser sempre amarradas para não tombarem ou se
deslocarem durante o percurso.
Não é permitido carregar a prancha além da altura de seus painéis de
encaixe.
É proibido o transporte de materiais a graneis nos elevadores de carga (ex:
areia, concreto, argamassa, etc).
A movimentação do elevador de carga somente deverá ser realizada após o
fechamento da cancela.

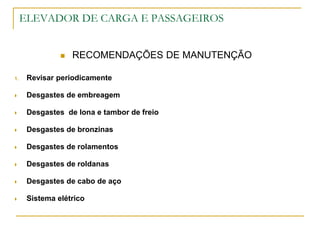

88. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE MANUTENÇÃO
1. Revisar periodicamente
Desgastes de embreagem
Desgastes de lona e tambor de freio
Desgastes de bronzinas
Desgastes de rolamentos
Desgastes de roldanas
Desgastes de cabo de aço
Sistema elétrico

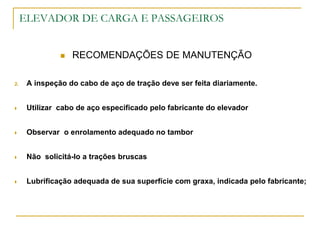

89. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE MANUTENÇÃO
2. A inspeção do cabo de aço de tração deve ser feita diariamente.
Utilizar cabo de aço especificado pelo fabricante do elevador
Observar o enrolamento adequado no tambor
Não solicitá-lo a trações bruscas
Lubrificação adequada de sua superfície com graxa, indicada pelo fabricante;

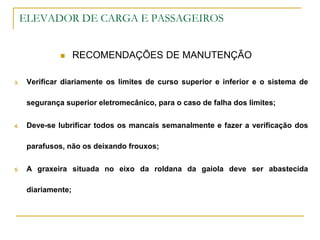

90. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE MANUTENÇÃO
3. Verificar diariamente os limites de curso superior e inferior e o sistema de
segurança superior eletromecânico, para o caso de falha dos limites;
4. Deve-se lubrificar todos os mancais semanalmente e fazer a verificação dos
parafusos, não os deixando frouxos;
5. A graxeira situada no eixo da roldana da gaiola deve ser abastecida
diariamente;
91. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE MANUTENÇÃO

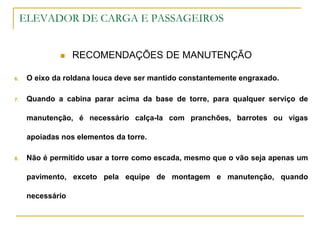

6. O eixo da roldana louca deve ser mantido constantemente engraxado.
7. Quando a cabina parar acima da base de torre, para qualquer serviço de
manutenção, é necessário calça-la com pranchões, barrotes ou vigas
apoiadas nos elementos da torre.
8. Não é permitido usar a torre como escada, mesmo que o vão seja apenas um
pavimento, exceto pela equipe de montagem e manutenção, quando
necessário
92. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE SEGURANÇA

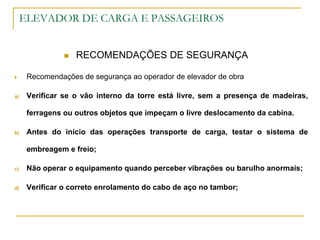

Recomendações de segurança ao operador de elevador de obra
a) Verificar se o vão interno da torre está livre, sem a presença de madeiras,
ferragens ou outros objetos que impeçam o livre deslocamento da cabina.
b) Antes do início das operações transporte de carga, testar o sistema de
embreagem e freio;
c) Não operar o equipamento quando perceber vibrações ou barulho anormais;
d) Verificar o correto enrolamento do cabo de aço no tambor;
93. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE SEGURANÇA
Recomendações de segurança ao operador de elevador de obra
e) Manter as guias da torre lubrificadas;
f) Verificar se o cabo, no trecho vertical, externamente à torre, não entra em
atrito com estaiamentos, plataformas de proteção, ou na própria laje;
g) Evitar o uso de frenagens bruscas;
h) Verificar, periodicamente, o desgaste de bronzinas;

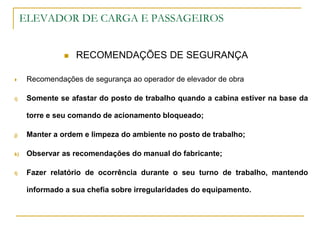

94. ELEVADOR DE CARGA E PASSAGEIROS
RECOMENDAÇÕES DE SEGURANÇA
Recomendações de segurança ao operador de elevador de obra
i) Somente se afastar do posto de trabalho quando a cabina estiver na base da
torre e seu comando de acionamento bloqueado;
j) Manter a ordem e limpeza do ambiente no posto de trabalho;
k) Observar as recomendações do manual do fabricante;
l) Fazer relatório de ocorrência durante o seu turno de trabalho, mantendo
informado a sua chefia sobre irregularidades do equipamento.
95. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS

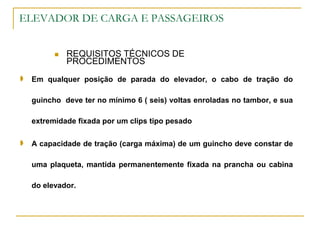

Em qualquer posição de parada do elevador, o cabo de tração do
guincho deve ter no mínimo 6 ( seis) voltas enroladas no tambor, e sua
extremidade fixada por um clips tipo pesado
A capacidade de tração (carga máxima) de um guincho deve constar de
uma plaqueta, mantida permanentemente fixada na prancha ou cabina
do elevador.

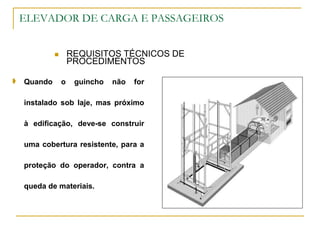

96. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Quando o guincho não for
instalado sob laje, mas próximo
à edificação, deve-se construir
uma cobertura resistente, para a
proteção do operador, contra a
queda de materiais.

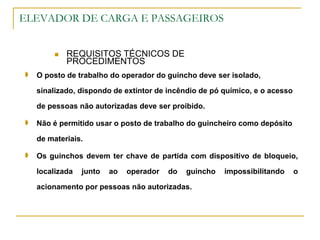

97. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
O posto de trabalho do operador do guincho deve ser isolado,
sinalizado, dispondo de extintor de incêndio de pó químico, e o acesso
de pessoas não autorizadas deve ser proibido.
Não é permitido usar o posto de trabalho do guincheiro como depósito
de materiais.
Os guinchos devem ter chave de partida com dispositivo de bloqueio,
localizada junto ao operador do guincho impossibilitando o
acionamento por pessoas não autorizadas.

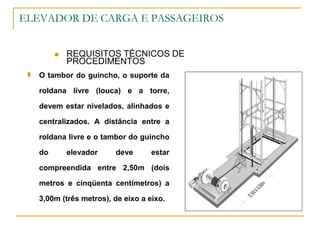

98. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
O tambor do guincho, o suporte da
roldana livre (louca) e a torre,
devem estar nivelados, alinhados e
centralizados. A distância entre a
roldana livre e o tambor do guincho
do elevador deve estar
compreendida entre 2,50m (dois
metros e cinqüenta centímetros) a
3,00m (três metros), de eixo a eixo.
99. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS

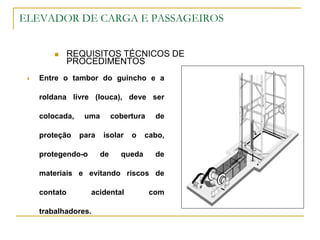

Entre o tambor do guincho e a
roldana livre (louca), deve ser
colocada, uma cobertura de
proteção para isolar o cabo,
protegendo-o de queda de
materiais e evitando riscos de
contato acidental com
trabalhadores.

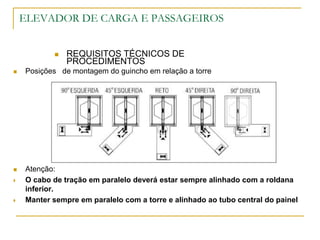

100. ELEVADOR DE CARGA E PASSAGEIROS
REQUISITOS TÉCNICOS DE
PROCEDIMENTOS
Posições de montagem do guincho em relação a torre
Atenção:
O cabo de tração em paralelo deverá estar sempre alinhado com a roldana
inferior.
Manter sempre em paralelo com a torre e alinhado ao tubo central do painel

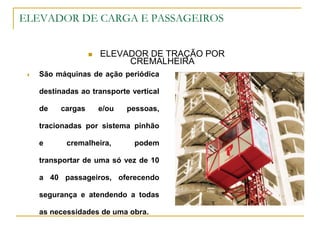

101. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR
CREMALHEIRA
São máquinas de ação periódica
destinadas ao transporte vertical
de cargas e/ou pessoas,
tracionadas por sistema pinhão
e cremalheira, podem
transportar de uma só vez de 10
a 40 passageiros, oferecendo
segurança e atendendo a todas
as necessidades de uma obra.

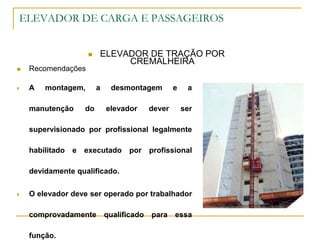

102. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR
CREMALHEIRA
Recomendações
A montagem, a desmontagem e a
manutenção do elevador dever ser
supervisionado por profissional legalmente
habilitado e executado por profissional
devidamente qualificado.
O elevador deve ser operado por trabalhador
comprovadamente qualificado para essa
função.

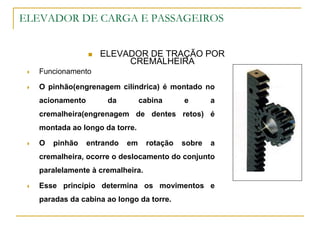

103. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR
CREMALHEIRA
Funcionamento
O pinhão(engrenagem cilíndrica) é montado no
acionamento da cabina e a
cremalheira(engrenagem de dentes retos) é
montada ao longo da torre.
O pinhão entrando em rotação sobre a
cremalheira, ocorre o deslocamento do conjunto
paralelamente à cremalheira.
Esse princípio determina os movimentos e
paradas da cabina ao longo da torre.

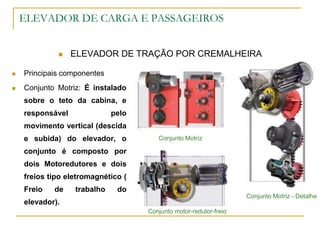

104. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Conjunto Motriz: É instalado
sobre o teto da cabina, e
responsável pelo
movimento vertical (descida
e subida) do elevador, o
conjunto é composto por
dois Motoredutores e dois
freios tipo eletromagnético (
Freio de trabalho do
elevador).
Conjunto motor-redutor-freio
Conjunto Motriz
Conjunto Motriz - Detalhe

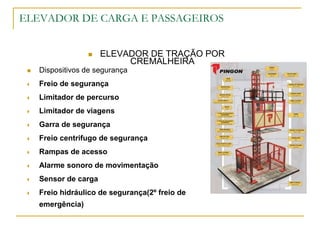

105. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR
CREMALHEIRA
Dispositivos de segurança
Freio de segurança
Limitador de percurso
Limitador de viagens
Garra de segurança
Freio centrifugo de segurança
Rampas de acesso
Alarme sonoro de movimentação
Sensor de carga
Freio hidráulico de segurança(2º freio de
emergência)

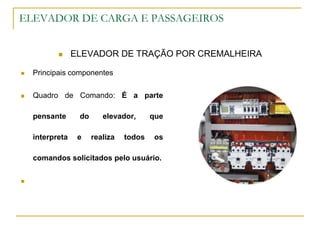

106. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Quadro de Comando: É a parte
pensante do elevador, que
interpreta e realiza todos os
comandos solicitados pelo usuário.
107. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes

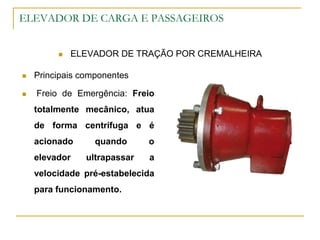

Freio de Emergência: Freio
totalmente mecânico, atua
de forma centrífuga e é
acionado quando o
elevador ultrapassar a
velocidade pré-estabelecida
para funcionamento.

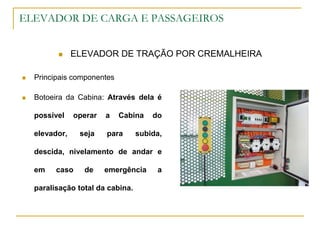

108. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Botoeira da Cabina: Através dela é
possível operar a Cabina do
elevador, seja para subida,
descida, nivelamento de andar e
em caso de emergência a
paralisação total da cabina.
109. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Cabina: É o conjunto principal do
elevador, que nela se inclui o
Piso, Laterais, Teto, Motorização,
Freio e Outros.

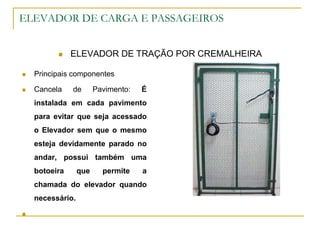

110. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Cancela de Pavimento: É
instalada em cada pavimento
para evitar que seja acessado
o Elevador sem que o mesmo
esteja devidamente parado no
andar, possui também uma
botoeira que permite a
chamada do elevador quando
necessário.

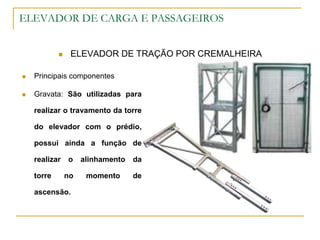

111. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Gravata: São utilizadas para
realizar o travamento da torre
do elevador com o prédio,
possui ainda a função de
realizar o alinhamento da
torre no momento de
ascensão.

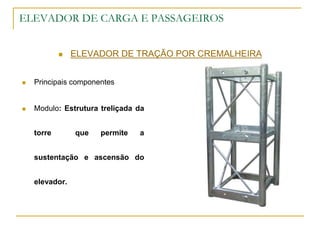

112. ELEVADOR DE CARGA E PASSAGEIROS
ELEVADOR DE TRAÇÃO POR CREMALHEIRA
Principais componentes
Modulo: Estrutura treliçada da
torre que permite a
sustentação e ascensão do
elevador.
