O documento discute a movimentação de cargas, incluindo operações de elevação, transporte e descarga de materiais, tanto manualmente quanto mecanicamente. São abordados os tipos de equipamentos e normas de segurança relacionadas, incluindo cuidados específicos para diferentes setores, como construção civil e mineração. Além disso, detalha as melhores práticas e regulamentos para garantir a segurança durante a movimentação de cargas.

1. MOVIMENTAÇÃO DE CARGAS

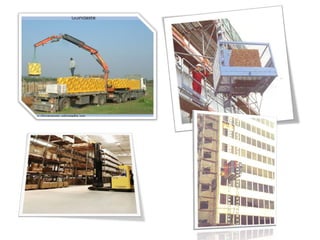

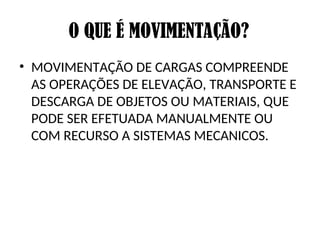

2. O QUE É MOVIMENTAÇÃO?
• MOVIMENTAÇÃO DE CARGAS COMPREENDE
AS OPERAÇÕES DE ELEVAÇÃO, TRANSPORTE E
DESCARGA DE OBJETOS OU MATERIAIS, QUE
PODE SER EFETUADA MANUALMENTE OU
COM RECURSO A SISTEMAS MECANICOS.

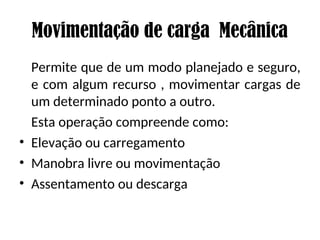

3. Movimentação de carga Mecânica
Permite que de um modo planejado e seguro,
e com algum recurso , movimentar cargas de
um determinado ponto a outro.
Esta operação compreende como:
• Elevação ou carregamento
• Manobra livre ou movimentação
• Assentamento ou descarga

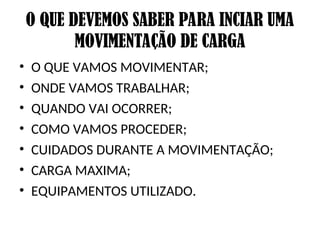

5. O QUE DEVEMOS SABER PARA INCIAR UMA
MOVIMENTAÇÃO DE CARGA
• O QUE VAMOS MOVIMENTAR;
• ONDE VAMOS TRABALHAR;
• QUANDO VAI OCORRER;
• COMO VAMOS PROCEDER;
• CUIDADOS DURANTE A MOVIMENTAÇÃO;
• CARGA MAXIMA;
• EQUIPAMENTOS UTILIZADO.

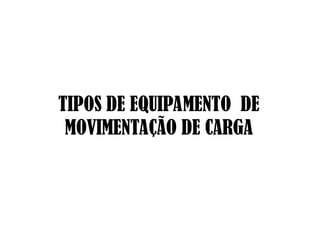

6. TIPOS DE EQUIPAMENTO DE
MOVIMENTAÇÃO DE CARGA

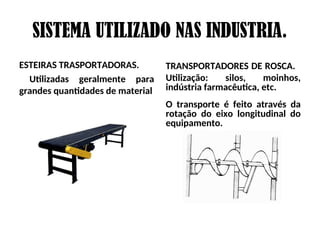

7. SISTEMA UTILIZADO NAS INDUSTRIA.
ESTEIRAS TRASPORTADORAS.
Utilizadas geralmente para
grandes quantidades de material
TRANSPORTADORES DE ROSCA.
Utilização: silos, moinhos,
indústria farmacêutica, etc.
O transporte é feito através da
rotação do eixo longitudinal do
equipamento.

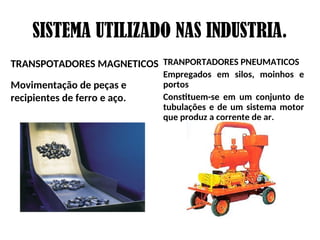

8. SISTEMA UTILIZADO NAS INDUSTRIA.
TRANSPOTADORES MAGNETICOS
Movimentação de peças e
recipientes de ferro e aço.
TRANPORTADORES PNEUMATICOS
Empregados em silos, moinhos e
portos
Constituem-se em um conjunto de
tubulações e de um sistema motor
que produz a corrente de ar.

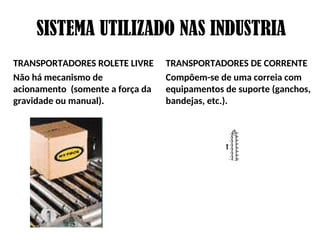

9. SISTEMA UTILIZADO NAS INDUSTRIA
TRANSPORTADORES ROLETE LIVRE
Não há mecanismo de
acionamento (somente a força da
gravidade ou manual).
TRANSPORTADORES DE CORRENTE
Compõem-se de uma correia com
equipamentos de suporte (ganchos,
bandejas, etc.).

10. SISTEMAS PARA AREAS RESTRITAS
PONTES ROLANTES
Viga suspensa sobre um vão
livre, que roda sobre dois trilhos
STACKER CRANE
Torre apoiada sobre um trilho
inferior e guiada por um trilho
superior

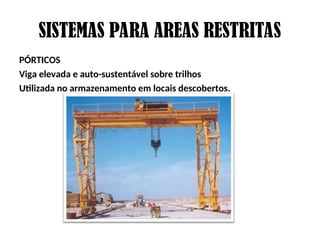

11. SISTEMAS PARA AREAS RESTRITAS
PÓRTICOS
Viga elevada e auto-sustentável sobre trilhos
Utilizada no armazenamento em locais descobertos.

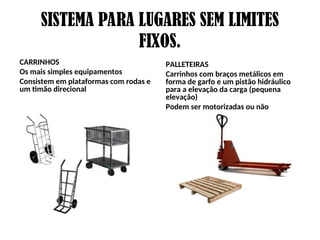

12. SISTEMA PARA LUGARES SEM LIMITES
FIXOS.
CARRINHOS
Os mais simples equipamentos
Consistem em plataformas com rodas e
um timão direcional
PALLETEIRAS
Carrinhos com braços metálicos em
forma de garfo e um pistão hidráulico
para a elevação da carga (pequena
elevação)
Podem ser motorizadas ou não

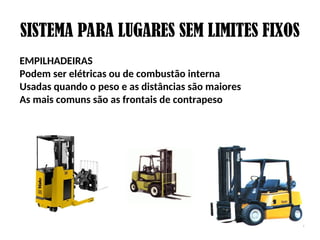

13. SISTEMA PARA LUGARES SEM LIMITES FIXOS
EMPILHADEIRAS
Podem ser elétricas ou de combustão interna
Usadas quando o peso e as distâncias são maiores
As mais comuns são as frontais de contrapeso

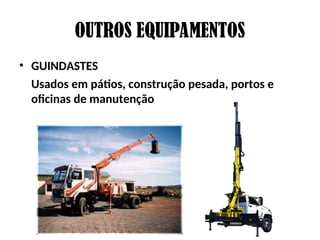

14. OUTROS EQUIPAMENTOS
• GUINDASTES
Usados em pátios, construção pesada, portos e
oficinas de manutenção

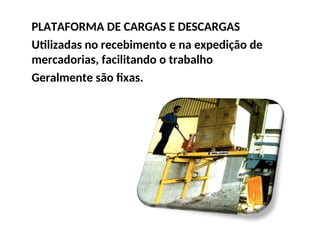

15. PLATAFORMA DE CARGAS E DESCARGAS
Utilizadas no recebimento e na expedição de
mercadorias, facilitando o trabalho
Geralmente são fixas.

16. MESAS E PLATAFORMAS HIDEAULICAS
Usadas basicamente na elevação da carga

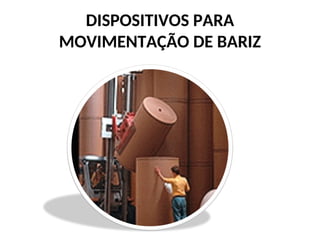

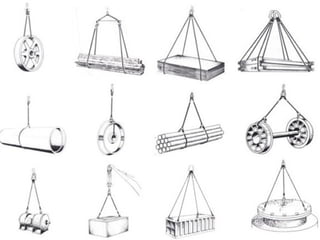

17. DISPOSITIVOS PARA
MOVIMENTAÇÃO DE BARIZ

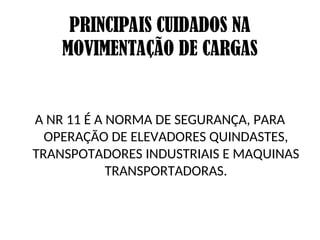

18. PRINCIPAIS CUIDADOS NA
MOVIMENTAÇÃO DE CARGAS
A NR 11 É A NORMA DE SEGURANÇA, PARA
OPERAÇÃO DE ELEVADORES QUINDASTES,
TRANSPOTADORES INDUSTRIAIS E MAQUINAS
TRANSPORTADORAS.

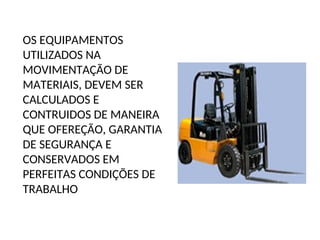

19. OS EQUIPAMENTOS
UTILIZADOS NA
MOVIMENTAÇÃO DE
MATERIAIS, DEVEM SER
CALCULADOS E
CONTRUIDOS DE MANEIRA
QUE OFEREÇÃO, GARANTIA
DE SEGURANÇA E
CONSERVADOS EM
PERFEITAS CONDIÇÕES DE
TRABALHO

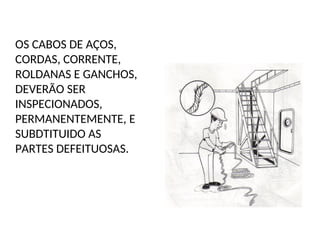

20. OS CABOS DE AÇOS,
CORDAS, CORRENTE,
ROLDANAS E GANCHOS,
DEVERÃO SER
INSPECIONADOS,
PERMANENTEMENTE, E
SUBDTITUIDO AS
PARTES DEFEITUOSAS.

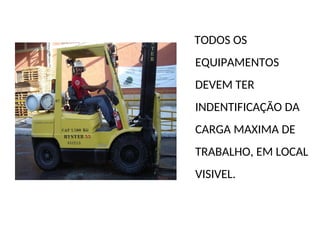

21. TODOS OS
EQUIPAMENTOS
DEVEM TER
INDENTIFICAÇÃO DA
CARGA MAXIMA DE
TRABALHO, EM LOCAL
VISIVEL.

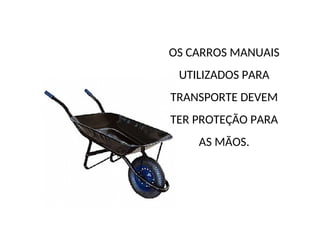

22. OS CARROS MANUAIS
UTILIZADOS PARA
TRANSPORTE DEVEM
TER PROTEÇÃO PARA
AS MÃOS.

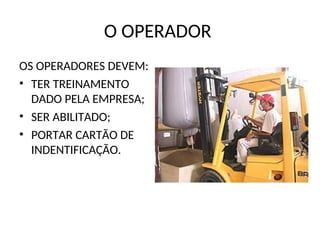

23. O OPERADOR
OS OPERADORES DEVEM:
• TER TREINAMENTO
DADO PELA EMPRESA;
• SER ABILITADO;
• PORTAR CARTÃO DE
INDENTIFICAÇÃO.

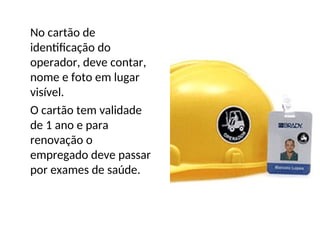

24. No cartão de
identificação do
operador, deve contar,
nome e foto em lugar
visível.
O cartão tem validade
de 1 ano e para
renovação o
empregado deve passar
por exames de saúde.

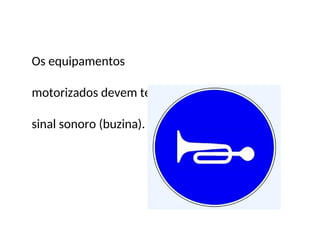

25. Os equipamentos
motorizados devem ter
sinal sonoro (buzina).

26. Os equipamentos
transportadores industriais
devem ser inspecionados,
e receber manutenção
Freqüentemente.

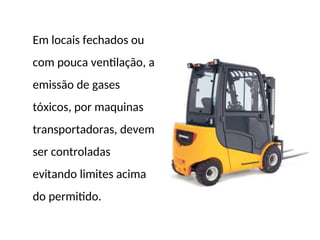

27. Em locais fechados ou
com pouca ventilação, a
emissão de gases
tóxicos, por maquinas
transportadoras, devem
ser controladas
evitando limites acima
do permitido.

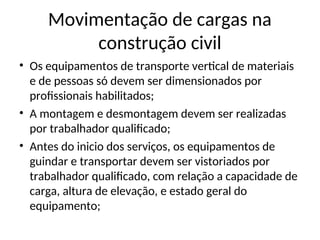

28. Movimentação de cargas na
construção civil
• Os equipamentos de transporte vertical de materiais
e de pessoas só devem ser dimensionados por
profissionais habilitados;
• A montagem e desmontagem devem ser realizadas
por trabalhador qualificado;
• Antes do inicio dos serviços, os equipamentos de
guindar e transportar devem ser vistoriados por
trabalhador qualificado, com relação a capacidade de
carga, altura de elevação, e estado geral do
equipamento;

29. Movimentação de cargas na
construção civil
No transporte de concreto, argamassas, ou
outros materiais é proibida a circulação ou
permanência de pessoas sob a área de
movimentação de cargas.

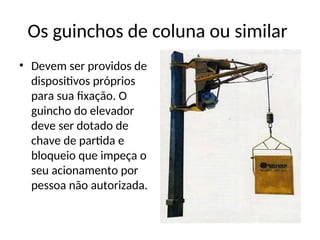

30. Os guinchos de coluna ou similar
• Devem ser providos de
dispositivos próprios
para sua fixação. O
guincho do elevador
deve ser dotado de
chave de partida e
bloqueio que impeça o
seu acionamento por
pessoa não autorizada.

31. Sobre guinchos de coluna
• Em qualquer posição do guincho do elevador, o
cabo de tração deve dispor, no mínimo, de 6
(seis) voltas enroladas no tambor;
• Os elevadores de caçamba devem ser utilizados
apenas para o transporte de material a granel;
• Os equipamentos de transportes de materiais
devem possuir dispositivos que impeçam a
descarga acidental do material transportado.

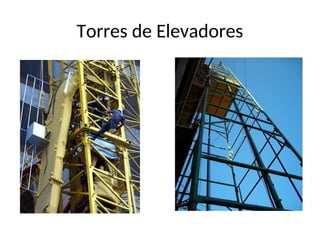

32. Torres de Elevadores

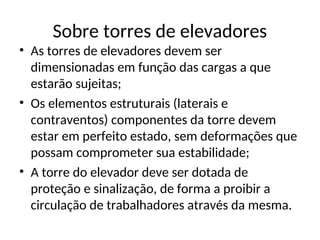

33. Sobre torres de elevadores
• As torres de elevadores devem ser
dimensionadas em função das cargas a que
estarão sujeitas;
• Os elementos estruturais (laterais e
contraventos) componentes da torre devem
estar em perfeito estado, sem deformações que
possam comprometer sua estabilidade;
• A torre do elevador deve ser dotada de
proteção e sinalização, de forma a proibir a
circulação de trabalhadores através da mesma.

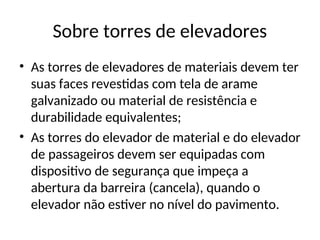

34. Sobre torres de elevadores
• As torres de elevadores de materiais devem ter
suas faces revestidas com tela de arame
galvanizado ou material de resistência e
durabilidade equivalentes;
• As torres do elevador de material e do elevador
de passageiros devem ser equipadas com
dispositivo de segurança que impeça a
abertura da barreira (cancela), quando o
elevador não estiver no nível do pavimento.

35. Elevadores de transporte de
materiais
• É proibido o transporte
de pessoas nos
elevadores de
materiais. Deve ser
colocado uma placa
contendo indicação de
carga máxima e
proibição de transporte
de pessoas.

36. Elevadores de transporte de
materiais devem dispor de:
• Sistema de frenagem automática que atue
com efetividade em qualquer situação
tendente a ocasionar a queda livre da cabina;
• Sistema de trava de segurança para mantê-lo
parado em altura, alem do freio do motor;
• Interruptor de corrente para que só se
movimente com portas ou painéis fechados.

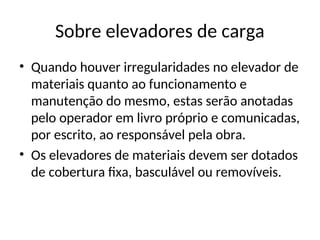

37. Sobre elevadores de carga
• Quando houver irregularidades no elevador de
materiais quanto ao funcionamento e
manutenção do mesmo, estas serão anotadas
pelo operador em livro próprio e comunicadas,
por escrito, ao responsável pela obra.
• Os elevadores de materiais devem ser dotados
de cobertura fixa, basculável ou removíveis.

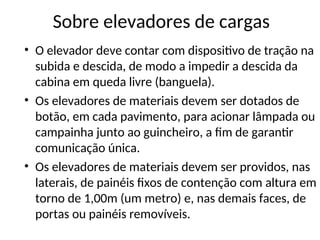

38. Sobre elevadores de cargas
• O elevador deve contar com dispositivo de tração na
subida e descida, de modo a impedir a descida da
cabina em queda livre (banguela).
• Os elevadores de materiais devem ser dotados de
botão, em cada pavimento, para acionar lâmpada ou
campainha junto ao guincheiro, a fim de garantir
comunicação única.
• Os elevadores de materiais devem ser providos, nas
laterais, de painéis fixos de contenção com altura em
torno de 1,00m (um metro) e, nas demais faces, de
portas ou painéis removíveis.

39. Cabos de aço e cabos de fibras
sintéticas
• É obrigatórias a observância das condições de
utilização, dimensionamento e conservação dos
cabos de aço utilizados em obras de construção,
conforme o disposto na norma técnica vigente, NBR
6327/83;
• Os cabos de aço de tração não podem ter emendas
nem pernas quebradas;
• devem ter carga de ruptura equivalente , a 5 (cinco)
vezes a carga de trabalho a que estiver sujeitos.

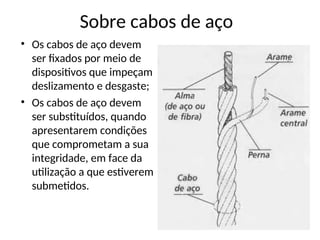

40. Sobre cabos de aço
• Os cabos de aço devem
ser fixados por meio de
dispositivos que impeçam
deslizamento e desgaste;
• Os cabos de aço devem
ser substituídos, quando
apresentarem condições
que comprometam a sua
integridade, em face da
utilização a que estiverem
submetidos.

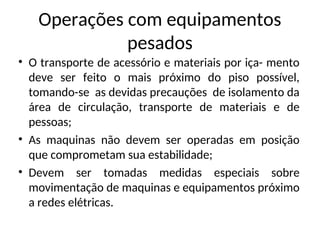

42. Operações com equipamentos
pesados
• O transporte de acessório e materiais por iça- mento
deve ser feito o mais próximo do piso possível,
tomando-se as devidas precauções de isolamento da
área de circulação, transporte de materiais e de
pessoas;
• As maquinas não devem ser operadas em posição
que comprometam sua estabilidade;
• Devem ser tomadas medidas especiais sobre
movimentação de maquinas e equipamentos próximo
a redes elétricas.

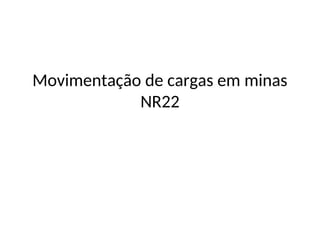

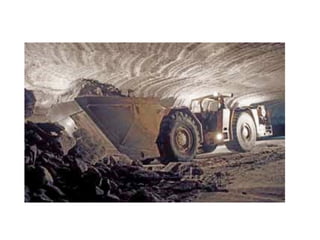

44. Movimentação de cargas em minas
NR22

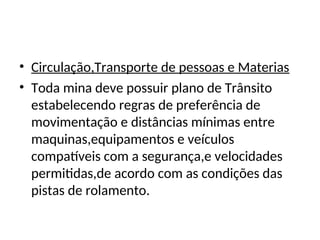

45. • Circulação,Transporte de pessoas e Materias
• Toda mina deve possuir plano de Trânsito
estabelecendo regras de preferência de
movimentação e distâncias mínimas entre
maquinas,equipamentos e veículos
compatíveis com a segurança,e velocidades
permitidas,de acordo com as condições das
pistas de rolamento.

47. • Os veículos de pequeno porte que transitam
em áreas de mineração a céu aberto devem
possuir sinalização em antena telescópica ou
outro dispositivo que permita sua visualização
pelos operadores dos demais equipamentos e
veículos,bem como manter os faróis acessos
durante todo o dia,de forma facilitar sua
visualização,.

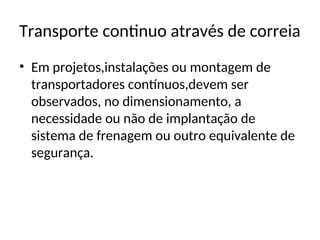

49. Transporte continuo através de correia
• Em projetos,instalações ou montagem de
transportadores contínuos,devem ser
observados, no dimensionamento, a
necessidade ou não de implantação de
sistema de frenagem ou outro equivalente de
segurança.

50. • É obrigatória a existência de dispositivos de
desligamento ao longo de todos os trechos de
transportadores contínuos,onde possa haver
acesso rotineiro de trabalhadores.

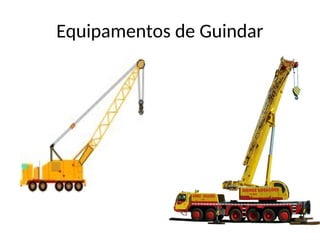

51. Equipamentos de Guindar

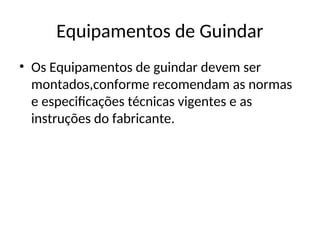

52. Equipamentos de Guindar
• Os Equipamentos de guindar devem ser
montados,conforme recomendam as normas
e especificações técnicas vigentes e as
instruções do fabricante.

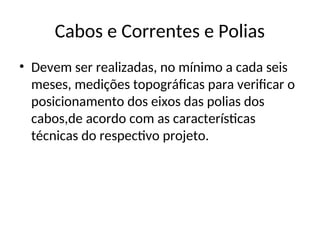

53. Cabos e Correntes e Polias
• Devem ser realizadas, no mínimo a cada seis
meses, medições topográficas para verificar o
posicionamento dos eixos das polias dos
cabos,de acordo com as características
técnicas do respectivo projeto.

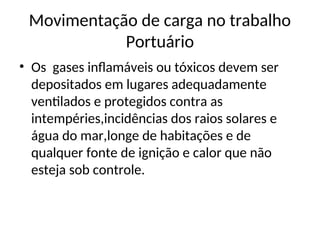

54. Movimentação de carga no trabalho
Portuário
• Os gases inflamáveis ou tóxicos devem ser
depositados em lugares adequadamente
ventilados e protegidos contra as
intempéries,incidências dos raios solares e
água do mar,longe de habitações e de
qualquer fonte de ignição e calor que não
esteja sob controle.

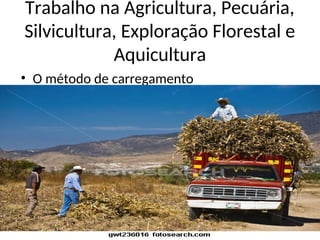

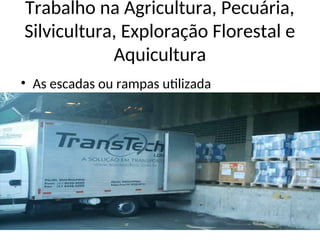

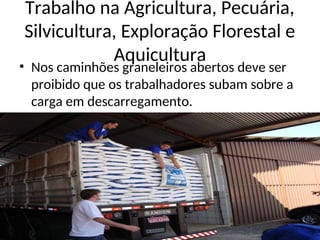

55. Trabalho na Agricultura, Pecuária,
Silvicultura, Exploração Florestal e
Aquicultura
• O método de carregamento

56. Trabalho na Agricultura, Pecuária,
Silvicultura, Exploração Florestal e
Aquicultura
• As escadas ou rampas utilizada

57. Trabalho na Agricultura, Pecuária,
Silvicultura, Exploração Florestal e
Aquicultura
• Nos caminhões graneleiros abertos deve ser
proibido que os trabalhadores subam sobre a
carga em descarregamento.

58. Trabalho na Agricultura, Pecuária,
Silvicultura, Exploração Florestal e
Aquicultura
• UM POUCO DA HISTÓRIA
Antes do surgimento dos contêineres, as sacas
de café, pesando 60 kg cada uma, eram
levadas nas costas dos estivadores para o
interior dos navios. Os trabalhadores,
geralmente imigrantes europeus, orgulhavam-
se da sua capacidade de transportar até seis
sacas (320 kg) de uma só vez.
