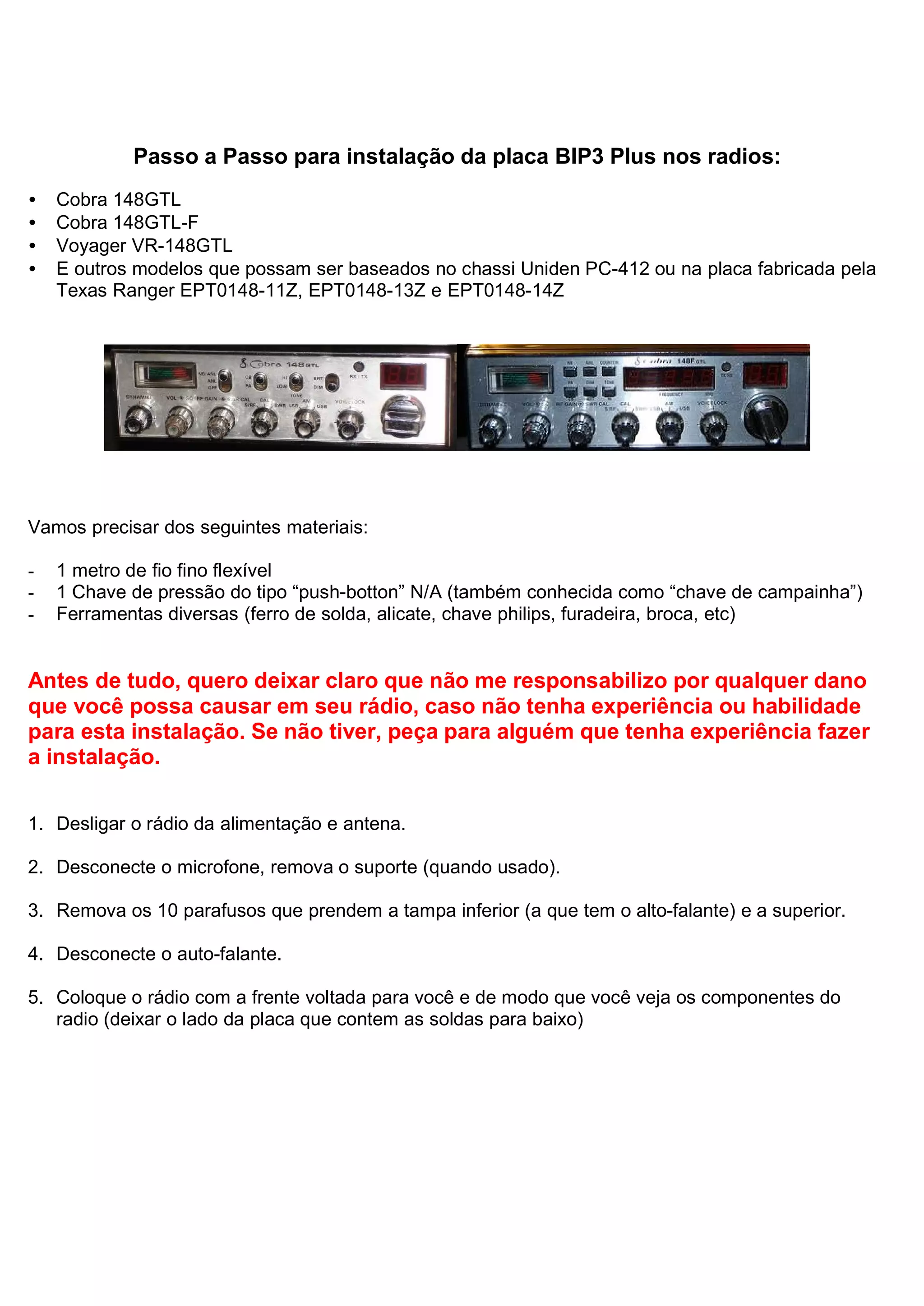

1. Passo a Passo para instalação da placa BIP3 Plus nos radios:
• Cobra 148GTL
• Cobra 148GTL-F
• Voyager VR-148GTL
• E outros modelos que possam ser baseados no chassi Uniden PC-412 ou na placa fabricada pela
Texas Ranger EPT0148-11Z, EPT0148-13Z e EPT0148-14Z
Vamos precisar dos seguintes materiais:
- 1 metro de fio fino flexível
- 1 Chave de pressão do tipo “push-botton” N/A (também conhecida como “chave de campainha”)
- Ferramentas diversas (ferro de solda, alicate, chave philips, furadeira, broca, etc)
Antes de tudo, quero deixar claro que não me responsabilizo por qualquer dano
que você possa causar em seu rádio, caso não tenha experiência ou habilidade
para esta instalação. Se não tiver, peça para alguém que tenha experiência fazer
a instalação.
1. Desligar o rádio da alimentação e antena.
2. Desconecte o microfone, remova o suporte (quando usado).
3. Remova os 10 parafusos que prendem a tampa inferior (a que tem o alto-falante) e a superior.
4. Desconecte o auto-falante.
5. Coloque o rádio com a frente voltada para você e de modo que você veja os componentes do
radio (deixar o lado da placa que contem as soldas para baixo)

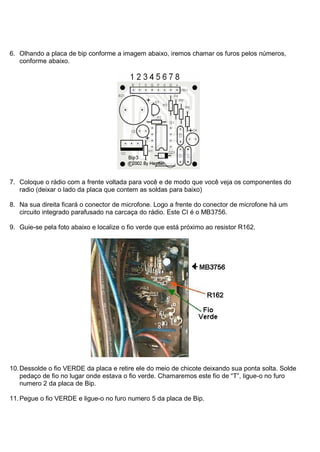

2. 6. Olhando a placa de bip conforme a imagem abaixo, iremos chamar os furos pelos números,
conforme abaixo.
7. Coloque o rádio com a frente voltada para você e de modo que você veja os componentes do
radio (deixar o lado da placa que contem as soldas para baixo)
8. Na sua direita ficará o conector de microfone. Logo a frente do conector de microfone há um
circuito integrado parafusado na carcaça do rádio. Este CI é o MB3756.
9. Guie-se pela foto abaixo e localize o fio verde que está próximo ao resistor R162.
10. Dessolde o fio VERDE da placa e retire ele do meio de chicote deixando sua ponta solta. Solde
pedaço de fio no lugar onde estava o fio verde. Chamaremos este fio de “T”, ligue-o no furo
numero 2 da placa de Bip.
11. Pegue o fio VERDE e ligue-o no furo numero 5 da placa de Bip.

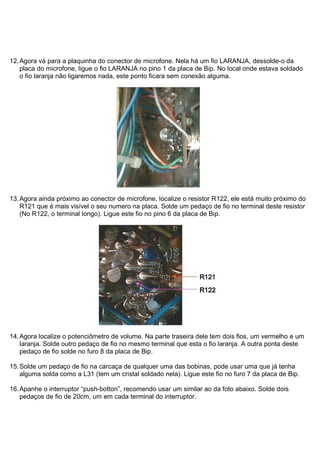

3. 12. Agora vá para a plaquinha do conector de microfone. Nela há um fio LARANJA, dessolde-o da
placa do microfone, ligue o fio LARANJA no pino 1 da placa de Bip. No local onde estava soldado
o fio laranja não ligaremos nada, este ponto ficara sem conexão alguma.
13. Agora ainda próximo ao conector de microfone, localize o resistor R122, ele está muito próximo do
R121 que é mais visível o seu numero na placa. Solde um pedaço de fio no terminal deste resistor
(No R122, o terminal longo). Ligue este fio no pino 6 da placa de Bip.
14. Agora localize o potenciômetro de volume. Na parte traseira dele tem dois fios, um vermelho e um
laranja. Solde outro pedaço de fio no mesmo terminal que esta o fio laranja. A outra ponta deste
pedaço de fio solde no furo 8 da placa de Bip.
15. Solde um pedaço de fio na carcaça de qualquer uma das bobinas, pode usar uma que já tenha
alguma solda como a L31 (tem um cristal soldado nela). Ligue este fio no furo 7 da placa de Bip.
16. Apanhe o interruptor “push-botton”, recomendo usar um similar ao da foto abaixo. Solde dois
pedaços de fio de 20cm, um em cada terminal do interruptor.

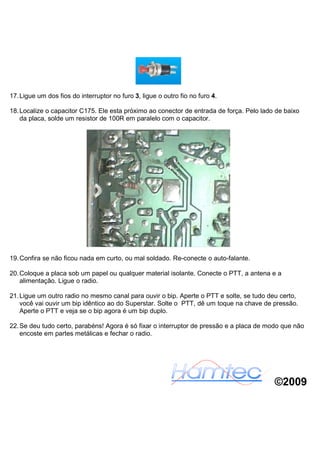

4. 17. Ligue um dos fios do interruptor no furo 3, ligue o outro fio no furo 4.
18. Localize o capacitor C175. Ele esta próximo ao conector de entrada de força. Pelo lado de baixo
da placa, solde um resistor de 100R em paralelo com o capacitor.
19. Confira se não ficou nada em curto, ou mal soldado. Re-conecte o auto-falante.
20. Coloque a placa sob um papel ou qualquer material isolante. Conecte o PTT, a antena e a
alimentação. Ligue o radio.
21. Ligue um outro radio no mesmo canal para ouvir o bip. Aperte o PTT e solte, se tudo deu certo,
você vai ouvir um bip idêntico ao do Superstar. Solte o PTT, dê um toque na chave de pressão.
Aperte o PTT e veja se o bip agora é um bip duplo.
22. Se deu tudo certo, parabéns! Agora é só fixar o interruptor de pressão e a placa de modo que não
encoste em partes metálicas e fechar o radio.
©2009
