O documento aborda a norma regulamentadora NR 33, que trata da segurança em trabalhos realizados em espaços confinados, definindo o conceito e classificações desses ambientes, e os riscos associados a eles. Destaca a importância de medidas de segurança, como o uso de equipamentos de proteção individual, e procedimentos de entrada e trabalho, como a permissão de entrada e a vigilância. O texto também menciona os direitos dos trabalhadores, incluindo treinamento e condições essenciais para realizar atividades de forma segura.

1. Espaços
Confinados!

2. NR 33 - Espaços Confinados
Norma Regulamentadora de
Segurança e Saúde nos
Trabalhos
em Espaços Confinados

3. O que é Espaço Confinado?

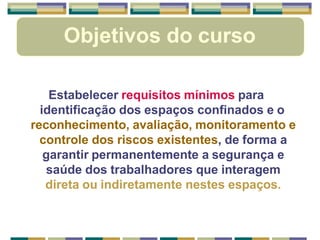

4. Objetivos do curso
Estabelecer requisitos mínimos para
identificação dos espaços confinados e o
reconhecimento, avaliação, monitoramento e
controle dos riscos existentes, de forma a
garantir permanentemente a segurança e
saúde dos trabalhadores que interagem
direta ou indiretamente nestes espaços.

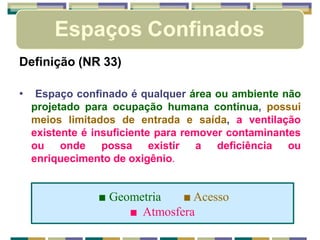

5. Espaços Confinados
Definição (NR 33)
• Espaço confinado é qualquer área ou ambiente não
projetado para ocupação humana contínua, possui
meios limitados de entrada e saída, a ventilação
existente é insuficiente para remover contaminantes
ou onde possa existir a deficiência ou
enriquecimento de oxigênio.
■ Geometria ■ Acesso
■ Atmosfera

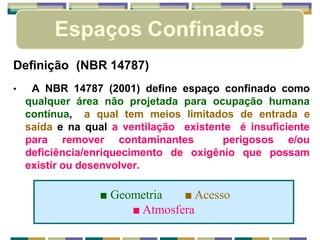

6. Espaços Confinados
Definição (NBR 14787)
• A NBR 14787 (2001) define espaço confinado como
qualquer área não projetada para ocupação humana
contínua, a qual tem meios limitados de entrada e
saída e na qual a ventilação existente é insuficiente
para remover contaminantes perigosos e/ou
deficiência/enriquecimento de oxigênio que possam
existir ou desenvolver.
■ Geometria ■ Acesso
■ Atmosfera

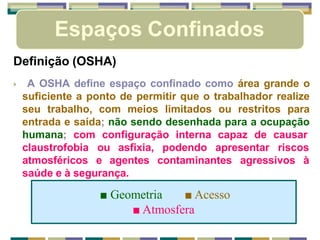

7. Espaços Confinados
Definição (OSHA)
🞂 A OSHA define espaço confinado como área grande o
suficiente a ponto de permitir que o trabalhador realize
seu trabalho, com meios limitados ou restritos para
entrada e saída; não sendo desenhada para a ocupação
humana; com configuração interna capaz de causar
claustrofobia ou asfixia, podendo apresentar riscos
atmosféricos e agentes contaminantes agressivos à
saúde e à segurança.
■ Geometria ■ Acesso
■ Atmosfera

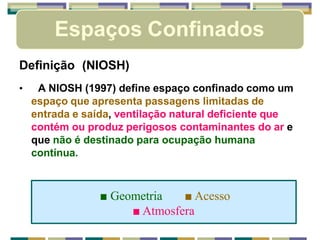

8. Espaços Confinados
Definição (NIOSH)
• A NIOSH (1997) define espaço confinado como um
espaço que apresenta passagens limitadas de
entrada e saída, ventilação natural deficiente que
contém ou produz perigosos contaminantes do ar e
que não é destinado para ocupação humana
contínua.
■ Geometria ■ Acesso
■ Atmosfera

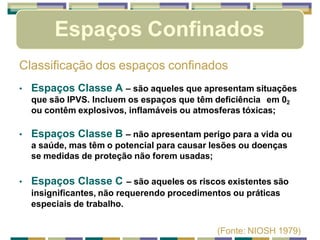

9. Espaços Confinados
Classificação dos espaços confinados
• Espaços Classe A – são aqueles que apresentam situações
que são IPVS. Incluem os espaços que têm deficiência em 02
ou contêm explosivos, inflamáveis ou atmosferas tóxicas;
• Espaços Classe B – não apresentam perigo para a vida ou
a saúde, mas têm o potencial para causar lesões ou doenças
se medidas de proteção não forem usadas;
• Espaços Classe C – são aqueles os riscos existentes são
insignificantes, não requerendo procedimentos ou práticas
especiais de trabalho.
(Fonte: NIOSH 1979)

10. Espaços Confinados
Classificação dos espaços confinados (NIOSH)
• Características de um Espaço Confinado Classe A
 Imediatamente perigoso para a vida - requer procedimentos
de resgate com mais de um indivíduo completamente
equipado com equipamento de ar mandado - manutenção
de comunicação necessária e um vigia adicional fora do
espaço confinado
 OXIGÊNIO - Percentual < 16% (122 mmHg) ou > 25% (190mmHg)
 INFLAMABILIDADE - 20% ou mais do L.I.E.
 TOXICIDADE - IDHL (IPVS)

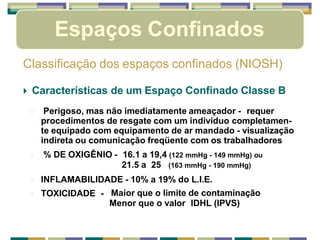

11. Espaços Confinados
Classificação dos espaços confinados (NIOSH)
🞂 Características de um Espaço Confinado Classe B
◦ Perigoso, mas não imediatamente ameaçador - requer
procedimentos de resgate com um indivíduo completamen-
te equipado com equipamento de ar mandado - visualização
indireta ou comunicação freqüente com os trabalhadores
◦ % DE OXIGÊNIO - 16.1 a 19,4 (122 mmHg - 149 mmHg) ou
21.5 a 25 (163 mmHg - 190 mmHg)
◦ INFLAMABILIDADE - 10% a 19% do L.I.E.
◦ TOXICIDADE - Maior que o limite de contaminação
Menor que o valor IDHL (IPVS)

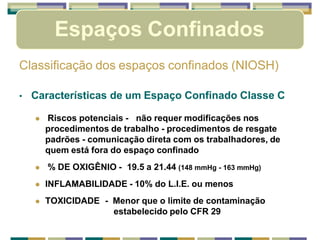

12. Classificação dos espaços confinados (NIOSH)
• Características de um Espaço Confinado Classe C
 Riscos potenciais - não requer modificações nos
procedimentos de trabalho - procedimentos de resgate
padrões - comunicação direta com os trabalhadores, de
quem está fora do espaço confinado
 % DE OXIGÊNIO - 19.5 a 21.44 (148 mmHg - 163 mmHg)
 INFLAMABILIDADE - 10% do L.I.E. ou menos
 TOXICIDADE - Menor que o limite de contaminação
estabelecido pelo CFR 29
Espaços Confinados

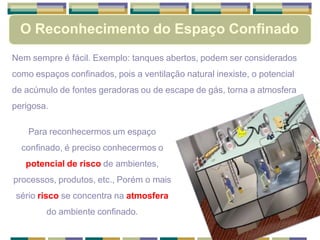

13. O Reconhecimento do Espaço Confinado
Nem sempre é fácil. Exemplo: tanques abertos, podem ser considerados
como espaços confinados, pois a ventilação natural inexiste, o potencial
de acúmulo de fontes geradoras ou de escape de gás, torna a atmosfera
perigosa.
Para reconhecermos um espaço
confinado, é preciso conhecermos o
potencial de risco de ambientes,
processos, produtos, etc., Porém o mais
sério risco se concentra na atmosfera
do ambiente confinado.

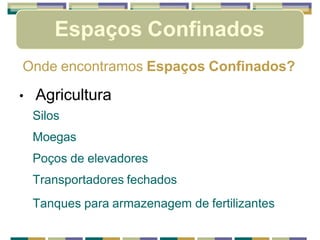

14. Espaços Confinados
Onde encontramos Espaços Confinados?
• Agricultura
Silos
Moegas
Poços de elevadores
Transportadores fechados
Tanques para armazenagem de fertilizantes

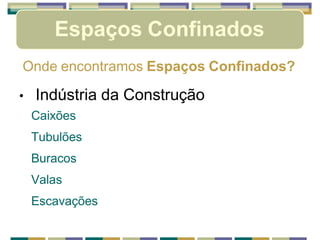

15. Espaços Confinados
Onde encontramos Espaços Confinados?
• Indústria da Construção
Caixões
Tubulões
Buracos
Valas
Escavações

16. Espaços Confinados
Onde encontramos Espaços Confinados?
• Indústria da Alimentação
Câmeras Frias
Fornos
Extratores
Tanques de Aquecimento

17. Espaços Confinados
Onde encontramos Espaços Confinados?
• Processamento de Fumo
Torre de resfriamento
Secadores
Tambores Rotativos

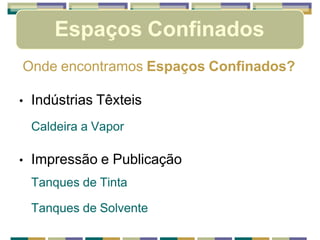

18. Espaços Confinados
Onde encontramos Espaços Confinados?
• Indústrias Têxteis
Caldeira a Vapor
• Impressão e Publicação
Tanques de Tinta
Tanques de Solvente

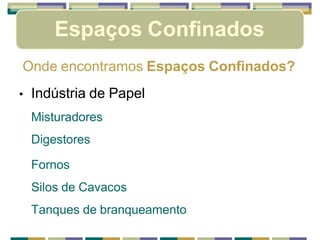

19. Espaços Confinados
Onde encontramos Espaços Confinados?
• Indústria de Papel
Misturadores
Digestores
Fornos
Silos de Cavacos
Tanques de branqueamento

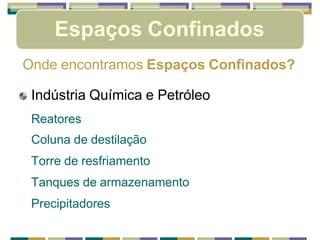

20. Espaços Confinados
Onde encontramos Espaços Confinados?
Indústria Química e Petróleo
Reatores
Coluna de destilação
Torre de resfriamento
Tanques de armazenamento
Precipitadores

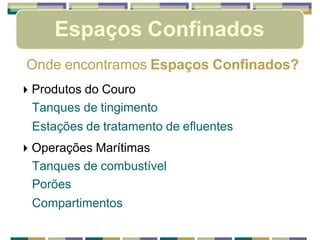

21. Espaços Confinados
Onde encontramos Espaços Confinados?
🞂 Produtos do Couro
Tanques de tingimento
Estações de tratamento de efluentes
🞂 Operações Marítimas
Tanques de combustível
Porões
Compartimentos

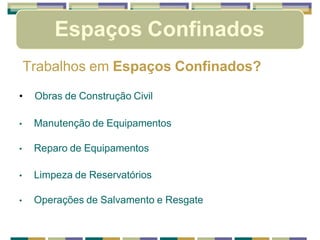

22. Espaços Confinados
Trabalhos em Espaços Confinados?
• Obras de Construção Civil
• Manutenção de Equipamentos
• Reparo de Equipamentos
• Limpeza de Reservatórios
• Operações de Salvamento e Resgate

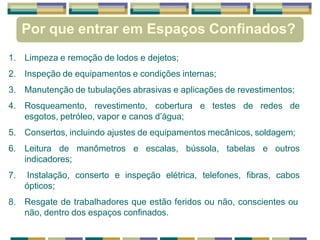

23. Por que entrar em Espaços Confinados?
1. Limpeza e remoção de lodos e dejetos;
2. Inspeção de equipamentos e condições internas;
3. Manutenção de tubulações abrasivas e aplicações de revestimentos;
4. Rosqueamento, revestimento, cobertura e testes de redes de
esgotos, petróleo, vapor e canos d’água;
5. Consertos, incluindo ajustes de equipamentos mecânicos, soldagem;
6. Leitura de manômetros e escalas, bússola, tabelas e outros
indicadores;
7. Instalação, conserto e inspeção elétrica, telefones, fibras, cabos
ópticos;
8. Resgate de trabalhadores que estão feridos ou não, conscientes ou
não, dentro dos espaços confinados.

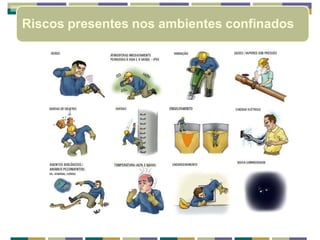

24. Riscos presentes nos ambientes confinados

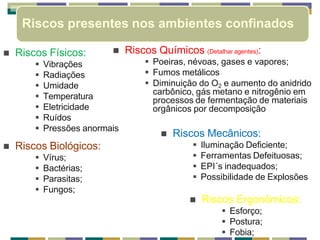

25.  Riscos Físicos:
 Vibrações
 Radiações
 Umidade
 Temperatura
 Eletricidade
 Ruídos
 Pressões anormais
 Riscos Biológicos:
 Vírus;
 Bactérias;
 Parasitas;
 Fungos;
 Riscos Ergonômicos:
 Esforço;
 Postura;
 Fobia;
 Riscos Mecânicos:
 Iluminação Deficiente;
 Ferramentas Defeituosas;
 EPI´s inadequados;
 Possibilidade de Explosões
Riscos presentes nos ambientes confinados
 Riscos Químicos (Detalhar agentes):
 Poeiras, névoas, gases e vapores;
 Fumos metálicos
 Diminuição do O2 e aumento do anidrido
carbônico, gás metano e nitrogênio em
processos de fermentação de materiais
orgânicos por decomposição

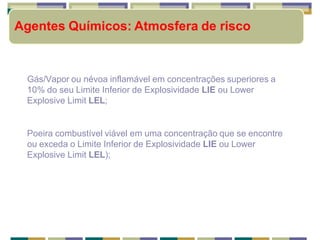

26. Gás/Vapor ou névoa inflamável em concentrações superiores a
10% do seu Limite Inferior de Explosividade LIE ou Lower
Explosive Limit LEL;
Poeira combustível viável em uma concentração que se encontre
ou exceda o Limite Inferior de Explosividade LIE ou Lower
Explosive Limit LEL);
Agentes Químicos: Atmosfera de risco

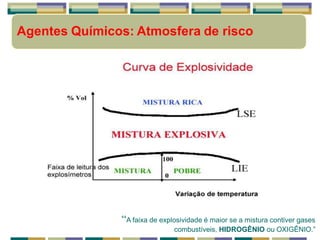

27. “A faixa de explosividade é maior se a mistura contiver gases
combustíveis, HIDROGÊNIO ou OXIGÊNIO.”
Agentes Químicos: Atmosfera de risco

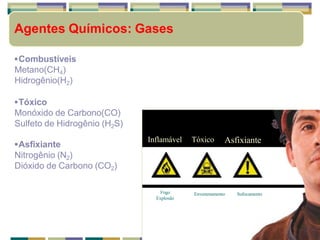

28. Agentes Químicos: Gases
Inflamável Tóxico Asfixiante
Fogo
Explosão
Envenenamento Sufocamento
Combustíveis
Metano(CH4)
Hidrogênio(H2)
Tóxico
Monóxido de Carbono(CO)
Sulfeto de Hidrogênio (H2S)
Asfixiante
Nitrogênio (N2)
Dióxido de Carbono (CO2)

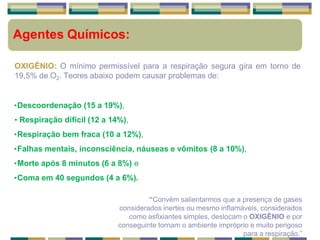

29. Agentes Químicos:
OXIGÊNIO: O mínimo permissível para a respiração segura gira em torno de
19,5% de O2. Teores abaixo podem causar problemas de:
•Descoordenação (15 a 19%),
• Respiração difícil (12 a 14%),
•Respiração bem fraca (10 a 12%),
•Falhas mentais, inconsciência, náuseas e vômitos (8 a 10%),
•Morte após 8 minutos (6 a 8%) e
•Coma em 40 segundos (4 a 6%).
“Convém salientarmos que a presença de gases
considerados inertes ou mesmo inflamáveis, considerados
como asfixiantes simples, deslocam o OXIGÊNIO e por
conseguinte tornam o ambiente impróprio e muito perigoso
para a respiração.”

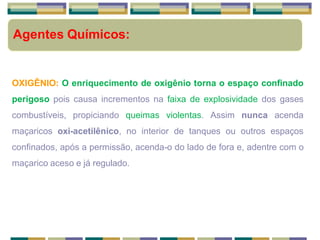

30. Agentes Químicos:
OXIGÊNIO: O enriquecimento de oxigênio torna o espaço confinado
perigoso pois causa incrementos na faixa de explosividade dos gases
combustíveis, propiciando queimas violentas. Assim nunca acenda
maçaricos oxi-acetilênico, no interior de tanques ou outros espaços
confinados, após a permissão, acenda-o do lado de fora e, adentre com o
maçarico aceso e já regulado.

31. Agentes Químicos:
MONÓXIDO DE CARBONO: Por não possuir odor e cor este nocivo gás pode
permanecer por muito tempo em ambientes confinados sem que o ser humano
tome providências de ventilar ou exaurir o local e consequentemente, em caso de
entrada nestes locais, podemos ter consequências danosas ao homem. Em
concentrações superiores ao seu LIMITE DE TOLERÂNCIA, que é de 39 ppm:
O EXPOSTO PODERÁ SENTIR:
•DOR DE CABEÇA (200 PPM);
•PALPITAÇÃO (1000 A 2000 PPM);
•INCONSCIÊNCIA (2000 A 2500 PPM);
•MORTE (4000 PPM).

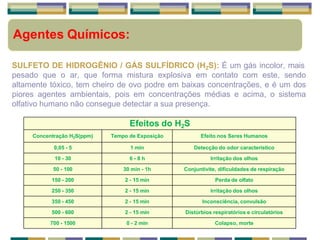

32. Agentes Químicos:
SULFETO DE HIDROGÊNIO / GÁS SULFÍDRICO (H2S): É um gás incolor, mais
pesado que o ar, que forma mistura explosiva em contato com este, sendo
altamente tóxico, tem cheiro de ovo podre em baixas concentrações, e é um dos
piores agentes ambientais, pois em concentrações médias e acima, o sistema
olfativo humano não consegue detectar a sua presença.
Efeitos do H2S
Concentração H2S(ppm) Tempo de Exposição Efeito nos Seres Humanos
0,05 - 5 1 min Detecção do odor característico
10 - 30 6 - 8 h Irritação dos olhos
50 - 100 30 min - 1h Conjuntivite, dificuldades de respiração
150 - 200 2 - 15 min Perda de olfato
250 - 350 2 - 15 min Irritação dos olhos
350 - 450 2 - 15 min Inconsciência, convulsão
500 - 600 2 - 15 min Distúrbios respiratórios e circulatórios
700 - 1500 0 - 2 min Colapso, morte

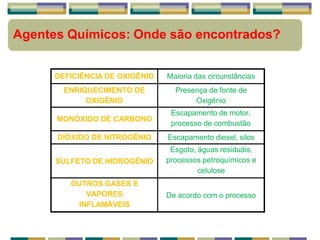

33. Agentes Químicos: Onde são encontrados?
DEFICIÊNCIA DE OXIGÊNIO Maioria das circunstâncias
ENRIQUECIMENTO DE
OXIGÊNIO
Presença de fonte de
Oxigênio
MONÓXIDO DE CARBONO
Escapamento de motor,
processo de combustão
DIÓXIDO DE NITROGÊNIO Escapamento diesel, silos
SULFETO DE HIDROGÊNIO
Esgoto, águas residuáis,
processos petroquímicos e
celulose
OUTROS GASES E
VAPORES
INFLAMÁVEIS
De acordo com o processo

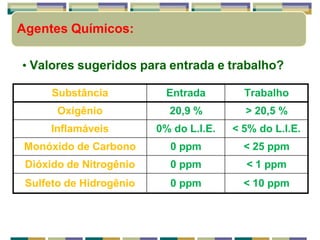

34. • Valores sugeridos para entrada e trabalho?
Agentes Químicos:
Substância Entrada Trabalho
Oxigênio 20,9 % > 20,5 %
Inflamáveis 0% do L.I.E. < 5% do L.I.E.
Monóxido de Carbono 0 ppm < 25 ppm
Dióxido de Nitrogênio 0 ppm < 1 ppm
Sulfeto de Hidrogênio 0 ppm < 10 ppm

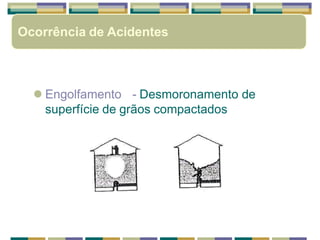

35.  Engolfamento - Desmoronamento de
superfície de grãos compactados
Ocorrência de Acidentes

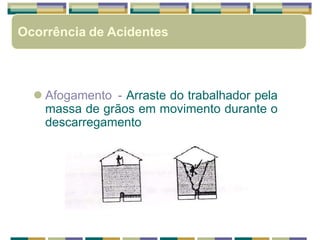

36.  Afogamento - Arraste do trabalhador pela
massa de grãos em movimento durante o
descarregamento
Ocorrência de Acidentes

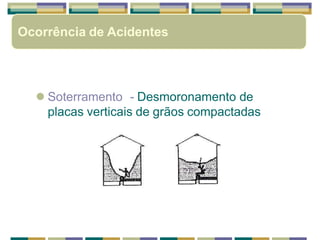

37.  Soterramento - Desmoronamento de
placas verticais de grãos compactadas
Ocorrência de Acidentes

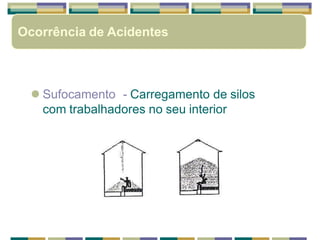

38.  Sufocamento - Carregamento de silos
com trabalhadores no seu interior
Ocorrência de Acidentes

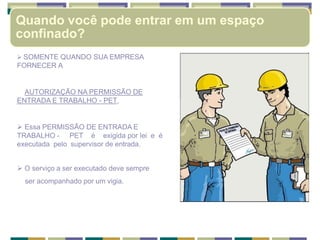

39.  SOMENTE QUANDO SUA EMPRESA
FORNECER A
AUTORIZAÇÃO NA PERMISSÃO DE
ENTRADA E TRABALHO - PET,
 Essa PERMISSÃO DE ENTRADA E
TRABALHO - PET é exigida por lei e é
executada pelo supervisor de entrada.
 O serviço a ser executado deve sempre
ser acompanhado por um vigia.
Quando você pode entrar em um espaço
confinado?

40. Treinamento a todos os trabalhadores
Inspeção prévia no local e
Elaboração da APR – ANÁLISE
PRELIMINAR DE RISCO
A empresa deve providenciar:

41. Exames médicos
PERMISSÃO DE ENTRADA E TRABALHO -
PET
A empresa deve providenciar:

42. Supervisor de entrada e vigia
Sinalização e isolamento da área
A empresa deve providenciar:

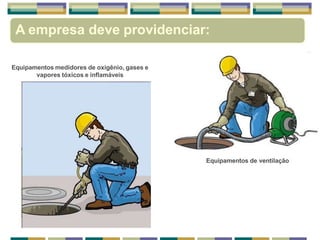

43. Equipamentos de ventilação
Equipamentos medidores de oxigênio, gases e
vapores tóxicos e inflamáveis
A empresa deve providenciar:

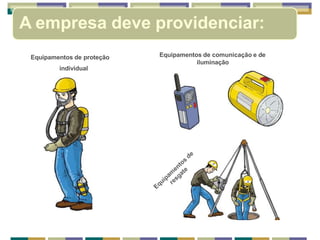

44. Equipamentos de comunicação e de
iluminação
Equipamentos de proteção
individual
A empresa deve providenciar:

45. ENTRAR EM ESPAÇO
CONFINADO SOMENTE
APÓS O SUPERVISOR
DE ENTRADA REALIZAR
TODOS OS TESTES E
ADOTAR AS MEDIDAS DE
CONTROLE NECESSÁRIAS.
Direitos do trabalhador – entrada segura

46. Disposições Gerais
O empregador deve
garantir que os trabalhadores
possam interromper suas
atividades e abandonar o
local
de trabalho, sempre que
suspeitarem da existência de
risco grave e iminente para sua
segurança e saúde ou a de
terceiros.
Direitos do trabalhador – entrada segura

47. Conhecer os procedimentos
e equipamentos de resgate
e primeiros socorros
Receber todos os equipamentos
de segurança necessários para
execução dos trabalhos
Conhecer o trabalho a ser executado
Conhecer os
procedimentos
e equipamentos
de segurança
para executar
o trabalho
Conhecer os riscos do
Trabalho a ser executado
Direitos do trabalhador - treinamento

48. Participar dos treinamentos e
seguir as informações de segurança
Usar os equipamentos
de proteção
fornecidos
Comunicar riscos
Exames médicos
Deveres do trabalhador:

49. Medidas de segurança – folha de permissão de entrada
 A PERMISSÃO DE ENTRADA E TRABALHO
- PET CONTÉM PROCEDIMENTOS
ESCRITOS DE SEGURANÇA E
EMERGÊNCIA.
 VERIFICAR SE AS MEDIDAS DE
SEGURANÇA FORAM IMPLANTADAS
E SE A PERMISSÃO DE ENTRADA E
TRABALHO – PET ESTÁ ASSINADA PELO
SUPERVISOR DE ENTRADA.
 O TRABALHADOR DEVE ENTRAR NO
ESPAÇO CONFINADO COM UMA CÓPIA
DA PERMISSÃO DE ENTRADA E
TRABALHO.
17

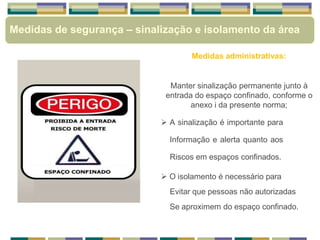

50. Medidas de segurança – sinalização e isolamento da área
Medidas administrativas:
Manter sinalização permanente junto à
entrada do espaço confinado, conforme o
anexo i da presente norma;
 A sinalização é importante para
Informação e alerta quanto aos
Riscos em espaços confinados.
 O isolamento é necessário para
Evitar que pessoas não autorizadas
Se aproximem do espaço confinado.

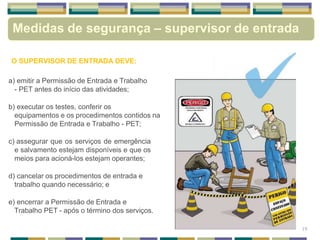

51. Medidas de segurança – supervisor de entrada
O SUPERVISOR DE ENTRADA DEVE:
a) emitir a Permissão de Entrada e Trabalho
- PET antes do início das atividades;
b) executar os testes, conferir os
equipamentos e os procedimentos contidos na
Permissão de Entrada e Trabalho - PET;
c) assegurar que os serviços de emergência
e salvamento estejam disponíveis e que os
meios para acioná-los estejam operantes;
d) cancelar os procedimentos de entrada e
trabalho quando necessário; e
e) encerrar a Permissão de Entrada e
Trabalho PET - após o término dos serviços.
19

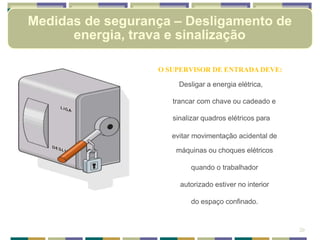

52. O SUPERVISOR DE ENTRADA DEVE:
Desligar a energia elétrica,
trancar com chave ou cadeado e
sinalizar quadros elétricos para
evitar movimentação acidental de
máquinas ou choques elétricos
quando o trabalhador
autorizado estiver no interior
do espaço confinado.
20
Medidas de segurança – Desligamento de
energia, trava e sinalização

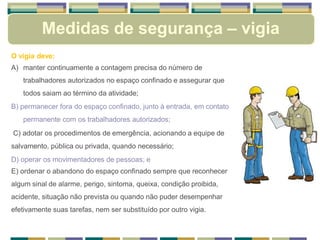

53. Medidas de segurança – vigia
O vigia deve:
A) manter continuamente a contagem precisa do número de
trabalhadores autorizados no espaço confinado e assegurar que
todos saiam ao término da atividade;
B) permanecer fora do espaço confinado, junto à entrada, em contato
permanente com os trabalhadores autorizados;
C) adotar os procedimentos de emergência, acionando a equipe de
salvamento, pública ou privada, quando necessário;
D) operar os movimentadores de pessoas; e
E) ordenar o abandono do espaço confinado sempre que reconhecer
algum sinal de alarme, perigo, sintoma, queixa, condição proibida,
acidente, situação não prevista ou quando não puder desempenhar
efetivamente suas tarefas, nem ser substituído por outro vigia.

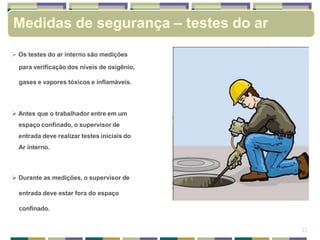

54.  Os testes do ar interno são medições
para verificação dos níveis de oxigênio,
gases e vapores tóxicos e inflamáveis.
 Antes que o trabalhador entre em um
espaço confinado, o supervisor de
entrada deve realizar testes iniciais do
Ar interno.
 Durante as medições, o supervisor de
entrada deve estar fora do espaço
confinado.
22
Medidas de segurança – testes do ar

55. “As medições são necessárias para que não ocorram acidentes
por asfixia, intoxicação, incêndio ou explosão”
Medidas de segurança – testes do ar

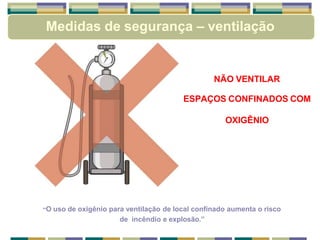

56. Medidas de segurança – ventilação
“O uso de oxigênio para ventilação de local confinado aumenta o risco
de incêndio e explosão.”
NÃO VENTILAR
ESPAÇOS CONFINADOS COM
OXIGÊNIO

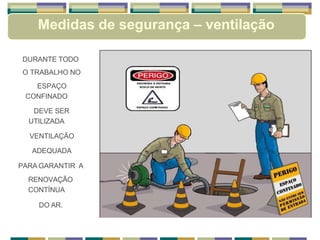

57. DURANTE TODO
O TRABALHO NO
ESPAÇO
CONFINADO
DEVE SER
UTILIZADA
VENTILAÇÃO
ADEQUADA
PARA GARANTIR A
RENOVAÇÃO
CONTÍNUA
DO AR.
Medidas de segurança – ventilação

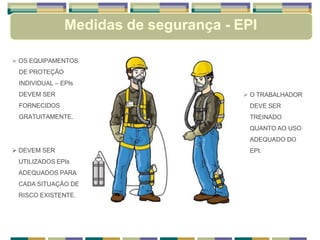

58.  O TRABALHADOR
DEVE SER
TREINADO
QUANTO AO USO
ADEQUADO DO
EPI.
 OS EQUIPAMENTOS
DE PROTEÇÃO
INDIVIDUAL – EPIs
DEVEM SER
FORNECIDOS
GRATUITAMENTE.
 DEVEM SER
UTILIZADOS EPIs
ADEQUADOS PARA
CADA SITUAÇÃO DE
RISCO EXISTENTE.
Medidas de segurança - EPI

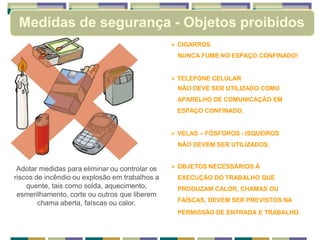

59. Medidas de segurança - Objetos proibidos
 CIGARROS
NUNCA FUME NO ESPAÇO CONFINADO!
 TELEFONE CELULAR
NÃO DEVE SER UTILIZADO COMO
APARELHO DE COMUNICAÇÃO EM
ESPAÇO CONFINADO.
 VELAS – FÓSFOROS - ISQUEIROS
NÃO DEVEM SER UTILIZADOS.
 OBJETOS NECESSÁRIOS À
EXECUÇÃO DO TRABALHO QUE
PRODUZAM CALOR, CHAMAS OU
FAÍSCAS, DEVEM SER PREVISTOS NA
PERMISSÃO DE ENTRADA E TRABALHO.
Adotar medidas para eliminar ou controlar os
riscos de incêndio ou explosão em trabalhos a
quente, tais como solda, aquecimento,
esmerilhamento, corte ou outros que liberem
chama aberta, faíscas ou calor.

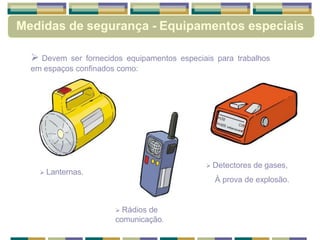

60.  Devem ser fornecidos equipamentos especiais para trabalhos
em espaços confinados como:
 Lanternas.
 Rádios de
comunicação.
 Detectores de gases,
À prova de explosão.
Medidas de segurança - Equipamentos especiais

61.  O empregador deve elaborar
e implantar procedimentos de
e
ao
resgate
espaço
emergência
adequados
confinado.
 O empregador deve fornecer
equipamentos e acessórios que
possibilitem meios seguros de
resgate.
 Os trabalhadores devem ser
treinados para situações de
emergência e resgate.
Situação de treinamento com simulação de
operação de salvamento e resgate
Medidas de emergência e resgate

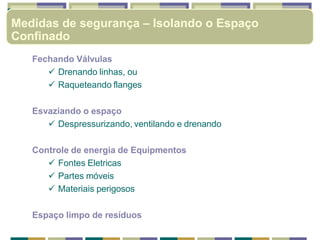

62. Fechando Válvulas
 Drenando linhas, ou
 Raqueteando flanges
Esvaziando o espaço
 Despressurizando, ventilando e drenando
Controle de energia de Equipmentos
 Fontes Eletricas
 Partes móveis
 Materiais perigosos
Espaço limpo de resíduos
Medidas de segurança – Isolando o Espaço
Confinado

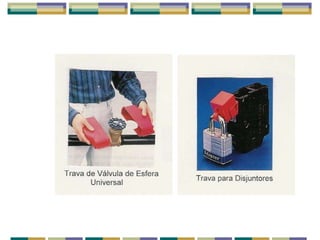

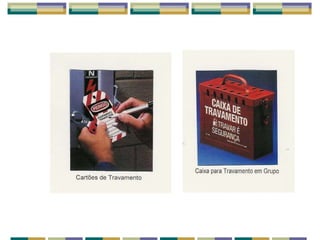

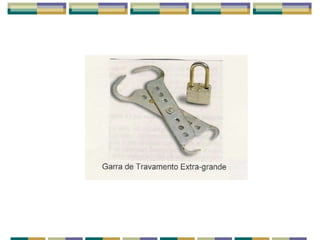

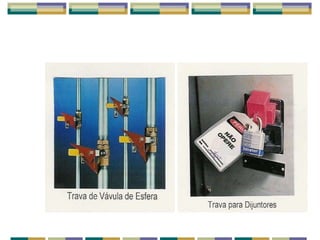

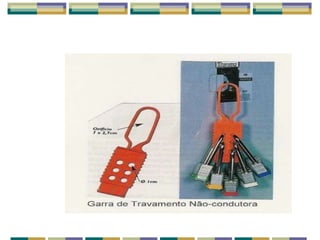

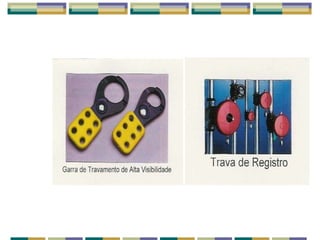

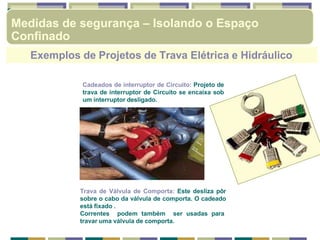

63. Exemplos de Projetos de Trava Elétrica e Hidráulico
Cadeados de interruptor de Circuito: Projeto de
trava de interruptor de Circuito se encaixa sob
um interruptor desligado.
Trava de Válvula de Comporta: Este desliza pôr
sobre o cabo da válvula de comporta. O cadeado
está fixado .
Correntes podem também ser usadas para
travar uma válvula de comporta.
Medidas de segurança – Isolando o Espaço
Confinado

64. Drenando e Fechando:
Um método de fechar encanamento instalando uma tampa ou placa
para que a cavidade do encanamento seja completamente fechada.
Medidas de segurança – Isolando o Espaço
Confinado

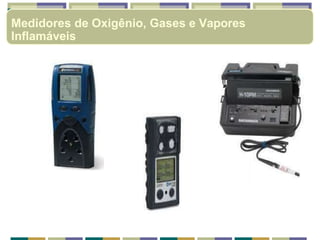

73. Medidores de Oxigênio, Gases e Vapores
Inflamáveis

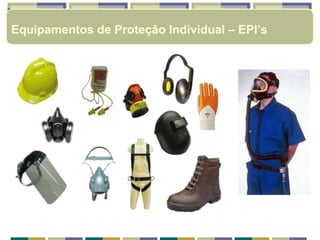

74. Equipamentos de Proteção Individual – EPI’s

75. Equipamentos de Comunicação e Iluminação

76. OBRIGADO!
Ismael Dias de Almeida
Técnico de Segurança do Trabalho
Gestor em Recursos Humanos
E-mail: ismaeldias_junior@hotmail.com
