Este documento apresenta um estudo de caso sobre o elevador do Taboão em Salvador, Bahia. Ele descreve a localização, histórico, fatores de degradação identificados e possíveis soluções para a restauração do elevador. O elevador foi construído em 1896 e funcionou por 65 anos, ligando os bairros do Pelourinho e Santo Antônio Além do Carmo. Após análise das patologias em seus materiais, o documento propõe a remoção de intervenções não originais, tratamento da umidade e corros

1. Estudo de caso: Elevador do Taboão Alunos: Cezar Chamusca, Hélio Vamberto,Isabela Dourado, Juliana Melo e Lara Gomes. Prof. Ernesto Carvalho Universidade Federal da Bahia Faculdade de Arquitetura e Urbanismo Arq036 – Técnicas Retrospectivas

2. Objetivo : Este trabalho é um estudo das patologias identificadas no local, buscando uma possível solução para essas e efetuar a análise da degradação sofrida pelo elevador, visando a sua restauração. Foto cedida pela loja ômega

3. Identificação do objeto de análise 1.1 Localização 1.2 Histórico Fatores de degradação encontrados Identificação das patologias por cada material Possíveis soluções Conclusão Metodologia:

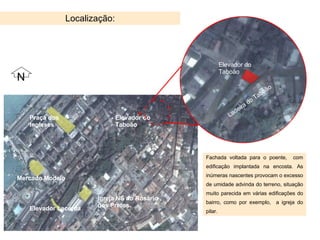

4. Localização: Mercado Modelo Elevador Lacerda Praça dos Ingleses Igreja NS do Rosário dos Pretos Elevador do Taboão Fachada voltada para o poente, com edificação implantada na encosta. As inúmeras nascentes provocam o excesso de umidade advinda do terreno, situação muito parecida em várias edificações do bairro, como por exemplo, a igreja do pilar. Ladeira do Taboão Elevador do Taboão N

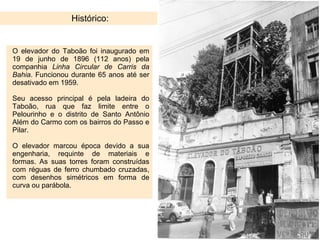

5. Histórico: O elevador do Taboão foi inaugurado em 19 de junho de 1896 (112 anos) pela companhia Linha Circular de Carris da Bahia . Funcionou durante 65 anos até ser desativado em 1959. Seu acesso principal é pela ladeira do Taboão, rua que faz limite entre o Pelourinho e o distrito de Santo Antônio Além do Carmo com os bairros do Passo e Pilar. O elevador marcou época devido a sua engenharia, requinte de materiais e formas. As suas torres foram construídas com réguas de ferro chumbado cruzadas, com desenhos simétricos em forma de curva ou parábola.

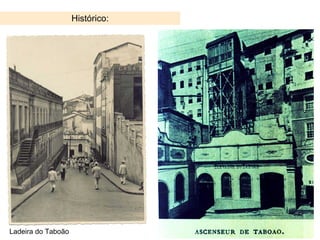

6. Histórico: Ladeira do Taboão

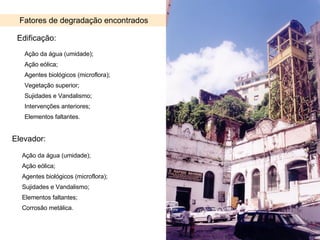

7. Fatores de degradação encontrados Edificação: Elevador: Ação da água (umidade); Ação eólica; Agentes biológicos (microflora); Vegetação superior; Sujidades e Vandalismo; Intervenções anteriores; Elementos faltantes. Ação da água (umidade); Ação eólica; Agentes biológicos (microflora); Sujidades e Vandalismo; Elementos faltantes; Corrosão metálica.

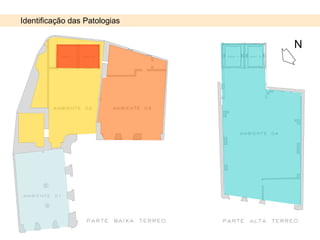

8. Identificação das Patologias N

9. Identificação das Patologias – Ambiente 01 Piso: Composto de lajota cerâmica aparentemente sobre o piso original. Patologias: Intervenções anteriores; Stress mecânico; Desgaste pelo uso Parede: Parede de tijolo maciço, provavelmente com reboco de argamassa de cal e areia recoberto por tinta branca. Patologias: Elementos faltantes Umidade por condensação e descendente Agentes biológicos (microflora) Vegetais superiores (fachada) Sujidades e vandalismo Fachada lateral Fachada

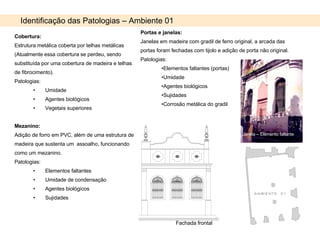

10. Identificação das Patologias – Ambiente 01 Cobertura: Estrutura metálica coberta por telhas metálicas (Atualmente essa cobertura se perdeu, sendo substituída por uma cobertura de madeira e telhas de fibrocimento). Patologias: Umidade Agentes biológicos Vegetais superiores Mezanino: Adição de forro em PVC, além de uma estrutura de madeira que sustenta um assoalho, funcionando como um mezanino. Patologias: Elementos faltantes Umidade de condensação Agentes biológicos Sujidades Portas e janelas: Janelas em madeira com gradil de ferro original, a arcada das portas foram fechadas com tijolo e adição de porta não original. Patologias: Elementos faltantes (portas) Umidade Agentes biológicos Sujidades Corrosão metálica do gradil Janela – Elemento faltante Fachada frontal

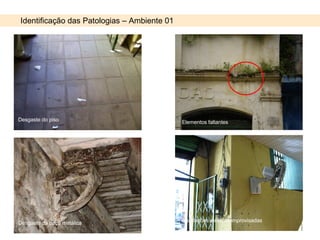

11. Identificação das Patologias – Ambiente 01 Desgaste do piso Elementos faltantes Instalações elétricas improvisadas Desgaste da peça metálica

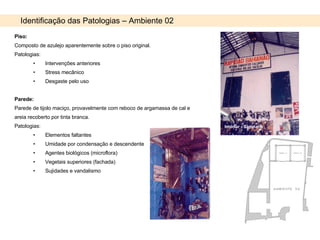

12. Piso: Composto de azulejo aparentemente sobre o piso original. Patologias: Intervenções anteriores Stress mecânico Desgaste pelo uso Parede: Parede de tijolo maciço, provavelmente com reboco de argamassa de cal e areia recoberto por tinta branca. Patologias: Elementos faltantes Umidade por condensação e descendente Agentes biológicos (microflora) Vegetais superiores (fachada) Sujidades e vandalismo Identificação das Patologias – Ambiente 02 Interior - Sapataria Interior - Sapataria

13. Cobertura: Estrutura e telhas metálicas. Não aparenta ser a cobertura original da edificação. Patologias: Elementos faltantes; Umidade por condensação e descendente; Agentes biológicos; Vegetais superiores; Corrosão metálica. Forro: Não há forro. Porta : Porta original em chapa de ferro e superposição em gradil de ferro Patologias: Umidade ; Agentes biológicos; Sujidades; Corrosão metálica do gradil; Ação éolica (fachada). Identificação das Patologias – Ambiente 02 Fachada principal

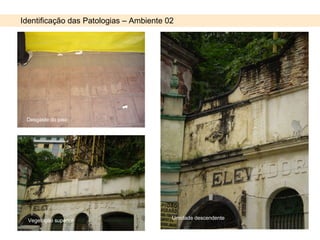

14. Identificação das Patologias – Ambiente 02 Desgaste do piso Umidade descendente Vegetação superior

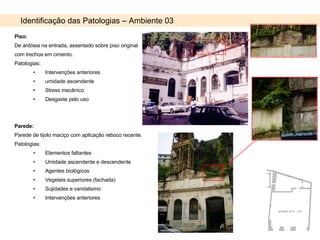

15. Identificação das Patologias – Ambiente 03 Piso: De ardósia na entrada, assentado sobre piso original com trechos em cimento. Patologias: Intervenções anteriores umidade ascendente Stress mecânico Desgaste pelo uso Parede: Parede de tijolo maciço com aplicação reboco recente. Patologias: Elementos faltantes Umidade ascendente e descendente Agentes biológicos Vegetais superiores (fachada) Sujidades e vandalismo Intervenções anteriores

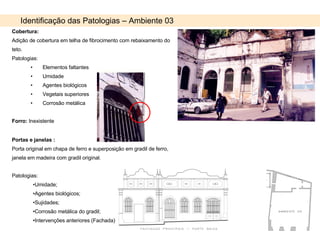

16. Identificação das Patologias – Ambiente 03 Cobertura: Adição de cobertura em telha de fibrocimento com rebaixamento do teto. Patologias: Elementos faltantes Umidade Agentes biológicos Vegetais superiores Corrosão metálica Forro: Inexistente Portas e janelas : Porta original em chapa de ferro e superposição em gradil de ferro, janela em madeira com gradil original. Patologias: Umidade; Agentes biológicos; Sujidades; Corrosão metálica do gradil; Intervenções anteriores (Fachada)

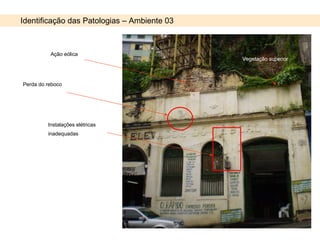

17. Identificação das Patologias – Ambiente 03 Ação eólica Vegetação superior Perda do reboco Instalações elétricas inadequadas

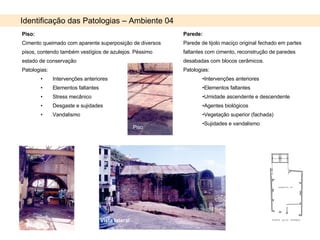

18. Piso: Cimento queimado com aparente superposição de diversos pisos, contendo também vestígios de azulejos. Péssimo estado de conservação Patologias: Intervenções anteriores Elementos faltantes Stress mecânico Desgaste e sujidades Vandalismo Identificação das Patologias – Ambiente 04 Parede: Parede de tijolo maciço original fechado em partes faltantes com cimento, reconstrução de paredes desabadas com blocos cerâmicos. Patologias: Intervenções anteriores Elementos faltantes Umidade ascendente e descendente Agentes biológicos Vegetação superior (fachada) Sujidades e vandalismo Piso Vista lateral

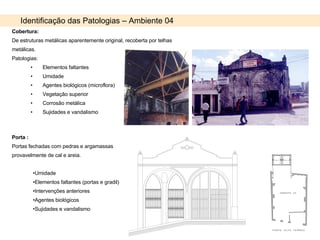

19. Identificação das Patologias – Ambiente 04 Cobertura: De estruturas metálicas aparentemente original, recoberta por telhas metálicas. Patologias: Elementos faltantes Umidade Agentes biológicos (microflora) Vegetação superior Corrosão metálica Sujidades e vandalismo Porta : Portas fechadas com pedras e argamassas provavelmente de cal e areia. Umidade Elementos faltantes (portas e gradil) Intervenções anteriores Agentes biológicos Sujidades e vandalismo

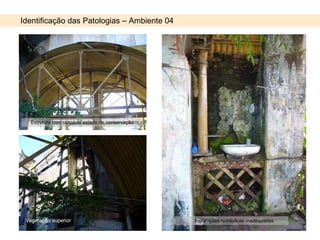

20. Identificação das Patologias – Ambiente 04 Vegetação superior Estrutura com razoável estado de conservação Instalações hidráulicas inadequadas

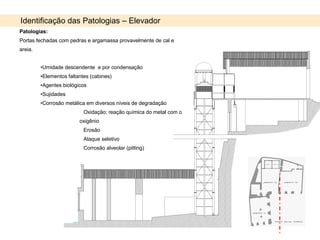

21. Identificação das Patologias – Elevador Patologias: Portas fechadas com pedras e argamassa provavelmente de cal e areia. Umidade descendente e por condensação Elementos faltantes (cabines) Agentes biológicos Sujidades Corrosão metálica em diversos níveis de degradação Oxidação; reação química do metal com o oxigênio Erosão Ataque seletivo Corrosão alveolar (pitting)

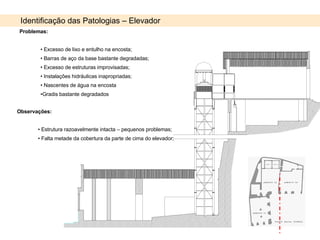

22. Identificação das Patologias – Elevador Problemas: Excesso de lixo e entulho na encosta; Barras de aço da base bastante degradadas; Excesso de estruturas improvisadas; Instalações hidráulicas inapropriadas; Nascentes de água na encosta Gradis bastante degradados Observações: Estrutura razoavelmente intacta – pequenos problemas; Falta metade da cobertura da parte de cima do elevador;

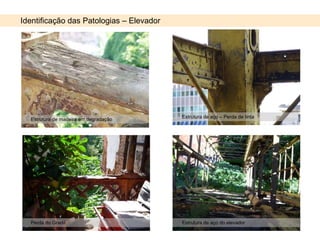

23. Identificação das Patologias – Elevador Estrutura de madeira em degradação Estrutura de aço – Perda de tinta Estrutura de aço do elevador Perda do Gradil

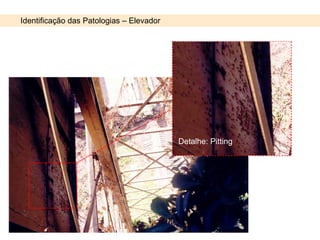

24. Identificação das Patologias – Elevador Detalhe: Pitting

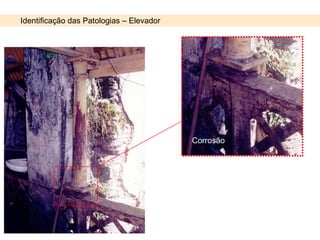

25. Identificação das Patologias – Elevador Corrosão

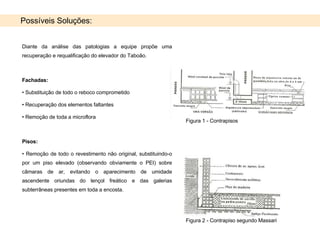

26. Possíveis Soluções: Diante da análise das patologias a equipe propõe uma recuperação e requalificação do elevador do Taboão. Fachadas: Substituição de todo o reboco comprometido Recuperação dos elementos faltantes Remoção de toda a microflora Pisos: Remoção de todo o revestimento não original, substituindo-o por um piso elevado (observando obviamente o PEI) sobre câmaras de ar, evitando o aparecimento de umidade ascendente oriundas do lençol freático e das galerias subterrâneas presentes em toda a encosta. Figura 2 - Contrapiso segundo Massari Figura 1 - Contrapisos

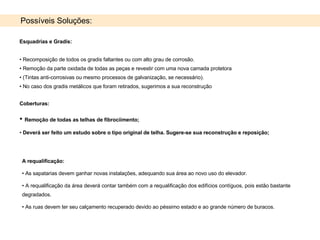

27. A requalificação: As sapatarias devem ganhar novas instalações, adequando sua área ao novo uso do elevador. A requalificação da área deverá contar também com a requalificação dos edifícios contíguos, pois estão bastante degradados. As ruas devem ter seu calçamento recuperado devido ao péssimo estado e ao grande número de buracos. Possíveis Soluções: Esquadrias e Gradis: Recomposição de todos os gradis faltantes ou com alto grau de corrosão. Remoção da parte oxidada de todas as peças e revestir com uma nova camada protetora (Tintas anti-corrosivas ou mesmo processos de galvanização, se necessário). No caso dos gradis metálicos que foram retirados, sugerimos a sua reconstrução Coberturas: Remoção de todas as telhas de fibrociimento; Deverá ser feito um estudo sobre o tipo original de telha. Sugere-se sua reconstrução e reposição;

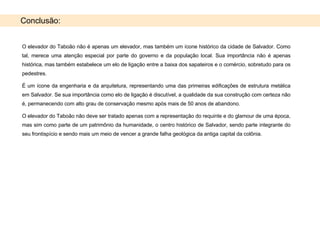

28. Conclusão: O elevador do Taboão não é apenas um elevador, mas também um ícone histórico da cidade de Salvador. Como tal, merece uma atenção especial por parte do governo e da população local. Sua importância não é apenas histórica, mas também estabelece um elo de ligação entre a baixa dos sapateiros e o comércio, sobretudo para os pedestres. É um ícone da engenharia e da arquitetura, representando uma das primeiras edificações de estrutura metálica em Salvador. Se sua importância como elo de ligação é discutível, a qualidade da sua construção com certeza não é, permanecendo com alto grau de conservação mesmo após mais de 50 anos de abandono. O elevador do Taboão não deve ser tratado apenas com a representação do requinte e do glamour de uma época, mas sim como parte de um patrimônio da humanidade, o centro histórico de Salvador, sendo parte integrante do seu frontispício e sendo mais um meio de vencer a grande falha geológica da antiga capital da colônia.

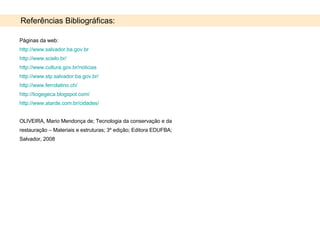

29. Referências Bibliográficas: Páginas da web: http://www.salvador.ba.gov.br http://www.scielo.br/ http://www.cultura.gov.br/noticias http://www.stp.salvador.ba.gov.br/ http://www.ferrolatino.ch/ http://tiogegeca.blogspot.com/ http://www.atarde.com.br/cidades/ OLIVEIRA, Mario Mendonça de; Tecnologia da conservação e da restauração – Materiais e estruturas; 3º edição; Editora EDUFBA; Salvador, 2008
