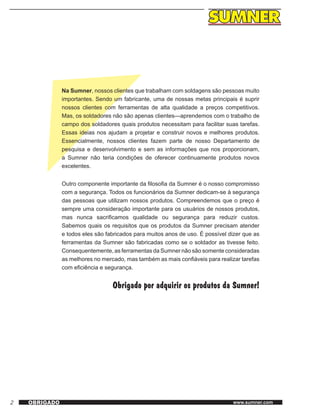

2 www.sumner.comOBRIGADO
Na Sumner, nossos clientes que trabalham com soldagens são pessoas muito
importantes. Sendo um fabricante, uma de nossas metas principais é suprir
nossos clientes com ferramentas de alta qualidade a preços competitivos.
Mas, os soldadores não são apenas clientes—aprendemos com o trabalho de
campo dos soldadores quais produtos necessitam para facilitar suas tarefas.
Essas ideias nos ajudam a projetar e construir novos e melhores produtos.
Essencialmente, nossos clientes fazem parte de nosso Departamento de
pesquisa e desenvolvimento e sem as informações que nos proporcionam,
a Sumner não teria condições de oferecer continuamente produtos novos
excelentes.
Outro componente importante da filosofia da Sumner é o nosso compromisso
com a segurança. Todos os funcionários da Sumner dedicam-se à segurança
das pessoas que utilizam nossos produtos. Compreendemos que o preço é
sempre uma consideração importante para os usuários de nossos produtos,
mas nunca sacrificamos qualidade ou segurança para reduzir custos.
Sabemos quais os requisitos que os produtos da Sumner precisam atender
e todos eles são fabricados para muitos anos de uso. É possível dizer que as
ferramentas da Sumner são fabricadas como se o soldador as tivesse feito.
Consequentemente, as ferramentas da Sumner não são somente consideradas
as melhores no mercado, mas também as mais confiáveis para realizar tarefas
com eficiência e segurança.
Obrigado por adquirir os produtos da Sumner!

3www.sumner.com SUMÁRIO

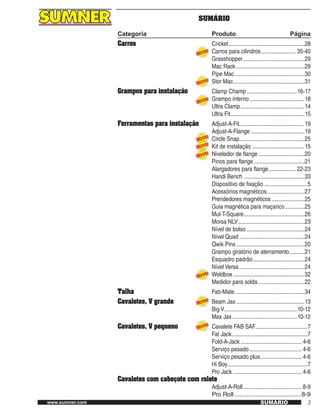

SUMÁRIO
Categoria Produto Página
Carros Cricket....................................................28
Carros para cilindros........................ 35-40
Grasshopper..........................................29
Mac Rack...............................................29
Pipe Mac................................................30
Stor Mac.................................................31
Grampos para instalação Clamp Champ...................................16-17
Grampo interno......................................18
Ultra Clamp............................................14
Ultra Fit...................................................15
Ferramentas para instalação Adjust-A-Fit.............................................19
Adjust-A-Flange.....................................19
Circle Snap.............................................25
Kit de instalação ....................................15
Nivelador de flange................................20
Pinos para flange...................................21
Alargadores para flange................... 22-23
Handi Bench..........................................33
Dispositivo de fixação..............................5
Acessórios magnéticos..........................27
Prendedores magnéticos.......................25
Guia magnética para maçarico..............25
Mul-T-Square..........................................26
Morsa NLV.............................................23
Nível de bolso........................................24
Nível Quad.............................................24
Qwik Pins...............................................20
Grampo giratório de aterramento...........21
Esquadro padrão....................................24
Nível Versa.............................................24
Weldbox.................................................32
Medidor para solda................................22
Talha Fab-Mate................................................34
Cavaletes, V grande Beam Jax...............................................13
Big V..................................................10-12
Max Jax.............................................10-12
Cavaletes, V pequeno Cavalete FAB SAF....................................7
Fat Jack....................................................7
Fold-A-Jack.......................................... 4-6
Serviço pesado.................................... 4-6
Serviço pesado plus............................. 4-6
Hi Boy.......................................................7
Pro Jack............................................... 4-6
Cavaletes com cabeçote com rolete
Adjust-A-Roll........................................ 8-9
Pro Roll.......................................8-9
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!
NOVO!

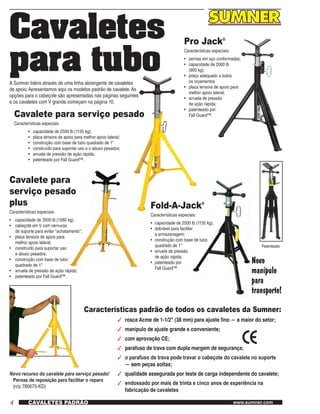

4 www.sumner.comCAVALETES PADRÃO
Cavaletes
para tuboA Sumner lidera através de uma linha abrangente de cavaletes
de apoio.Apresentamos aqui os modelos padrão de cavalete.As
opções para o cabeçote são apresentadas nas páginas seguintes
e os cavaletes com V grande começam na página 10.
Cavalete para serviço pesado
Características especiais:
• capacidade de 2500 lb (1135 kg);
• placa tensora de apoio para melhor apoio lateral;
• construção com base de tubo quadrado de 1"
• construído para suportar uso e o abuso pesados;
• arruela de pressão de ação rápida;
• patenteado por Fall Guard™.
Pro Jack®
• pernas em aço conformadas;
• capacidade de 2000 lb
(900 kg);
• preço adequado a todos
os orçamentos
• placa tensora de apoio para
melhor apoio lateral;
• arruela de pressão
de ação rápida;
• patenteado por
Fall Guard™.
Fold-A-Jack®
• dobrável para facilitar
a armazenagem;
• construção com base de tubo
quadrado de 1"
• arruela de pressão
de ação rápida;
• patenteado por
Fall Guard™.
Características padrão de todos os cavaletes da Sumner:
3 rosca Acme de 1-1/2" (38 mm) para ajuste fino — a maior do setor;
3 manípulo de ajuste grande e conveniente;
3 com aprovação CE;
3 parafuso de trava com dupla margem de segurança;
3 o parafuso de trava pode travar o cabeçote do cavalete no suporte
— sem peças soltas;
3 qualidade assegurada por teste de carga independente do cavalete;
3 endossado por mais de trinta e cinco anos de experiência na
fabricação de cavaletes
Novo
manípulo
para
transporte!
Novo recurso do cavalete para serviço pesado!
Pernas de reposição para facilitar o reparo
(n/p 780675-KD)
Patenteado
Cavalete para
serviço pesado
plus
• cabeçote em V com nervuras
de suporte para evitar "achatamento";
• placa tensora de apoio para
melhor apoio lateral;
• construído para suportar uso
e abuso pesados;
• construção com base de tubo
quadrado de 1"

5www.sumner.com CAVALETES PADRÃO
A Sumner oferece a
possibilidade de escolha
entre 5 modelos de cabeçote
para todas as aplicações:
Modelo Cabeçote V
padrão
Cabeçote com apoio
de esferas
Cabeçote com
rodas de aço
Cabeçote com
rodas
de borracha
Cabeçote de
barra
Número de peça (aço carbono) 780518 780518 & 780551 780514 780499 780519 (Alto)
780944 (Baixo)
Número de peça (aço inoxidável) 780498 780518 & 780274 780517 NA NA
Capacidade do Pro Jack 2000 lb
900 kg
1000 lb
450 kg
2000 lb
900 kg
1200 lb
545 kg
2000 lb
900 kg
Capacidade do cavalete para
serviço pesado e Fold-A-Jack
2500 lb
1135 kg
1000 lb
450 kg
2000 lb
900 kg
1000 lb
450 kg
2000 lb
900 kg
Tamanho do tubo (mín. - máx.) 1/8 - 36"
3 - 900 mm
3/8 - 12"
10 - 300 mm
1 1/4 - 24"
30 - 600 mm
1 1/2 - 24"
40 - 600 mm
1/8 - 10" (Plano)
3 - 250 mm
Aplicação Soldagem geral
de formatos de
tubos, sólidos e
redondos
Rotação do tubo ou da
tubulação em todas as
direções
Soldagem de tubos
e perfis redondos
Superfície não
abrasiva, solda-
gem por lamina-
ção de tubos e
perfis redondos
Soldagem plana e
de formas
Conjunto padrão em V com
apoio de esferas
número de peça 780551
(aço carbono)
(aço inoxidável)
Os acessórios deslizam sobre
o cabeçote V padrão.
Pode ser usado com tubos cujo
tamanho varia de 3/8 a 12"
(10 a 300 mm). Capacidade
para 1000 lb (450 kg).
Dispositivo
de fixação
Nº de
peça
Descrição Peso
lb kg
781050
781056
Dispositivo de fixação ST-448
Kit de extensão da corrente (incrementos
de tubo de 12")
6,5
3,5
2,9
1,6
Operando de maneira semelhante à morsa de corrente
para tubo, o Dispositivo de fixação utiliza uma corrente
com resistência elevada à tração para prender o material
em qualquer cavalete com cabeçote V da Sumner. Ideal
instalar flanges, conexões ou válvulas e indispensável ao
trabalhar com pequenos comprimentos.
Acessório do cabeçote V
em aço inoxidável
Adapta-se ao V e prende com
dois parafusos ... não necessita
ferramentas!
NOVO!
NOVO!

6 www.sumner.comCAVALETES PADRÃO
Cavalete para serviço
pesado baixo
• placa tensora de apoio para melhor apoio lateral;
• construído para suportar uso
e o abuso pesados;
Fold-A-Jack®
baixo
• dobrável para facilitar a armazenagem;
Especificações:
Máximo
49"
125 cm
Mínimo
28"
71 cm
Os cavaletes altos são
perfeitos para executar
tarefas em altura em
formas ou tubos com 24"
de diâmetro ou menos
Máximo
36"
89 cm
Mínimo
21"
51 cm
Cavaletes para serviço
pesado baixos para
formas maiores e tubos
com diâmetro acima
de 24"
Cavaletes altos (Serviço pesado)
Nº de
peça
Descrição Peso
lb kg
780375
780376
780377
780378
780379
780380
780381
ST-801 com cabeçote V
ST-802 com cabeçote com rolete
ST-803 com cabeçote de barra
ST-804 com roletes em aço inoxidável
ST-805 com cabeçote V em aço inoxidável
ST-806 com cabeçote com apoio de esferas
ST-807 com rodas de borracha
23,0
26,0
21,0
26,0
24,0
30,0
25,0
10,4
11,8
9,5
11,8
10,9
13,6
11,3
Cavaletes altos (Pro Jack®
)
Nº de
peça
Descrição Peso
lb kg
780471
780472
780473
780474
780475
780476
780477
22,0
25,0
17,0
25,0
23,0
28,0
24,0
10,0
11,3
7,7
11,3
10,4
12,7
10,9
Cavaletes altos (Fold-A-Jack®
)
Nº de
peça
Descrição Peso
lb kg
781300
781301
781302
781303
781304
781305
781306
25,0
28,0
23,0
28,0
26,0
32,0
27,0
11,3
12,7
10,4
12,7
11,8
14,5
12,2
Cavalete para serviço pesado plus
Nº de
peça
Descrição Peso
lb kg
780326 com cabeçote V reforçado 25,0 11,3
Cavaletes altos (Serviço pesado)
Nº de
peça
Descrição Peso
lb kg
780385
780386
780387
780388
780389
780390
780391
19,0
22,0
18,0
22,0
20,0
26,0
21,0
8,6
10,0
8,2
10,0
9,1
11,8
9,5
Cavaletes altos (Fold-A-Jack®
)
Nº de
peça
Descrição Peso
lb kg
781310
781311
781313
781314
781315
781316
17,0
20,0
20,0
18,0
24,0
19,0
7,7
9,1
9,1
8,1
10,9
8,6

7www.sumner.com

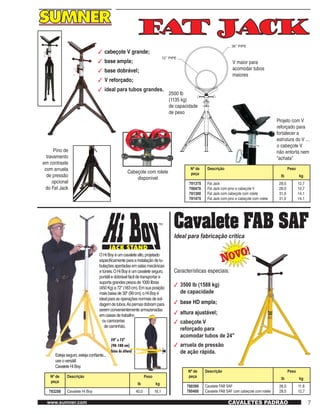

Cavalete FAB SAF
Ideal para fabricação crítica
3 3500 lb (1588 kg)
de capacidade
3 base HD ampla;
3 altura ajustável;
3 cabeçote V
reforçado para
acomodar tubos de 24"
3 arruela de pressão
de ação rápida.
CAVALETES PADRÃO
3 cabeçote V grande;
3 base ampla;
3 base dobrável;
3 V reforçado;
3 ideal para tubos grandes.
Cabeçote com rolete
disponível
2500 lb
(1135 kg)
de capacidade
de peso
FatJack
V maior para
acomodar tubos
maiores
Projeto com V
reforçado para
fortalecer a
estrutura do V ...
o cabeçote V
não entorta nem
"achata"
Nº de
peça
Descrição Peso
lb kg
781375
780470
781380
781475
Fat Jack
Fat Jack com pino e cabeçote V
Fat Jack com cabeçote com rolete
Fat Jack com pino e cabeçote com rolete
28,0
28,0
31,0
31,0
12,7
12,7
14,1
14,1
NOVO!
NOVO!
Nº de
peça
Descrição Peso
lb kg
780395
780400
Cavalete FAB SAF
Cavalete FAB SAF com cabeçote com rolete
26,0
28,0
11,8
12,7
TM
Nº de
peça
Descrição Peso
lb kg
783250 Cavalete Hi Boy 40,0 18,1
O Hi Boy é um cavalete alto, projetado
especificamente para a instalação de tu-
bulações apertadas em salas mecânicas
e túneis.O Hi Boy é um cavalete seguro,
portátil e dobrável fácil de transportar e
suporta grandes pesos de 1000 libras
(450 Kg) a 72" (183 cm).Em sua posição
mais baixa de 39" (99 cm), o Hi Boy é
ideal para as operações normais de sol-
dagem de tubos.As pernas dobram para
serem convenientemente armazenadas
em caixas de trabalho
ou carrocerias
de caminhão.
39" a 72"
(98-180 cm)
faixa da altura!
Esteja seguro, esteja confiante...
use o versátil
Cavalete Hi Boy.
Pino de
travamento
em contraste
com arruela
de pressão
opcional
do Fat Jack
12˝ PIPE
36˝ PIPE

8 www.sumner.comSUPORTES COM CABEÇOTE COM ROLETE
Adjust-A-Rolls
®
3 roletes ajustáveis de ambos os lados;
3 ajuste rápido facilitando o posicionamento do tubo;
3 capacidade para tubos de
1/2 a 36" (1,2 a 91 cm) ou 2000 lb (900 kg)
3 projeto limpo e simples que evita interferência da
máquina de soldagem;
3 corretamente posicionado por
rodas para a rotação do tubo;
3 rolamentos de bronze para
eliminar geração de arco
voltaico;
3 freio para travar as cargas para
arranjo ou instalação;
3 manípulo suficientemente
grande para trabalhar com
luva na mão.
Adjust-A-Roll alto (31")
Adjust-A-Roll baixo (24")
Adjust-A-Roll de mesa
Nova característica do Adjust-A-Roll!
Pernas de reposição para facilitar o reparo
(n/p 780675-KD)
Pro Roll
™
29"
74 cm
43"
109 cm
3 mais recursos;
3 altura ajustável;
3 capacidade para tubos de 1/2" a 36" (1,2 a 91 cm)
ou 2000 lb (900 kg);
3 nivelamento nos dois lados do suporte;
3 utiliza alojamentos de troca rápida.
Altura ajustável

9www.sumner.com SUPORTES COM CABEÇOTE COM ROLETE
ESTILOS DE CABEÇOTE
DE SUPORTE COM ROLETE
em aço inoxidável
ou aço carbono
Capacidade de 2000 lb (900 kg)
com roda de borracha
com esfera de apoio
esferas de aço carbono
ou de aço inoxidável
Cabeçote de barra
Rolete com duas posições para
conter ou não conter o material
3 corretamente "posicionado" por rodas para que
o tubo gire uniformemente;
3 rolamentos de bronze para eliminar geração de arco voltaico;
3 freio para travar as cargas para arranjo ou instalação;
3 manípulos suficientemente grandes para segurar com
luva na mão;
3 o projeto para troca rápida aumenta a utilidade do suporte
com rolete
Adjust-A-Rolls
de mesa
Adjust-A-Roll alto Lo Adjust-A-Roll baixo
Nº de
peça
Descrição Peso
lb kg
780365
780366
780367
780368
780369
780399
ST-601 com rodas de aço
ST-602 com cabeçotes com apoio de esferas
ST-604 com rodas de aço inoxidável
Adjust-A-Roll alto [somente a base]
34,0
33,0
33,0
33,0
40,0
24,0
15,4
15,1
15,1
15,1
18,2
10,9
Nº de
peça
Descrição Peso
lb kg
780370
780371
780372
780373
780359
780405
Adjust-A-Roll alto [somente a base]
29,0
31,0
31,0
31,0
38,0
12,0
13,2
14,1
14,1
14,1
17,3
5,5
Adjust-A-Roll de mesa
Nº de
peça
Descrição Peso
lb kg
780360
780361
780362
780363
780364
780500
Adjust-A-Roll de mesa (somente a base)
20,0
18,0
19,0
20,0
26,0
12,0
9,0
8,2
8,6
9,0
11,8
5,5
Pro Roll
Nº de
peça
Descrição Peso
lb kg
780440
780441
780442
780443
780444
780446
Pro Roll [somente a base]
Pro Roll com rodas de aço
Pro Roll com cabeçotes com apoio de esferas
Pro Roll com rodas de borracha
Pro Roll com rodas de aço inoxidável
Pro Roll com cabeçote de barra
20,0
18,0
19,0
20,0
26,0
12,0
9,0
8,2
8,6
9,0
11,8
5,5
Adjust-A-Roll alto, Adjust-A-Roll baixo e Pro Roll possuem largura de 31" (80 cm) e profundidade de 23" (58,5 cm).
Alojamentos de rolete de troca rápida
para Pro Roll e
Adjust-A-Rolls
da Sumner
Os inovadores alojamentos para Rolete de troca rápida da Sumner aumentam a utilidade de sua linha
de produtos de cavalete com rolete. Os alojamentos de rolete podem ser trocados por meio de um
encaixe, sem ferramentas, para se adaptarem às necessidades de troca da tarefa.As rodas estão
disponíveis em aço, aço inoxidável ou borracha.Também estão disponíveis cabeçotes com apoio de
esfera, em aço carbono ou inoxidável, ou cabeçotes de barra.
Patente
pendente
Nº de
peça
Descrição Peso
lb kg
783151
783152
783153
783154
783155
783159
Alojamento de troca rápida com rodas de aço
Alojamento de troca rápida com rodas de borracha
Alojamento de troca rápida com rodas de aço inoxidável
Alojamento de troca rápida com cabeçote com apoio de esferas
Alojamento de troca rápida com cabeçote de barra
Alojamento de troca rápida com cabeçote com apoio de esferas
8,0
7,0
8,0
7,0
16,0
7,0
3,6
3,2
3,6
3,2
7,2
3,2

10 www.sumner.comCAVALETES COM CABEÇOTE V GRANDE
Dois suportes para tubos grandes capazes
de suportar 2500 lb. (1135 kg) cada!
Tubo máximo de
36" (90 cm)
Tubo mínimo de
4" (10 cm)
Com uma construção
robusta de 5 pernas!
O versátil Max Jax é o suporte ideal para o fabricante.
O cabeçote V grande de 12" e o projeto para serviço
pesado de 5 pernas proporciona ao soldador margem de
segurança máxima de tubos com até 36" (90 cm). Com
acessórios opcionais tais como os rodízios para serviço
pesado e o Dispositivo de Fixação da Sumner, tubos com
até 2500 lb (1135 kg) podem ser facilmente transportados
da estante de armazenagem até a estação de soldagem
depois até a doca de expedição. Isso quer dizer que a
carga é erguida somente uma vez, resultando na redução
de 50% ou mais dos custos de manuseio. O Max Jax é
excelente para nivelar cargas a serem instaladas ou a
serem utilizadas com um virador de tubos.
V grande de 12"
Ajuste fino por meio
de rolamento
Construção es-
tável e robusta
com 5 pernas
Rodízios grandes
opcionais de 8"
Freio
de ação
rápida
Corrente opcional
de retenção de
tubos
Modelos
opcionais
de rodas
Kit Max Jax Nº 1 (número de peça 781403)
Consiste no Max Jax básico (número de
peça 781460) com o kit de rodízios
(número de peça 781464) e kit do cabeçote
com rolete (número de peça 781406).
Na oficina ou na realização
de tarefas, movimentar tubos
com grande comprimento
pode ser feito rapidamente
com Max Jax!
Mostrado com o Dispositivo de fixação (número de peça 781050) opcional

11www.sumner.com CAVALETES COM CABEÇOTE V GRANDE
Tubo máximo de
36" (90 cm)
Tubo mínimo de
4" (10 cm)
V grande
de 12"
Mostrado com as
rodas opcionais
Alavanca de
ajuste de ação
rápida
Base mais larga
Parafuso Acme
de ajuste
de 1-3/4"
Tubo das pernas
quadrado de
1" para serviço
pesado
Agora, a Sumner oferece o Cavalete Big
V para fabricantes de tubos de grande
diâmetro. Com base mais larga, parafuso
Acme de ajuste de 1-3/4" e maior
capacidade de carga, o suporte Big V é
ideal para essa aplicação. Trata-se de
um cavalete para serviço pesado com
3 pernas de construção resistente para
atender os requisitos de tubos maiores a
um preço acessível!
Agora
com cabe-
çote V mais
largo!
Novos
pés grandes
de nivela-
mento!
B
C
A
Max Jax Básico
(número de peça 781460)
Usado como um cavalete,
o Max Jax básico manipula
com segurança tubos com
diâmetro grande de até 36"
(90 cm). O eixo de 1-3/4"
do cabeçote V permite ao
soldador posicionar com
facilidade cargas com até
2500 lb (1135 kg). Consulte
os acessórios do Max Jax
na página 12.
Big V básico
(número de peça 780260)
Usado como um cavalete,
o Big V básico manipula com
segurança tubos com diâmetro
grande de até 36" (90 cm).
O eixo de 1-3/4" do cabeçote V
permite ao soldador
posicionar cargas de até
2500 lb (1135 kg)
com facilidade.
B
C
A
Especificações
Max Jax Big V
Capacidade de carga 2500 lb (1134 kg) 2500 lb (1134 kg)
Unidade básica A (altura)
B (largura)
27,0" (686 mm)
29,6" (752 mm)
35,5" (902 mm)
29,5" (749 mm)
Unidade básica com rodízios (altura)
(largura)
36,5" (927 mm)
39,5" (1003 mm)
não aplicável
não aplicável
Altura do cabeçote V C (mín.)
(máx.)
21,0" (533 mm)
33,0" (838 mm)
29,5" (749 mm)
41,0" (1041 mm)
Altura do cabeçote V com rodízios (mín.)
(máx.)
30,5" (775 mm)
42,5" (1080 mm)
não aplicável
não aplicável

12 www.sumner.comCAVALETES COM CABEÇOTE V GRANDE
Acessórios para cabeçote V grande
Kit de rodízios (NP 781464)
Kit de rodízios com rodas de aço (NP 781465)
Somente Max Jax
O Kit de rodízios do
Max Jax possui cinco
rodízios de 8" para
serviço pesado. Os
rodízios possuem um
sistema de freio de
ação rápida.
Kit do cabeçote com rolete (NP 781406)
Kit do cabeçote com roda de aço inoxidável
(NP 781407)
A opção de Kit do cabeçote com
rolete possui quatro rodas que
pode ser rapidamente montadas
no cabeçote V de 12".As rodas são
fornecidas em aço carbono ou aço
inoxidável.
Luvas de aço inoxidável
(NP 781382)
Ao trabalhar com tubos de aço inoxidável,
a opção de luva converte imediatamente o
Max Jax em uma ferramenta especial para
soldagem de aço inoxidável, evitando a
contaminação por carbono.
Rodas grandes
(NP 781381)
Rodas largas de aço proporcionam rotação
suave dos tubos com menos esforço.
Dispositivo de fixação
(NP 781050)
O Dispositivo de fixação da Sumner utiliza
uma corrente com resistência elevada a
tração para prender tubos de até 12" no
cabeçote V grande para fazer soldagem
ou utilizar o Max Jax para manusear o
material. Estão disponíveis kits de extensão
da corrente para tubos de até 40".
Kit de rodas de borracha
(NP 781394)
Consiste de quatro rodas de borracha
e de peças de fixação para que ele seja
montado no cabeçote V de 12", com
capacidade para 1200 lb (545 kg) de
capacidade.
Esferas de apoio em aço
inoxidável
(NP 781397)
Esferas padrão de apoio
(NP 781383)
Consiste em duas esferas de 1-1/2" que
podem ser montadas nas fendas do cabeçote
V para tubos de 3/8 a 36" (9 a 915 mm), com
capacidade de 1000 lb (455 kg).
Nº de
peça
Descrição Peso
lb kg
780260
781460
781403
781381
781382
781383
781394
781397
781406
781407
781464
781465
781050
Big V básico
Max Jax básico
Kit Max Jax Nº 1
Kit de rodas grandes
Luvas de aço inoxidável
Kit da esfera padrão de apoio
Kit de rodas de borracha
Kit de esferas de apoio em aço inoxidável
Kit de cabeçote com rolete
Kit de cabeçote com rolete de aço inoxidável
Kit de rodízios (5 rodízios para Max Jax)
Kit de rodízios com roda de aço (Max Jax)
Dispositivo de fixação
36,0
68,4
144,0
12,0
5,0
5,0
4,0
5,0
9,0
9,0
70,0
75,0
6,5
16,4
26,4
65,5
5,5
2,3
2,3
1,8
2,3
4,1
4,1
31,8
34,1
3,0

13www.sumner.com BEAM JAX
Beam Jax
Movimenta vigas, com segurança, pela oficina
3 capacidade de 2500 lb (1134 kg);
3 dispositivo de fixação centraliza a carga no
suporte e mantém o material no lugar durante
a movimentação pela oficina;
3 estabilidade assegurada pela construção
com 5 pernas.
Especificações
Capacidade de carga 2500 lb (1134 kg)
Unidade básica A (altura)
B (largura)
27,8" (705 mm)
29,6" (752 mm)
Unidade básica com rodízios (altura)
(largura)
37,3" (947 mm)
39,5" (1003 mm)
Altura do cabeçote para viga C (mín.)
(máx.)
25,5" (648 mm)
37,5" (953 mm)
Altura do cabeçote para viga com rodízios (mín.)
(máx.)
35,0" (889 mm)
47,0" (1194 mm)
B
C
A
Máximo de 24"
(61 cm)
Fechar ou abrir o
grampo a partir
de qualquer lado.
Ajuste fino por
meio de rolamento
Construção
estável e
robusta com
5 pernas
Rodízios de 8"
opcionais
Freios de ação
rápida
Beam Jax básico (NP 781485)
Usado como um cavalete, o Beam Jax
básico suporta com segurança vigas de 24"
(61 cm) com até 2500 lb (1134 kg). Nº de
peça
Descrição Peso
lb kg
781485
781486
Beam Jax básico
Kit do Beam Jax (Beam Jax e rodízios)
51,0
121,0
23,1
54,8
Consulte a página 12 para ver detalhes dos kits de rodízios.
Kit Beam Jax Nº 1 (NP 781486) Inclui a unidade básica
Beam Jax (NP 781485) e o kit de rodízios (NP 781464).
NOVO!
NOVO!
A manivela
destacável facilita
a fixação do material
de de qualquer lado
do cavalete.
A manivela
destacável pode
ser girada para
fora do caminho
do operador.
Mínimo
de 0"
(0 cm)

14 www.sumner.comGRAMPOS DE INSTALAÇÃO
Um grampo de instalação de uso
rápido e preciso entre tubos,
entre tubo e conexão…
e mais!
Ultra Clamp de 5 a 12"
(127 a 300 mm)
(50 a 150 mm)
Ultra Clamp de 1 a 2 1/2"
(25 a 65 mm)
Entre tubos Entre tubo e conexão Entre tubo e flange Entre Tubo e T
Nº de
peça
Descrição Peso
lb kg
781130
781150
781170
Ultra Clamp de 1 a 2 1/2"
3,3
8,7
15,1
1,5
4,0
6,7
3 estrutura robusta totalmente nova, construída para uso
no local de trabalho;
3 nova ação suave de fixação por rolete para fixação positiva;
3 contatos e parafusos de alinhamento em aço inoxidável;
3 alavanca de operação reposicionável para ficar
mais próximo à operação;
3 parafusos de ajuste fino para instalar com mais rapidez;
3 baixo peso para trabalho suspenso.

15www.sumner.com GRAMPOS DE INSTALAÇÃO
Ultra Fit de 1 a 2 1/2"
(25 a 65 mm)
Ultra Fit de 5 a 12"
(127 a 300 mm)
Ultra Fit de 2 a 6"
(50 a 150 mm)
Um grampo de instalação
rápida e precisa
entre conexões!
3 projeto robusto e compacto para locais apertados;
3 contatos e parafusos de alinhamento em aço inoxidável;
3 alavanca de operação usada com as duas mãos para obter
bom aperto
3 parafusos de ajuste fino para instalar com mais rapidez;
3 baixo peso para trabalho suspenso;
3 Ação suave de fixação por rolete para obter bom aperto
Nº de
peça
Descrição Peso
lb kg
781265
781275
781285
Ultra Fit de 1 a 2 1/2"
Ultra Fit de 2 a 6"
Ultra Fit de 5 a 12"
3,0
7,1
12,0
1,4
3,2
5,5
Instalação de duas conexões
de 90°
Instalação de uma conexão
de 90° a um T
KIT FIT
3 Um Ultra Clamp para 2 a 6"
3 Um Ultra Fit para 2 a 6"
3 Grampo interno de instalação de 4 a 8";
3 Um conjunto de pinos para flange
em aço carbono
3 Um nível magnético profissional
3 Weldbox 2008
O Fit Kit para 2 a 6" contém:
Nº de
peça
Descrição Peso
lb kg
780324
780315
Fit Kit para 2 a 6"
Fit Kit para 2 a 12"
35,0
283,9
16,0
129,0
Agora você ter os grampos
Ultra Clamp,
Ultra Fit e
o Grampo interno de instalação ...
todos em um único pacote!
O Fit Kit para 2 a 12" contém:
3 quatro (4) Fold-A-Jacks;
3 Ultra Clamp de 2 a 6";
3 Ultra Clamp de 5 a 12";
3 Ultra Fit de 2 a 6";
3 Ultra Fit de 5 a 12";
3 grampo interno de instalação
de 2 a 4";
de 4 a 8";
de 8 a 12";
3 nível Quad;
3 esquadro de aço;
3 um conjunto de Qwik Pins;
3 Weldbox 3617;
NOVO!
NOVO!

Ferramenta para
o alinhamento e
fixação de tubos.
Ajuste recartilhado para
ser utilizando luvas
nas mãos e permitir
nivelamento preciso
O dispositivo de nivelamento
e apoio permite o ajuste
de vãos livres com rapidez
e exatidão
Manípulo forjado e porcas borboleta
projetados para serviço de campo
difícil e ajuste fácil com luvas nas
mãos
Sistema
de trava por
corrente
de ação rápida
para instalação
rápida
Todas as peças
são galvanizadas
para resistirem à
ferrugem
Corrente com
resistência à tração
elevada com
acabamento em
óxido preto Barras de apoio alargadas
fáceis de instalar e remover
para permitir o uso com ampla
faixa de diâmetros de tubos
CLAMP CHAMP… uma solução avançada para os problemas de instalação dos dias de hoje!
O Clamp Champ é fabricado para o soldador que tem orgulho de fazer seu trabalho da maneira correta, logo na primeira vez. Construído
para anos de utilização livre de problemas no local de trabalho, o versátil Clamp Champ torna a instalação de tubos simples e exata, sem a
necessidade de ajudantes. O Clamp Champ é semelhante à morsa para tubos proporcionando instalação rápida e fácil e firme engate da corrente.
Cada modelo oferece:
O parafuso da barra de apoio
permite ao soldador enquadrar e
espaçar facilmente a instalação
CAPACIDADE DE INSTALAÇÃO
Entre tubos
Entre tubo e conexão
Entre tubo e flange
Entre conexões
Mais… Modificado para permitir a
programação de até 40 tubos!
BAIXO CUSTO
Metade do custo do
bloco de terminais sem parafuso equivalente
CONSTRUÇÃO COM BAIXO PESO
Projetado para ser robusto
sem ser pesado
GRANDE FAIXA DE USO
1 a 10" (25 a 254 mm)
1 a 16" (25 a 406 mm)
10 a 36" (254 a 914 mm)
Aço carbono ou inoxidável
Mais… Kits de conversão
para tubos de 48" (1200 mm)!

VARIEDADE DO CLAMP CHAMP:
Cada Clamp Champ pode ser usado em grande variedade
de instalações… sem requerer acessórios adicionais!
Entre tubo e conexão 90° Entre tubo e flange
Entre tubos Entre Tubo e T
Faixa Modelo Nº de
peça
Descrição Número de
barras de
apoio
Peso
lb kg
1 a 10" (25 a 250 mm)
1 a 10" (25 a 250 mm)
1 a 16" (25 a 400 mm)
1 a 16" (25 a 400 mm)
10 a 36" (250 a 900 mm)
10 a 36" (250 a 900 mm)
Padrão
Aço inoxidável
Padrão
Aço inoxidável
Padrão
Aço inoxidável
781000
780999
780998
780997
781250
781251
ST-110 Clamp Champ padrão
ST-210 Clamp Champ em aço inoxidável
ST-116 Clamp Champ padrão
ST-216 Clamp Champ em aço inoxidável
Clamp Champ padrão
Clamp Champ em aço inoxidável
3
3
5
5
7
7
22,0
22,0
27,0
27,0
109,0
109,0
10,0
10,0
12,3
12,3
49,4
49,4
Aumento da capacidade
de para
Modelo Nº de
peça
Número
de barras
de apoio
Comprimento da
corrente
Peso
lb kg
10" (250 mm) 16" (400 mm)
10" (250 mm) 16" (400 mm)
36" (900 mm) 48" (1250 mm)
36" (900 mm) 48" (1250 mm)
Padrão
Aço inoxidável
Padrão
Aço inoxidável
781031
781032
781252
781253
2
2
2
2
18" (457 mm)
18" (457 mm)
30" (763 mm)
30" (763 mm)
7,0
7,0
16,0
16,0
3,2
3,2
7,3
7,3
Kit padrão:
Consiste em caixa metálica para transporte, bloco principal e corrente, barras de apoio e manual de instruções.
O Clamp Champ grande inclui parafusos de apoio duplos para reformar paredes de tubos de 20 mm.
Kit de conversão:
Consiste em corrente e barras de apoio para aumentar a capacidade do Clamp Champ

-a ferramenta ideal para
a instalação de flanges!
Centraliza o flange no
eixo central do tubo
Aperta a
ferramenta no tubo
Dois mandris internos operados independentemente
alinham o flange ao tubo mesmo que as dimensões
internas sejam diferentes.
8 a 12" (203 a 305 mm)
Grampo interno de instalação
4 a 8" (102 a 220 mm)
2 a 4" (50 a 145 mm)
1. Aperte as garras para prender no diâmetro
interno do tubo.
2. Monte o flange no segundo conjunto de garras,
ajuste o vão livre e aperte as garras para
a instalação final.
3 pode ser usada em todos flanges padrão
com pescoço de solda e é excelente para
flanges de solda por sobreposição;
3 pontos de contato em aço inoxidável
— uma característica padrão;
3 constituído de uma só peça
— sem peças soltas;
3 operação de ação rápida;
3 com o preço certo.
OBSERVAÇÃO: O grampo interno de instalação é
uma ferramenta de alinhamento. Recomendamos
usar um dispositivo de elevação para sustentar o
peso do flange.
Nº de
peça
Descrição Peso
lb kg
784103
784102
784100
Grampo interno de instalação de 8 a 12" (203 a 305 mm)
28,0
8,5
2,5
12,7
3,9
1,1
NOVO!
NOVO!
Operação simples

Adjust-A-Fit
®
3 torna o alinhamento de conexões uma
operação simples feita por apenas uma
pessoa;
3 utiliza a gravidade para trazer conexões
para cargas a até 45°;
3 prende diretamente em conexões para
cargas de até 1000 lb (450 kg);
3 o conjunto do eixo rosqueado é
temperado para proporcionar longa vida
útil à ferramenta;
3 o parafuso de trava em forma de trevo e
a manivela do eixo rosqueado operam
de ambos os lados
Nº de
peça
Descrição Peso
lb kg
780420 ST-104 Adjust-A-Fit 11,0 5,0
Adjust-A-Flange
®
Nº de
peça
Descrição Peso
lb kg
780425 ST-105 Adjust-A-Flange 11,0 5,0
3 encaixa-se em todos os flanges para tubos
de 5" e maiores com furos de parafuso de 3/4
a 1-5/8" (19 a 42 mm);
3 usado em combinação com o Adjust-A-Fit para
trazer o flange do tubo ao ponto exato para
soldar por ponto e efetuar a soldagem final;
3 elimina 75% do difícil trabalho de alinhamento
da conexão do tubo quando utilizado com
Adjust-A-Fit e Roust-A-Bout;
3 trabalha com cargas de até 1000 lb (450 kg)
3 as porcas do flange são pontos de referência
convenientes para verificar o nivelamento.

20 www.sumner.comFERRAMENTAS PARA INSTALAÇÃO
Para o alinhamento rápido e preciso dos flanges
de tubos em aço carbono
3 pinos de instalação rápida para nivelar o flange (dois furos)
para soldagem por pontos e soldagem final;
3 Quick Pins cônicos temperados centralizam automaticamente
em furos de 5/8 a 1 5/8" (16 a 42 mm);
3 possui rosca Acme para obter força máxima de fixação e aço
temperado para vida útil longa.
Nº de
peça
Descrição Peso
lb kg
781235 Qwik Pins 4,0 1,8
Operação simples
1. Pressione o botão acionado por mola
2. Separe o pino da porca
3. Insira nos dos dois furos superiores do flange
4. Pressione o botão sob carga de mola e insira
novamente no pino
5. Gire um quarto de volta para apertar
Nivelador
de flange
NOVO!
NOVO!
3 agora é possível alinhar dois furos e nivelar numa única
operação com economia de tempo;
3 utiliza porcas Quik Pin com botão de ação rápida;
3 possui rosca Acme para obter força máxima de fixação
e aço temperado para vida útil longa 3 centraliza automaticamente em furos de
5/8 a 1 5/8" (16 a 42 mm);
3 ampolas que podem ser substituídas facilmente
em caso de quebra.
Nº de
peça
Descrição Peso
lb kg
781240
779934
Nivelador de flange
Kit de ampolas
4,5
0,5
2,0
0,2

21www.sumner.com FERRAMENTAS PARA INSTALAÇÃO
Pinos para
flangePara o alinhamento preciso
de flanges de tubos
(em aço carbono ou inoxidável)
ST-258ST-106 / ST-206
3 Os pinos de instalação rápida são pontos de referência convenientes
para nivelar o flange para soldagem por ponto e soldagem final - não
requer ferramentas
3 Os pinos cônicos temperados ST-106 e ST-206 centralizam
automaticamente em furos de 5/8" a 1-5/8" (16 a 42 mm), o pinos ST-258
da mesma forma ajustam em furos de 1-1/2 a 2-5/8" (38 a 66 mm);
3 Possui rosca Acme para obter força máxima de fixação e aço temperado
para vida útil longa.
Nº de
peça
Descrição Peso
lb kg
780430
780429
780650
ST-106 Pinos para flange
ST-206 Pinos para flange em aço inoxidável
ST-258 Pinos para flange
4,0
4,0
32,0
1,8
1,8
14,5
Grampo giratório de aterramento
Acaba com o emaranhado de fios de aterramento
3 o cabeçote rotativo gira com o tubo e acaba
com os fios torcidos, emaranhados e desgastados;
3 proporciona aterramento positivo para
a soldagem circular de conexões de tubos
—elimina os furos de solda causados
por aterramento inadequado;
3 monta e desmonta em segundos;
3 forma terminais de aterramento de três maneiras
—olhal, por fixação e cabo nu;
3 rolamentos contra arco voltaico suportam cargas
de até 400 A. Nº de
peça
Descrição Peso
lb kg
780435 Grampo giratório de aterramento 5,0 2,3

(Manual)
Nº de
peça
Descrição Abertura Diâmetro do
pino
150 lb 300 lb 400 lb 600 lb 900 lb 1500 lb
784003 ST-301 Alargador de flange 3" (76 mm) 5/8" (16 mm) 1 - 6" 0,75 - 4" 0,5 - 2" — — —
784002 ST-302 Alargador de flange 4" (101 mm) 3/4" (19 mm) 2 - 12" 1,5 - 8" 1 - 4" 1 - 4" 1 - 2" 1 - 2"
784001 ST-303 Alargador de flange 5" (127 mm) 7/8" (22 mm) 5 - 24" 2,5 - 12" 1,5 - 8" 2 - 6" 1 - 4" 1 - 3"
784000 ST-304 Alargador de flange 6-3/8" (162 mm) 1" (25 mm) 10 - 24" 7 - 24" 3,5 - 16" 4 - 10" 1 - 8" 1 - 5"
3 4 modelos para abranger flanges de 1" (25 mm)
a 24" (600 mm);
3 pode ser usado para flanges de 150 lb a 1500 lb;
3 borda temperada para desmontar com segurança;
3 parafuso de alimentação grande;
3 o acionamento pode ser girado com chave de
1-3/8" ou barra de 1/2" (12 mm);
3 projeto compacto – forte o suficiente para as tarefas
mais árduas.
ST-301 ST-302
ST-303
ST-304
Medidor para solda
Nº de
peça
Descrição Peso
lb kg
781900
781901
Medidor para solda—imperial
Medidor para solda—métrico
0,25
0,25
0,11
0,11
3 Disponível nos sistemas
imperial e métrico
3 Mede o desalinhamento
interno máximo e mínimo
e o espaçamento da solda
Medição exata dos
máximos e mínimos
internos
Espaçamento
da solda com
pouco esforço

(Hidráulico)
3 separador de flange de 10 toneladas para manejar
tarefas árduas;
3 braços do alargador ajustáveis de 2-3/4 a 8-1/2"
(70 mm a 215 mm);
3 cilindro de retorno por mola e ação única;
3 borda temperada;
3 operação simples;
3 bomba manual
e mangueira de 6' (1,5 m)
disponíveis como
acessórios.
Acessórios:
Nº de peça 777010
Bomba hidráulica manual
para Alargador de flange
com mangueira de 6'
(1,5 m) e desconexão
rápida.
ST-310
Nº de
peça
Descrição Capacidade Capacidade
do cilindro
Curso do
cilindro
Flange
Tamanho do
pino
150 lb 300 lb 400 lb 600 lb 900 lb 1500 lb
784004 ST-310 Alargador de flange 9 x 92 mm 10 ton 2"
(54 mm)
1,25 - 1,63"
32 - 42 mm
22 - 42" 16 - 28" 14 - 24" 12 - 20" 8 - 16" 4 - 8"
Patente
pendente
3 capacidade para tubos de
1/8 a 2-1/2" (3 a 60 mm);
3 sapatas dobradas em tubo de 1/2";
3 estrutura em ferro fundido
3 garras em liga de ferro temperada
Morsa
de corrente
de bancada
Número de peça 783200
Nº de
peça
Descrição Peso
lb kg
783207
783200
Tripé com morsa de corrente NLV
Morsa de corrente de bancada
29,0
7,5
13,8
3,4
Morsa de tripé
para tubos NLV
Número de peça 783207
3 capacidade para tubos de 1/8 a 2-1/2" (3 a 60 mm);
3 sapatas dobradas em tubo de 1/2";
3 tubulação forte com parede de 1" para maior estabilidade;
3 grandes pés de borracha parafusados à perna;
3 cabo conveniente para transporte;
3 baixo peso;
3 excelente preço.
MORSA PARA
TUBOS DE TRIPÉ
&
MORSA DE
BANCADA

Nível de bolso(NP 781947)
Um nível com duas
ampolas construído em
ABS robusto e estrutura
de alumínio e a base
magnética resistente
tornam este nível de
bolso excelente para
muitas tarefas.
Pode
ser
usado
com um
peso de
prumo.
nivelamento
de tubos
para a
instalação
ímã permanente na
base e na lateral para
prender a fita métrica
pesa apenas 3 oz. (84 g)
Nível Versa(NP 781945)
Com um corpo robusto e anodizado e uma base magnética,
o Nível Versa possui quatro ampolas
(0°, 30°, 45°, 90°). Possui também
um corte em V para trabalhos
com tubos e conduítes.
Ampolas de fácil leitura
com base magnética.
O parafuso
manual de
fixação
prende ao
tubo ou
conduíte
dobrado
Nível Quad(NP 781946)
É um nível robusto em alumínio, com base magnética e
quatro ampolas (0°, 30°, 45°, 90°). O corte em V na base
faz com que o Nível Quad seja excelente para trabalhos
com tubos e conduítes.
comprimento de 8,5" (21,6 cm)
Esquadros padrão
Os esquadros padrão da Sumner são gravados
com unidades imperiais e unidades métricas.
Aço (NP 781920)
Caracteres altamente visíveis e acabamento
resistente à ferrugem
Alumínio (NP 781921)
Baixo peso, resistente à ferrugem
Nº de
peça
Descrição Peso
lb kg
781920
781921
781945
781946
781947
Esquadro padrão (aço)
Esquadro padrão (alumínio)
Nível Versa
Nível Quad
Nível de bolso
1,36
0,84
0,27
0,38
0,16
0,62
0,40
0,12
0,17
0,07

Circle Snap
Uma solução rápida e precisa para
cortar furos com maçarico.
NOVO!
NOVO!
Circle Snap grande
NP 784560
2 7/16", 2 9/16", 2 11/16", 2 13/16
(62 mm, 65 mm, 68 mm, 71 mm)
Circle Snap médio
NP 784550
1 15/16", 1 1/16", 2 3/16", 2 5/16
(49 mm, 52 mm, 56 mm, 59 mm)
Circle Snap pequeno
NP 784540
1 7/16", 1 9/16", 1 11/16", 1 13/16
(37 mm, 40 mm, 43 mm, 46 mm)
3 4 furos de tamanho conveniente em cada um dos
três suportes de Circle Snap
3 ímãs permanentes prendem os suportes ao aço
para evitar sua movimentação durante o corte;
3 os aros giram e travam ...
está pronto para cortar!
Excelente para ...
3 Conexões Weldolets
3 Conexões Threadolets
3 Correspondência a furos com corte de sela
3 Qualquer maçarico de corte convencional a gás
Posicionadores magnéticos (NP 781895)
Vendidos em embalagens com três unidades, os
Posicionadores magnéticos da Sumner podem
ser usados para como esquadro padrão do
construtor ou para criar a guia apropriada para
a queima. Prende esquadros com espessura de
até 1/8" (3 mm).
Utilize com um esquadro padrão para
criar guia excelente para o maçarico
Kit da guia magnética para maçarico (NP 781896)
O kit inclui dois Posicionadores magnéticos da Sumner e
um trilho de corte em aço inoxidável de 24" (61 cm) para trabalho realizado em linha reta.
Nº de
peça
Descrição Peso
lb kg
784560
784550
784540
781895
784896
Circle Snap grande
Circle Snap médio
Circle Snap pequeno
Prendedores magnéticos
Kit da Guia magnética para maçarico
1,0
1,0
1,0
1,0
2,0
0,5
0,5
0,5
0,5
1,0

Facilita e simplifica a instalação
e a preparação da montagem!
3 baixo peso, porém durável;
3 trabalha com flanges de até 8" e
conexões de até 14";
3 versátil para medir ângulos de 45° e
90°;
3 lâminas gravadas no sistema
imperial e sistema métrico
O Mul-T-Square consiste em duas lâminas a 45° que deslizam sem
esforço num suporte plástico de resistência industrial. Cada uma das
lâminas é fabricada em aço inoxidável para que o alinhamento seja preciso.
Os braços com 10" (26 cm) e 14" (36 cm) permitem efetuar medições em
instalações apertadas ou podem ser ampliados para até 30" para permitir o
enquadramento de conexões 90°. Em algumas situações, as lâminas de 45° são úteis
como estão para alinhamentos mais simples.As lâminas podem ser fixadas ou liberadas
bastando girar o botão de travamento convenientemente localizado.
Agora, está disponível o Mul-T-Square com maior alcance! As lâminas com braços de 10"
(26 cm) e 20" (52 cm) proporcionam faixa de trabalho ainda maior.As lâminas estendidas
adaptam-se ao Mul-T-Square padrão. Disponível somente como lâminas ou como um conjunto
completo do Mul-T-Square.
Nº de
peça
Descrição Peso
lb kg
790000
790001
790021
790026
790030
Mul-T-Square completo (lâminas padrão)
Apenas o suporte do Mul-T-Square
Apenas as lâminas do Mul-T-Square (par, padrão)
Apenas as lâminas do Mul-T-Square (par, estendidas)
Mul-T-Square completo (lâminas estendidas)
2,3
0,3
2,0
2,5
2,8
0,9
0,1
0,8
1,1
1,3

Multiple
Purpose
Magnetic
Fixtures
Multiple
Purpose
Magnetic
Fixtures
Dispositivo de
posicionamento
a diversos
ângulos
Dispositivo
pequeno para
posicionar
em ângulo
Dispositivo
médio para
posicionar
em ângulo
Dispositivo
grande para
posicionar
em ângulo
Dispositivo
para serviço
pesado, fixo
de 90°
Para posicionar, de maneira
rápida e precisa metais
planos e redondos para
soldar e montar!
Dispositivo com ângulo ajustável
com escala e cabo de travamento
para reposicionar
Com os dispositivos magnéticos para soldagem da Sumner a instalação
é fácil e rápida...
Posicionamento
para tubo quadrado
Instalação de
tubo redondo
Fixação de tubo em
chapa de aço
Instalação
de chapa
de aço
Uso combinado
A escala permite
facilmente ampla
gama de posições
Nº de
peça
Descrição Capacidade
de fixação
Dimensões Ângulo
Configuração
Peso
781885
781886
781887
781888
781875
781876
Dispositivo de posicionamento
a diversos ângulos
Dispositivo pequeno para
posicionar em ângulo
Dispositivo médio para
Dispositivo grande para
Dispositivo 90° para serviço
pesado
Dispositivo ajustável
28,0 lb
(12,5 kg)
48,5 lb
(22,0 kg)
90,0 lb
(41,0 kg)
122,0 lb
(55,0 kg)
88,0 lb
(40,0 kg)
88,0 lb
(40,0 kg)
3,75" x 0,5" x 2,5"
(96 x 14 x 64 mm)
4,75" x 0,5" x 3,25"
(120 x 14 x 82 mm)
6,33" x 0,75" x 4,0"
(160 x 20 x 102 mm)
7,88" x 0,89" x 5,0"
(200 x 22 x 128 mm)
8,2" x 8,2" x 1,8"
(207 x 207 x 48 mm)
8,8" x 8,8" x 1,3"
(225 x 225 x 34 mm)
30°, 45°, 60°,
75°, 90°
45°, 90°, 135°
45°, 90°, 135°
45°, 90°, 135°
90°
faixa ajustável de
45° a 270°
0,6 lb
(0,3 kg)
0,6 lb
(0,3 kg)
1,54 lb
(0,7 kg)
2,86 lb
(1,3 kg)
5,9 lb
(2,7 kg)
6,4 lb
(2,9 kg)

28 www.sumner.comCARROS
Mais que um carrinho para transportar tubos!
3 transporta tubos com comprimento de 20 pés (6,1 m) com até 1000 lb. (450 kg);
3 fornecido com correia de fixação com catraca e pneus de 16" com ou sem câmara;
3 pesa apenas 70 lb (31,8 kg) ... pode ser enviado pela UPS;
3 cabo de desmontagem rápida para armazenagem compacta;
3 transporta tubos com até 12" de diâmetro;
3 ideal para o transporte de material
no local de trabalho.
Agora
disponível
com
pneus sem
câmara!
Patenteado
Excelente
para
flanges,
conexões
e válvulas
Utiliza uma ação
de alavanca
para
erguer os
tubos!
1 2 3Use a catraca para
prender o Cricket ao tubo
Use o cabo para virar o
Cricket e o tubo
Reposicione o cabo
Nº de
peça
Descrição Altura Largura Largura entre as rodas Comprimento Peso
pol cm pol cm pol cm pol cm lb kg
782699
782685
Cricket
Cricket com pneus
sem câmara
21
21
53
53
28
28
71
71
16
16
41
41
28
28
71
71
70
70
33
33

29www.sumner.com
ESPECIFICAÇÕES Com rodízios Sem rodízios
pol cm pol cm
Altura retraída
Altura operacional
Comprimento
Largura
Distância do solo
17,75
61,5
58,5
33,0
7,5
45,0
155,6
148,6
83,8
19,1
10,5
53,75
58,5
33,0
—
26,6
136,5
148,6
83,8
—
CARROS
3 tubo quadrado com parede dupla;
3 oito compartimentos de armazenagem;
3 os braços dobram com facilidade com os
pinos retráteis;
3 rodízios de 6" para serviço pesado padrão
com cada Mac Rack;
3 o Mac Rack II possui uma prática bandeja
para utilidades;
3 o preço cabe em qualquer orçamento.
Uma estante de armazenagem
para conduítes e tubos!
Mac Rack I
Mac Rack II
Os mastros de apoio encaixam na base
quando se puxam os pinos retráteis. Os mas-
tros dobram em segundos — não há peças
soltas e não requer o uso de ferramentas.
O projeto da base é compacto permitindo empilhar os
carros Mac Rack e Pipe Mac (página 30).
Um excelente meio de transporte para tubos, escoras,
hastes suspensas, conduítes etc.
Patente pendente
Grasshopper
Texas Pipe Dolly
3 bloco especial de corrente deslizante
cujo projeto acomoda cargas
compridas e curtas;
3 transporta tubos com diâmetro de até
20", caixas de ferramentas, conexões
e válvulas
Permite
que uma pessoa
erga até
2000 lb (900 kg)
sem ajuda!
ESPECIFICAÇÕES DO GRASSHOPPER CAPACIDADE DE CARGA
Nº de
peça
Descrição Peso Compri-
mento
Largura Altura Peso Compri-
mento
Largura Altura
lb kg pés cm pol cm pol cm lb kg pés cm pol cm pol cm
780351 ST-401 Grasshopper 155 70 12 366 35 89 40 102 2.000 900 20 610 20 51 28 71
Nº de
peça
Descrição Peso
lb. Kg.
783317
783299
Mac Rack I - completo com rodízios
Mac Rack II - completo com rodízios
165,0
172,0
65,9
78,0

Weldbox_logo.ai
Meister 22FE10
Pulmão de
armazenagem
ideal para atender
as necessidades
do soldador
Weldbox 2008
NP 779910
16"
8 ½"
20 1/8"
NOVO!
NOVO!
Capacidade de
armazenagem: 0,92 pés cu.
Altura fechada: 9 ½" (24,1 cm)
3 sistema com dois
pontos de travamento
requer somente
1 cadeado
3 aço bitola 16
35"
17" 36"
Weldbox 3617
NP 779928
Capacidade de
Altura fechada: 18 3/8" (46,7 cm)
Kit de rodízios NP 779037
Monte o rodízio para serviço
pesado na Weldbox 3617
para movimentá-la facilmente
na oficina.
Weldbox 2812
NP 779911
22 5/8"
12" 28 3/8"
Capacidade de
Altura fechada: 11" (27,9 cm)
3 aço
bitola 16
Nº de
peça
Descrição Peso
lb kg
779910
779911
779928
779037
WELDBOX 2008
WELDBOX 2812
WELDBOX 3617
Kit de rodízios (WELDBOX 3617)
12,1
30,8
97,9
23,0
5,5
14,0
44,5
10,4

uma mesa
de soldagem
portátil
Para uso ocasional ou como
bancada permanente de trabalho
3 tampo resistente em metal expandido
Nº 9;
3 capacidade de carga
de 600 lb (270 kg);
3 estrutura em tubo
quadrado de 1";
3 construção em peça única;
3 superfície de trabalho com
24" x 40" (60 x 100 cm);
3 parte superior da mesa galvanizada
para grampo de aterramento.
Suporte de maçarico
embutido
Apoio das pernas em quatro pontos
Kit de rodas de 8" opcional
para que a Handi-Bench
possa ser transportada
somente quando fechada.
Pinos retráteis travam as pernas na
posição aberta ou fechada.
Armazenagem
compacta
Nº de
peça
Descrição Dimensões de trabalho Capacidade
de carga
Peso
Altura Profundidade Comprimento lb kg
783980 HB-604 Mesa para soldagem 36,3" (92,2 cm) 24,4" (62 cm) 40,4" (102,6 cm) 600 lb (270 kg) 54,0 24,5
783965 Kit de rodas de 8" para a Handi-Bench Série 600 5,0 2,3

32 CARRO PARA CILINDROS E INFORMAÇÕES PARA CONTATO
Sumner Manufacturing Co., Inc.
www.sumner.com
7514 Alabonson Road
Houston, Texas 77088, USA
voz: (281) 999-6900
fax: (281) 999-6966
No Canadá: 470 Collier MacMillan Drive, Unit 2 & 3
Cambridge, ON N1R 5Y7
voz: (519) 623-2300
fax: (519) 623-0744
No Reino Unido: Unit 16A
Blackpole Trading Estate East
Blackpole Road
Worcester
WR3 8SG, UK
voz: (44) 01905 458333
fax: (44) 01905 458222
Copyright © 2011 Sumner Manufacturing Co., Inc.
FAB-MATE
A talha para todas
as necessidades do
trabalho!
Capaz de erguer
comprimentos
de 20’ (6,0 m)
de tubos de 10"
3 capaz de erguer 1000 lb (450 kg) a 7 pés (2,1
m) de altura;
3 movimenta as cargas horizontal e
verticalmente ao mesmo tempo;
3 o guincho integrado de velocidade única
da Sumner permite infinitas posições para
instalar com precisão;
3 rodízios de 8" (200 mm) e a base especial
permitem aproximar a carga do local do
trabalho;
3 os acessórios aumentam a versatilidade da
Fab-mate;
3 o preço cabe em qualquer orçamento.
Posicione as conexões com a
Adjust-A-Fit da Sumner
Alinhe os flanges com a
Adjust-A-Flange da Sumner
Mova a placa com o
grampo para elevação de placas
Nº de
peça
Descrição Altura Largura Comprimento Peso
pol cm pol cm pol cm lb kg
783900 Fab-mate 88,5 224,0 35,0 89,0 44,0 111,0 206,0 93,0

Sumner

Mais conteúdo relacionado

Mais procurados

Mais de Carlos Eduardo Silva

Sumner
