Sérgio Besserman - A mudança global do clima

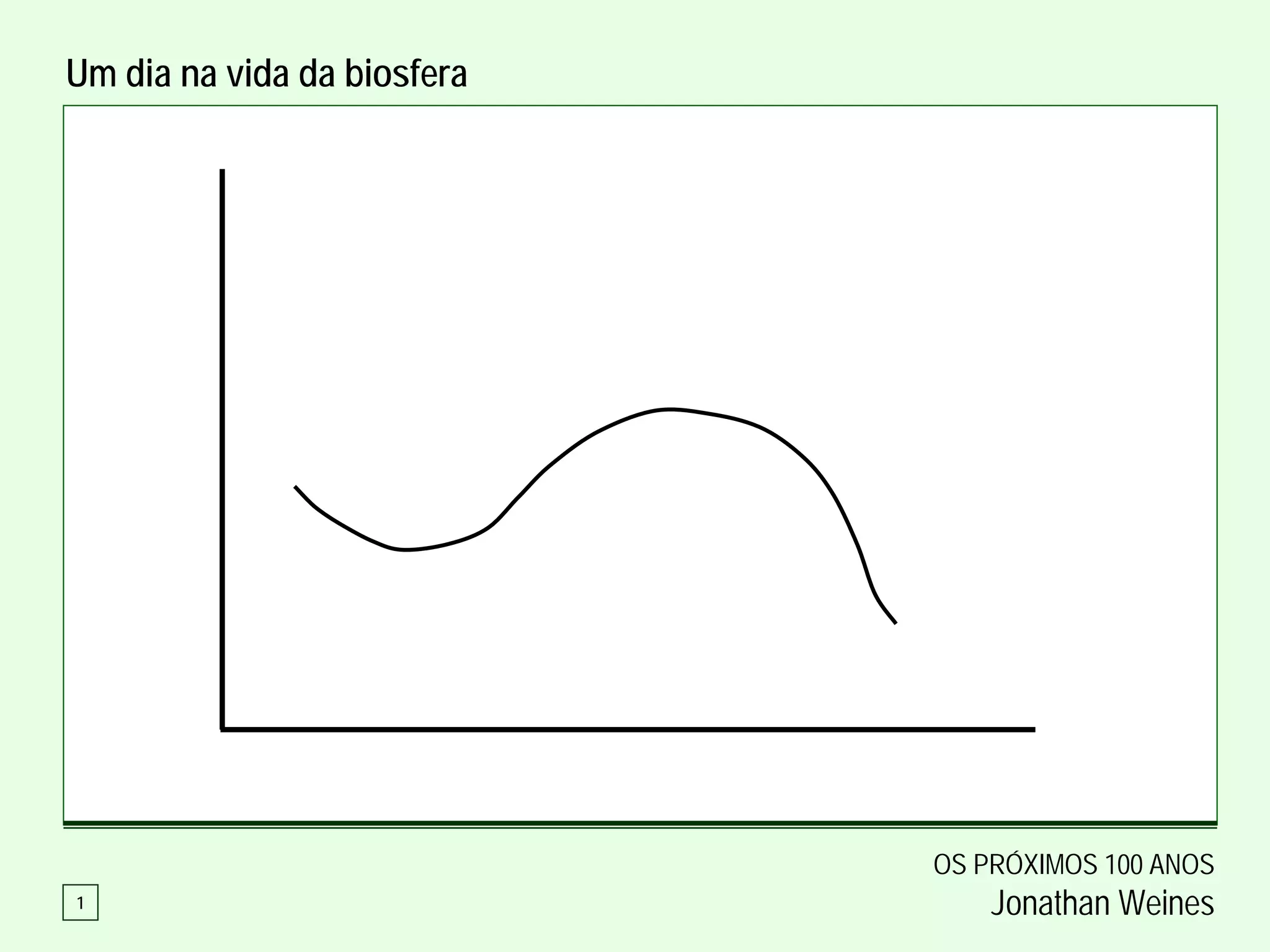

Um dia na vida da biosfera

OS PRÓXIMOS 100 ANOS
1 Jonathan Weines

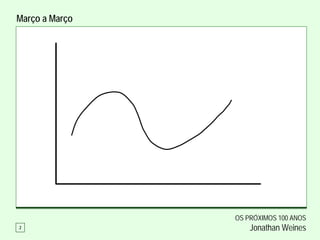

Março a Março

2 Jonathan Weines

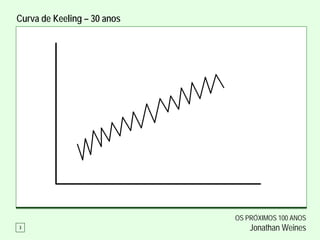

Curva de Keeling – 30 anos

3 Jonathan Weines

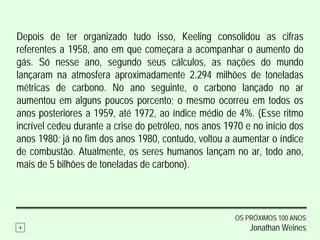

Depois de ter organizado tudo isso, Keeling consolidou as cifras
referentes a 1958, ano em que começara a acompanhar o aumento do
gás. Só nesse ano, segundo seus cálculos, as nações do mundo
lançaram na atmosfera aproximadamente 2.294 milhões de toneladas
métricas de carbono. No ano seguinte, o carbono lançado no ar
aumentou em alguns poucos porcento; o mesmo ocorreu em todos os
anos posteriores a 1959, até 1972, ao índice médio de 4%. (Esse ritmo
incrível cedeu durante a crise do petróleo, nos anos 1970 e no início dos
anos 1980; já no fim dos anos 1980, contudo, voltou a aumentar o índice
de combustão. Atualmente, os seres humanos lançam no ar, todo ano,
mais de 5 bilhões de toneladas de carbono).

4 Jonathan Weines

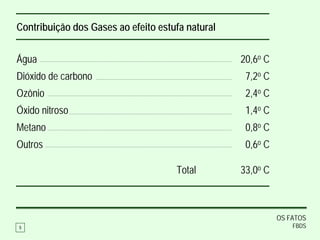

Contribuição dos Gases ao efeito estufa natural

Água 20,6o C
Dióxido de carbono 7,2o C
Ozônio 2,4o C
Óxido nitroso 1,4o C
Metano 0,8o C
Outros 0,6o C

Total 33,0o C

OS FATOS
5 FBDS

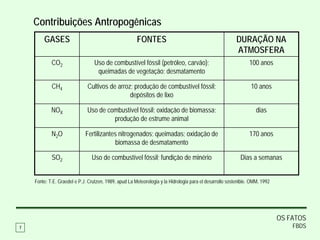

Contribuições Antropogênicas
GASES FONTES DURAÇÃO NA
ATMOSFERA
CO2 Uso de combustível fóssil (petróleo, carvão); 100 anos
queimadas de vegetação; desmatamento

CH4 Cultivos de arroz; produção de combustível fóssil; 10 anos
depósitos de lixo

NOX Uso de combustível fóssil; oxidação de biomassa; dias
produção de estrume animal

N2O Fertilizantes nitrogenados; queimadas; oxidação de 170 anos
biomassa de desmatamento

SO2 Uso de combustível fóssil; fundição de minério Dias a semanas

Fonte: T.E. Graedel e P.J. Crutzen, 1989, apud La Meteorologia y la Hidrologia para el desarrollo sostenible. OMM, 1992

OS FATOS
7 FBDS

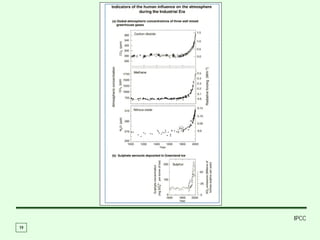

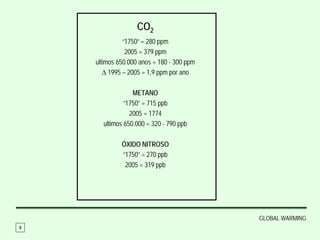

CO2
“1750” = 280 ppm
2005 = 379 ppm
ultimos 650.000 anos = 180 - 300 ppm
∆ 1995 – 2005 = 1,9 ppm por ano

METANO
“1750” = 715 ppb
2005 = 1774
ultimos 650.000 = 320 - 790 ppb

ÓXIDO NITROSO
“1750” = 270 ppb
2005 = 319 ppb

GLOBAL WARMING
8

A Conferência de Montreal e o futuro da convenção sobre mudança do clima
9 ISRAEL KLABIN

Scientific American Brasil, 04/2004
11 JAMES HANSEN

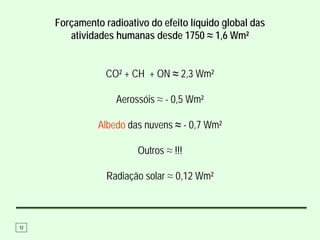

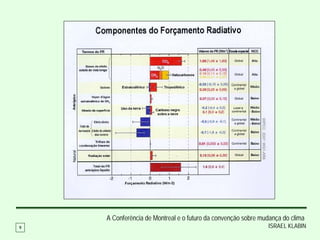

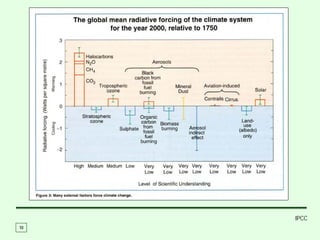

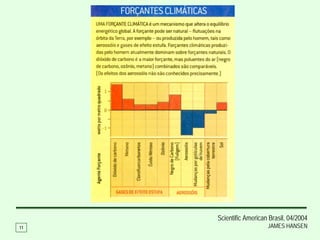

Forçamento radioativo do efeito líquido global das
atividades humanas desde 1750 ≈ 1,6 Wm²

CO² + CH + ON ≈ 2,3 Wm²

Aerossóis ≈ - 0,5 Wm²

Albedo das nuvens ≈ - 0,7 Wm²

Outros ≈ !!!

Radiação solar ≈ 0,12 Wm²

12

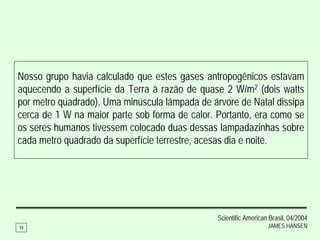

Nosso grupo havia calculado que estes gases antropogênicos estavam
aquecendo a superfície da Terra à razão de quase 2 W/m2 (dois watts
por metro quadrado). Uma minúscula lâmpada de árvore de Natal dissipa
cerca de 1 W na maior parte sob forma de calor. Portanto, era como se
os seres humanos tivessem colocado duas dessas lampadazinhas sobre
cada metro quadrado da superfície terrestre, acesas dia e noite.

13 JAMES HANSEN

Política Externa, Vol. 14 no 4
20 ISRAEL KLABIN

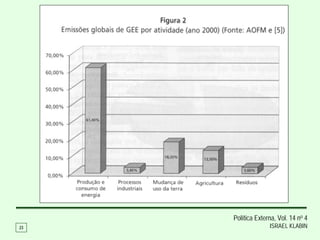

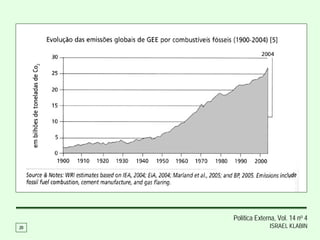

Causas e Tendências

As emissões mundiais de gases de efeito estufa (GEE) começaram a
crescer bastante no início da revolução industrial, acentuando-se
significativamente de 1945 em diante. Cinquenta por cento dos 2,3
trilhões de toneladas de CO2 lançados à atmosfera nos últimos 200 anos
tiveram sua liberação concentrada no período de trinta anos, entre 1974
e 2004. Foi exatamente em 2004 que se deu o maior aumento absoluto
das emissões de CO2, sendo lançados 28 bilhões à atmosfera apenas
pela queima de combustíveis fósseis.

22 ISRAEL KLABIN

23 ISRAEL KLABIN

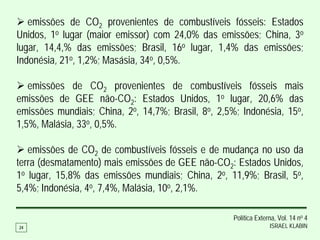

emissões de CO2 provenientes de combustíveis fósseis: Estados
Unidos, 1o lugar (maior emissor) com 24,0% das emissões; China, 3o
lugar, 14,4,% das emissões; Brasil, 16o lugar, 1,4% das emissões;
Indonésia, 21o, 1,2%; Masásia, 34o, 0,5%.

emissões de CO2 provenientes de combustíveis fósseis mais
emissões de GEE não-CO2: Estados Unidos, 1o lugar, 20,6% das
emissões mundiais; China, 2o, 14,7%; Brasil, 8o, 2,5%; Indonésia, 15o,
1,5%, Malásia, 33o, 0,5%.

emissões de CO2 de combustíveis fósseis e de mudança no uso da
terra (desmatamento) mais emissões de GEE não-CO2: Estados Unidos,
1o lugar, 15,8% das emissões mundiais; China, 2o, 11,9%; Brasil, 5o,
5,4%; Indonésia, 4o, 7,4%, Malásia, 10o, 2,1%.

24 ISRAEL KLABIN

As amostras de gelo, retiradas de diversas profundidades, da Antártida, que permitem uma
regressão de até 100.000 anos, demonstraram que as concentrações de metano e CO2 estavam
diretamente relacionadas com a temperatura média do planeta naqueles períodos.

OS FATOS
26 FBDS

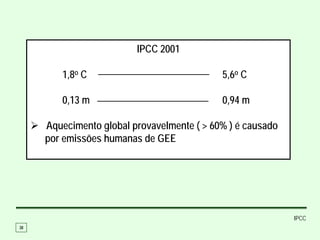

IPCC 2001

1,8o C 5,6o C

0,13 m 0,94 m

Aquecimento global provavelmente ( > 60% ) é causado
por emissões humanas de GEE

IPCC
38

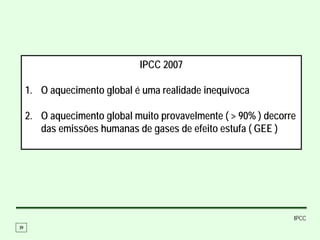

IPCC 2007

1. O aquecimento global é uma realidade inequívoca

2. O aquecimento global muito provavelmente ( > 90% ) decorre
das emissões humanas de gases de efeito estufa ( GEE )

IPCC
39

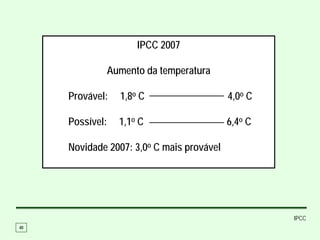

IPCC 2007

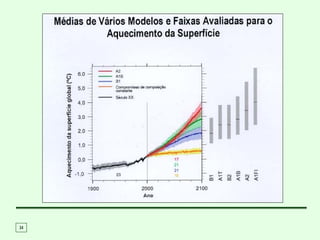

Aumento da temperatura

Provável: 1,8o C 4,0o C

Possível: 1,1o C 6,4o C

Novidade 2007: 3,0o C mais provável

IPCC
40

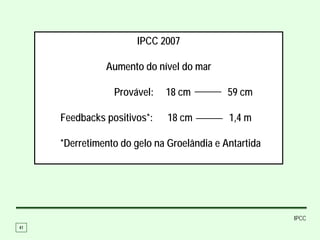

IPCC 2007

Aumento do nível do mar

Provável: 18 cm 59 cm

Feedbacks positivos*: 18 cm 1,4 m

*Derretimento do gelo na Groelândia e Antartida

IPCC
41

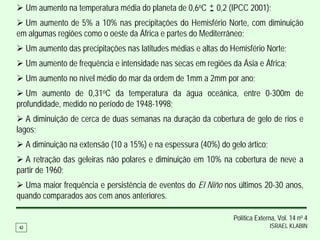

Um aumento na temperatura média do planeta de 0,6oC + 0,2 (IPCC 2001);
-
Um aumento de 5% a 10% nas precipitações do Hemisfério Norte, com diminuição
em algumas regiões como o oeste da África e partes do Mediterrâneo;
Um aumento das precipitações nas latitudes médias e altas do Hemisfério Norte;
Um aumento de frequência e intensidade nas secas em regiões da Ásia e África;
Um aumento no nível médio do mar da ordem de 1mm a 2mm por ano;
Um aumento de 0,31oC da temperatura da água oceânica, entre 0-300m de
profundidade, medido no período de 1948-1998;
A diminuição de cerca de duas semanas na duração da cobertura de gelo de rios e
lagos;
A diminuição na extensão (10 a 15%) e na espessura (40%) do gelo ártico;
A retração das geleiras não polares e diminuição em 10% na cobertura de neve a
partir de 1960;
Uma maior frequência e persistência de eventos do El Niño nos últimos 20-30 anos,
quando comparados aos cem anos anteriores.

42 ISRAEL KLABIN

Expansão das áreas desertificadas;
Aceleração da perda de florestas;
Perda de produtividade agrícola;
Derretimento de geleiras e glaciares;
Fortes impactos na saúde humana;
Agravamento da crise de biodiversidade: corais, peixes,
oceanos, florestas, etc;
Agravamento da crise de recursos hídricos;
Eventos climáticos extremos;
Nível do mar.

43

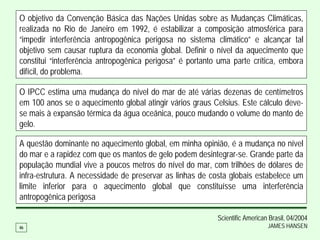

O objetivo da Convenção Básica das Nações Unidas sobre as Mudanças Climáticas,
realizada no Rio de Janeiro em 1992, é estabilizar a composição atmosférica para
“impedir interferência antropogênica perigosa no sistema climático” e alcançar tal
objetivo sem causar ruptura da economia global. Definir o nível da aquecimento que
constitui “interferência antropogênica perigosa” é portanto uma parte crítica, embora
difícil, do problema.

O IPCC estima uma mudança do nível do mar de até várias dezenas de centímetros
em 100 anos se o aquecimento global atingir vários graus Celsius. Este cálculo deve-
se mais à expansão térmica da água oceânica, pouco mudando o volume do manto de
gelo.

A questão dominante no aquecimento global, em minha opinião, é a mudança no nível
do mar e a rapidez com que os mantos de gelo podem desintegrar-se. Grande parte da
população mundial vive a poucos metros do nível do mar, com trilhões de dólares de
infra-estrutura. A necessidade de preservar as linhas de costa globais estabelece um
limite inferior para o aquecimento global que constituísse uma interferência
antropogênica perigosa

46 JAMES HANSEN

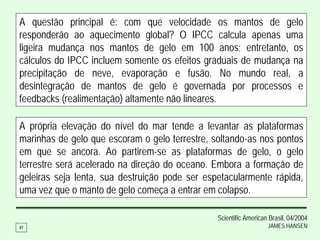

A questão principal é: com que velocidade os mantos de gelo
responderão ao aquecimento global? O IPCC calcula apenas uma
ligeira mudança nos mantos de gelo em 100 anos; entretanto, os
cálculos do IPCC incluem somente os efeitos graduais de mudança na
precipitação de neve, evaporação e fusão. No mundo real, a
desintegração de mantos de gelo é governada por processos e
feedbacks (realimentação) altamente não lineares.

A própria elevação do nível do mar tende a levantar as plataformas
marinhas de gelo que escoram o gelo terrestre, soltando-as nos pontos
em que se ancora. Ao partirem-se as plataformas de gelo, o gelo
terrestre será acelerado na direção do oceano. Embora a formação de
geleiras seja lenta, sua destruição pode ser espetacularmente rápida,
uma vez que o manto de gelo começa a entrar em colapso.

47 JAMES HANSEN

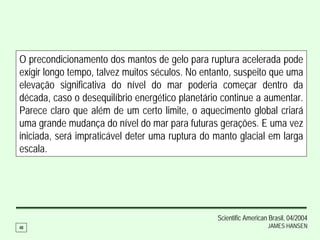

O precondicionamento dos mantos de gelo para ruptura acelerada pode
exigir longo tempo, talvez muitos séculos. No entanto, suspeito que uma
elevação significativa do nível do mar poderia começar dentro da
década, caso o desequilíbrio energético planetário continue a aumentar.
Parece claro que além de um certo limite, o aquecimento global criará
uma grande mudança do nível do mar para futuras gerações. E uma vez
iniciada, será impraticável deter uma ruptura do manto glacial em larga
escala.

48 JAMES HANSEN

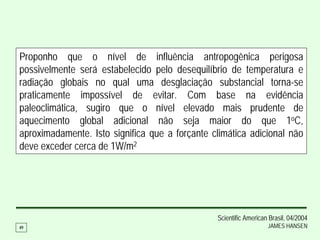

Proponho que o nível de influência antropogênica perigosa
possivelmente será estabelecido pelo desequilíbrio de temperatura e
radiação globais no qual uma desglaciação substancial torna-se
praticamente impossível de evitar. Com base na evidência
paleoclimática, sugiro que o nível elevado mais prudente de
aquecimento global adicional não seja maior do que 1oC,
aproximadamente. Isto significa que a forçante climática adicional não
deve exceder cerca de 1W/m2

49 JAMES HANSEN

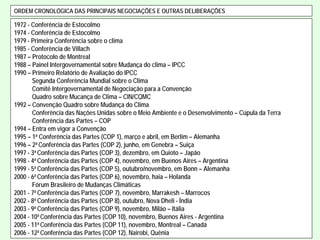

ORDEM CRONOLÓGICA DAS PRINCIPAIS NEGOCIAÇÕES E OUTRAS DELIBERAÇÕES

1972 - Conferência de Estocolmo
1974 - Conferência de Estocolmo
1979 - Primeira Conferência sobre o clima
1985 - Conferência de Villach
1987 – Protocolo de Montreal
1988 – Painel Intergovernamental sobre Mudança do clima – IPCC
1990 – Primeiro Relatório de Avaliação do IPCC
Segunda Conferência Mundial sobre o Clima
Comitê Intergovernamental de Negociação para a Convenção
Quadro sobre Mucança de Clima – CIN/CQMC
1992 – Convenção Quadro sobre Mudança do Clima
Conferência das Nações Unidas sobre o Meio Ambiente e o Desenvolvimento – Cúpula da Terra
Conferência das Partes – COP
1994 – Entra em vigor a Convenção
1995 – 1a Conferência das Partes (COP 1), março e abril, em Berlim – Alemanha
1996 – 2a Conferência das Partes (COP 2), junho, em Genebra – Suiça
1997 - 3a Conferência das Partes (COP 3), dezembro, em Quioto – Japão
1998 - 4a Conferência das Partes (COP 4), novembro, em Buenos Aires – Argentina
1999 - 5a Conferência das Partes (COP 5), outubro/novembro, em Bonn – Alemanha
2000 - 6a Conferência das Partes (COP 6), novembro, haia – Holanda
Fórum Brasileiro de Mudanças Climáticas
2001 - 7a Conferência das Partes (COP 7), novembro, Marrakesh – Marrocos
2002 - 8a Conferência das Partes (COP 8), outubro, Nova Dheli - Índia
2003 - 9a Conferência das Partes (COP 9), novembro, Milão – Itália
2004 - 10a Conferência das Partes (COP 10), novembro, Buenos Aires - Argentina
2005 - 11a Conferência das Partes (COP 11), novembro, Montreal – Canadá
2006 - 12a Conferência das Partes (COP 12), Nairobi, Quênia 39

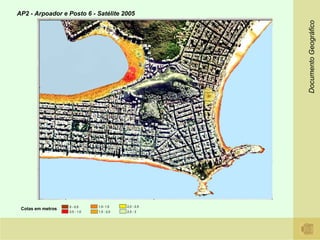

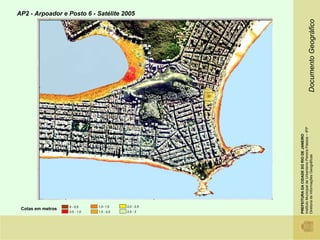

AP2 - Arpoador e Posto 6 - Satélite 2005

Documento Geográfico
0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

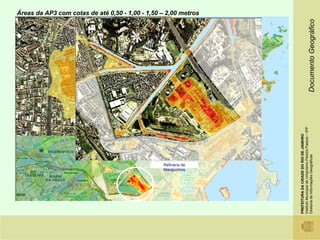

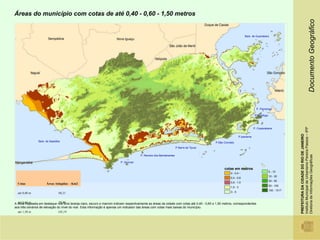

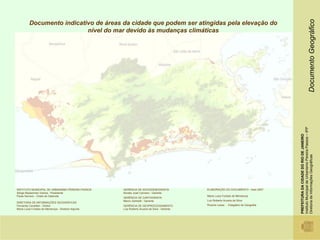

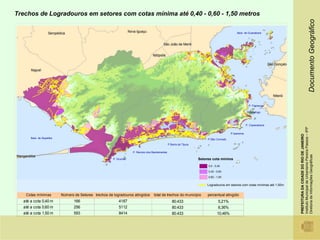

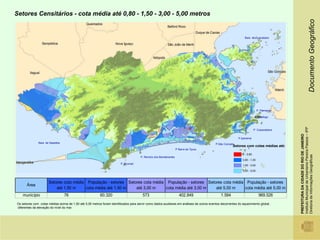

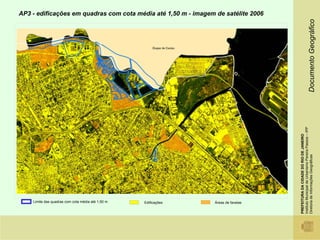

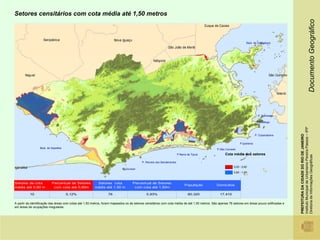

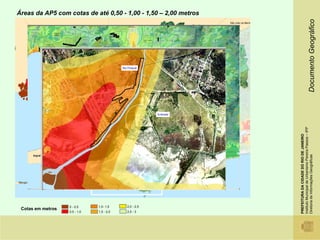

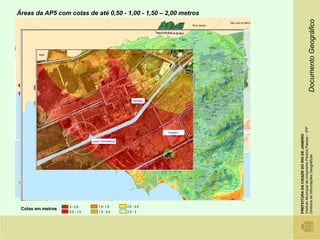

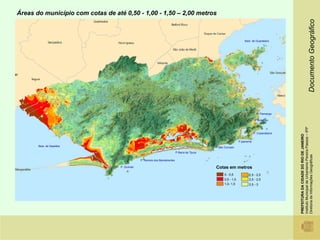

Documento indicativo de áreas da cidade que podem ser atingidas pela elevação do
nível do mar devido às mudanças climáticas

Instituto Municipal de Urbanismo Pereira Passos – IPP
PREFEITURA DA CIDADE DO RIO DE JANEIRO

Diretoria de Informações Geográficas
INSTITUTO MUNICIPAL DE URBANISMO PEREIRA PASSOS GERÊNCIA DE SOCIODEMOGRAFIA ELABORAÇÃO DO DOCUMENTO - maio 2007
Sérgio Besserman Vianna - Presidente Alcides José Carneiro - Gerente
Paula Serrano - Chefe de Gabinete Maria Luiza Furtado de Mendonça
GERÊNCIA DE CARTOGRAFIA
Marco Zambelli - Gerente Luiz Roberto Arueira da Silva
DIRETORIA DE INFORMAÇÕES GEOGRÁFICAS
Fernando Cavallieri - Diretor GERÊNCIA DE GEOPROCESSAMENTO Ricardo Lessa - Estagiário de Geografia
Maria Luiza Furtado de Mendonça - Diretora Adjunta Luiz Roberto Arueira da Silva - Gerente

Este relatório apresenta informações e mapas referentes às áreas da cidade que podem

ser impactadas pela elevação do nível do mar devido às mudanças climáticas.

Tem como finalidade subsidiar a elaboração de estudos temáticos que serão discutidos no
Seminário Próximos 100 anos, em outubro, promovido pelo Instituto Pereira Passos.

Na elaboração deste trabalho foram utilizadas informações cartográficas, aliadas às
funcionalidades de um sistema de informações geográficas, para gerar um modelo digital de
terreno da cidade que possibilitasse identificar as áreas com cotas frágeis em relação aos
três cenários do aumento do nível médio do mar em 0,40, 0,60 e 1,50 metros, conforme
indicado no relatório do IPCC.

A partir da verificação e do mapeamento das áreas passíveis de alagamento, foram
identificados os setores censitários atingidos e destacadas algumas de suas informações .

Para auxiliar a interpretação, foram agregados outros elementos cartográficos que
representam o espaço físico e a topografia da cidade, importantes para os estudos
temáticos que indicarão recomendações para enfrentar os efeitos das mudanças climáticas.

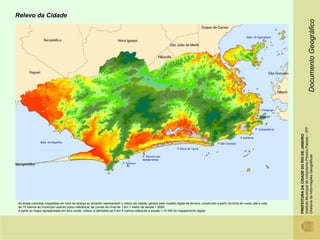

Relevo da Cidade

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
Baía de Sepetiba P.São Conrado
P Barra da Tijuca

P. Recreio dos
Bandeirantes
P. Grumari

As áreas coloridas mapeadas em tons de laranja ao amarelo representam o relevo da cidade, gerado pelo modelo digital de terreno, construído a partir da linha de costa, até a cota
de 10 metros do município usando como referência, as curvas de nível de 1 em 1 metro da escala 1:2000.
A parte do mapa representada em tons verde, utilizou a altimetria de 5 em 5 metros referente a escala 1:10.000 do mapeamento digital.

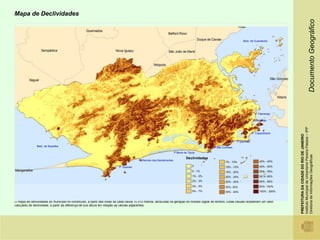

Mapa de Declividades

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca

Declividades
P. Recreio dos Bandeirantes 40% - 45%
7% - 10%
P. Grumari 0 10% - 15% 45% - 50%
0 - 1% 15% - 20% 50% - 55%
1% - 2% 20% - 25% 55,%- 60%
2% - 3% 25% - 30% 60% - 65%
3% - 5% 30%- 35% 65%- 100%
5% - 7% 35% - 40% 100% - 200%

O mapa de declividades do município foi construído, a partir das cotas de cada célula 10 x10 metros, atribuídas na geração do modelo digital de terreno. Estas células receberam um valor
calculado de declividade, a partir da diferença de sua altura em relação as células adjacentes.

Áreas do município com cotas de até 0,40 - 0,60 - 1,50 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca

P. Recreio dos Bandeirantes

P. Grumari

cotas em metros
5 - 10
0 - 0,4
10 - 30
0,4 - 0,6
30 - 50
Cotas Áreas Atingidas - Km2 0,6 - 1,5
50 - 100
1,5 - 3
100 - 1017
até 0,40 m 68,31 3-5

até 0,60 m 79,90
A Área mapeada em destaque nos tons laranja claro, escuro e marrom indicam respectivamente as áreas da cidade com cotas até 0,40 - 0,60 e 1,50 metros, correspondentes
aos três cenários de elevação do nível do mar. Esta informação é apenas um indicador das áreas com cotas mais baixas do município.
até 1,50 m 145,19

Áreas do município com cotas de até 0,50 - 1,00 - 1,50 – 2,00 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca


P. Grumari Cotas em metros
0 - 0,5 1,5 - 2,0
0,5 - 1,0 2,0 - 2,5
1,0- 1,5 2,5 - 3

Setores censitários com cota média até 1,50 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca Cota média dos setores

0,00 - 0,80
P. Grumari
0,80 - 1,50

Setores de cota Percentual de Setores Setores cota Percentual de Setores
População Domicílios
média até 0,80 m com cota até 0,80m média até 1,50 m com cota até 1,50m

10 0,12% 76 0,93% 60.320 17.410

A partir da identificação das áreas com cotas até 1,50 metros, foram mapeados os de setores censitários com cota média de até 1,50 metros. São apenas 76 setores em áreas pouco edificadas e
em áreas de ocupações irregulares.

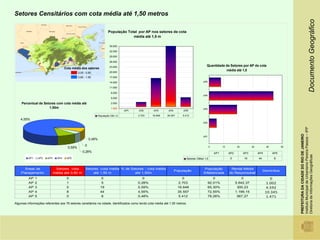

Setores Censitários com cota média até 1,50 metros

População Total por AP nos setores de cota
média até 1,5 m

35.000

32.000

29.000

26.000

23.000 Quantidade de Setores por AP de cota
Cota média dos setores
20.000
média até 1,5
0,00 - 0,80
0,80 - 1,50 17.000

14.000 AP5

11.000

8.000
AP4
5.000

Percentual de Setores com cota média até 2.000
1,50m 1.000 AP3
AP1 AP2 AP3 AP4 AP5

População CM 1,5 2.703 16.648 35.557 5.412
4,55%
AP2

AP1
0,48%
0 0 10 20 30 40 50
0,59%
0,28% AP1 AP2 AP3 AP4 AP5

AP1 AP2 AP3 AP4 AP5 Setores CMed 1,5 5 19 44 8

Áreas de Setores cota Setores -cota média % de Setores - cota média População Renda Média
População Domicilios
Planejamento média até 0,80 m até 1,50 m até 1,50m Alfabetizada do Responsável
AP 1 0 0 0 0 0 0 0
AP 2 1 5 0,28% 2.703 92,01% 5.642,37 1.002
AP 3 0 19 0,59% 16.648 65,30% 300,23 4.592
AP 4 8 44 4,55% 35.557 72,55% 1.199,15 10.345
AP 5 0 8 0,48% 5.412 78,26% 567,27 1.471
Algumas informações referentes aos 76 setores censitários na cidade, identificados como tendo cota média até 1,50 metros.

Setores Censitários - cota média até 0,80 - 1,50 - 3,00 - 5,00 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
Setores com cotas médias até:
P Barra da Tijuca
0 - 0,80

0,80 - 1,50
P. Grumari
1,50 - 3,00

3,00 - 5,00

Setores cota média População - setores Setores cota média População - setores Setores cota média População - setores
Área
até 1,50 m cota média até 1,50 m até 3,00 m cota média até 3,00 m até 5,00 m cota média até 5,00 m
município 76 60.320 573 402.849 1.584 969.526
Os setores com cotas médias acima de 1,50 até 5,00 metros foram identificados para servir como dados auxiliares em análises de outros eventos decorrentes do aquecimento global,
diferentes da elevação do nível do mar.

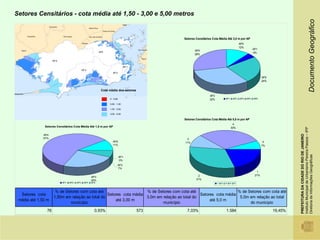

Setores Censitários - cota média até 1,50 - 3,00 e 5,00 metros

Setores Censitários Cota Média Até 3,0 m por AP
AP5
12%
AP1
AP4
4%
28%

AP2
24%

Cota média dos setores
AP3
0 - 0,80 32% AP1 AP2 AP3 AP4 AP5

0,80 - 1,50

1,50 - 3,00

3,00 - 5,00

Setores Censitários Cota Média Até 5,0 m por AP
4
Setores Censitários Cota Média Até 1,5 m por AP 30%

AP4
57% 3
AP5 11% 5
11% 7%

AP1
0%
AP2
7%
1
2 21%
AP3
25% 31%
AP1 AP2 AP3 AP4 AP5 1 2 3 4 5

% de Setores com cota até % de Setores com cota até % de Setores com cota até
Setores cota Setores cota média Setores cota média
1,50m em relação ao total do 3,0m em relação ao total do 5,0m em relação ao total
média até 1,50 m até 3,00 m até 5,0 m
município município do municipio
76 0,93% 573 7,03% 1.584 19,45%

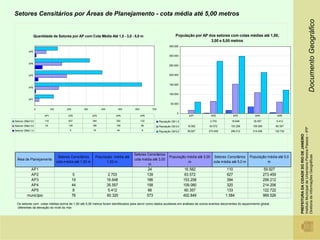

Setores Censitários por Áreas de Planejamento - cota média até 5,00 metros

Quantidade de Setores por AP com Cota Média Até 1,5 - 3,0 - 5,0 m População por AP dos setores com cotas médias até 1,50,
3,00 e 5,00 metros
350.000
AP5
300.000

AP4
250.000

AP3 200.000

150.000
AP2

100.000
AP1
50.000
0 100 200 300 400 500 600 700
0
AP1 AP2 AP3 AP4 AP5 AP1 AP2 AP3 AP4 AP5
Setores CMed 5,0 110 627 394 320 133 População CM 1,5 2.703 16.648 35.557 5.412
Setores CMed 3,0 24 139 186 158 66 População CM 3,0 16.582 63.572 153.258 109.080 60.357

Setores CMed 1,5 5 19 44 8 População CM 5,0 59.927 273.459 299.212 214.206 122.722

Setores Censitários

Setores Censitários População média até População média até 3,00 Setores Censitários População média até 5,0
Área de Planejamento cota média até 3,00
cota média até 1,50 m 1,50 m m cota média até 5,0 m m
m
AP1 24 16.582 110 59.927
AP2 5 2.703 139 63.572 627 273.459
AP3 19 16.648 186 153.258 394 299.212
AP4 44 35.557 158 109.080 320 214.206
AP5 8 5.412 66 60.357 133 122.722
município 76 60.320 573 402.849 1.584 969.526

Os setores com cotas médias acima de 1,50 até 5,00 metros foram identificados para servir como dados auxiliares em análises de outros eventos decorrentes do aquecimento global,
diferentes da elevação do nível do mar.

Setores Censitários - cota mínima até 1,50 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca

P. Recreio dos Bandeirantes Setores com_cota
P. Grumari
mínima até 1,5 m
0 - 0,4

0,40 - 0,6

0,6 - 1,5

Setores com cotas mínimas até 1,50 População Domicílios percentual de setores com cota mínima até 1,5 m
593 415.667 127.584 7,28%
Foram também identificados os setores que possuem cota mínima até 1,50 metros, para possibilitar outras análises.
Alguns desses setores podem ter uma declividade muito acentuada, possuindo pouca área com cota até 1,50 m e portanto não serão objetos do estudo.

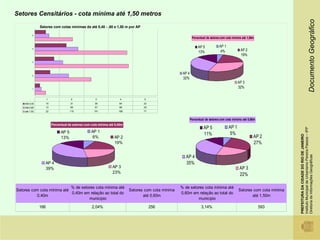

Setores com cotas mínimas de até 0,40 - ,60 e 1,50 m por AP

5
Percentual de setores com cota mínima até 1,50m

AP 5 AP 1
4
4% AP 2
13%
19%
3

2
AP 4
32%
AP 3
1
32%

1 2 3 4 5
Até 0,40 10 31 39 64 22
Até 0,60 13 69 57 88 29
até 1,50 22 115 191 188 77

AP 5 AP 1

AP 5 AP 1 5%
11%

13% 6% AP 2 AP 2
19% 27%

AP 4
AP 4 35%
39% AP 3 AP 3
23%
22%

% de setores cota mínima até % de setores cota mínima até
Setores com cota mínima até Setores com cota mínima Setores com cota mínima
0,40m em relação ao total do 0,60m em relação ao total do
0,40m até 0,60m até 1,50m
municipio municipio
166 2,04% 256 3,14% 593

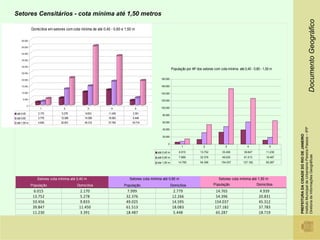

Domicílios em setores com cota mínima de até 0,40 - 0,60 e 1,50 m

50.000

45.000

40.000

35.000

30.000
População por AP dos setores com cota mínima até 0,40 - 0,60 - 1,50 m
25.000

20.000 180.000

15.000 160.000

10.000 140.000

5.000
120.000
0
1 2 3 4 5 100.000

até 0,40 2.170 5.278 9.833 11.450 3.391
80.000
até 0,60 2.779 12.266 14.595 18.083 5.448
até 1,50 m 4.939 20.831 45.312 37.783 18.719 60.000

40.000

20.000

0
1 2 3 4 5

até 0,40 m 6.015 13.752 33.456 39.847 11.230

até 0,60 m 7.999 32.376 49.025 61.513 18.487
ate 1,50 m 14.765 54.396 154.037 127.182 65.287

Setores cota mínima até 0,40 m Setores cota mínima até 0,60 m Setores cota mínima até 1,50 m
População Domicílios População Domicílios População Domicílios
6.015 2.170 7.999 2.779 14.765 4.939
13.752 5.278 32.376 12.266 54.396 20.831
33.456 9.833 49.025 14.595 154.037 45.312
39.847 11.450 61.513 18.083 127.182 37.783
11.230 3.391 18.487 5.448 65.287 18.719

Áreas da AP1 com cotas de até 0,50 - 1,00 - 1,50 – 2,00 – 2,50 metros

Rodoviária

Praça XV - barcas

Santos Dumont


0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

Áreas da AP1 com cotas de até 0,50 - 1,00 - 1,50 – 2,00 – 2,50 metros

Est Tratamento CEDAE


0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

Áreas da AP2 com cotas de até 0,50 - 1,00 - 1,50 – 2,00 - 2,50 metros

Botafogo - praia

Jóquei club

Lagoa - corte

0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

Cotas em metros
0 - 0,5
0,5 - 1,0
1,0- 1,5
1,5 - 2,0
AP2 - Arpoador e Posto 6 - Satélite 2005

2,5 - 3
2,0 - 2,5

Diretoria de Informações Geográficas Documento Geográfico

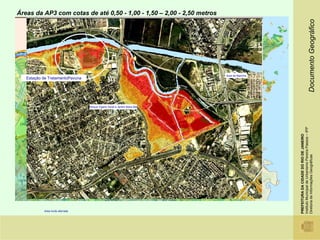

Áreas da AP3 com cotas de até 0,50 - 1,00 - 1,50 – 2,00 - 2,50 metros

Àrea de Marinha
Estação de TratamentoPavuna

Mercado São Sebastião

Parque Vigario Geral e Jardim Beira Mar

Favelas Parque Vigário Geral e Jardim Beira mar


Cotas em metros
0 - 0,5 1,5 - 2,0
0,5 - 1,0 2,0 - 2,5
1,0- 1,5 2,5 - 3

Area muito aterrada

Áreas da AP3 com cotas de até 0,50 - 1,00 - 1,50 – 2,00 metros

Maré Nova Holanda e Baixa do Sapateiro


Refinaria de
Manguinhos
Cotas em metros
0 - 0,5 1,5 - 2,0
0,5 - 1,0 2,0 - 2,5
1,0- 1,5 2,5 - 3

AP3 - edificações em quadras com cota média até 1,50 m - imagem de satélite 2006


Limite das quadras com cota média até 1,50 m Edificações Áreas de favelas


Vila do PAN

CentroMetropolitano
Rio das Pedras


0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

Cotas em metros
0 - 0,5
0,5 - 1,0
Ilha da Gigóia

1,0- 1,5
1,5 - 2,0
2,5 - 3
2,0 - 2,5



Vargem Grande

Recreio dos Bandeirantes


0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

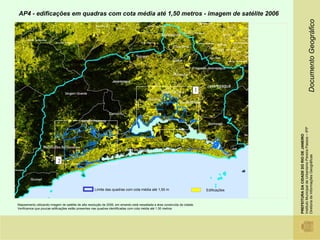

AP4 - edificações em quadras com cota média até 1,50 metros - imagem de satélite 2006

1


2

Limite das quadras com cota média até 1,50 m Edificações

Mapeamento utilizando imagem de satélite de alta resolução de 2006, em amarelo está ressaltada a área construída da cidade.
Verificamos que poucas edificações estão presentes nas quadras identificadas com cota média até 1,50 metros

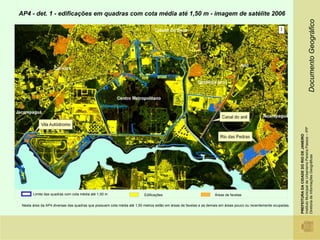

AP4 - det. 1 - edificações em quadras com cota média até 1,50 m - imagem de satélite 2006

1



Nesta área da AP4 diversas das quadras que possuem cota média até 1,50 metros estão em áreas de favelas e as demais em áreas pouco ou recentemente ocupadas.

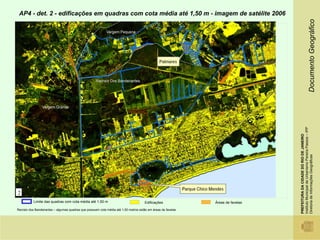

AP4 - det. 2 - edificações em quadras com cota média até 1,50 m - imagem de satélite 2006


2

Recreio dos Bandeirantes – algumas quadras que possuem cota média até 1,50 metros estão em áreas de favelas


Rio Piraquê

Favela Rio Piraquê

Praia da Brisa

Embratel


0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3


Distrito Industrial

Gerdau

Gerdsau

Base Aére de santa Cruz

Thyssen -

CSA

Usina Termelétrica

0 - 0,5 1,0- 1,5 2,0 - 2,5
Cotas em metros
0,5 - 1,0 1,5 - 2,0 2,5 - 3

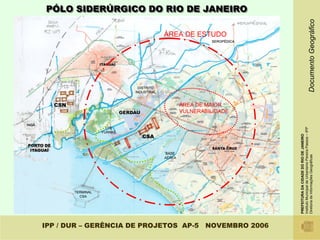

ÁREA DE MAIOR
ÀREA DE ESTUDO

VULNERABILIDADE
PÓLO SIDERÚRGICO DO RIO DE JANEIRO

IPP / DUR – GERÊNCIA DE PROJETOS AP-5 NOVEMBRO 2006


Trechos de Logradouros em setores com cotas mínima até 0,40 - 0,60 - 1,50 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema

P Barra da Tijuca


P. Grumari Setores cota mínima
0,0 - 0,40

0,40 - 0,60

0,60 - 1,50

Logradouros em setores com cotas mínimas até 1,50m

Cotas mínimas Número de Setores trechos de logradouros atingidos total de trechos do município percentual atingido
até a cota 0,40 m 166 4187 80.433 5,21%
até a cota 0,60 m 256 5112 80.433 6,36%
até a cota 1,50 m 593 8414 80.433 10,46%

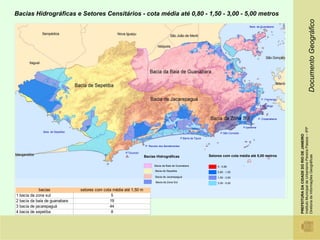

Bacias Hidrográficas e Setores Censitários - cota média até 0,80 - 1,50 - 3,00 - 5,00 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema


P Barra da Tijuca


P. Grumari

Bacias Hidrográficas Setores com cota média até 5,00 metros

Bacia da Baia de Guanabara 0 - 0,80
Bacia de Sepetiba 0,80 - 1,50
Bacia de Jacarepaguá 1,50 - 3,00
Bacia da Zona Sul 3,00 - 5,00

bacias setores com cota média até 1,50 m
1 bacia da zona sul 5
2 bacia da baía de guanabara 19
3 bacia de jacarepaguá 44
4 bacia de sepetiba 8

Áreas ambientalmente protegidas da cidade

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema


P Barra da Tijuca
Áreas protegidas - 2005
APA
P. Grumari APARU

ARIE
Jardim Botânico

Jardim Zoológico

Outras

Parque

Reserva

Tombamento

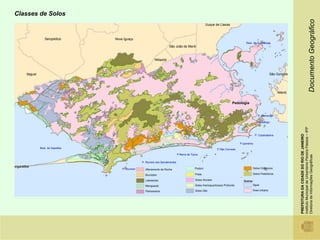

Classes de Solos

Duque de Caxias

Seropédica Nova Iguaçu
Baía de Guanabara
São João de Meriti

Nilópolis

Itaguaí São Gonçalo

Niterói

Pedologia

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema
P Barra da Tijuca

angaratiba Solos Orgânicos
P. Grumari Afloramento de Rocha Podzol

Brunizém Praia Solos Podzólicos

Latossolos Solos Aluviais Outros
Manguezal Solos Arenoquartzosos Profundo Água

Planossolos Solos Glei Área Urbana

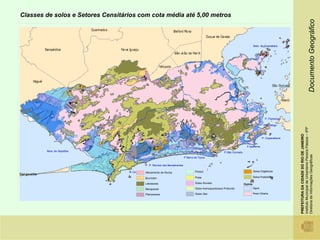

Classes de solos e Setores Censitários com cota média até 5,00 metros

Baía de Guanabara

P. Flamengo

P Botafogo

P. Copacabana

P.Ipanema

P Barra da Tijuca


P. Grumari Afloramento de Rocha Podzol Solos Orgânicos

Brunizém Praia Solos Podzólicos

Latossolos Solos Aluviais Outros
Manguezal Solos Arenoquartzosos Profundo Água

Planossolos Solos Glei Área Urbana

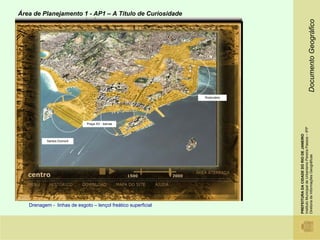

Área de Planejamento 1 - AP1 – A Titulo de Curiosidade

Rodoviária

Praça XV - barcas

Santos Dumont

Drenagem - linhas de esgoto – lençol freático superficial

Área de Planejamento 2 - AP2 - A Titulo de Curiosidade


Sérgio Besserman - A mudança global do clima

Mais conteúdo relacionado

Mais procurados

Semelhante a Sérgio Besserman - A mudança global do clima

Mais de LCA promo

Sérgio Besserman - A mudança global do clima
