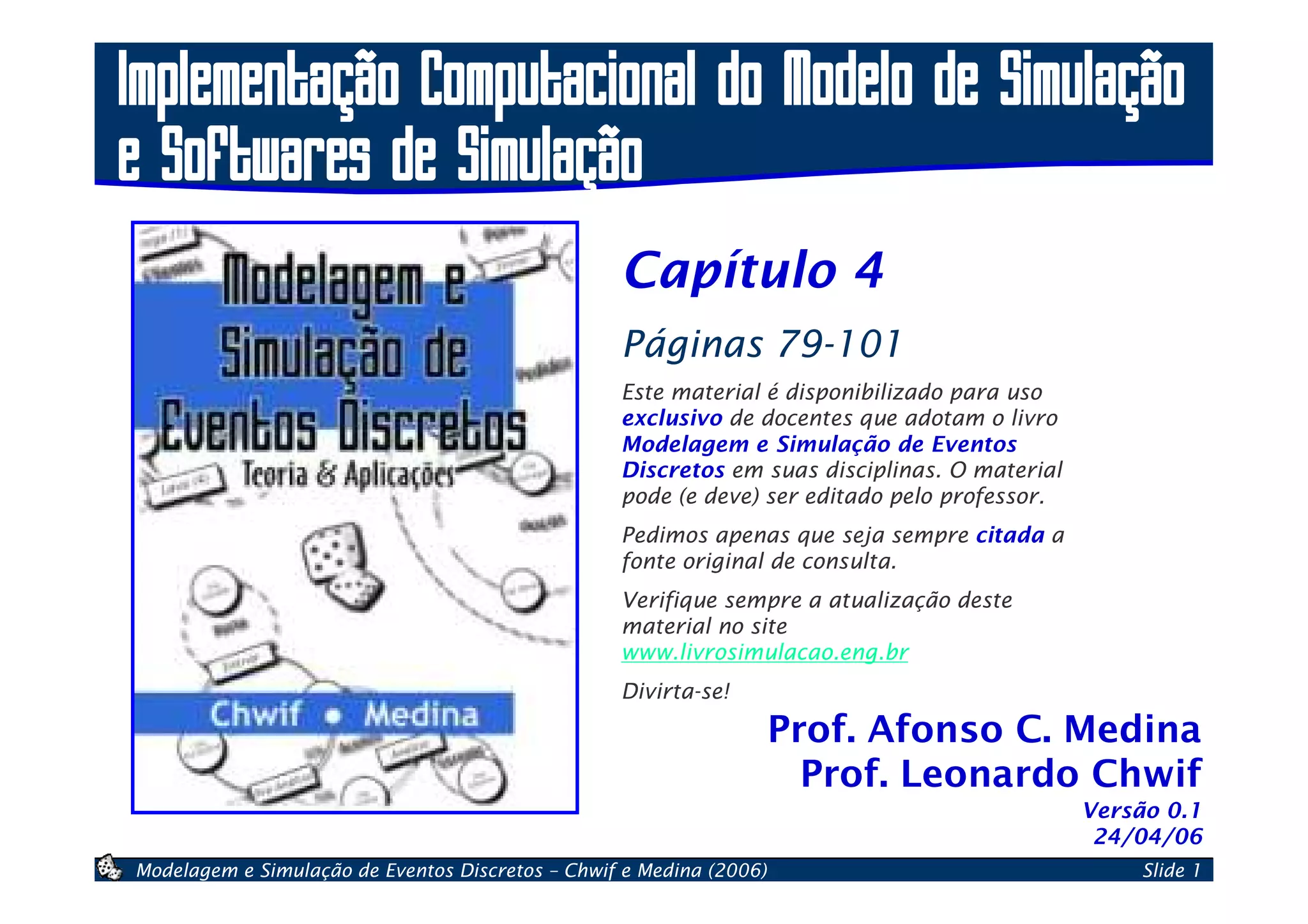

1. Implementação Computacional do Modelo de Simulação
e Softwares de Simulação
Capítulo 4
Páginas 79-101
Este material é disponibilizado para uso
exclusivo de docentes que adotam o livro
Modelagem e Simulação de Eventos
Discretos em suas disciplinas. O material
pode (e deve) ser editado pelo professor.
Pedimos apenas que seja sempre citada a
fonte original de consulta.
Verifique sempre a atualização deste
material no site
www.livrosimulacao.eng.br
Divirta-se!
Prof. Afonso C. Medina
Prof. Leonardo Chwif
Versão 0.1
24/04/06
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 1

2. Evolução dos Softwares de Simulação
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 2

3. Modelo de Fila M/M/1: ACD
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 3

4. Modelo de Fila M/M/1: Fluxograma
Inicialização
Variáveis
Utilização
relógio<=t_max? N Atendente=
100*(soma / t_max)
S
tempo_p_chegadas Processo Atendimento
<tempo_p_término?
Processo Chegada
relógio=tempo_p_ relógio=tempo_p_
chegada termino
Atendente Ocupado Sem Nenhuma Fila Clientes
staus_atendente=0? N
n_clientes_fila>0 N
S Atendente Livre S
Com Fila Clientes
status_atendente=1 Status_atendente=0
n_clientes_fila=n_clientes_fila+1 n_clientes_fila=n_clientes_fila-1
ta=exponencial(8) tempo_p_termino=t_max+1
ta=exponecial(8)
soma=soma+ta soma=soma+ta
tempo_p_termino=relógio + ta tempo_p_termino=relogio+ta
tec=exponencial(10)
tempo_p_chegada=relogio+tec
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 4

5. Modelo de Fila M/M/1: LINSIM-PFD
Initialization()
CreateQ(Q_sai, Infinite)
CreateQ(Q_esp,0)
CreateQ(Q_Atend,1)
CreateQ(Q_Porta,1)
Create_Var(tempo1)
Create_Var(tempo2)
End
C_event(Chegada, Qsize(Q_Sai)>=1 and Qsize(Q_Porta)>=1) {Chegada}
Set_Var(tempo1,E(10))
Schedule(B1, Dequeue(Q_porta),tempo1)
Schedule(B2, Dequeue(Q_sai), tempo1)
End
B_event(B1) {Porta acaba}
Enqueue(Q_Porta, Current, true)
End
B_event(B2)
Enqueue(Q_Esp, current, true)
End
C_event(atendimento,Qsize(Q_esp>=1) and Qsize(Q_Atend)>=1)
Set_Var(tempo2,E(8))
Schedule(B3,Dequeue(Q_esp), tempo2)
Schedule(B4,Dequeue(Q_Atend),tempo2)
End
B_event(B3) { clientes saem do sistema}
Enqueue(Q_sai, current, true)
End
B_event(B4) {atendente termina atendimento}
Enqueue(Q_atend,current, true)
End
Termination(S_time>=10000)
Message(“utilização do atendente = “, utilization(Q_attend))
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 5

6. Modelo de Fila M/M/1: Simul8
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 6

7. Modelo de Fila M/M/1: Arena
Entrada Atendimento Saida
0 0
0
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 7

8. Modelo de Fila M/M/1: Extend
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 8

9. Efeitos 3D em Modelos 2d
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 9

10. Animação/Custo
Custo
Simuladores
3-D
Linguagens
de Simulação
Simuladores 2-D
Linguagens
de Simulação
Qualidade Imagem/Animação
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 10

11. Tabela Comparativa
ome do Software:
Versão:
Fabricante:
Peso ota Total
Classe Características
(1 a 3) (1-5) ( ota x Peso)
Software barato
Animação “progressiva”
Características
Bugs e crashes
desejáveis gerais
Reputação companhia
Fácil uso
Subtotal 1 (S1):
Peso ota Total
Classe Características
(1 a 3) (1-5) ( ota x Peso)
Módulo run-time
Módulo análise de dados de entrada
Módulo de análise estatística dos resultados
Módulo de otimização
Capacidade de geração de arquivos
Módulos incorporados
multimídia
Debbuger
Integração com outros softwares (CAD,
Excel, Visio etc.)
Funções de dist. probabilidades
Subtotal 2 (S2):
Peso ota Total
Classe Características
(1 a 3) (1-5) ( ota x Peso)
Capacidade de construção de templates
Construção de modelos Capacidade de merge
Capacidade de modelagem hierárquica
Capacidade de modelagem por objetos
Subtotal 3 (S3):
Peso ota Total
Classe Características
(1 a 3) (1-5) ( ota x Peso)
Bom manual (impresso/help on-line)
Suporte e Sites úteis e atualizados
documentação Treinamento
Conferência de usuários
Subtotal 4 (S4):
Peso Classe Total
Classe Subtotais
(1-3) (Peso x Subt)
1. Características gerais S1=
2. Módulos incorporados S2=
3. Construção de modelos S3=
4. Documentação e suporte S4=
Total Geral:
Modelagem e Simulação de Eventos Discretos – Chwif e Medina (2006) Slide 11

12. Mais Informações
OR/MS Today:
http://lionhrtpub.com/orms/ormssurveys.html
Pesquisa com softwares do mercado
ARGESIM http://www.argesim.org/comparisons/index.html
Realiza comparação de desempenho entre softwares
diferentes aplicados a um mesmo modelo
Um monte de links para fornecedores, cursos, etc.
http://www.livrosimulacao.eng.br/links.html#links
