O documento descreve dois produtos de iluminação da Light Tech - o Small LED e o Smart LED. Ambos usam LEDs que duram 100 mil horas e oferecem 12 programas de iluminação. Enquanto o Small LED ilumina áreas pequenas, o Smart LED substitui holofotes convencionais.

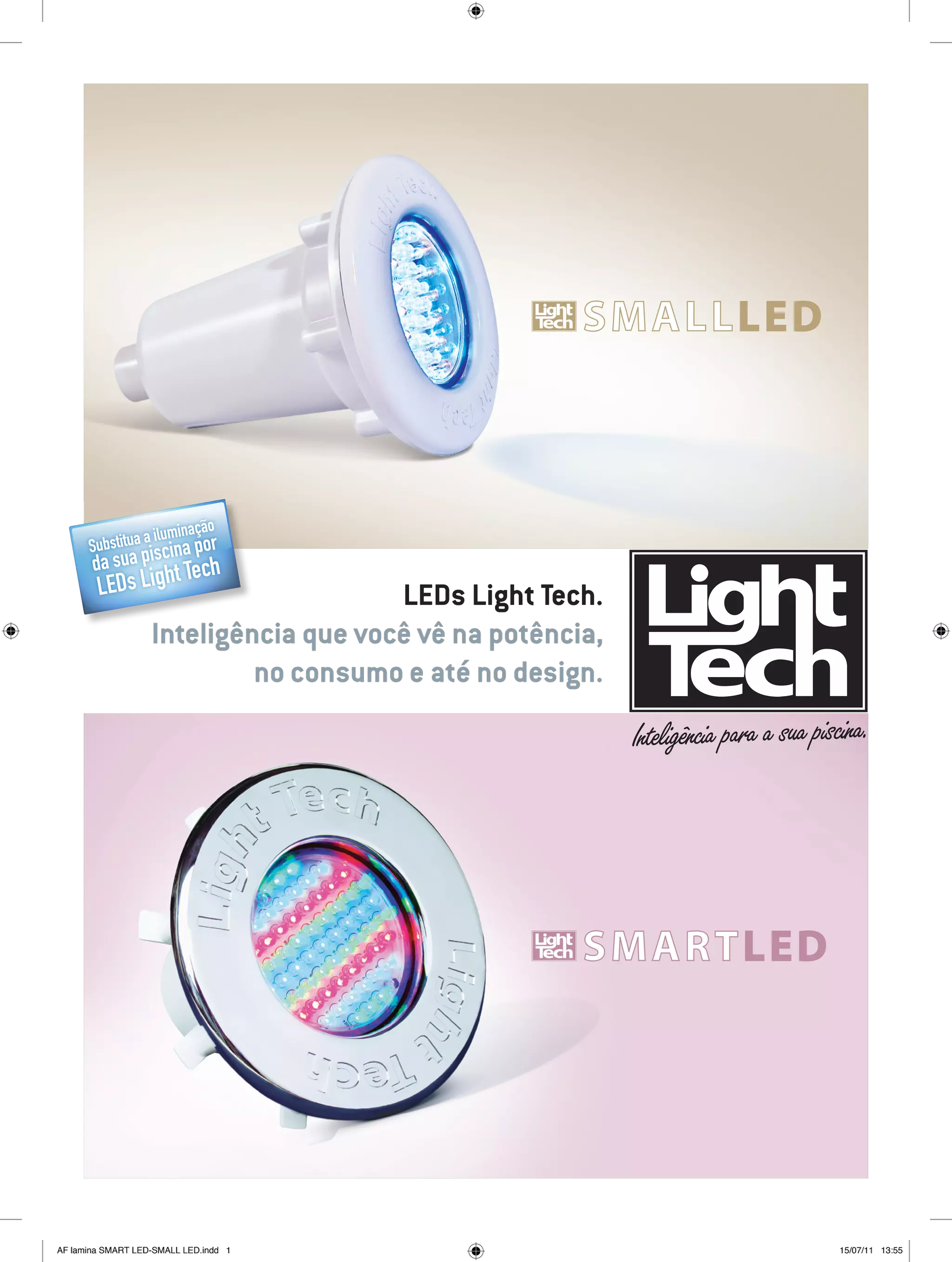

1. ão
a iluminaç or
Substitua cina p
da sua pis t Tech
LEDs Ligh
LEDs Light Tech.
Inteligência que você vê na potência,
no consumo e até no design.
AF lamina SMART LED-SMALL LED.indd 1 15/07/11 13:55

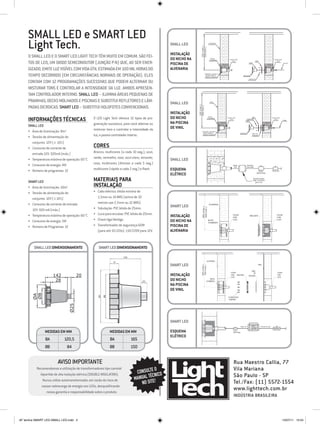

2. SMALL LED e SMART LED
Light Tech. SMAll LED ALVENARIA
650 (máx.)
550 (mín.)
Instalação
O Small Led e o Smart Led Light Tech têm muito em comum. São fei-
do nicho na NICHO
CHUMBADO COLAR COM COLAR COM
tos de LED, um diodo semicondutor (junção P-N) que, ao ser ener- piscina de
LUVA
COPO
ARO LUVA
gizado, emite luz visível com vida útil estimada em 100 mil horas do alvenaria
tempo decorrido (em circunstâncias normais de operação). eles ATENÇÃO: DEIXAR O
NICHO RENTE À
PAREDE ACABADA
MOLDURA
PARAFUSO
contam com 12 programações sucessivas que podem alternar ou
misturar tons e controlar a intensidade da luz. Ambos apresen-
tam controlador interno. Small Led – ilumina áreas pequenas de
prainhas, decks molhados e piscinas e Substitui refletores e lâm- SMAll LED VINIL
padas dicroicas. Smart Led – substitui holofotes convencionais.
650 (máx.)
550 (mín.)
Instalação
Informações Técnicas O LED Light Tech oferece 12 tipos de pro- do nicho NICHO
CHUMBADO COLAR COM
LUVA
ARO
PARAFUSO
COLAR COM
LUVA
CABO
na piscina
COPO
Small LED gramação sucessiva, para você alternar ou
misturar tons e controlar a intensidade da de vinil
• Área de iluminação: 8m² ATENÇÃO: DEIXAR O
NICHO RENTE À MOLDURA
luz, e possui controlador interno.
ANEL DE
PAREDE ACABADA
• Tensão de alimentação do
VEDAÇÃO
conjunto: 12V (± 10%)
• Consumo de corrente de Cores
entrada 12V: 320mA (máx.) Branco, multicores (a cada 10 seg.), azul,
verde, vermelho, roxo, azul-claro, amarelo,
• Temperatura máxima de operação: 60 °C SMAll LED
• Consumo de energia: 4W rosa, multicores (dimmer a cada 5 seg.) Saída Entrada
12V de Rede
• Número de programas: 12 multicores (rápido a cada 2 seg.) e flash. Esquema Botão Disjuntor
elétrico liga/desliga
Smart LED Materiais para Transformador
60W 110/220V
Instalação
para 12V
• Área de iluminação: 10m2
• Tensão de alimentação do • Cabo elétrico: bitola mínima de
conjunto: 12V (±10%) 1,5mm ou 14 AWG (acima de 10
• Consumo de corrente de entrada metros use 2,5mm ou 12 AWG).
• Tubulação: PVC bitola de 25mm.
SMArt LED
12V: 500 mA (máx.)
• Luva para encaixe: PVC bitola de 25mm.
• Temperatura máxima de operação: 60 °C Instalação
• Consumo de energia: 5W • Chave liga/desliga. do nicho na
• Número de Programas: 12 • Transformador de segurança 60W piscina de
(para até 10 LEDs): 110/220V para 12V. alvenaria
SMAll led DIMENSIONAMENTO SMART led DIMENSIONAMENTO
SMArt LED
142 20 Instalação
28 do nicho
na piscina
de vinil
ØB
ØA
Ø25
SMArt LED
Medidas EM MM Medidas EM MM Esquema
elétrico
ØA 120,5 ØA 165
Øb 84 Øb 150
Aviso Importante Rua Maestro Callia, 77
Recomendamos a utilização de transformadores tipo carretel O Vila Mariana
CONSULTE ICO
bipartido de alta isolação elétrica (DOUBLE INSULATION).
TÉCN
MANUAL E!
São Paulo - SP
Nunca utilize autotransformador, em razão do risco de
NO SIT Tel./Fax: (11) 5572-1554
causar sobrecarga de energia nos LEDs, desqualificando
nossa garantia e responsabilidade sobre o produto.
www.lighttech.com.br
Indústria Brasileira
