O documento descreve um sistema de iluminação LED para piscinas da marca Light Tech, apresentando suas especificações técnicas, cores disponíveis, materiais necessários para instalação e instruções de instalação.

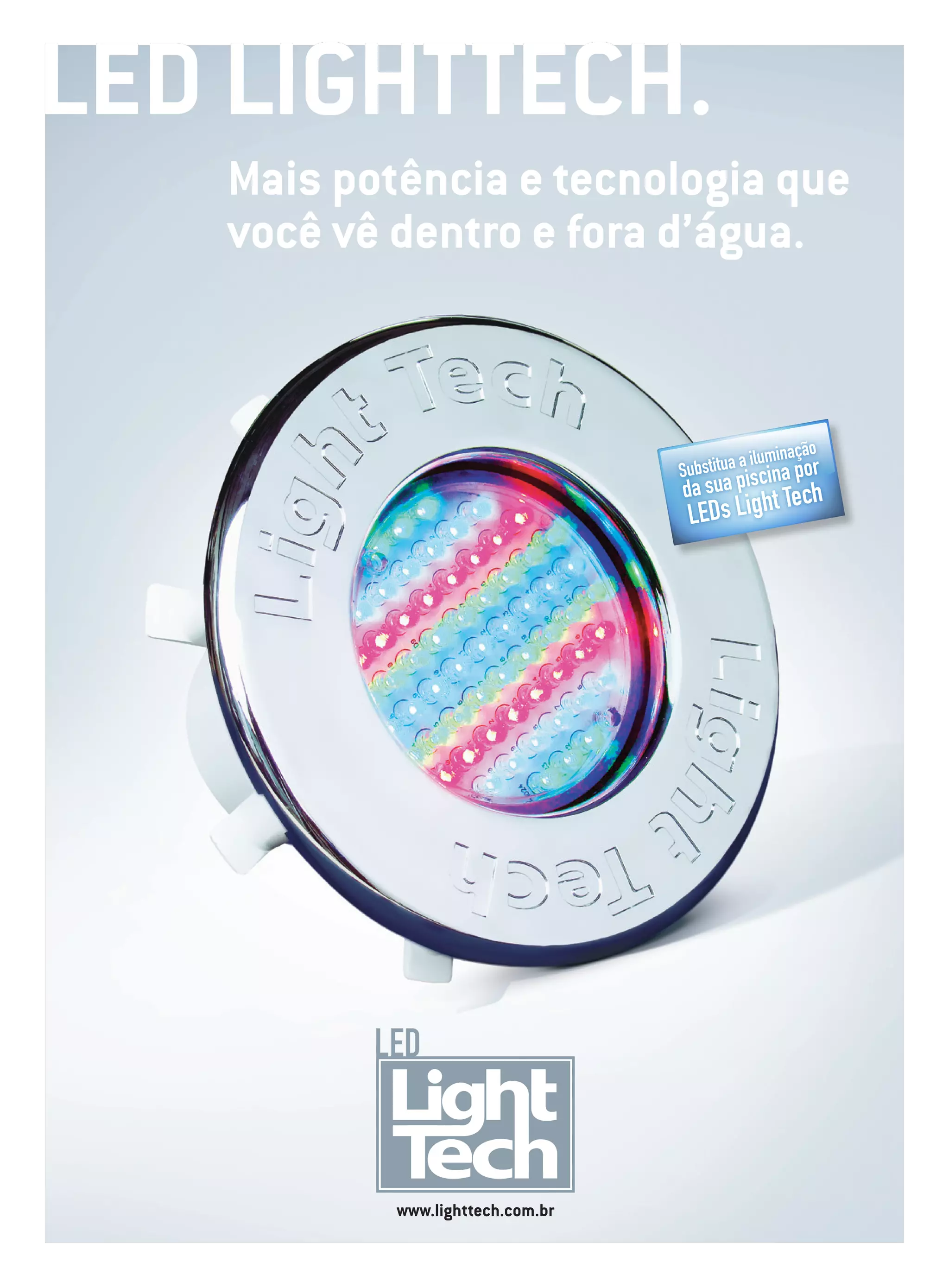

1. LED LightTech.
Mais potência e tecnologia que
você vê dentro e fora d’água.
ão
a iluminaç or
Substitua ina p
d a sua pisc Tech
LED s Light
LED
www.lighttech.com.br

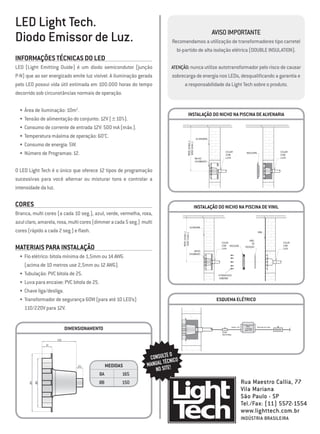

2. LED Light Tech.
Aviso Importante
Diodo Emissor de Luz. Recomendamos a utilização de transformadores tipo carretel
bi-partido de alta isolação elétrica (DOUBLE INSULATION).
Informações Técnicas do LED
LED (Light Emitting Duide) é um diodo semicondutor (junção ATENÇÃO: nunca utilize autotransformador pelo risco de causar
P-N) que ao ser energizado emite luz visível. A iluminação gerada sobrecarga de energia nos LEDs, desqualificando a garantia e
pelo LED possui vida útil estimada em 100.000 horas do tempo a responsabilidade da Light Tech sobre o produto.
decorrido sob circunstâncias normais de operação.
• Área de iluminação: 10m2.
Instalação do nicho na piscina de alvenaria
• Tensão de alimentação do conjunto: 12V (±10%).
• Consumo de corrente de entrada 12V: 500 mA (máx.).
• Temperatura máxima de operação: 60°C.
• Consumo de energia: 5W.
• Número de Programas: 12.
O LED Light Tech é o único que oferece 12 tipos de programação
sucessivas para você alternar ou misturar tons e controlar a
intensidade da luz.
Cores Instalação do nicho na piscina de vinil
Branca, multi cores (a cada 10 seg.), azul, verde, vermelha, roxa,
azul claro, amarela, rosa, multi cores (dimmer a cada 5 seg.) multi
cores (rápido a cada 2 seg.) e flash.
Materiais para Instalação
• Fio elétrico: bitola mínima de 1,5mm ou 14 AWG
(acima de 10 metros use 2,5mm ou 12 AWG).
• Tubulação: PVC bitola de 25.
• Luva para encaixe: PVC bitola de 25.
• Chave liga/desliga.
• Transformador de segurança 60W (para até 10 LED’s) Esquema elétrico
110/220V para 12V.
DIMENSIONAMENTO
O
CONSULTE ICO
É CN
Medidas MANUAL T E!
NO SIT
ØA 165
Øb 150 Rua Maestro Callia, 77
Vila Mariana
São Paulo - SP
Tel./Fax: (11) 5572-1554
www.lighttech.com.br
Indústria Brasileira
