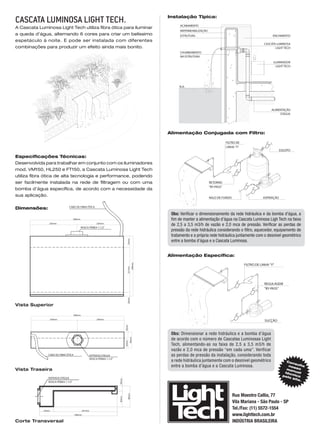

2. Instalação Típica:
CASCATA LUMINOSA Light Tech. ACABAMENTO
A Cascata Luminosa Light Tech utiliza fibra ótica para iluminar
IMPERMEABILIZAÇÃO
a queda d’água, alternando 6 cores para criar um belíssimo ESTRUTURA ENCHIMENTO
espetáculo à noite. E pode ser instalada com diferentes
CASCATA LUMINOSA
combinações para produzir um efeito ainda mais bonito. LIGHT TECH
CHUMBAMENTO
NA ESTRUTURA
ILUMINADOR
LIGHT TECH
N.A.
ALIMENTAÇÃO
D'ÁGUA
Alimentação Conjugada com Filtro:
FILTRO DE
LINHA "Y"
ESGOTO
Especificações Técnicas:
Desenvolvida para trabalhar em conjunto com os iluminadores
mod. VM150, HL250 e FT150, a Cascata Luminosa Light Tech
utiliza fibra ótica de alta tecnologia e performance, podendo
ser facilmente instalada na rede de filtragem ou com uma RETORNO
"BY-PASS"
bomba d’água específica, de acordo com a necessidade da
sua aplicação.
RALO DE FUNDO ASPIRAÇÃO
Dimensões: CABO DE FIBRA ÓTICA
Obs: Verificar o dimensionamento da rede hidráulica e da bomba d’água, a
500mm fim de manter a alimentação d’água na Cascata Luminosa Ligh Tech na faixa
250mm 250mm
de 2,5 a 3,5 m3/h de vazão e 2,0 mca de pressão. Verificar as perdas de
ROSCA FÊMEA 1.1/2"
pressão da rede hidráulica considerando o filtro, aquecedor, equipamento de
tratamento e a própria rede hidráulica juntamente com o desnível geométrico
entre a bomba d’água e a Cascata Luminosa.
55mm
Alimentação Específica:
296mm
FILTRO DE LINHA "Y"
221mm
REGULAGEM
"BY-PASS"
20mm
Vista Superior
500mm
250mm 250mm
SUCÇÃO
30mm
Obs: Dimensionar a rede hidráulica e a bomba d’água
de acordo com o número de Cascatas Luminosas Light
80mm
50mm
Tech, alimentando-as na faixa de 2,5 a 3,5 m3/h de
vazão e 2,0 mca de pressão “em cada uma”. Verificar
CABO DE FIBRA ÓTICA ENTRADA D'ÁGUA as perdas de pressão da instalação, considerando toda
ROSCA FÊMEA 1.1/2"
a rede hidráulica juntamente com o desnível geométrico Con
s
entre a bomba d’água e a Cascata Luminosa. nos ulte
Vista Traseira ma so
nua
téc l
pel nico
ENTRADA D'ÁGUA os
ite.
20mm
ROSCA FÊMEA 1.1/2"
Rua Maestro Callia, 77
80mm
60mm
Vila Mariana - São Paulo - SP
55mm 241mm
Tel./Fax: (11) 5572-1554
296mm www.lighttech.com.br
Corte Transversal INDÚSTRIA BRASILEIRA
