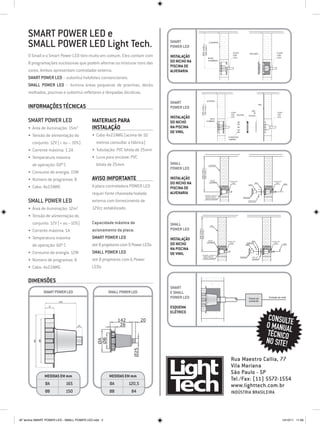

2. SMART POWER LED e
SMALL POWER LED Light Tech. SMArt
power LED
O Small e o Smart Power LED têm muito em comum. Eles contam com Instalação
8 programações sucessivas que podem alternar ou misturar tons das do nicho na
piscina de
cores. Ambos apresentam controlador externo. alvenaria
Smart Power LED – substitui holofotes convencionais.
Small Power LED – ilumina áreas pequenas de prainhas, decks
molhados, piscinas e substitui refletores e lâmpadas dicróicas.
SMArt
Informações Técnicas power LED
Instalação
Smart Power LED Materiais para do nicho
• Área de iluminação: 15m2 Instalação na piscina
de vinil
• Tensão de alimentação do • Cabo 4x22AWG (acima de 10
conjunto: 12V (+ ou – 10%) metros consultar a fábrica)
• Corrente máxima: 1.2A • Tubulação: PVC bitola de 25mm
• Temperatura máxima • Luva para encaixe: PVC
de operação: 60º C bitola de 25mm SMAll ALVENARIA
Power LED
650 (máx.)
550 (mín.)
• Consumo de energia: 15W
• Número de programas: 8 Aviso Importante Instalação NICHO
do nicho na CHUMBADO COLAR COM COLAR COM
LUVA ARO LUVA
CABO
• Cabo: 4x22AWG A placa controladora POWER LED piscina de
COPO
requer fonte chaveada/isolada alvenaria ATENÇÃO: DEIXAR O
NICHO RENTE À MOLDURA
Small Power LED
PAREDE ACABADA
externa com fornecimento de PARAFUSO
• Área de iluminação: 12m2 12Vcc estabilizado.
• Tensão de alimentação do
conjunto: 12V (+ ou –10%) Capacidade máxima de SMAll VINIL
• Corrente máxima: 1A acionamento da placa: power LED
650 (máx.)
550 (mín.)
• Temperatura máxima Smart Power LED Instalação NICHO
COLAR COM ARO COLAR COM
do nicho
CHUMBADO
até 8 projetores com 9 Power LEDs
LUVA PARAFUSO LUVA
de operação: 60º C COPO
CABO
na piscina
• Consumo de energia: 12W Small Power LED de vinil ATENÇÃO: DEIXAR O
NICHO RENTE À MOLDURA ANEL DE
• Número de programas: 8 até 8 projetores com 6 Power PAREDE ACABADA
VEDAÇÃO
• Cabo: 4x22AWG LEDs
Dimensões
SMArt
SMART power led SMAll power led e small
power LED Painel de Entrada da rede
comando
Esquema
elétrico
142 20 CONSULTE
28 O MANUAL
TÉCNICO
NO SITE!
ØB
ØA
Ø25
