O documento fornece instruções e opções de produtos para a instalação de iluminação em piscinas utilizando as linhas Pratic e Plano Universal da Sodramar, apresentando soluções para diferentes tipos de instalações e orientações para compra e montagem dos conjuntos.

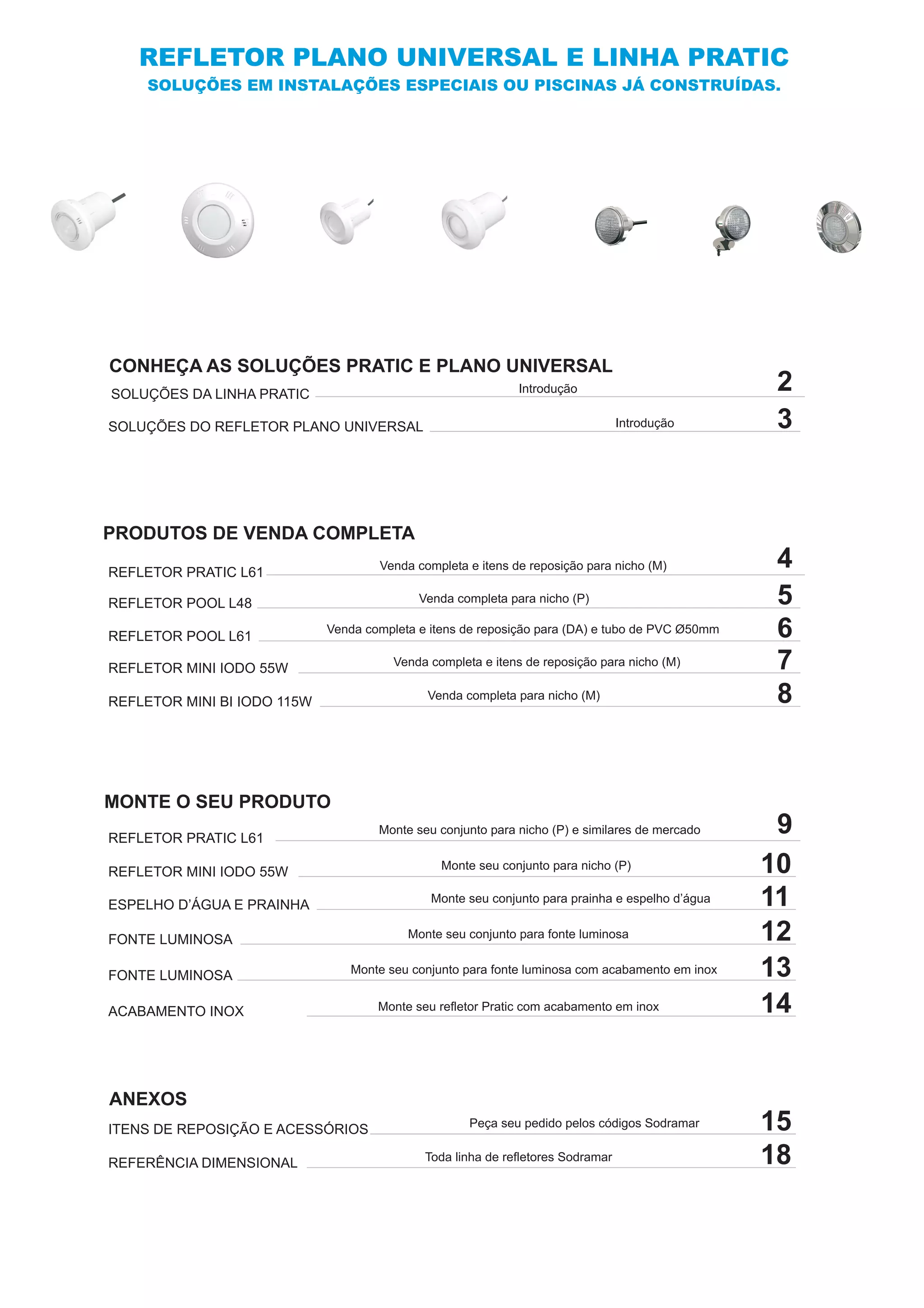

1. REFLETOR PLANO UNIVERSAL E LINHA PRATIC
SOLUÇÕES EM INSTALAÇÕES ESPECIAIS OU PISCINAS JÁ CONSTRUÍDAS.
CONHEÇA AS SOLUÇÕES PRATIC E PLANO UNIVERSAL
SOLUÇÕES DA LINHA PRATIC Introdução 2
SOLUÇÕES DO REFLETOR PLANO UNIVERSAL Introdução 3
PRODUTOS DE VENDA COMPLETA
REFLETOR PRATIC L61
Venda completa e itens de reposição para nicho (M) 4
REFLETOR POOL L48 Venda completa para nicho (P) 5
REFLETOR POOL L61
Venda completa e itens de reposição para (DA) e tubo de PVC Ø50mm 6
REFLETOR MINI IODO 55W Venda completa e itens de reposição para nicho (M) 7
REFLETOR MINI BI IODO 115W Venda completa para nicho (M) 8
MONTE O SEU PRODUTO
REFLETOR PRATIC L61
Monte seu conjunto para nicho (P) e similares de mercado 9
REFLETOR MINI IODO 55W Monte seu conjunto para nicho (P) 10
ESPELHO D’ÁGUA E PRAINHA Monte seu conjunto para prainha e espelho d’água 11
FONTE LUMINOSA Monte seu conjunto para fonte luminosa 12
FONTE LUMINOSA Monte seu conjunto para fonte luminosa com acabamento em inox 13

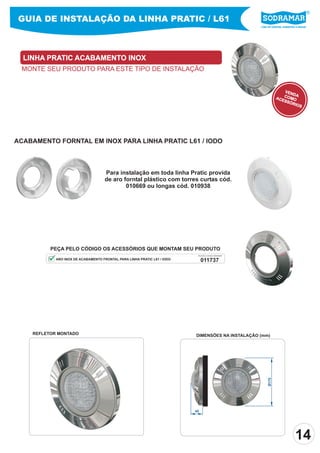

ACABAMENTO INOX Monte seu refletor Pratic com acabamento em inox 14
ANEXOS

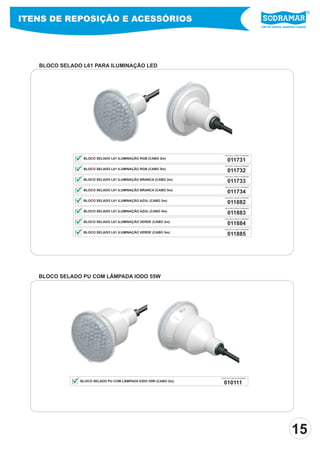

ITENS DE REPOSIÇÃO E ACESSÓRIOS Peça seu pedido pelos códigos Sodramar 15

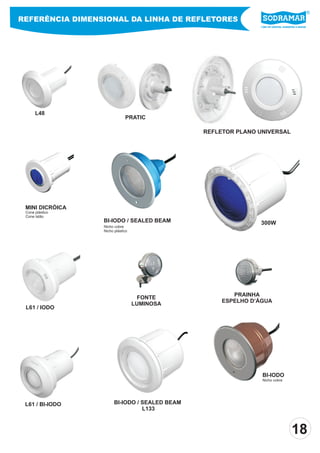

REFERÊNCIA DIMENSIONAL Toda linha de refletores Sodramar 18

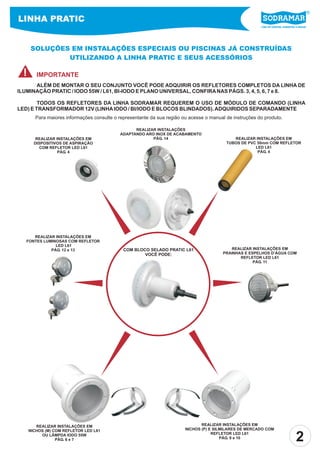

2. LINHA PRATIC
Líder em piscinas, acessórios e saunas
SOLUÇÕES EM INSTALAÇÕES ESPECIAIS OU PISCINAS JÁ CONSTRUÍDAS
UTILIZANDO A LINHA PRATIC E SEUS ACESSÓRIOS
! IMPORTANTE
ALÉM DE MONTAR O SEU CONJUNTO VOCÊ PODE ADQUIRIR OS REFLETORES COMPLETOS DA LINHA DE
ILUMINAÇÃO PRATIC / IODO 55W / L61, BI-IODO E PLANO UNIVERSAL, CONFIRA NAS PÁGS. 3, 4, 5, 6, 7 e 8.
TODOS OS REFLETORES DA LINHA SODRAMAR REQUEREM O USO DE MÓDULO DE COMANDO (LINHA
LED) E TRANSFORMADOR 12V (LINHA IODO / BI/IODO E BLOCOS BLINDADOS). ADQUIRIDOS SEPARADAMENTE
Para maiores informações consulte o representante da sua região ou acesse o manual de instruções do produto.
REALIZAR INSTALAÇÕES
ADAPTANDO ARO INOX DE ACABAMENTO
REALIZAR INSTALAÇÕES EM PÁG. 14 REALIZAR INSTALAÇÕES EM
DISPOSITIVOS DE ASPIRAÇÃO TUBOS DE PVC 50mm COM REFLETOR
COM REFLETOR LED L61 LED L61
PÁG. 4 PÁG. 4
REALIZAR INSTALAÇÕES EM
FONTES LUMINOSAS COM REFLETOR
LED L61
PÁG. 12 e 13 COM BLOCO SELADO PRATIC L61 REALIZAR INSTALAÇÕES EM
VOCÊ PODE: PRAINHAS E ESPELHOS D’ÁGUA COM
REFLETOR LED L61
PÁG. 11
REALIZAR INSTALAÇÕES EM REALIZAR INSTALAÇÕES EM
NICHOS (M) COM REFLETOR LED L61 NICHOS (P) E SILMILARES DE MERCADO COM
OU LÂMPDA IODO 55W
PÁG. 6 e 7
REFLETOR LED L61
PÁG. 9 e 10
2

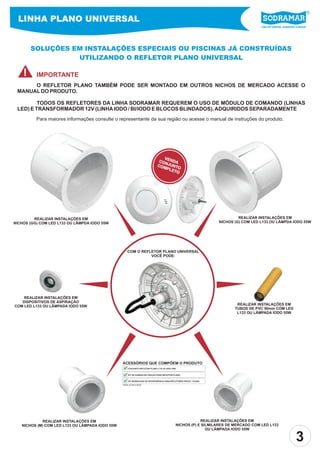

3. LINHA PLANO UNIVERSAL
Líder em piscinas, acessórios e saunas
SOLUÇÕES EM INSTALAÇÕES ESPECIAIS OU PISCINAS JÁ CONSTRUÍDAS
UTILIZANDO O REFLETOR PLANO UNIVERSAL
! IMPORTANTE
O REFLETOR PLANO TAMBÉM PODE SER MONTADO EM OUTROS NICHOS DE MERCADO ACESSE O
MANUAL DO PRODUTO.
TODOS OS REFLETORES DA LINHA SODRAMAR REQUEREM O USO DE MÓDULO DE COMANDO (LINHAS
LED) E TRANSFORMADOR 12V (LINHA IODO / BI/IODO E BLOCOS BLINDADOS). ADQUIRIDOS SEPARADAMENTE
Para maiores informações consulte o representante da sua região ou acesse o manual de instruções do produto.
VE
CON NDA
COM JUNTO
PLE
TO
REALIZAR INSTALAÇÕES EM REALIZAR INSTALAÇÕES EM
NICHOS (GG) COM LED L133 OU LÂMPDA IODO 55W NICHOS (G) COM LED L133 OU LÂMPDA IODO 55W
COM O REFLETOR PLANO UNIVERSAL
VOCÊ PODE:
REALIZAR INSTALAÇÕES EM
DISPOSITIVOS DE ASPIRAÇÃO
COM LED L133 OU LÂMPADA IODO 55W REALIZAR INSTALAÇÕES EM
TUBOS DE PVC 50mm COM LED
L133 OU LÂMPADA IODO 55W
ACESSÓRIOS QUE COMPÔEM O PRODUTO
CONJUNTO REFLETOR PLANO L133 OU IODO 55W
KIT DE GARRAS DE FIXAÇÃO PARA REFLETOR PLANO
KIT BORRACHAS DE INTERFERÊNCIA PARA REFLETORES PRATIC / PLANO
ITENS JÁ INCLUSOS
REALIZAR INSTALAÇÕES EM REALIZAR INSTALAÇÕES EM
NICHOS (M) COM LED L133 OU LÂMPADA IODO 55W NICHOS (P) E SILMILARES DE MERCADO COM LED L133
OU LÂMPADA IODO 55W
3

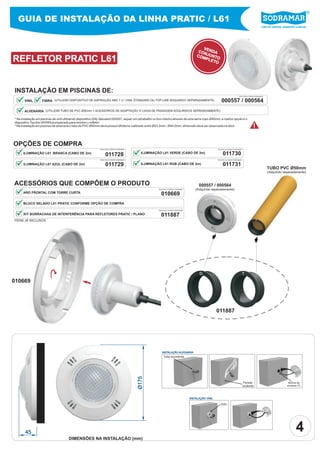

4. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
VE
CON NDA
COM JUNTO
REFLETOR PRATIC L61 PLE
TO
INSTALAÇÃO EM PISCINAS DE:
PEÇA PELO CÓDIGO SODRAMAR
VINIL FIBRA (UTILIZAR DISPOSITIVO DE ASPIRAÇÃO ABS 1 ½” VINIL STANDARD OU TOP LINE ADQUIRIDO SEPARADAMENTE) 000557 / 000564
ALVENARIA (UTILIZAR TUBO DE PVC Ø50mm + ACESSÓRIOS DE ADAPTAÇÃO À CAIXA DE PASSAGEM ADQUIRIDOS SEPARADAMENTE).
* Na instalação em piscinas de vinil utilizando dispositivo (DA) Standard 000557, requer um retrabalho no furo interno através de uma serra copo Ø40mm, a melhor opção é o
dispositivo Top line 000564 já preparado para receber o refletor.
* Na instalação em piscinas de alvenaria o tubo de PVC Ø50mm deve possuir Øinterno calibrado entre Ø43.2mm - Ø44.0mm, dimensão deve ser observada na obra. !
OPÇÕES DE COMPRA
PEÇA PELO CÓDIGO SODRAMAR PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO L61 BRANCA (CABO DE 2m)
011728 ILUMINAÇÃO L61 VERDE (CABO DE 2m) 011730
PEÇA PELO CÓDIGO SODRAMAR PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO L61 AZUL (CABO DE 2m) 011729 ILUMINAÇÃO L61 RGB (CABO DE 2m) 011731
TUBO PVC Ø50mm
(Adquirido separadamente)
ACESSÓRIOS QUE COMPÔEM O PRODUTO 000557 / 000564
PEÇA PELO CÓDIGO SODRAMAR (Adquirido separadamente)
ARO FRONTAL COM TORRE CURTA
010669
BLOCO SELADO L61 PRATIC CONFORME OPÇÃO DE COMPRA
D
PEÇA PELO CÓDIGO SODRAMAR
KIT BORRACHAS DE INTERFERÊNCIA PARA REFLETORES PRATIC / PLANO 011887
ITENS JÁ INCLUSOS T
D T
010669
011887
INSTALAÇÃO ALVENARIA
Tubo excedente
Ø175
Parede Bucha de
acabada encaixe (T)
INSTALAÇÃO VINIL
(DA)
45 4
DIMENSÕES NA INSTALAÇÃO (mm)

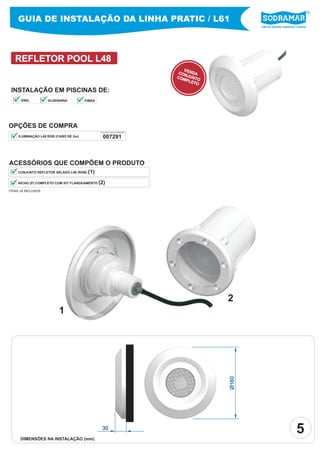

5. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
REFLETOR POOL L48
VE
CON NDA
COM JUNTO
PLE
TO
INSTALAÇÃO EM PISCINAS DE:
VINIL ALVENARIA FIBRA
OPÇÕES DE COMPRA
PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO L48 RGB (CABO DE 2m) 007291
ACESSÓRIOS QUE COMPÕEM O PRODUTO
CONJUNTO REFLETOR SELADO L48 (RGB) (1)
NICHO (P) COMPLETO COM KIT FLANGEAMENTO (2)
ITENS JÁ INCLUSOS
2
1
Ø160
DIMENSÕES NA INSTALAÇÃO (mm)
30
5

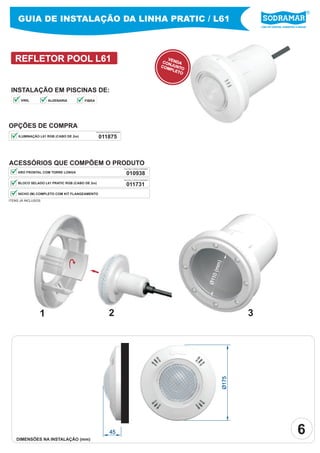

6. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
REFLETOR POOL L61 VE
CON NDA
COM JUNTO
PLE
TO
INSTALAÇÃO EM PISCINAS DE:
VINIL ALVENARIA FIBRA
OPÇÕES DE COMPRA
PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO L61 RGB (CABO DE 2m) 011875
ACESSÓRIOS QUE COMPÕEM O PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRE LONGA 010938
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 PRATIC RGB (CABO DE 2m)
011731
NICHO (M) COMPLETO COM KIT FLANGEAMENTO
ITENS JÁ INCLUSOS
)
mm0(
Ø11
1 2 3
Ø175
DIMENSÕES NA INSTALAÇÃO (mm)
45 6

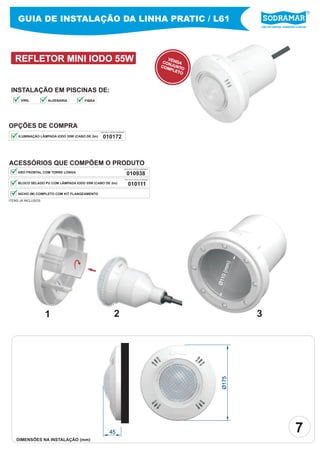

7. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
REFLETOR MINI IODO 55W VE
CON NDA
COM JUNTO
PLE
TO
INSTALAÇÃO EM PISCINAS DE:
VINIL ALVENARIA FIBRA
OPÇÕES DE COMPRA
PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO LÂMPADA IODO 55W (CABO DE 2m) 010172
ACESSÓRIOS QUE COMPÕEM O PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRE LONGA
010938
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO PU COM LÂMPADA IODO 55W (CABO DE 2m) 010111
NICHO (M) COMPLETO COM KIT FLANGEAMENTO
ITENS JÁ INCLUSOS
)
mm0(
Ø11
1 2 3
Ø175
45 7
DIMENSÕES NA INSTALAÇÃO (mm)

8. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
REFLETOR MINI BI-IODO / L61 VE
CON NDA
COM JUNTO
VEDAÇÃO POR PARAFUSOS E GUARNIÇÃO PLE
TO
INSTALAÇÃO EM PISCINAS DE:
VINIL ALVENARIA FIBRA
OPÇÕES DE COMPRA
PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO LÂMPADA BI-IODO 115W (CABO DE 2m) 001503
PEÇA PELO CÓDIGO SODRAMAR
ILUMINAÇÃO RGB (CABO DE 2m) 007292
ACESSÓRIOS QUE COMPÕEM O PRODUTO
CONJUNTO REFLETOR CONFORME OPÇÃO DE COMPRA “VEDAÇÃO PARAFUSOS / GUARNIÇÃO” (1)
NICHO (M) COMPLETO COM KIT FLANGEAMENTO (2)
ITENS JÁ INCLUSOS
)
mm0(
Ø11
1 2
Ø180
DIMENSÕES NA INSTALAÇÃO (mm)
56
8

9. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC L61 PARA NICHO (P) OU SILIMARES
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
INSTALAÇÃO EM PISCINAS DE:
VINIL ALVENARIA FIBRA VEN
DA
ACE COMO
SSÓ
R IO
S
Nichos com Ø70 a Ø95 (mm)
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRES CURTAS 010938
PEÇA PELO CÓDIGO SODRAMAR
ADAPTADOR PRATIC PARA NICHO (P) E SIMILARES Ø70mm A Ø95mm. 011888
QUAL O TIPO DE ILUMINAÇÃO E A METRAGEM DE CABO DESEJADA
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 2m)
011731
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 5m)
011732
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 2m)
011733
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 5m)
011734
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 2m)
011882
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 5m)
011883
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 2m)
011884
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 5m)
011885
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
010938
Nichos com Ø70 a Ø95 (mm)
011888
9
45
Bloco selado L61 Pratic
(conforme desejado)

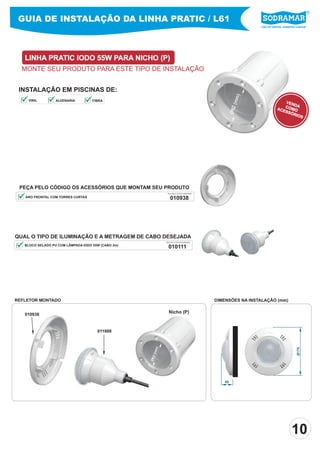

10. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC IODO 55W PARA NICHO (P)
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
INSTALAÇÃO EM PISCINAS DE:
)
mm
VINIL ALVENARIA FIBRA VEN
DA
(
ACE COMO
Ø82
SSÓ
R IO
S
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRES CURTAS 010938
QUAL O TIPO DE ILUMINAÇÃO E A METRAGEM DE CABO DESEJADA
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO PU COM LÂMPADA IODO 55W (CABO 2m)
010111
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
010938
Nicho (P)
011888
)
Ø175
mm(
Ø82
45
10

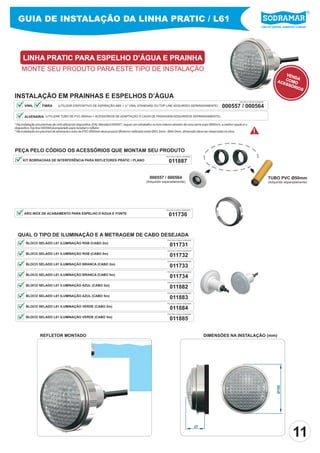

11. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC PARA ESPELHO D’ÁGUA E PRAINHA
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
VEN
DA
ACE COMO
SSÓ
RIO
S
INSTALAÇÃO EM PRAINHAS E ESPELHOS D’ÁGUA
PEÇA PELO CÓDIGO SODRAMAR
VINIL FIBRA (UTILIZAR DISPOSITIVO DE ASPIRAÇÃO ABS 1 ½” VINIL STANDARD OU TOP LINE ADQUIRIDO SEPARADAMENTE) 000557 / 000564
ALVENARIA (UTILIZAR TUBO DE PVC Ø50mm + ACESSÓRIOS DE ADAPTAÇÃO À CAIXA DE PASSAGEM ADQUIRIDOS SEPARADAMENTE).
D
* Na instalação em piscinas de vinil utilizando dispositivo (DA) Standard 000557, requer um retrabalho no furo interno através de uma serra copo Ø40mm, a melhor opção é o
dispositivo Top line 000564 já preparado para receber o refletor. T
* Na instalação em piscinas de alvenaria o tubo de PVC Ø50mm deve possuir Øinterno calibrado entre Ø43.2mm - Ø44.0mm, dimensão deve ser observada na obra. !
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO D T
PEÇA PELO CÓDIGO SODRAMAR
KIT BORRACHAS DE INTERFERÊNCIA PARA REFLETORES PRATIC / PLANO 011887
000557 / 000564 TUBO PVC Ø50mm
(Adquirido separadamente) (Adquirido separadamente)
PEÇA PELO CÓDIGO SODRAMAR
ARO INOX DE ACABAMENTO PARA ESPELHO D’ÁGUA E FONTE 011736
QUAL O TIPO DE ILUMINAÇÃO E A METRAGEM DE CABO DESEJADA
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 2m)
011731
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 5m)
011732
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 2m)
011733
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 5m)
011734
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 2m)
011882
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 5m)
011883
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 2m)
011884
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 5m)
011885
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
Ø100
11
27

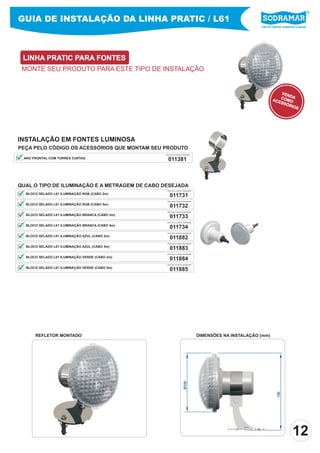

12. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC PARA FONTES
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
VEN
DA
ACE COMO
SSÓ
RIO
S
INSTALAÇÃO EM FONTES LUMINOSA
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRES CURTAS 011381
QUAL O TIPO DE ILUMINAÇÃO E A METRAGEM DE CABO DESEJADA
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 2m)
011731
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 5m)
011732
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 2m)
011733
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 5m)
011734
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 2m)
011882
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 5m)
011883
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 2m)
011884
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 5m)
011885
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
Ø100
130
12

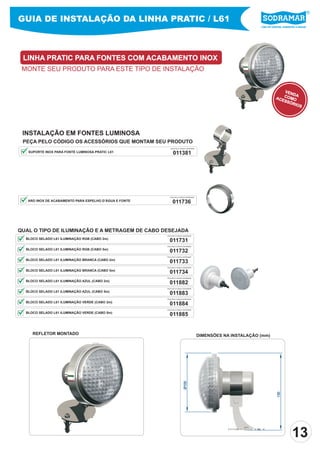

13. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC PARA FONTES COM ACABAMENTO INOX
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
VEN
DA
ACE COMO
SSÓ
RIO
S
INSTALAÇÃO EM FONTES LUMINOSA
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
SUPORTE INOX PARA FONTE LUMINOSA PRATIC L61 011381
PEÇA PELO CÓDIGO SODRAMAR
ARO INOX DE ACABAMENTO PARA ESPELHO D’ÁGUA E FONTE 011736
QUAL O TIPO DE ILUMINAÇÃO E A METRAGEM DE CABO DESEJADA
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 2m)
011731
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 5m)
011732
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 2m)
011733
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 5m)
011734
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 2m)
011882
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 5m)
011883
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 2m)
011884
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 5m)
011885
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
Ø100
130
13

14. GUIA DE INSTALAÇÃO DA LINHA PRATIC / L61
Líder em piscinas, acessórios e saunas
LINHA PRATIC ACABAMENTO INOX
MONTE SEU PRODUTO PARA ESTE TIPO DE INSTALAÇÃO
VEN
DA
ACE COMO
SSÓ
RIO
S
ACABAMENTO FORNTAL EM INOX PARA LINHA PRATIC L61 / IODO
Para instalação em toda linha Pratic provida
de aro forntal plástico com torres curtas cód.
010669 ou longas cód. 010938
PEÇA PELO CÓDIGO OS ACESSÓRIOS QUE MONTAM SEU PRODUTO
PEÇA PELO CÓDIGO SODRAMAR
ARO INOX DE ACABAMENTO FRONTAL PARA LINHA PRATIC L61 / IODO 011737
REFLETOR MONTADO DIMENSÕES NA INSTALAÇÃO (mm)
Ø175
45
14

15. ITENS DE REPOSIÇÃO E ACESSÓRIOS
Líder em piscinas, acessórios e saunas
BLOCO SELADO L61 PARA ILUMINAÇÃO LED
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 2m)
011731
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO RGB (CABO 5m)
011732
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 2m)
011733
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO BRANCA (CABO 5m)
011734
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 2m)
011882
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO AZUL (CABO 5m)
011883
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 2m)
011884
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO L61 ILUMINAÇÃO VERDE (CABO 5m)
011885
BLOCO SELADO PU COM LÂMPADA IODO 55W
PEÇA PELO CÓDIGO SODRAMAR
BLOCO SELADO PU COM LÂMPADA IODO 55W (CABO 2m)
010111
15

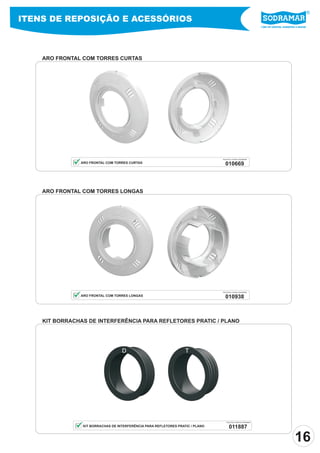

16. ITENS DE REPOSIÇÃO E ACESSÓRIOS
Líder em piscinas, acessórios e saunas
ARO FRONTAL COM TORRES CURTAS
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRES CURTAS 010669
ARO FRONTAL COM TORRES LONGAS
PEÇA PELO CÓDIGO SODRAMAR
ARO FRONTAL COM TORRES LONGAS 010938
KIT BORRACHAS DE INTERFERÊNCIA PARA REFLETORES PRATIC / PLANO
D T
PEÇA PELO CÓDIGO SODRAMAR
KIT BORRACHAS DE INTERFERÊNCIA PARA REFLETORES PRATIC / PLANO 011887
16

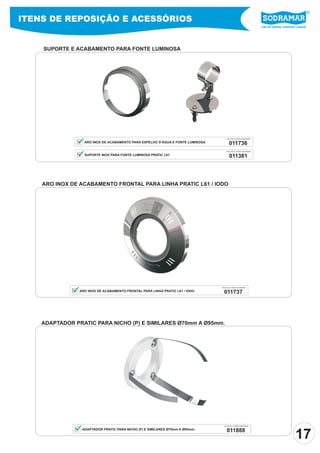

17. ITENS DE REPOSIÇÃO E ACESSÓRIOS
Líder em piscinas, acessórios e saunas
SUPORTE E ACABAMENTO PARA FONTE LUMINOSA
PEÇA PELO CÓDIGO SODRAMAR
ARO INOX DE ACABAMENTO PARA ESPELHO D’ÁGUA E FONTE LUMINOSA 011736
PEÇA PELO CÓDIGO SODRAMAR
SUPORTE INOX PARA FONTE LUMINOSA PRATIC L61 011381
ARO INOX DE ACABAMENTO FRONTAL PARA LINHA PRATIC L61 / IODO
PEÇA PELO CÓDIGO SODRAMAR
ARO INOX DE ACABAMENTO FRONTAL PARA LINHA PRATIC L61 / IODO 011737
ADAPTADOR PRATIC PARA NICHO (P) E SIMILARES Ø70mm A Ø95mm.
PEÇA PELO CÓDIGO SODRAMAR
011888
17
ADAPTADOR PRATIC PARA NICHO (P) E SIMILARES Ø70mm A Ø95mm.

18. REFERÊNCIA DIMENSIONAL DA LINHA DE REFLETORES
Líder em piscinas, acessórios e saunas
L48
PRATIC
REFLETOR PLANO UNIVERSAL
MINI DICRÓICA
Cone plástico
Cone latão
BI-IODO / SEALED BEAM 300W
Nicho cobre
Nicho plástico
PRAINHA
FONTE
ESPELHO D’ÁGUA
LUMINOSA
L61 / IODO
BI-IODO
Nicho cobre
L61 / BI-IODO BI-IODO / SEALED BEAM
L133
18
