Sessão nº1
Este documento resume os principais pontos discutidos na primeira sessão de um curso sobre processos de maquinação. A sessão abordou a importância da higiene e segurança no trabalho, os processos de maquinação, a programação e as linguagens de programação utilizadas.
Sessão nº1
- 1. Curso – Construçõesmetalomecânicas - Maquinação O Formador: Franck Ramalho 11 de Fevereiro de 2014 Processos de maquinação Maquinação Sessão nº1 Higiene e Segurança no Trabalho Introdução à Programação

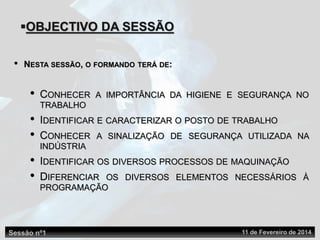

- 2. OBJECTIVO DA SESSÃO •NESTA SESSÃO, O FORMANDO TERÁ DE: • CONHECER A IMPORTÂNCIA DA HIGIENE E SEGURANÇA NO TRABALHO • IDENTIFICAR E CARACTERIZAR O POSTO DE TRABALHO • CONHECER A SINALIZAÇÃO DE SEGURANÇA UTILIZADA NA INDÚSTRIA • IDENTIFICAR OS DIVERSOS PROCESSOS DE MAQUINAÇÃO • DIFERENCIAR OS DIVERSOS ELEMENTOS NECESSÁRIOS À PROGRAMAÇÃO Sessão nº1 11 de Fevereiro de 2014

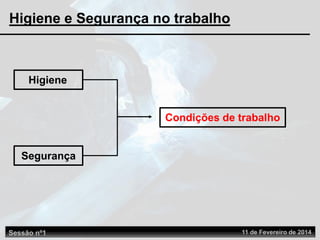

- 3. Sessão nº1 11de Fevereiro de 2014 Higiene e Segurança no trabalho Higiene Segurança Condições de trabalho
- 4. Sessão nº1 11de Fevereiro de 2014 Higiene no trabalho Doenças profissionais Acidentes de trabalho Procura combater Segurança no trabalho
- 5. Sessão nº1 11de Fevereiro de 2014 Condições perigosas Máquinas e Ferramentas Organização Principais fatores Ações perigosas Ambiente físico Não cumprir ordens Tipo de trabalho Método de trabalho Tipo de acidentes

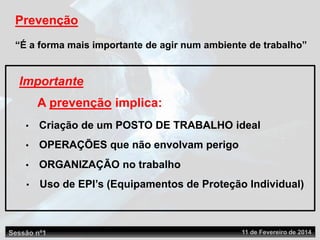

- 6. Sessão nº1 11de Fevereiro de 2014 Prevenção “É a forma mais importante de agir num ambiente de trabalho” • Criação de um POSTO DE TRABALHO ideal • OPERAÇÕES que não envolvam perigo Importante • Uso de EPI’s (Equipamentos de Proteção Individual) • ORGANIZAÇÃO no trabalho A prevenção implica:

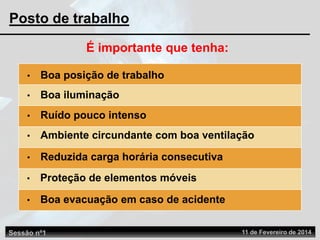

- 7. Sessão nº1 11de Fevereiro de 2014 Posto de trabalho É importante que tenha: • Boa posição de trabalho • Boa iluminação • Ruído pouco intenso • Ambiente circundante com boa ventilação • Reduzida carga horária consecutiva • Proteção de elementos móveis • Boa evacuação em caso de acidente
- 8. Sessão nº1 11de Fevereiro de 2014 SINALIZAÇÃO DE SEGURANÇA
- 9. Sessão nº1 11de Fevereiro de 2014 Sinais de Perigo
- 10. Sessão nº1 11de Fevereiro de 2014 Sinais de Proibição
- 11. Sessão nº1 11de Fevereiro de 2014 Sinais de Obrigação

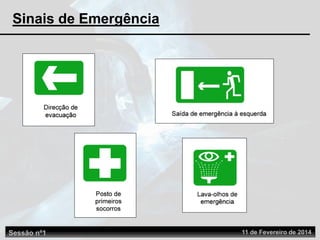

- 12. Sessão nº1 11de Fevereiro de 2014 Sinais de Emergência
- 13. Sessão nº1 11de Fevereiro de 2014 Equipamentos de Proteção Individual (EPI’s)
- 14. Sessão nº1 11de Fevereiro de 2014 PROCESSOS DE FABRICO

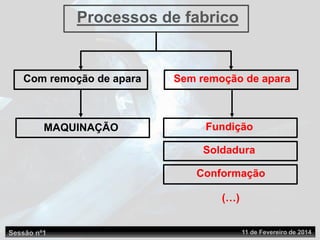

- 15. Sessão nº1 11de Fevereiro de 2014 Processos de fabrico Sem remoção de aparaCom remoção de apara MAQUINAÇÃO Fundição Soldadura Conformação (…)
- 16. Sessão nº1 11de Fevereiro de 2014 Sem remoção de apara
- 17. Sessão nº1 11de Fevereiro de 2014

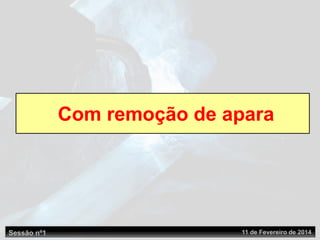

- 18. Sessão nº1 11de Fevereiro de 2014 Com remoção de apara
- 19. Sessão nº1 11de Fevereiro de 2014

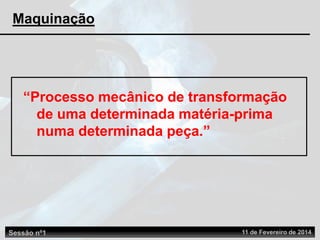

- 20. “Processo mecânico detransformação de uma determinada matéria-prima numa determinada peça.” Sessão nº1 11 de Fevereiro de 2014 Maquinação

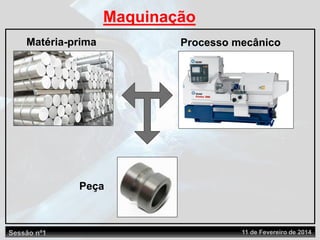

- 21. Sessão nº1 11de Fevereiro de 2014 Matéria-prima Maquinação Processo mecânico Peça

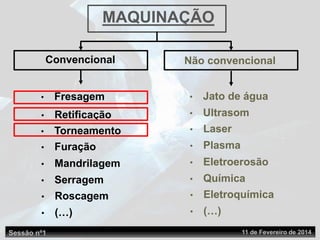

- 22. Sessão nº1 11de Fevereiro de 2014 MAQUINAÇÃO Não convencionalConvencional • Torneamento • Fresagem • Retificação • Furação • Mandrilagem • Serragem • Roscagem • (…) • Jato de água • Ultrasom • Laser • Plasma • Eletroerosão • Química • Eletroquímica • (…)

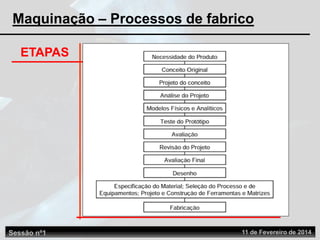

- 23. Sessão nº1 11de Fevereiro de 2014 ETAPAS Maquinação – Processos de fabrico

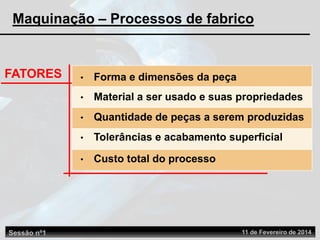

- 24. Sessão nº1 11de Fevereiro de 2014 Maquinação – Processos de fabrico • Forma e dimensões da peça • Material a ser usado e suas propriedades • Quantidade de peças a serem produzidas • Tolerâncias e acabamento superficial • Custo total do processo FATORES

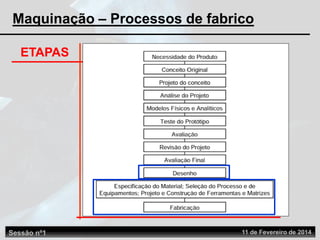

- 25. Sessão nº1 11de Fevereiro de 2014 ETAPAS Maquinação – Processos de fabrico
- 26. Sessão nº1 11de Fevereiro de 2014 PROGRAMAÇÃO

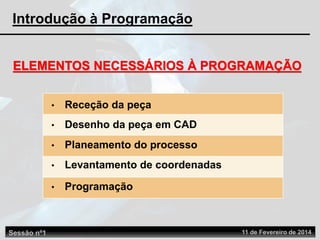

- 27. Sessão nº1 11de Fevereiro de 2014 Introdução à Programação ELEMENTOS NECESSÁRIOS À PROGRAMAÇÃO • Receção da peça • Desenho da peça em CAD • Planeamento do processo • Levantamento de coordenadas • Programação

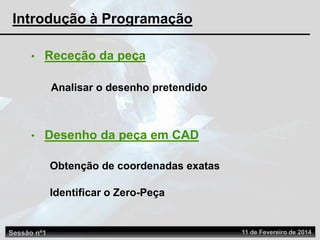

- 28. Analisar o desenhopretendido • Receção da peça • Desenho da peça em CAD Obtenção de coordenadas exatas Identificar o Zero-Peça Introdução à Programação Sessão nº1 11 de Fevereiro de 2014

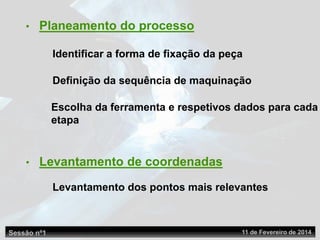

- 29. Identificar a formade fixação da peça Definição da sequência de maquinação Escolha da ferramenta e respetivos dados para cada etapa • Planeamento do processo • Levantamento de coordenadas Levantamento dos pontos mais relevantes Sessão nº1 11 de Fevereiro de 2014
- 30. Juntar todos osdados anteriores • Programação Escrever o programa Sessão nº1 11 de Fevereiro de 2014

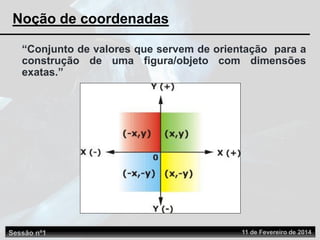

- 31. “Conjunto de valoresque servem de orientação para a construção de uma figura/objeto com dimensões exatas.” Noção de coordenadas Sessão nº1 11 de Fevereiro de 2014
- 32. • Coordenadas Absolutas •Coordenadas Relativas (Incrementais) Sessão nº1 11 de Fevereiro de 2014 Tipos de coordenadas
- 33. Exercício Sessão nº1 11de Fevereiro de 2014

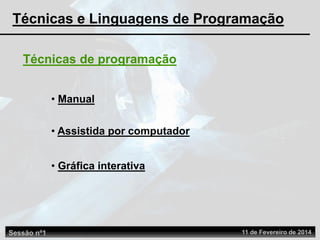

- 34. • Manual • Assistidapor computador Técnicas de programação • Gráfica interativa Técnicas e Linguagens de Programação Sessão nº1 11 de Fevereiro de 2014
- 35. • APT (AutomaticProgramed Tool) • EIA/ISO (Linguagem de Códigos) • ADAPT (Adaptação da APT) • Outras variantes da APT (Electronics Industry Association - International Organization for Standardization) Linguagens de programação Técnicas e Linguagens de Programação Sessão nº1 11 de Fevereiro de 2014

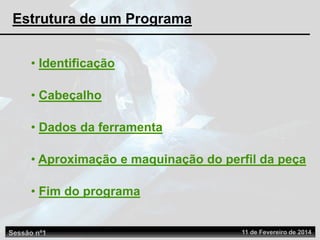

- 36. • Identificação • Cabeçalho •Dados da ferramenta • Aproximação e maquinação do perfil da peça • Fim do programa Estrutura de um Programa Sessão nº1 11 de Fevereiro de 2014

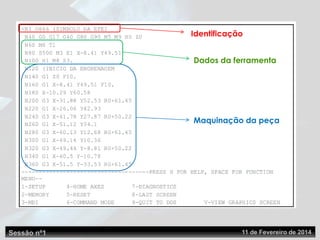

- 37. Identificação Dados da ferramenta Maquinaçãoda peça Sessão nº1 11 de Fevereiro de 2014

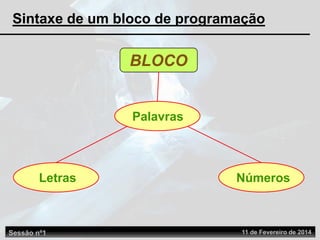

- 38. BLOCO Palavras Letras Números Sessão nº111 de Fevereiro de 2014 Sintaxe de um bloco de programação

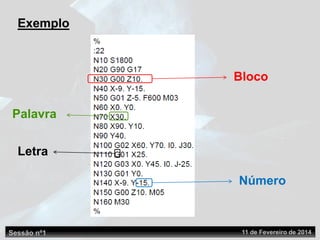

- 39. Exemplo Bloco Número Palavra Letra Sessão nº1 11de Fevereiro de 2014

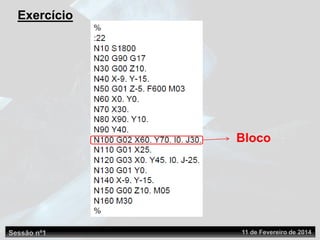

- 40. Bloco Exercício Sessão nº1 11de Fevereiro de 2014

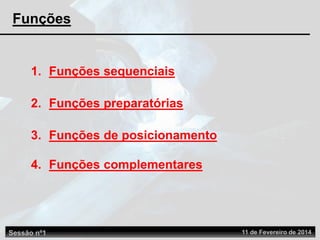

- 41. 2. Funções preparatórias 3.Funções de posicionamento 1. Funções sequenciais 4. Funções complementares Sessão nº1 11 de Fevereiro de 2014 Funções

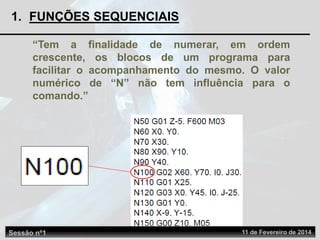

- 42. 1. FUNÇÕES SEQUENCIAIS “Tema finalidade de numerar, em ordem crescente, os blocos de um programa para facilitar o acompanhamento do mesmo. O valor numérico de “N” não tem influência para o comando.” Sessão nº1 11 de Fevereiro de 2014
- 43. 2. FUNÇÕES PREPARATÓRIAS “Éa função que damos ao comando e à máquina “o que fazer”, preparando-a para uma determinada operação (deslocamento linear, circular, etc.)” Sessão nº1 11 de Fevereiro de 2014

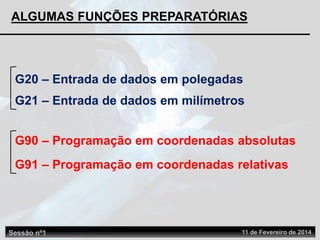

- 44. ALGUMAS FUNÇÕES PREPARATÓRIAS G90– Programação em coordenadas absolutas G91 – Programação em coordenadas relativas G20 – Entrada de dados em polegadas G21 – Entrada de dados em milímetros Sessão nº1 11 de Fevereiro de 2014

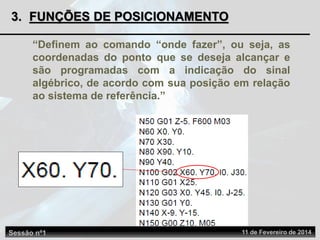

- 45. 3. FUNÇÕES DEPOSICIONAMENTO “Definem ao comando “onde fazer”, ou seja, as coordenadas do ponto que se deseja alcançar e são programadas com a indicação do sinal algébrico, de acordo com sua posição em relação ao sistema de referência.” Sessão nº1 11 de Fevereiro de 2014

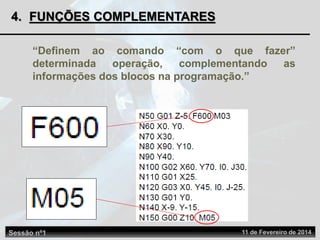

- 46. 4. FUNÇÕES COMPLEMENTARES “Definemao comando “com o que fazer” determinada operação, complementando as informações dos blocos na programação.” Sessão nº1 11 de Fevereiro de 2014

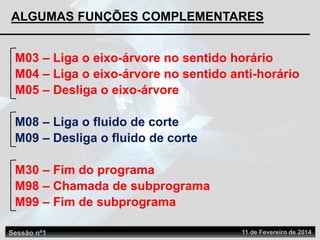

- 47. ALGUMAS FUNÇÕES COMPLEMENTARES M03– Liga o eixo-árvore no sentido horário M08 – Liga o fluido de corte M09 – Desliga o fluido de corte M30 – Fim do programa M04 – Liga o eixo-árvore no sentido anti-horário M05 – Desliga o eixo-árvore M98 – Chamada de subprograma M99 – Fim de subprograma Sessão nº1 11 de Fevereiro de 2014

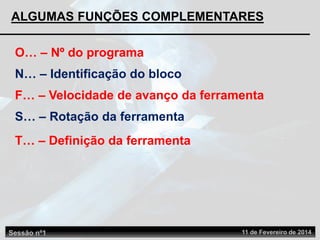

- 48. ALGUMAS FUNÇÕES COMPLEMENTARES F…– Velocidade de avanço da ferramenta S… – Rotação da ferramenta O… – Nº do programa N… – Identificação do bloco T… – Definição da ferramenta Sessão nº1 11 de Fevereiro de 2014

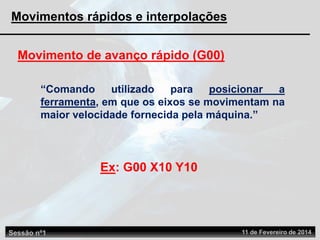

- 49. Movimento de avançorápido (G00) “Comando utilizado para posicionar a ferramenta, em que os eixos se movimentam na maior velocidade fornecida pela máquina.” Ex: G00 X10 Y10 Sessão nº1 11 de Fevereiro de 2014 Movimentos rápidos e interpolações
- 50. Interpolação linear (G01) “Comandoutilizado para movimentar a ferramenta num plano, de uma forma linear, com velocidade de avanço controlada pelo parâmetro F.” Ex: G01 X20 Y30 Sessão nº1 11 de Fevereiro de 2014 Movimentos rápidos e interpolações

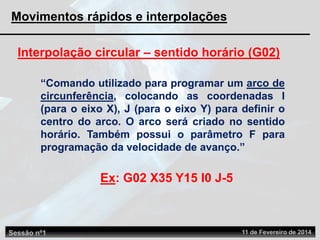

- 51. Interpolação circular –sentido horário (G02) “Comando utilizado para programar um arco de circunferência, colocando as coordenadas I (para o eixo X), J (para o eixo Y) para definir o centro do arco. O arco será criado no sentido horário. Também possui o parâmetro F para programação da velocidade de avanço.” Ex: G02 X35 Y15 I0 J-5 Sessão nº1 11 de Fevereiro de 2014 Movimentos rápidos e interpolações
- 52. Interpolação circular –sentido anti-horário (G03) “Comando utilizado para programar um arco de circunferência, colocando as coordenadas I (para o eixo X), J (para o eixo Y) para definir o centro do arco. O arco será criado no sentido anti-horário. Também possui o parâmetro F para programação da velocidade de avanço.” Ex: G03 X10 Y-5 I-5 J0 Sessão nº1 11 de Fevereiro de 2014 Movimentos rápidos e interpolações
