O documento descreve os principais componentes e funcionamento de sistemas de transmissão em veículos, incluindo embreagem, caixa de mudanças manual e automática, eixo cardan, diferencial e sistema planetário. É explicado como a relação de engrenagens transmite a rotação do motor para movimentar as rodas.

1. SISTEMA DE EMBREAGEM

2. SISTEMA DE EMBREAGEM

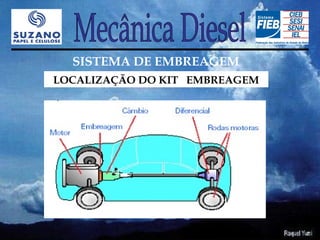

LOCALIZAÇÃO DO KIT EMBREAGEM

3. SISTEMA DE EMBREAGEM

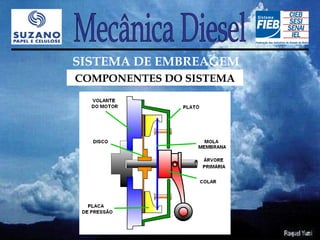

COMPONENTES DO SISTEMA

4. SISTEMA DE EMBREAGEM

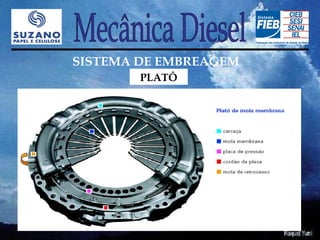

PLATÔ

5. SISTEMA DE EMBREAGEM

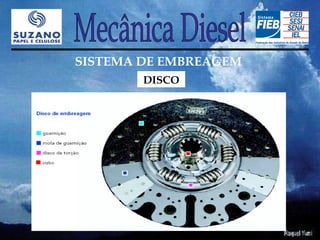

DISCO

6. SISTEMA DE EMBREAGEM

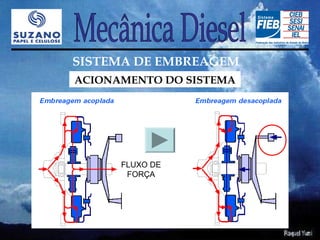

ACIONAMENTO DO SISTEMA
FLUXO DE
FORÇA

7. SISTEMA DE EMBREAGEM
FIM

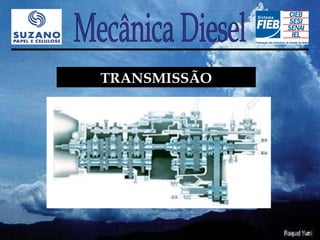

8. TRANSMISSÃO

9. TRANSMISSÃO

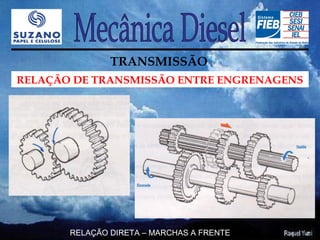

RELAÇÃO DE TRANSMISSÃO ENTRE ENGRENAGENS
RELAÇÃO DIRETA – MARCHAS A FRENTE

10. TRANSMISSÃO
RELAÇÃO DE TRANSMISSÃO ENTRE ENGRENAGENS
RELAÇÃO DIRETA – MARCHA RÉ

11. TRANSMISSÃO

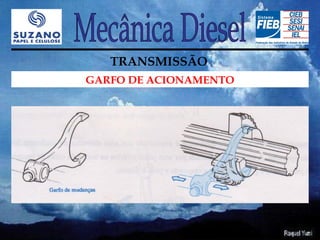

GARFO DE ACIONAMENTO

12. TRANSMISSÃO

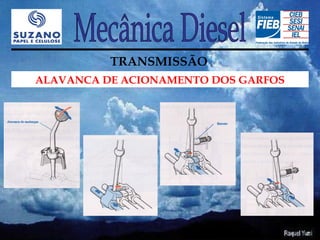

ALAVANCA DE ACIONAMENTO DOS GARFOS

13. TRANSMISSÃO

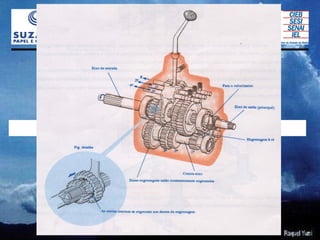

TRANSMISSÃO SINCRONIZADA

14. TRANSMISSÃO

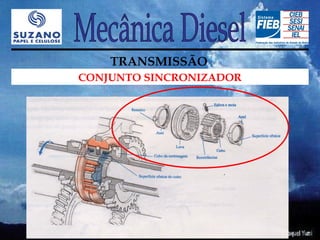

CONJUNTO SINCRONIZADOR

15. TRANSMISSÃO

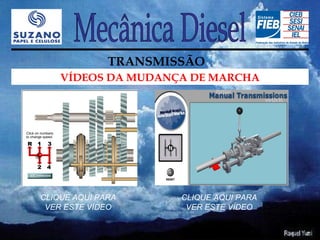

VÍDEOS DA MUDANÇA DE MARCHA
CLIQUE AQUI PARA CLIQUE AQUI PARA
VER ESTE VÍDEO VER ESTE VÍDEO

16. TRANSMISSÃO

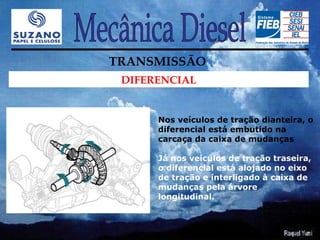

DIFERENCIAL
Nos veículos de tração dianteira, o
diferencial está embutido na
carcaça da caixa de mudanças
Já nos veículos de tração traseira,
o diferencial está alojado no eixo
de tração e interligado à caixa de
mudanças pela árvore
longitudinal.

17. TRANSMISSÃO
ÁRVORE LONGITUDINAL (EIXO CARDAN)

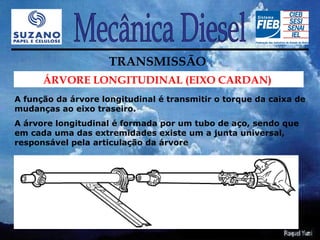

A função da árvore longitudinal é transmitir o torque da caixa de
mudanças ao eixo traseiro.
A árvore longitudinal é formada por um tubo de aço, sendo que
em cada uma das extremidades existe um a junta universal,
responsável pela articulação da árvore

18. TRANSMISSÃO
TRANSMISSÃO AUTOMÁTICA
A caixa de mudanças automática
determina, seleciona e efetua a
troca de marchas de acordo com a
velocidade e a potência do motor.
Opera através de componentes
mecânicos, hidráulicos e
eletrônicos, se a necessidade da
intervenção do motorista.
Sua utilização dispensa o pedal de
embreagem e as trocas ocorrem
automaticamente. Porém, o
motorista pode selecionar a posição
da alavanca de câmbio, dependendo
da condição de uso do veículo.

19. TRANSMISSÃO

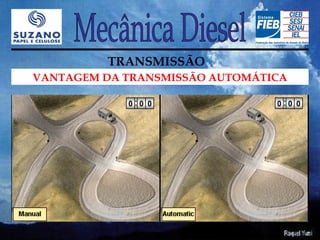

VANTAGEM DA TRANSMISSÃO AUTOMÁTICA

20. TRANSMISSÃO
VANTAGEM DA TRANSMISSÃO AUTOMÁTICA

21. TRANSMISSÃO
FIM

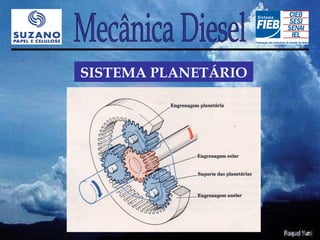

22. SISTEMA PLANETÁRIO

23. SISTEMA PLANETÁRIO

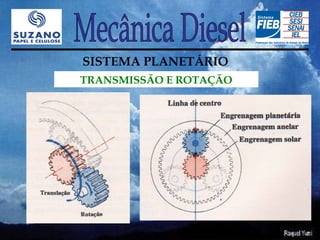

TRANSMISSÃO E ROTAÇÃO

24. SISTEMA PLANETÁRIO

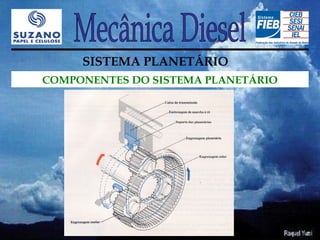

COMPONENTES DO SISTEMA PLANETÁRIO

25. SISTEMA PLANETÁRIO

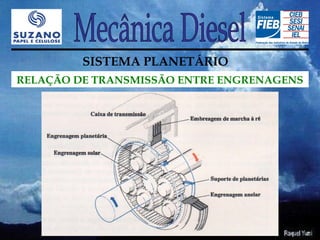

RELAÇÃO DE TRANSMISSÃO ENTRE ENGRENAGENS

26. SISTEMA PLANETÁRIO
FIM
