O documento descreve os processos de gestão de manutenção de veículos no SAP, incluindo manutenção preventiva e corretiva, abastecimento e atualização do hodômetro, e geração de relatórios. Os principais processos são a criação de ordens de manutenção, execução do plano de manutenção, lançamento de informações de consumo e quilometragem, e geração de relatórios de consumo, ordens e veículos.

1. SAP
Plant Maintenance
Gestão de Veículos

2. 2
Agenda
 Apresentação
 Estrutura da Manutenção
 Processo de Manutenção Preventiva
 Processo de Manutenção Corretiva
 Processo de Abastecimento e atualização de Hodometro
 Processo Macro
 Resultados / Relatórios

3. 3

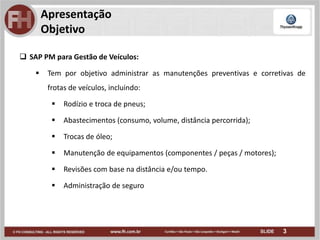

Apresentação
Objetivo
 SAP PM para Gestão de Veículos:
 Tem por objetivo administrar as manutenções preventivas e corretivas de
frotas de veículos, incluindo:
 Rodízio e troca de pneus;
 Abastecimentos (consumo, volume, distância percorrida);
 Trocas de óleo;
 Manutenção de equipamentos (componentes / peças / motores);
 Revisões com base na distância e/ou tempo.
 Administração de seguro

4. 4

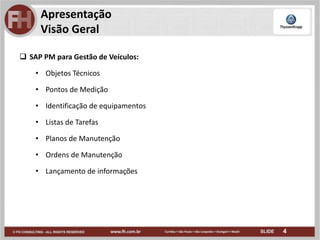

Apresentação
Visão Geral
 SAP PM para Gestão de Veículos:
• Objetos Técnicos
• Pontos de Medição
• Identificação de equipamentos
• Listas de Tarefas
• Planos de Manutenção
• Ordens de Manutenção
• Lançamento de informações

5. 5

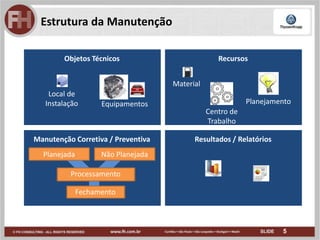

Estrutura da Manutenção
Objetos Técnicos Recursos
Manutenção Corretiva / Preventiva Resultados / Relatórios
Equipamentos
Local de
Instalação
Material
Planejamento
Centro de
Trabalho
Processamento
Fechamento
Planejada Não Planejada

6. 6

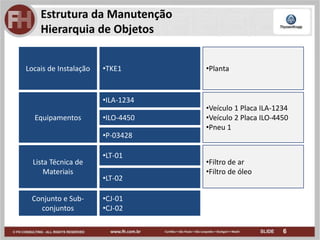

Estrutura da Manutenção
Hierarquia de Objetos
Locais de Instalação •TKE1
Equipamentos
•ILA-1234
Lista Técnica de
Materiais
•LT-01
•ILO-4450
Conjunto e Sub-
conjuntos
•CJ-01
•CJ-02
•P-03428
•LT-02
•Planta
•Veículo 1 Placa ILA-1234
•Veículo 2 Placa ILO-4450
•Pneu 1
•Filtro de ar
•Filtro de óleo

7. 7

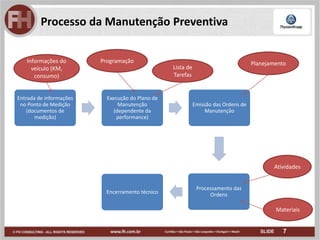

Processo da Manutenção Preventiva
Entrada de informações
no Ponto de Medição
(documentos de
medição)
Execução do Plano de
Manutenção
(dependente da
performance)
Emissão das Ordens de
Manutenção
Processamento das
OrdensEncerramento técnico
Atividades
Materiais
Planejamento
Lista de
Tarefas
ProgramaçãoInformações do
veículo (KM,
consumo)

8. 8
Processo da Manutenção Preventiva
Estratégias e Ciclos

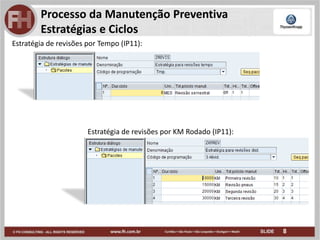

Estratégia de revisões por KM Rodado (IP11):
Estratégia de revisões por Tempo (IP11):

9. 9
Processo da Manutenção Preventiva
Objetos Técnicos

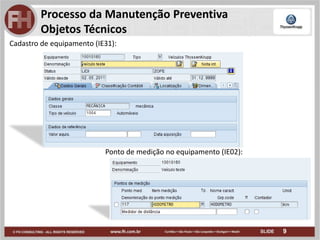

Cadastro de equipamento (IE31):
Ponto de medição no equipamento (IE02):

10. 10
Processo da Manutenção Preventiva
Lista de Tarefas

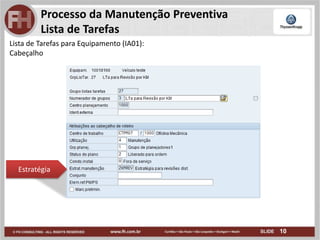

Lista de Tarefas para Equipamento (IA01):
Cabeçalho
Estratégia

11. 11
Processo da Manutenção Preventiva
Lista de Tarefas
Lista de Tarefas para Equipamento (IA01):
Operações
Definição dos pacotes

12. 12

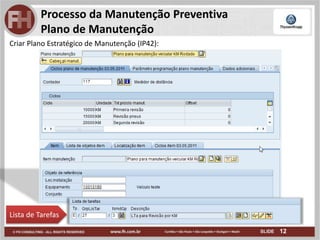

Processo da Manutenção Preventiva
Plano de Manutenção
Criar Plano Estratégico de Manutenção (IP42):
Lista de Tarefas

13. 13
Processo da Manutenção Preventiva
Programação do Plano de Manutenção
Programação de Prazos do Plano de Manutenção (IP30):
Lista de ordens geradas pelo plano (IW38):
Pacote 10
vencido

14. 14

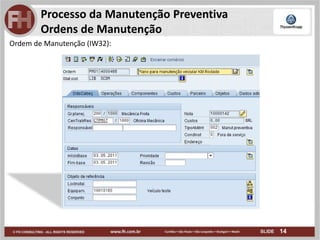

Processo da Manutenção Preventiva
Ordens de Manutenção
Ordem de Manutenção (IW32):

15. 15

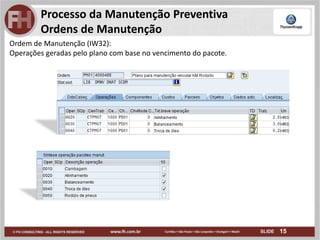

Processo da Manutenção Preventiva
Ordens de Manutenção
Ordem de Manutenção (IW32):
Operações geradas pelo plano com base no vencimento do pacote.

16. 16

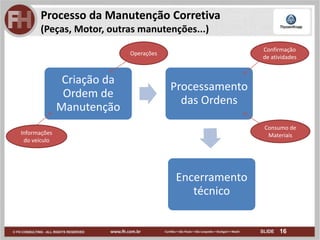

Processo da Manutenção Corretiva
(Peças, Motor, outras manutenções...)
Criação da
Ordem de
Manutenção
Processamento
das Ordens
Encerramento
técnico
Operações
Consumo de
MateriaisInformações
do veículo
Confirmação
de atividades

17. 17

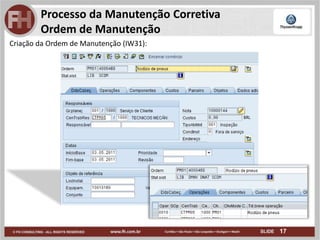

Processo da Manutenção Corretiva
Ordem de Manutenção
Criação da Ordem de Manutenção (IW31):

18. 18
Processo da Manutenção Corretiva
Ordem de Manutenção

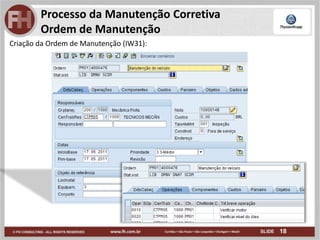

Criação da Ordem de Manutenção (IW31):

19. 19
Processo de Abastecimento e atualização do
Hodometro
Entrada de
informações no
documento de
medição (IFCU)
Consumo de
material
(combustível)
Atualização do
Hodometro
(contador KM)
Ponto de Medição
atualizado
Gera informações
para o Plano
Preventivo
Gera
documento
de medição
Mov. 201
para CC.
Informações do
veículo (KM,
consumo)

20. 20

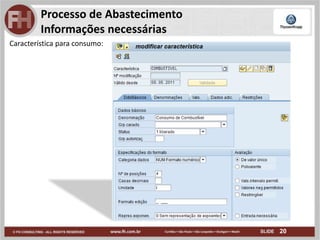

Processo de Abastecimento
Informações necessárias
Característica para consumo:

21. 21
Processo de Abastecimento
Informações necessárias

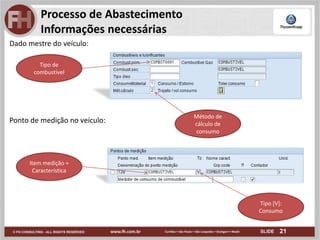

Dado mestre do veículo:
Ponto de medição no veículo:
Item medição =
Característica
Tipo [V]:
Consumo
Tipo de
combustível
Método de
cálculo de
consumo

22. 22

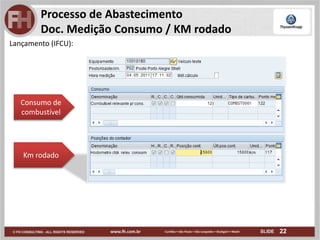

Processo de Abastecimento
Doc. Medição Consumo / KM rodado
Lançamento (IFCU):
Consumo de
combustível
Km rodado

23. 23
Processo de Abastecimento
Doc. Medição Consumo/ KM rodado
Verificação do consumo do combustível para centro de custo:
Documento de medição para contador de KM:

24. 24
Seguro do veículo
Criar Dados de Seguro(J3G( ):

25. 25

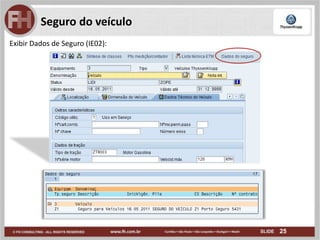

Seguro do veículo
Exibir Dados de Seguro (IE02):

26. 26

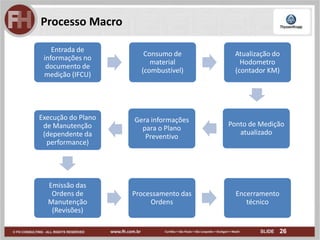

Processo Macro
Entrada de
informações no
documento de
medição (IFCU)
Consumo de
material
(combustível)
Atualização do
Hodometro
(contador KM)
Ponto de Medição
atualizado
Gera informações
para o Plano
Preventivo
Execução do Plano
de Manutenção
(dependente da
performance)
Emissão das
Ordens de
Manutenção
(Revisões)
Processamento das
Ordens
Encerramento
técnico

27. 27

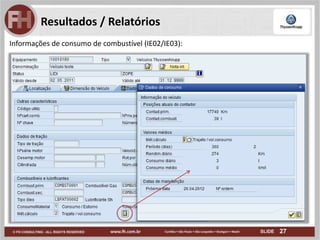

Resultados / Relatórios
Informações de consumo de combustível (IE02/IE03):

28. 28

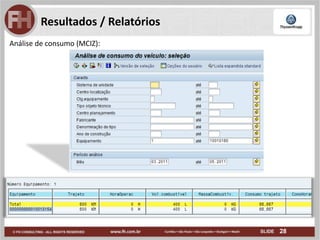

Resultados / Relatórios
Análise de consumo (MCIZ):

29. 29

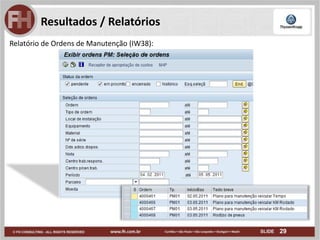

Resultados / Relatórios
Relatório de Ordens de Manutenção (IW38):

30. 30
Resultados / Relatórios
Modificar/Exibir Veículos (IE37/IE36):
