MARCELO FONTANELLA WEBSTER/UFSC
Trabalho apresentado no SEMINÁRIO DE PERÍCIAS
TRABALHISTAS
Florianópolis, 7 a 9 de setembro de 2.006.
ACEST/ANEST

_____________________________________________________________________________________

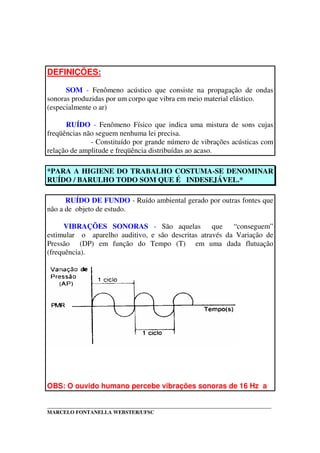

DEFINIÇÕES:
SOM - Fenômeno acústico que consiste na propagação de ondas
sonoras produzidas por um corpo que vibra em meio material elástico.
(especialmente o ar)
RUÍDO - Fenômeno Físico que indica uma mistura de sons cujas
freqüências não seguem nenhuma lei precisa.
- Constituído por grande número de vibrações acústicas com
relação de amplitude e freqüência distribuídas ao acaso.
*PARA A HIGIENE DO TRABALHO COSTUMA-SE DENOMINAR
RUÍDO / BARULHO TODO SOM QUE É INDESEJÁVEL.*
RUÍDO DE FUNDO - Ruído ambiental gerado por outras fontes que
não a de objeto de estudo.
VIBRAÇÕES SONORAS - São aquelas que “conseguem”
estimular o aparelho auditivo, e são descritas através da Variação de
Pressão (DP) em função do Tempo (T) em uma dada flutuação
(frequência).
OBS: O ouvido humano percebe vibrações sonoras de 16 Hz a

_____________________________________________________________________________________

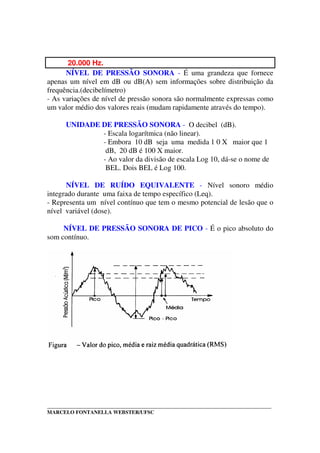

20.000 Hz.
NÍVEL DE PRESSÃO SONORA - É uma grandeza que fornece
apenas um nível em dB ou dB(A) sem informações sobre distribuição da
frequência.(decibelímetro)
- As variações de nível de pressão sonora são normalmente expressas como
um valor médio dos valores reais (mudam rapidamente através do tempo).
UNIDADE DE PRESSÃO SONORA - O decibel (dB).
- Escala logarítmica (não linear).
- Embora 10 dB seja uma medida 1 0 X maior que 1
dB, 20 dB é 100 X maior.
- Ao valor da divisão de escala Log 10, dá-se o nome de
BEL. Dois BEL é Log 100.
NÍVEL DE RUÍDO EQUIVALENTE - Nível sonoro médio
integrado durante uma faixa de tempo específico (Leq).
- Representa um nível contínuo que tem o mesmo potencial de lesão que o
nível variável (dose).
NÍVEL DE PRESSÃO SONORA DE PICO - É o pico absoluto do
som contínuo.

_____________________________________________________________________________________

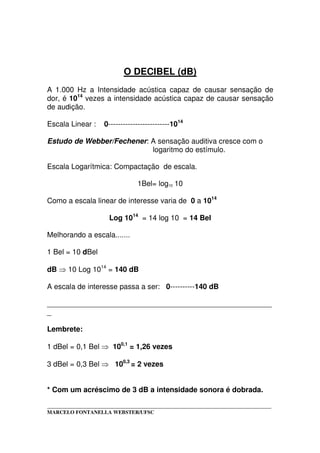

O DECIBEL (dB)
A 1.000 Hz a Intensidade acústica capaz de causar sensação de
dor, é 1014
vezes a intensidade acústica capaz de causar sensação
de audição.
Escala Linear : 0-------------------------1014
Estudo de Webber/Fechener: A sensação auditiva cresce com o
logaritmo do estímulo.
Escala Logarítmica: Compactação de escala.
1Bel= log10 10
Como a escala linear de interesse varia de 0 a 1014
Log 1014
= 14 log 10 = 14 Bel
Melhorando a escala.......
1 Bel = 10 dBel
dB 10 Log 1014
= 140 dB
A escala de interesse passa a ser: 0----------140 dB
_______________________________________________________
_
Lembrete:
1 dBel = 0,1 Bel 100,1
= 1,26 vezes
3 dBel = 0,3 Bel 100,3
= 2 vezes
* Com um acréscimo de 3 dB a intensidade sonora é dobrada.

_____________________________________________________________________________________

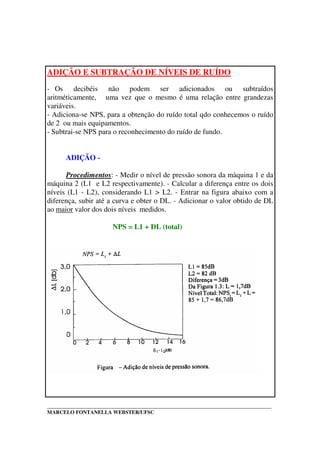

ADIÇÃO E SUBTRAÇÃO DE NÍVEIS DE RUÍDO
- Os decibéis não podem ser adicionados ou subtraídos
aritméticamente, uma vez que o mesmo é uma relação entre grandezas
variáveis.
- Adiciona-se NPS, para a obtenção do ruído total qdo conhecemos o ruído
de 2 ou mais equipamentos.
- Subtrai-se NPS para o reconhecimento do ruído de fundo.
ADIÇÃO -
Procedimentos: - Medir o nível de pressão sonora da màquina 1 e da
máquina 2 (L1 e L2 respectivamente). - Calcular a diferença entre os dois
níveis (L1 - L2), considerando L1 > L2. - Entrar na figura abaixo com a
diferença, subir até a curva e obter o DL. - Adicionar o valor obtido de DL
ao maior valor dos dois níveis medidos.
NPS = L1 + DL (total)

_____________________________________________________________________________________

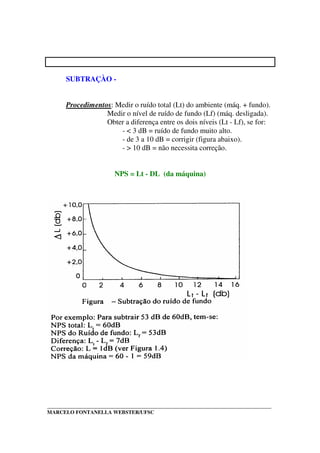

SUBTRAÇÀO -
Procedimentos: Medir o ruído total (Lt) do ambiente (máq. + fundo).
Medir o nível de ruído de fundo (Lf) (máq. desligada).
Obter a diferença entre os dois níveis (Lt - Lf), se for:
- < 3 dB = ruído de fundo muito alto.
- de 3 a 10 dB = corrigir (figura abaixo).
- > 10 dB = não necessita correção.
NPS = Lt - DL (da máquina)

_____________________________________________________________________________________

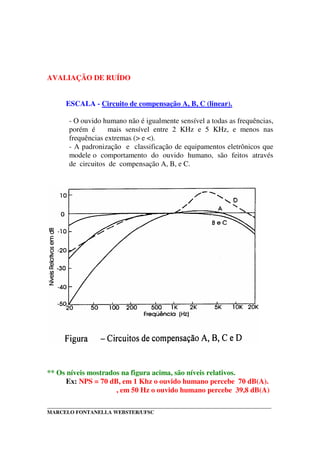

AVALIAÇÃO DE RUÍDO
ESCALA - Circuito de compensação A, B, C (linear).
- O ouvido humano não é igualmente sensível a todas as frequências,
porém é mais sensível entre 2 KHz e 5 KHz, e menos nas
frequências extremas (> e <).
- A padronização e classificação de equipamentos eletrônicos que
modele o comportamento do ouvido humano, são feitos através
de circuitos de compensação A, B, e C.
** Os níveis mostrados na figura acima, são níveis relativos.
Ex: NPS = 70 dB, em 1 Khz o ouvido humano percebe 70 dB(A).
, em 50 Hz o ouvido humano percebe 39,8 dB(A)

_____________________________________________________________________________________
(70 - 30,2).
INSTRUMENTOS PARA AVALIAÇÃO DE RUÍDO
Todo equipamento deverá ser escolhido conforme o dado que se
deseja obter, para o ruído os principais são:
1- Medidor de nível de pressão sonora (decibelímetro)
2- Dosímetro
3- Analisador de ruído
4- Calibrador
RESPOSTA DO SINAL SONORO
- Controle de tempo de resposta do sinal sonoro.
-* SLOW - Um segundo (constante).
- FAST - 125 mili segundo.
- PEAK - 50 Micro segundos.
- IMPULSE - 35 mili segundos.

_____________________________________________________________________________________

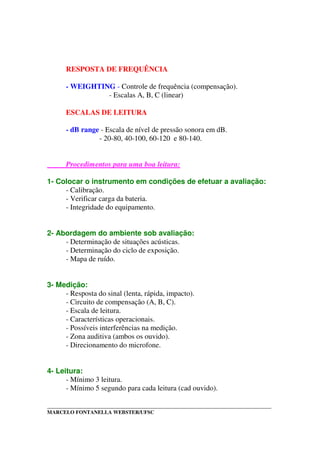

RESPOSTA DE FREQUÊNCIA
- WEIGHTING - Controle de frequência (compensação).
- Escalas A, B, C (linear)
ESCALAS DE LEITURA
- dB range - Escala de nível de pressão sonora em dB.
- 20-80, 40-100, 60-120 e 80-140.

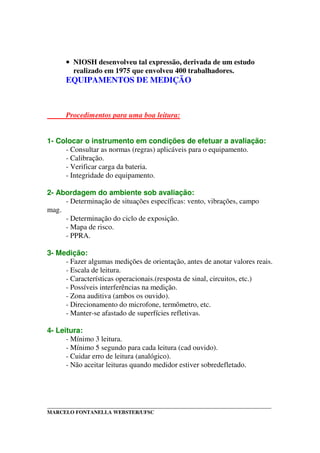

Procedimentos para uma boa leitura:
1- Colocar o instrumento em condições de efetuar a avaliação:
- Calibração.
- Verificar carga da bateria.
- Integridade do equipamento.
2- Abordagem do ambiente sob avaliação:
- Determinação de situações acústicas.
- Determinação do ciclo de exposição.
- Mapa de ruído.
3- Medição:
- Resposta do sinal (lenta, rápida, impacto).
- Circuito de compensação (A, B, C).
- Escala de leitura.
- Características operacionais.
- Possíveis interferências na medição.
- Zona auditiva (ambos os ouvido).
- Direcionamento do microfone.
4- Leitura:
- Mínimo 3 leitura.
- Mínimo 5 segundo para cada leitura (cad ouvido).

_____________________________________________________________________________________
- Cuidar erro de leitura (analógico).

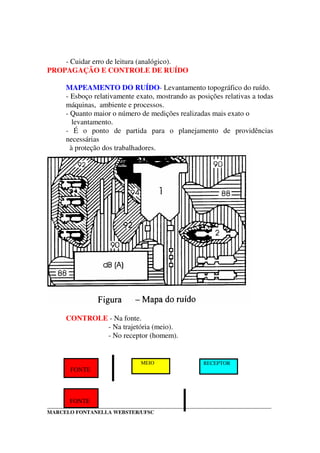

PROPAGAÇÃO E CONTROLE DE RUÍDO
MAPEAMENTO DO RUÍDO- Levantamento topográfico do ruído.
- Esboço relativamente exato, mostrando as posições relativas a todas
máquinas, ambiente e processos.
- Quanto maior o número de medições realizadas mais exato o
levantamento.
- É o ponto de partida para o planejamento de providências
necessárias
à proteção dos trabalhadores.
CONTROLE - Na fonte.
- Na trajetória (meio).
- No receptor (homem).
FONTE
FONTE
MEIO RECEPTOR

_____________________________________________________________________________________

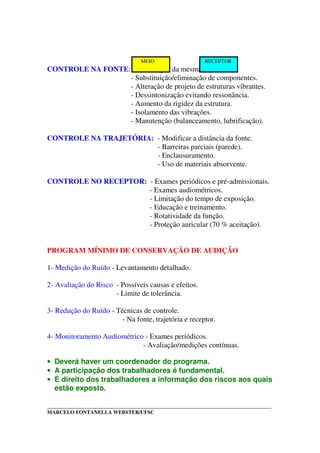

CONTROLE NA FONTE: - Eliminação da mesma (?).
- Substituição/eliminação de componentes.
- Alteração de projeto de estruturas vibrantes.
- Dessintonização evitando ressonância.
- Aumento da rigidez da estrutura.
- Isolamento das vibrações.
- Manutenção (balanceamento, lubrificação).
CONTROLE NA TRAJETÓRIA: - Modificar a distância da fonte.
- Barreiras parciais (parede).
- Enclausuramento.
- Uso de materiais absorvente.
CONTROLE NO RECEPTOR: - Exames periódicos e pré-admissionais.
- Exames audiométricos.
- Limitação do tempo de exposição.
- Educação e treinamento.
- Rotatividade da função.
- Proteção auricular (70 % aceitação).
PROGRAM MÍNIMO DE CONSERVAÇÃO DE AUDIÇÃO
1- Medição do Ruído - Levantamento detalhado.
2- Avaliação do Risco - Possíveis causas e efeitos.
- Limite de tolerância.
3- Redução do Ruído - Técnicas de controle.
- Na fonte, trajetória e receptor.
4- Monitoramento Audiométrico - Exames periódicos.
- Avaliação/medições contínuas.
• Deverá haver um coordenador do programa.
• A participação dos trabalhadores é fundamental.
• É direito dos trabalhadores a informação dos riscos aos quais
estão exposto.
MEIO RECEPTOR

_____________________________________________________________________________________

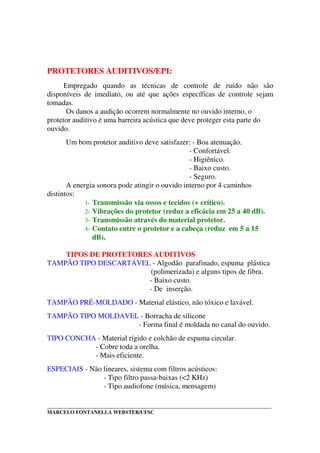

PROTETORES AUDITIVOS/EPI:
Empregado quando as técnicas de controle de ruído não são
disponíveis de imediato, ou até que ações específicas de controle sejam
tomadas.
Os danos a audição ocorrem normalmente no ouvido interno, o
protetor auditivo é uma barreira acústica que deve proteger esta parte do
ouvido.
Um bom protetor auditivo deve satisfazer: - Boa atenuação.
- Confortável.
- Higiênico.
- Baixo custo.
- Seguro.
A energia sonora pode atingir o ouvido interno por 4 caminhos
distintos:
1- Transmissão via ossos e tecidos (+ crítico).
2- Vibrações do protetor (reduz a eficácia em 25 a 40 dB).
3- Transmissão através do material protetor.
4- Contato entre o protetor e a cabeça (reduz em 5 a 15
dB).

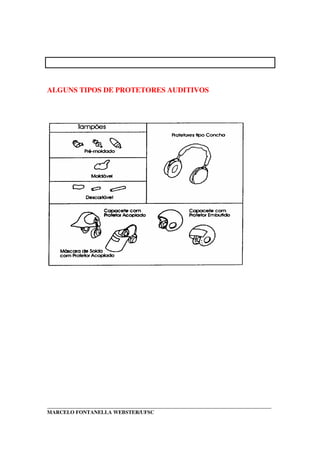

TIPOS DE PROTETORES AUDITIVOS
TAMPÃO TIPO DESCARTÁVEL - Algodão parafinado, espuma plástica
(polimerizada) e alguns tipos de fibra.
- Baixo custo.
- De inserção.
TAMPÃO PRÉ-MOLDADO - Material elástico, não tóxico e lavável.
TAMPÃO TIPO MOLDAVEL - Borracha de silicone
- Forma final é moldada no canal do ouvido.
TIPO CONCHA - Material rígido e colchão de espuma circular.
- Cobre toda a orelha.
- Mais eficiente.
ESPECIAIS - Não lineares, sistema com filtros acústicos:
- Tipo filtro passa-baixas (<2 KHz)
- Tipo audiofone (música, mensagem)

_____________________________________________________________________________________
- Tipo ativo (fase invertida)

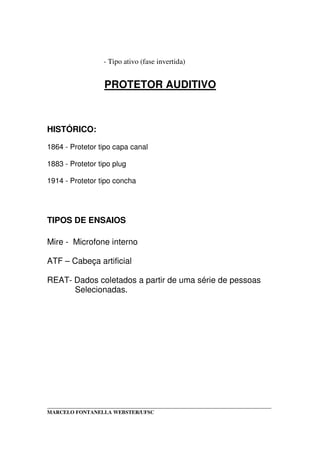

PROTETOR AUDITIVO
HISTÓRICO:
1864 - Protetor tipo capa canal
1883 - Protetor tipo plug
1914 - Protetor tipo concha
TIPOS DE ENSAIOS
Mire - Microfone interno
ATF – Cabeça artificial
REAT- Dados coletados a partir de uma série de pessoas
Selecionadas.

_____________________________________________________________________________________

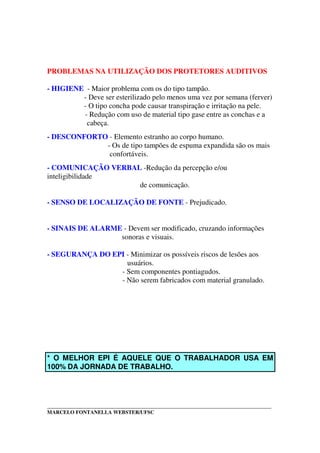

PROBLEMAS NA UTILIZAÇÃO DOS PROTETORES AUDITIVOS
- HIGIENE - Maior problema com os do tipo tampão.
- Deve ser esterilizado pelo menos uma vez por semana (ferver)
- O tipo concha pode causar transpiração e irritação na pele.
- Redução com uso de material tipo gase entre as conchas e a
cabeça.
- DESCONFORTO - Elemento estranho ao corpo humano.
- Os de tipo tampões de espuma expandida são os mais
confortáveis.
- COMUNICAÇÃO VERBAL -Redução da percepção e/ou
inteligibilidade
de comunicação.
- SENSO DE LOCALIZAÇÃO DE FONTE - Prejudicado.
- SINAIS DE ALARME - Devem ser modificado, cruzando informações
sonoras e visuais.
- SEGURANÇA DO EPI - Minimizar os possíveis riscos de lesões aos
usuários.
- Sem componentes pontiagudos.
- Não serem fabricados com material granulado.
* O MELHOR EPI É AQUELE QUE O TRABALHADOR USA EM
100% DA JORNADA DE TRABALHO.

_____________________________________________________________________________________

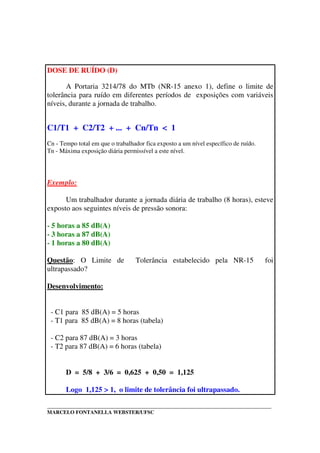

DOSE DE RUÍDO (D)
A Portaria 3214/78 do MTb (NR-15 anexo 1), define o limite de
tolerância para ruído em diferentes períodos de exposições com variáveis
níveis, durante a jornada de trabalho.
C1/T1 + C2/T2 + ... + Cn/Tn < 1
Cn - Tempo total em que o trabalhador fica exposto a um nível específico de ruído.
Tn - Máxima exposição diária permissível a este nível.
Exemplo:
Um trabalhador durante a jornada diária de trabalho (8 horas), esteve
exposto aos seguintes níveis de pressão sonora:
- 5 horas a 85 dB(A)
Questão: O Limite de Tolerância estabelecido pela NR-15 foi
ultrapassado?
Desenvolvimento:
- C1 para 85 dB(A) = 5 horas
- T1 para 85 dB(A) = 8 horas (tabela)
- C2 para 87 dB(A) = 3 horas
- T2 para 87 dB(A) = 6 horas (tabela)
D = 5/8 + 3/6 = 0,625 + 0,50 = 1,125
Logo 1,125 > 1, o limite de tolerância foi ultrapassado.

_____________________________________________________________________________________
ALGUNS TIPOS DE PROTETORES AUDITIVOS

_____________________________________________________________________________________

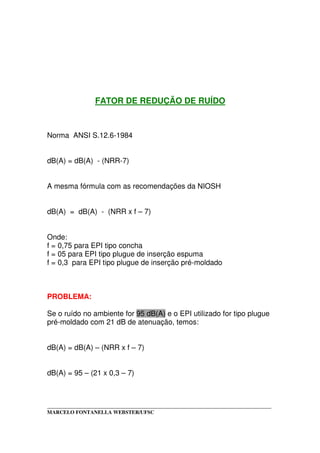

FATOR DE REDUÇÃO DE RUÍDO
Norma ANSI S.12.6-1984
dB(A) = dB(A) - (NRR-7)
A mesma fórmula com as recomendações da NIOSH
dB(A) = dB(A) - (NRR x f – 7)
Onde:
f = 0,75 para EPI tipo concha
f = 05 para EPI tipo plugue de inserção espuma
f = 0,3 para EPI tipo plugue de inserção pré-moldado
PROBLEMA:
Se o ruído no ambiente for 95 dB(A) e o EPI utilizado for tipo plugue
pré-moldado com 21 dB de atenuação, temos:
dB(A) = dB(A) – (NRR x f – 7)
dB(A) = 95 – (21 x 0,3 – 7)

_____________________________________________________________________________________

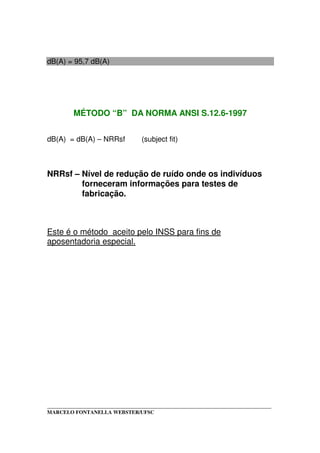

dB(A) = 95,7 dB(A)
MÉTODO “B” DA NORMA ANSI S.12.6-1997
dB(A) = dB(A) – NRRsf (subject fit)
NRRsf – Nível de redução de ruído onde os indivíduos
forneceram informações para testes de
fabricação.
Este é o método aceito pelo INSS para fins de
aposentadoria especial.

_____________________________________________________________________________________

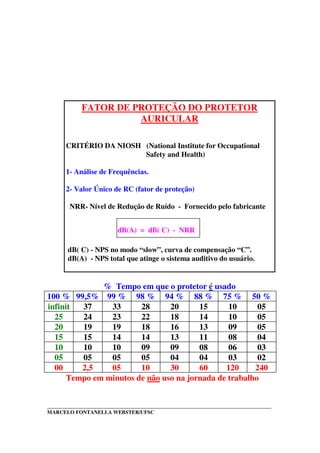

FATOR DE PROTEÇÃO DO PROTETOR
AURICULAR
CRITÉRIO DA NIOSH (National Institute for Occupational
Safety and Health)
1- Análise de Frequências.
2- Valor Único de RC (fator de proteção)
NRR- Nível de Redução de Ruído - Fornecido pelo fabricante
dB( C) - NPS no modo “slow”, curva de compensação “C”.
dB(A) - NPS total que atinge o sistema auditivo do usuário.
% Tempo em que o protetor é usado
100 % 99,5% 99 % 98 % 94 % 88 % 75 % 50 %
infinit 37 33 28 20 15 10 05
25 24 23 22 18 14 10 05
20 19 19 18 16 13 09 05
15 15 14 14 13 11 08 04
10 10 10 09 09 08 06 03
05 05 05 05 04 04 03 02
00 2,5 05 10 30 60 120 240
Tempo em minutos de não uso na jornada de trabalho
dB(A) = dB( C) - NRR

_____________________________________________________________________________________

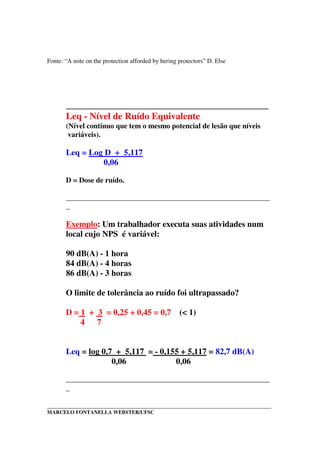

Fonte: “A note on the protection afforded by hering protectors” D. Else
___________________________________________
Leq - Nível de Ruído Equivalente
(Nível contínuo que tem o mesmo potencial de lesão que níveis
variáveis).
Leq = Log D + 5,117
0,06
D = Dose de ruído.
_______________________________________________________
_
Exemplo: Um trabalhador executa suas atividades num
local cujo NPS é variável:
90 dB(A) - 1 hora
84 dB(A) - 4 horas
86 dB(A) - 3 horas
O limite de tolerância ao ruído foi ultrapassado?
D = 1 + 3 = 0,25 + 0,45 = 0,7 (< 1)
4 7
Leq = log 0,7 + 5,117 = - 0,155 + 5,117 = 82,7 dB(A)
0,06 0,06
_______________________________________________________
_

_____________________________________________________________________________________

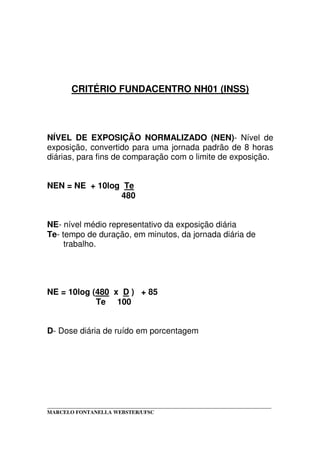

CRITÉRIO FUNDACENTRO NH01 (INSS)
NÍVEL DE EXPOSIÇÃO NORMALIZADO (NEN)- Nível de
exposição, convertido para uma jornada padrão de 8 horas
diárias, para fins de comparação com o limite de exposição.
NEN = NE + 10log Te
480
NE- nível médio representativo da exposição diária
Te- tempo de duração, em minutos, da jornada diária de
trabalho.
NE = 10log (480 x D ) + 85
Te 100
D- Dose diária de ruído em porcentagem

_____________________________________________________________________________________

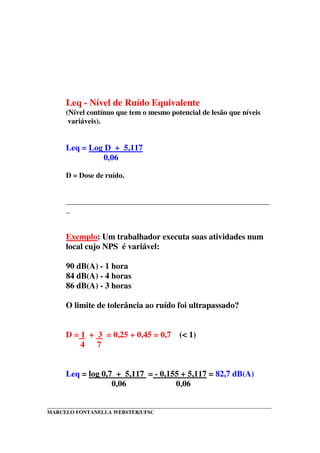

Leq - Nível de Ruído Equivalente
(Nível contínuo que tem o mesmo potencial de lesão que níveis
variáveis).
Leq = Log D + 5,117
0,06
D = Dose de ruído.
_______________________________________________________
_
Exemplo: Um trabalhador executa suas atividades num
local cujo NPS é variável:
90 dB(A) - 1 hora
84 dB(A) - 4 horas
86 dB(A) - 3 horas
O limite de tolerância ao ruído foi ultrapassado?
D = 1 + 3 = 0,25 + 0,45 = 0,7 (< 1)
4 7
Leq = log 0,7 + 5,117 = - 0,155 + 5,117 = 82,7 dB(A)
0,06 0,06

_____________________________________________________________________________________
Para o exemplo anterior:
NE = 10 log (480 x 70) +85
480 100
NE = 10log (0,7) + 85
NE = 83,16 dB(A)
Logo:
NEN = 83,16 + 10log (480/480)
NEN = 83,16
OBS: Se for utilizado a dosimetria (medidores integradores de uso pessoal)
durante toda a jornada de trabalho, não há necessidade do cálculo do NEN,
basta utilizar o Leq (ou Neq)
Fonte: Fundacentro NH 01

_____________________________________________________________________________________

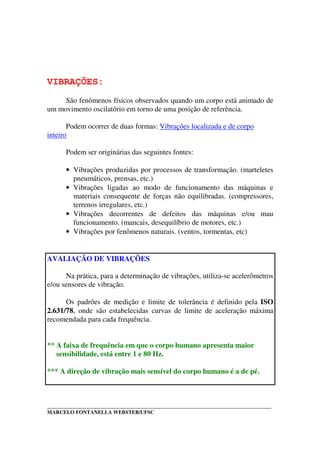

VIBRAÇÕES:
São fenômenos físicos observados quando um corpo está animado de
um movimento oscilatório em torno de uma posição de referência.
Podem ocorrer de duas formas: Vibrações localizada e de corpo
inteiro
Podem ser originárias das seguintes fontes:
• Vibrações produzidas por processos de transformação. (marteletes
pneumáticos, prensas, etc.)
• Vibrações ligadas ao modo de funcionamento das máquinas e
materiais consequente de forças não equilibradas. (compressores,
terrenos irregulares, etc.)
• Vibrações decorrentes de defeitos das máquinas e/ou mau
funcionamento. (mancais, desequilíbrio de motores, etc.)
• Vibrações por fenômenos naturais. (ventos, tormentas, etc)
AVALIAÇÃO DE VIBRAÇÕES
Na prática, para a determinação de vibrações, utiliza-se acelerômetros
e/ou sensores de vibração.
Os padrões de medição e limite de tolerância é definido pela ISO
2.631/78, onde são estabelecidas curvas de limite de aceleração máxima
recomendada para cada frequência.
** A faixa de frequência em que o corpo humano apresenta maior
sensibilidade, está entre 1 e 80 Hz.
*** A direção de vibração mais sensível do corpo humano é a de pé.

_____________________________________________________________________________________

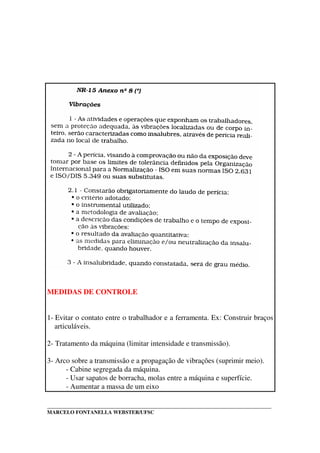

MEDIDAS DE CONTROLE
1- Evitar o contato entre o trabalhador e a ferramenta. Ex: Construir braços
articuláveis.
2- Tratamento da máquina (limitar intensidade e transmissão).
3- Arco sobre a transmissão e a propagação de vibrações (suprimir meio).
- Cabine segregada da máquina.
- Usar sapatos de borracha, molas entre a máquina e superfície.
- Aumentar a massa de um eixo

_____________________________________________________________________________________
LIMITE DE TOLERÂNCIA PARA RUÍDO CONTÍNUO E
INTERMITENTE (NIOSH)
NPS dB(A) MÁXIMA EXPOSIÇÃO DIÁRIA
80 16 horas
85 08 horas
86 07 horas
87 06 horas
88 05 horas
89 04 horas e 30 minutos
90 04 horas
92 03 horas
95 02 horas
96 01 hora e 45 minutos
98 01 hora e 15 minutos
100 01 hora
102 45 minutos
104 35 minutos
106 30 minutos
108 25 minutos
110 20 minutos
112 15 minutos
114 08 minutos
115 07 minutos
** Tabela extraída da expressão T= 16 / (N-80)
5
T = Tempo máximo de exposição em horas/dia.
N = Nível de ruído medido em dB(A).

_____________________________________________________________________________________
•••• NIOSH desenvolveu tal expressão, derivada de um estudo
realizado em 1975 que envolveu 400 trabalhadores.
EQUIPAMENTOS DE MEDIÇÃO
Procedimentos para uma boa leitura:
1- Colocar o instrumento em condições de efetuar a avaliação:
- Consultar as normas (regras) aplicáveis para o equipamento.
- Calibração.
- Verificar carga da bateria.
- Integridade do equipamento.
2- Abordagem do ambiente sob avaliação:
- Determinação de situações específicas: vento, vibrações, campo
mag.
- Determinação do ciclo de exposição.
- Mapa de risco.
- PPRA.
3- Medição:
- Fazer algumas medições de orientação, antes de anotar valores reais.
- Escala de leitura.
- Características operacionais.(resposta de sinal, circuitos, etc.)
- Possíveis interferências na medição.
- Zona auditiva (ambos os ouvido).
- Direcionamento do microfone, termômetro, etc.
- Manter-se afastado de superfícies refletivas.
4- Leitura:
- Mínimo 3 leitura.
- Mínimo 5 segundo para cada leitura (cad ouvido).
- Cuidar erro de leitura (analógico).
- Não aceitar leituras quando medidor estiver sobredefletado.

_____________________________________________________________________________________

Ruido específicações

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Ruido específicações

Ruido específicações
