1. PROTETORES AURICULARES

2. SOM
O som é uma vibração que se
propaga pelo ar em forma de
ondas e que é percebida pelo
ouvido humano. É uma sensação
agradável, em nível suportável e
que não irrita. Ele pode ser
mais ou menos perigoso
dependendo da sua frequência e
intensidade.

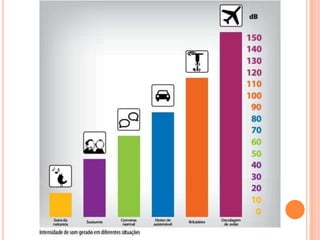

3. SOM

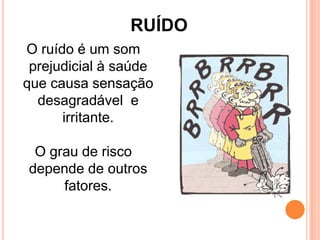

5. RUÍDO
O ruído é um som
prejudicial à saúde
que causa sensação
desagradável e
irritante.
O grau de risco
depende de outros
fatores.

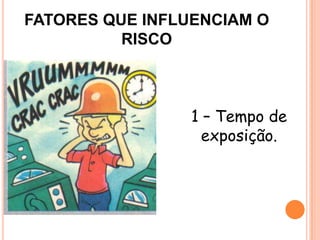

6. FATORES QUE INFLUENCIAM O
RISCO
1 – Tempo de
exposição.

7. 2 – Tipo de Ruído:
 Continuo (sem parar);
 Intermitente (ocorre
de vez em quando);
 Impacto ( Ocorre
de repente e de
pouca duração).
FATORES QUE INFLUENCIAM O
RISCO

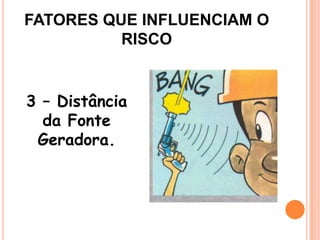

8. 3 – Distância
da Fonte
Geradora.
FATORES QUE INFLUENCIAM O
RISCO

9. 4 – Intensidade;
Quanto maior a
intensidade,
maior o risco
para o
trabalhador.
FATORES QUE INFLUENCIAM O
RISCO

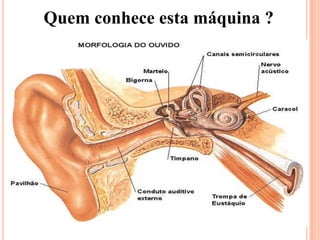

10. Quem conhece esta máquina ?

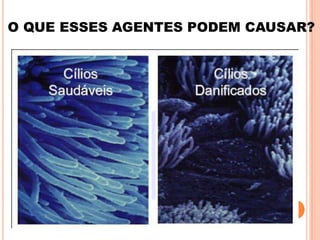

11. O QUE ESSES AGENTES PODEM CAUSAR?

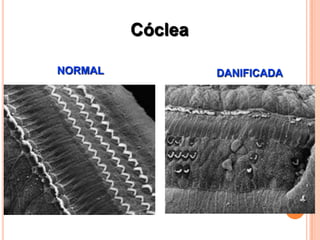

12. Cóclea
NORMAL DANIFICADA

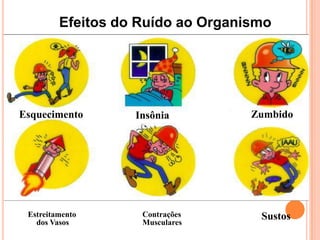

13. Efeitos do Ruído ao Organismo
Contrações Sustos
Musculares
Estreitamento
dos Vasos
Esquecimento Insônia Zumbido

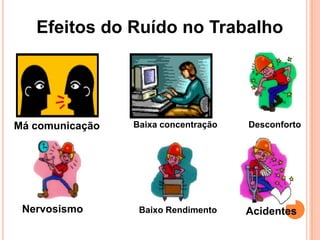

14. Efeitos do Ruído no Trabalho
Má comunicação Baixa concentração Desconforto
Nervosismo Baixo Rendimento Acidentes

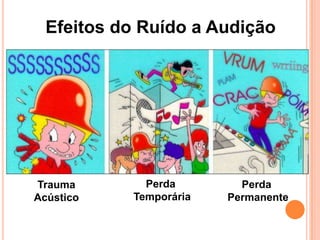

15. Efeitos do Ruído a Audição
Trauma
Acústico
Perda
Temporária
Perda
Permanente

16. Sinais de Alerta
Dificuldade
na
Conversação
Zumbido
Fala
Abafada

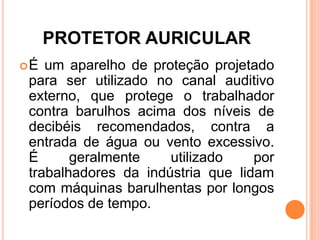

17. PROTETOR AURICULAR
É um aparelho de proteção projetado
para ser utilizado no canal auditivo
externo, que protege o trabalhador
contra barulhos acima dos níveis de
decibéis recomendados, contra a
entrada de água ou vento excessivo.
É geralmente utilizado por
trabalhadores da indústria que lidam
com máquinas barulhentas por longos
períodos de tempo.

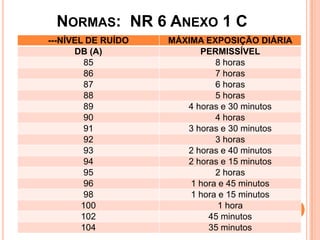

18. NORMAS: NR 6 ANEXO 1 C
---NÍVEL DE RUÍDO MÁXIMA EXPOSIÇÃO DIÁRIA
DB (A) PERMISSÍVEL
85 8 horas
86 7 horas
87 6 horas
88 5 horas
89 4 horas e 30 minutos
90 4 horas
91 3 horas e 30 minutos
92 3 horas
93 2 horas e 40 minutos
94 2 horas e 15 minutos
95 2 horas
96 1 hora e 45 minutos
98 1 hora e 15 minutos
100 1 hora
102 45 minutos
104 35 minutos

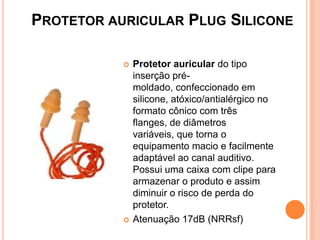

19. PROTETOR AURICULAR PLUG SILICONE
 Protetor auricular do tipo
inserção pré-
moldado, confeccionado em
silicone, atóxico/antialérgico no
formato cônico com três
flanges, de diâmetros
variáveis, que torna o
equipamento macio e facilmente
adaptável ao canal auditivo.
Possui uma caixa com clipe para
armazenar o produto e assim
diminuir o risco de perda do
protetor.
 Atenuação 17dB (NRRsf)

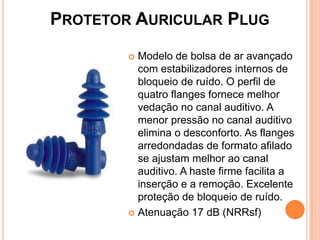

20. PROTETOR AURICULAR PLUG
 Modelo de bolsa de ar avançado
com estabilizadores internos de
bloqueio de ruído. O perfil de
quatro flanges fornece melhor
vedação no canal auditivo. A
menor pressão no canal auditivo
elimina o desconforto. As flanges
arredondadas de formato afilado
se ajustam melhor ao canal
auditivo. A haste firme facilita a
inserção e a remoção. Excelente
proteção de bloqueio de ruído.
 Atenuação 17 dB (NRRsf)

21. PROTETOR AURICULAR TIPO ESPUMA
 Protetor auricular de
segurança de espuma
moldável do tipo inserção
em formato de cone, com
base plana e o topo
arredondado.
 AtenuaçãoNRR/sf 15dB

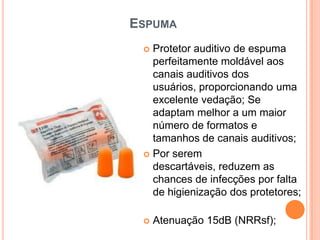

22. ESPUMA
 Protetor auditivo de espuma
perfeitamente moldável aos
canais auditivos dos
usuários, proporcionando uma
excelente vedação; Se
adaptam melhor a um maior
número de formatos e
tamanhos de canais auditivos;
 Por serem
descartáveis, reduzem as
chances de infecções por falta
de higienização dos protetores;
 Atenuação 15dB (NRRsf);

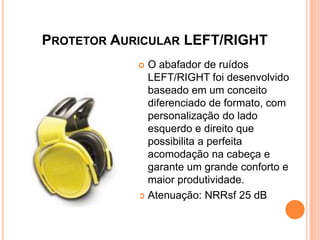

23. PROTETOR AURICULAR LEFT/RIGHT
 O abafador de ruídos
LEFT/RIGHT foi desenvolvido
baseado em um conceito
diferenciado de formato, com
personalização do lado
esquerdo e direito que
possibilita a perfeita
acomodação na cabeça e
garante um grande conforto e
maior produtividade.
 Atenuação: NRRsf 25 dB

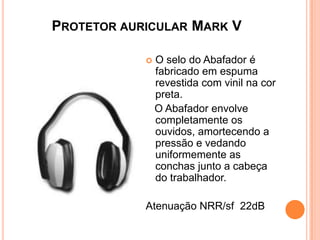

24. PROTETOR AURICULAR MARK V
 O selo do Abafador é
fabricado em espuma
revestida com vinil na cor
preta.
O Abafador envolve
completamente os
ouvidos, amortecendo a
pressão e vedando
uniformemente as
conchas junto a cabeça
do trabalhador.
Atenuação NRR/sf 22dB

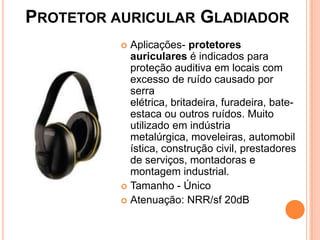

25. PROTETOR AURICULAR GLADIADOR
 Aplicações- protetores
auriculares é indicados para
proteção auditiva em locais com
excesso de ruído causado por
serra
elétrica, britadeira, furadeira, bate-
estaca ou outros ruídos. Muito
utilizado em indústria
metalúrgica, moveleiras, automobil
ística, construção civil, prestadores
de serviços, montadoras e
montagem industrial.
 Tamanho - Único
 Atenuação: NRR/sf 20dB

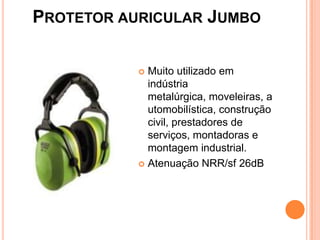

26. PROTETOR AURICULAR JUMBO
 Muito utilizado em
indústria
metalúrgica, moveleiras, a
utomobilística, construção
civil, prestadores de
serviços, montadoras e
montagem industrial.
 Atenuação NRR/sf 26dB

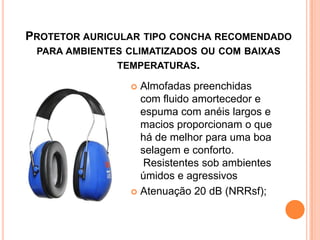

27. PROTETOR AURICULAR TIPO CONCHA RECOMENDADO
PARA AMBIENTES CLIMATIZADOS OU COM BAIXAS
TEMPERATURAS.
 Almofadas preenchidas
com fluido amortecedor e
espuma com anéis largos e
macios proporcionam o que
há de melhor para uma boa
selagem e conforto.
Resistentes sob ambientes
úmidos e agressivos
 Atenuação 20 dB (NRRsf);

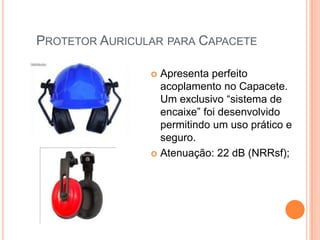

28. PROTETOR AURICULAR PARA CAPACETE
 Apresenta perfeito
acoplamento no Capacete.
Um exclusivo “sistema de
encaixe” foi desenvolvido
permitindo um uso prático e
seguro.
 Atenuação: 22 dB (NRRsf);

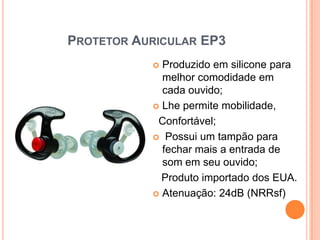

29. PROTETOR AURICULAR EP3
 Produzido em silicone para
melhor comodidade em
cada ouvido;
 Lhe permite mobilidade,
Confortável;
 Possui um tampão para
fechar mais a entrada de
som em seu ouvido;
Produto importado dos EUA.
 Atenuação: 24dB (NRRsf)

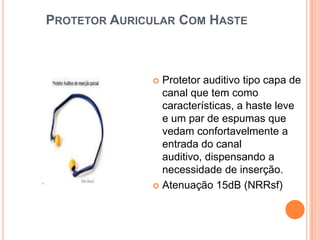

30. PROTETOR AURICULAR COM HASTE
 Protetor auditivo tipo capa de
canal que tem como
características, a haste leve
e um par de espumas que
vedam confortavelmente a
entrada do canal
auditivo, dispensando a
necessidade de inserção.
 Atenuação 15dB (NRRsf)

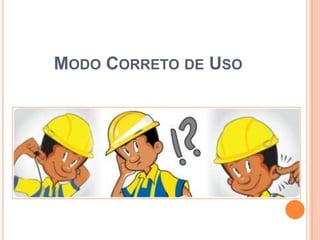

31. MODO CORRETO DE USO

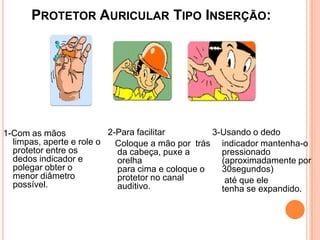

32. PROTETOR AURICULAR TIPO INSERÇÃO:
1-Com as mãos
limpas, aperte e role o
protetor entre os
dedos indicador e
polegar obter o
menor diâmetro
possível.
2-Para facilitar
Coloque a mão por trás
da cabeça, puxe a
orelha
para cima e coloque o
protetor no canal
auditivo.
3-Usando o dedo
indicador mantenha-o
pressionado
(aproximadamente por
30segundos)
até que ele
tenha se expandido.

33. PROTETOR AURICULAR TIPO CONCHA
1-Alinhe a altura
das conchas de
acordo com o
tamanho de sua
cabeça, de modo
que as conchas
cubram
completamente o
ouvido.
2- Com a boca
aberta ajeite o
protetor retirando
o excesso de
cabelo que estiver
entre o abafador e
o ouvido.

34. PROTETOR AURICULAR TIPO CONCHA
3 -Certifique-se de que
a veda esteja
completa, sem a
interferência de objetos
como elástico de
respiradores ou
armação de óculos,
obtendo veda
completa.
4-Devem ficar
alinhadas
verticalmente de
modo a proporcionar
a melhor veda
Nunca utilize com as
conchas viradas para
trás.

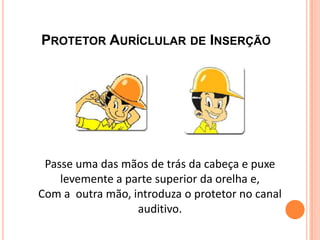

35. PROTETOR AURÍCLULAR DE INSERÇÃO
Passe uma das mãos de trás da cabeça e puxe
levemente a parte superior da orelha e,
Com a outra mão, introduza o protetor no canal
auditivo.

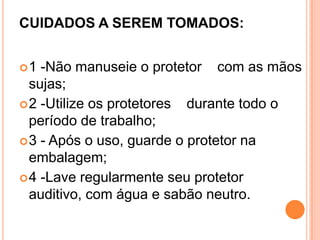

36. CUIDADOS A SEREM TOMADOS:
1 -Não manuseie o protetor com as mãos
sujas;
2 -Utilize os protetores durante todo o
período de trabalho;
3 - Após o uso, guarde o protetor na
embalagem;
4 -Lave regularmente seu protetor
auditivo, com água e sabão neutro.

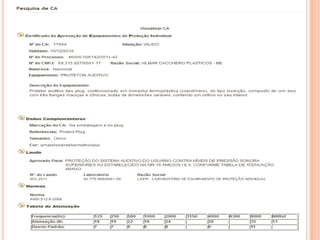

37. OQUE É C.A.?
 C.A. é o Certificado de Aprovação emitido pelo MTE
Ministério do Trabalho e Emprego
QUAL É A IMPORTÂNCIA DO C.A.?
COMO EU ENCONTRO O C.A.?
COMO É ESSE C.A.?

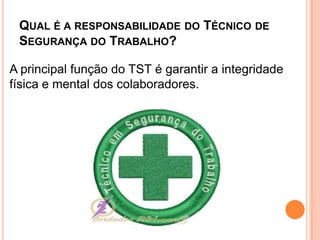

38. QUAL É A RESPONSABILIDADE DO TÉCNICO DE
SEGURANÇA DO TRABALHO?
A principal função do TST é garantir a integridade
física e mental dos colaboradores.

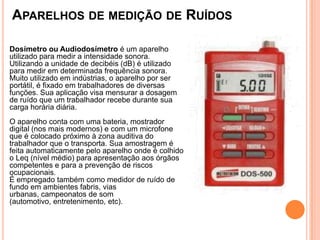

39. APARELHOS DE MEDIÇÃO DE RUÍDOS
Dosímetro ou Audiodosímetro é um aparelho
utilizado para medir a intensidade sonora.
Utilizando a unidade de decibéis (dB) é utilizado
para medir em determinada frequência sonora.
Muito utilizado em indústrias, o aparelho por ser
portátil, é fixado em trabalhadores de diversas
funções. Sua aplicação visa mensurar a dosagem
de ruído que um trabalhador recebe durante sua
carga horária diária.
O aparelho conta com uma bateria, mostrador
digital (nos mais modernos) e com um microfone
que é colocado próximo à zona auditiva do
trabalhador que o transporta. Sua amostragem é
feita automaticamente pelo aparelho onde é colhido
o Leq (nível médio) para apresentação aos órgãos
competentes e para a prevenção de riscos
ocupacionais.
É empregado também como medidor de ruído de
fundo em ambientes fabris, vias
urbanas, campeonatos de som
(automotivo, entretenimento, etc).

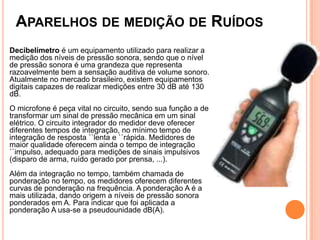

40. Decibelímetro é um equipamento utilizado para realizar a
medição dos níveis de pressão sonora, sendo que o nível
de pressão sonora é uma grandeza que representa
razoavelmente bem a sensação auditiva de volume sonoro.
Atualmente no mercado brasileiro, existem equipamentos
digitais capazes de realizar medições entre 30 dB até 130
dB.
O microfone é peça vital no circuito, sendo sua função a de
transformar um sinal de pressão mecânica em um sinal
elétrico. O circuito integrador do medidor deve oferecer
diferentes tempos de integração, no mínimo tempo de
integração de resposta ``lenta e ``rápida. Medidores de
maior qualidade oferecem ainda o tempo de integração
``impulso, adequado para medições de sinais impulsivos
(disparo de arma, ruído gerado por prensa, ...).
Além da integração no tempo, também chamada de
ponderação no tempo, os medidores oferecem diferentes
curvas de ponderação na frequência. A ponderação A é a
mais utilizada, dando origem a níveis de pressão sonora
ponderados em A. Para indicar que foi aplicada a
ponderação A usa-se a pseudounidade dB(A).
APARELHOS DE MEDIÇÃO DE RUÍDOS

42. OBRIGADA PELA
ATENÇÃO!
Turma de T.S.T Senai – Toledo
