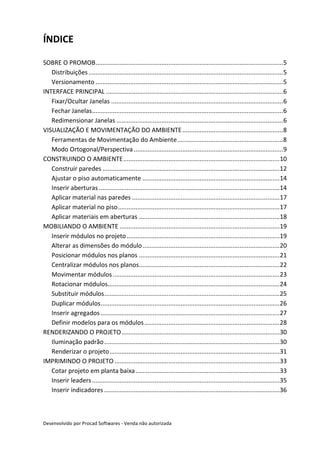

ÍNDICE
SOBRE O PROMOB............................................................................................................5
Distribuições................................................................................................................5
Versionamento ............................................................................................................5
INTERFACE PRINCIPAL ......................................................................................................6
Fixar/Ocultar Janelas ...................................................................................................6
Fechar Janelas..............................................................................................................6
Redimensionar Janelas ................................................................................................6
VISUALIZAÇÃO E MOVIMENTAÇÃO DO AMBIENTE..........................................................8
Ferramentas de Movimentação do Ambiente.............................................................8
Modo Ortogonal/Perspectiva......................................................................................9
CONSTRUINDO O AMBIENTE..........................................................................................10
Construir paredes ......................................................................................................12
Ajustar o piso automaticamente ...............................................................................14
Inserir aberturas ........................................................................................................14

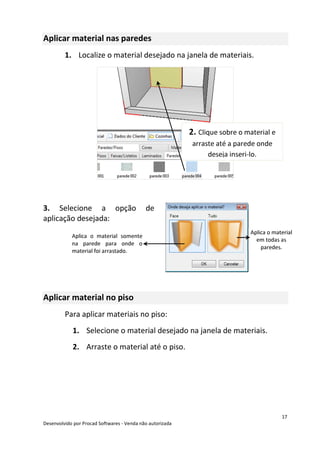

Aplicar material nas paredes .....................................................................................17
Aplicar material no piso.............................................................................................17
Aplicar materiais em aberturas .................................................................................18
MOBILIANDO O AMBIENTE ............................................................................................19
Inserir módulos no projeto........................................................................................19

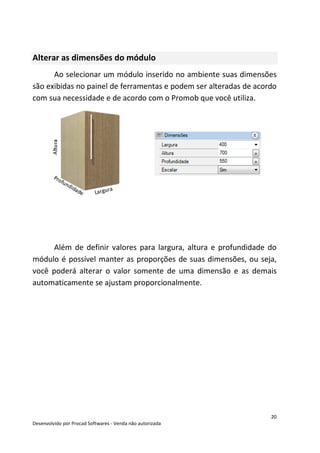

Alterar as dimensões do módulo...............................................................................20

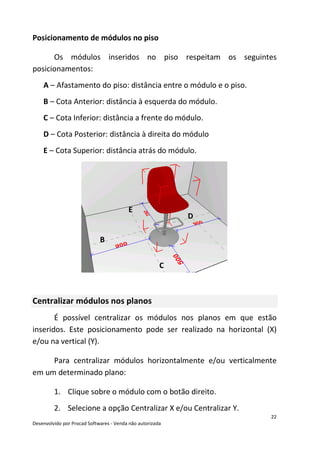

Posicionar módulos nos planos .................................................................................21
Centralizar módulos nos planos.................................................................................22

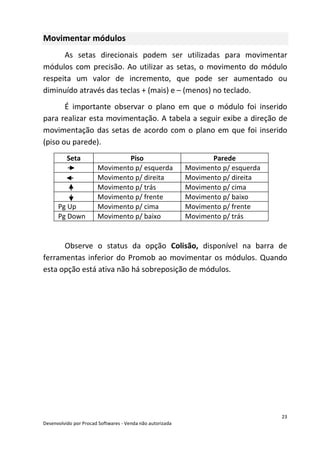

Movimentar módulos ................................................................................................23

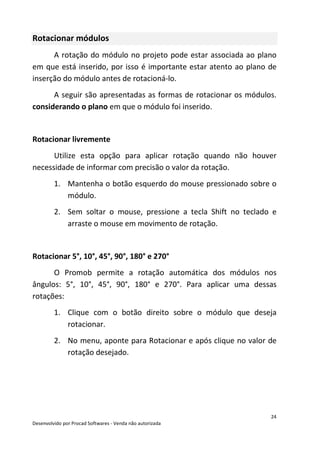

Rotacionar módulos...................................................................................................24

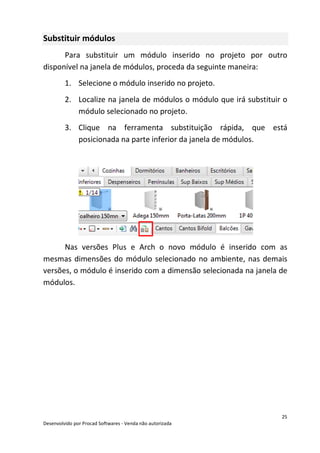

Substituir módulos.....................................................................................................25
Duplicar módulos.......................................................................................................26

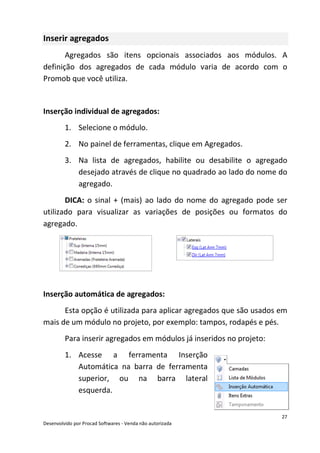

Inserir agregados .......................................................................................................27

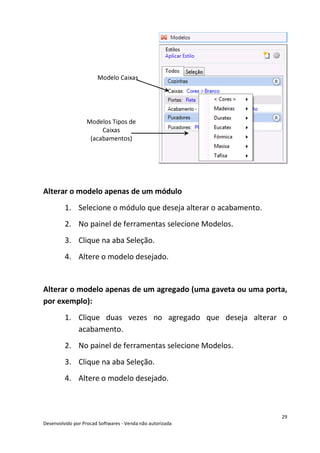

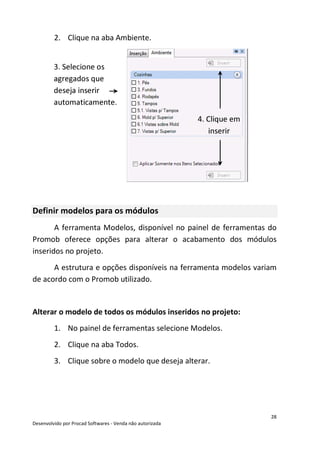

Definir modelos para os módulos..............................................................................28
RENDERIZANDO O PROJETO...........................................................................................30
Iluminação padrão.....................................................................................................30

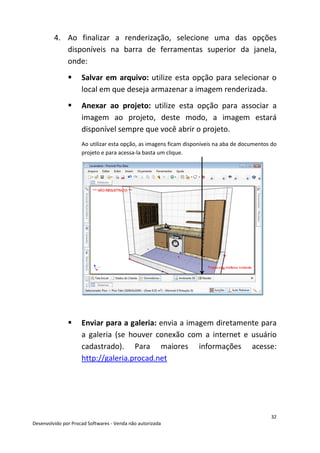

Renderizar o projeto..................................................................................................31

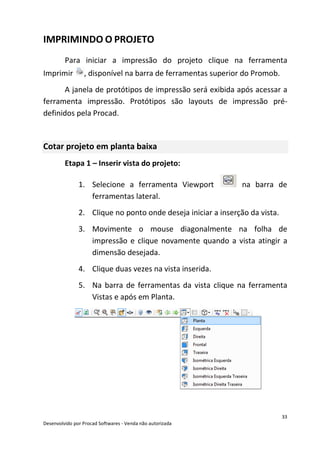

IMPRIMINDO O PROJETO ...............................................................................................33

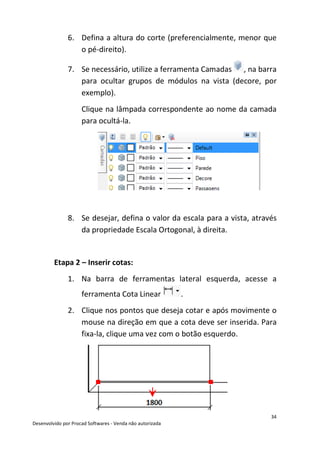

Cotar projeto em planta baixa...................................................................................33
Inserir leaders............................................................................................................35

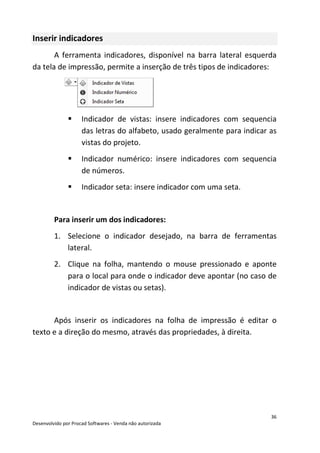

Inserir indicadores .....................................................................................................36

5

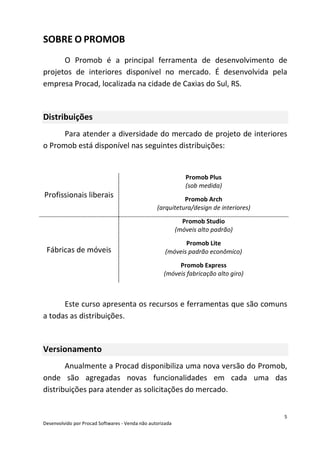

SOBRE O PROMOB
O Promob é a principal ferramenta de desenvolvimento de
projetos de interiores disponível no mercado. É desenvolvida pela
empresa Procad, localizada na cidade de Caxias do Sul, RS.
Distribuições
Para atender a diversidade do mercado de projeto de interiores
o Promob está disponível nas seguintes distribuições:
Profissionais liberais
Promob Plus
(sob medida)
Promob Arch
(arquitetura/design de interiores)
Fábricas de móveis
Promob Studio
(móveis alto padrão)
Promob Lite
(móveis padrão econômico)
Promob Express
(móveis fabricação alto giro)
Este curso apresenta os recursos e ferramentas que são comuns
a todas as distribuições.
Versionamento
Anualmente a Procad disponibiliza uma nova versão do Promob,
onde são agregadas novas funcionalidades em cada uma das
distribuições para atender as solicitações do mercado.

6
INTERFACE PRINCIPAL
As janelas disponíveis na interface principal do Promob podem
ser exibidas de acordo com a preferência de cada usuário.
Fixar/Ocultar Janelas
A forma de exibição das janelas depende do status do botão
Auto Hide (alfinete), que está localizado no canto superior direito das
janelas.
Nesta posição a janela está fixa (sempre visível) no ambiente,
independente da posição do mouse.
Nesta posição a janela é exibida somente quando há a
aproximação do mouse sobre o nome da mesma.
Fechar Janelas
Além das opções de visibilidade das janelas apresentadas acima,
é possível também fechá-las através do botão Fechar . Ao fechar
uma janela, a mesma deixa de ser exibida na interface principal, para
exibir a janela novamente:
1. Clique no menu Exibir
2. Aponte para Janelas
3. Clique no nome da janela que deseja exibir
Redimensionar Janelas
Para aumentar ou diminuir a dimensão de exibição de uma
janela:
1. Aproxime o cursor da borda da janela que deve ser
redimensionada.

7

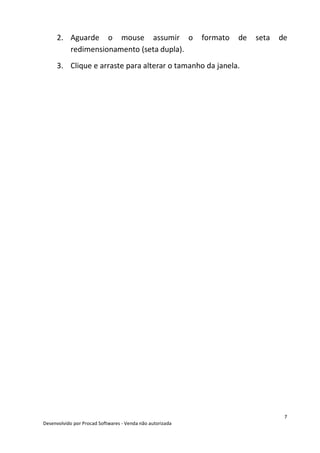

2. Aguarde o mouse assumir o formato de seta de
redimensionamento (seta dupla).
3. Clique e arraste para alterar o tamanho da janela.

8

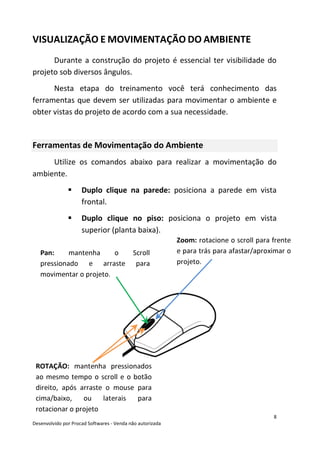

VISUALIZAÇÃO E MOVIMENTAÇÃO DO AMBIENTE
Durante a construção do projeto é essencial ter visibilidade do
projeto sob diversos ângulos.
Nesta etapa do treinamento você terá conhecimento das
ferramentas que devem ser utilizadas para movimentar o ambiente e
obter vistas do projeto de acordo com a sua necessidade.
Ferramentas de Movimentação do Ambiente
Utilize os comandos abaixo para realizar a movimentação do
ambiente.
Duplo clique na parede: posiciona a parede em vista
frontal.
Duplo clique no piso: posiciona o projeto em vista
superior (planta baixa).
Pan: mantenha o Scroll
pressionado e arraste para
movimentar o projeto.
Zoom: rotacione o scroll para frente
e para trás para afastar/aproximar o
projeto.
ROTAÇÃO: mantenha pressionados
ao mesmo tempo o scroll e o botão
direito, após arraste o mouse para
cima/baixo, ou laterais para
rotacionar o projeto

9
Modo Ortogonal/Perspectiva
É possível alternar a visualização do ambiente entre os modos
Ortogonal (sem ponto de fuga) e Perspectiva (com ponto de fuga).
Para alternar entre estes dois modos utilize o botão
Ortogonal/Perspectiva localizando na barra de vistas, à esquerda,
ou pressione a tecla F8 no teclado.
Observe a seguir as ilustrações de cada um dos modos de
visualização:
Perspectiva Ortogonal

10

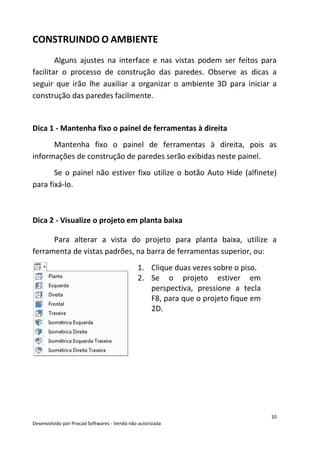

CONSTRUINDO O AMBIENTE
Alguns ajustes na interface e nas vistas podem ser feitos para
facilitar o processo de construção das paredes. Observe as dicas a
seguir que irão lhe auxiliar a organizar o ambiente 3D para iniciar a
construção das paredes facilmente.
Dica 1 - Mantenha fixo o painel de ferramentas à direita
Mantenha fixo o painel de ferramentas à direita, pois as
informações de construção de paredes serão exibidas neste painel.
Se o painel não estiver fixo utilize o botão Auto Hide (alfinete)
para fixá-lo.
Dica 2 - Visualize o projeto em planta baixa
Para alterar a vista do projeto para planta baixa, utilize a
ferramenta de vistas padrões, na barra de ferramentas superior, ou:
1. Clique duas vezes sobre o piso.
2. Se o projeto estiver em
perspectiva, pressione a tecla
F8, para que o projeto fique em
2D.

11

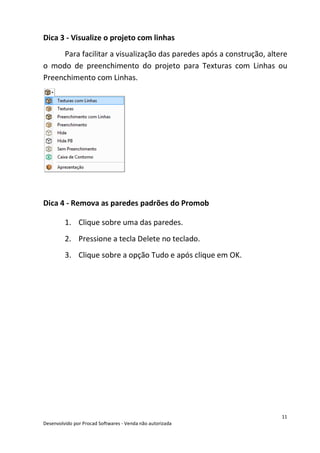

Dica 3 - Visualize o projeto com linhas
Para facilitar a visualização das paredes após a construção, altere
o modo de preenchimento do projeto para Texturas com Linhas ou
Preenchimento com Linhas.
Dica 4 - Remova as paredes padrões do Promob
1. Clique sobre uma das paredes.
2. Pressione a tecla Delete no teclado.
3. Clique sobre a opção Tudo e após clique em OK.

12

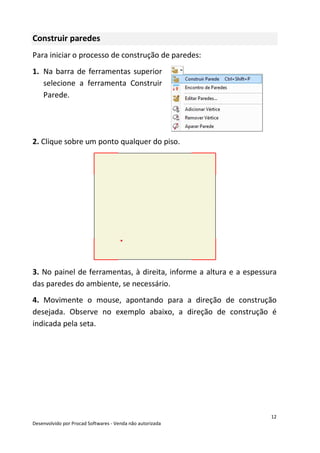

Construir paredes
Para iniciar o processo de construção de paredes:
1. Na barra de ferramentas superior
selecione a ferramenta Construir
Parede.
2. Clique sobre um ponto qualquer do piso.
3. No painel de ferramentas, à direita, informe a altura e a espessura
das paredes do ambiente, se necessário.
4. Movimente o mouse, apontando para a direção de construção
desejada. Observe no exemplo abaixo, a direção de construção é
indicada pela seta.

13

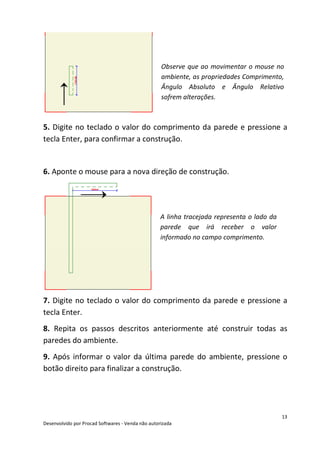

Observe que ao movimentar o mouse no
ambiente, as propriedades Comprimento,
Ângulo Absoluto e Ângulo Relativo
sofrem alterações.
5. Digite no teclado o valor do comprimento da parede e pressione a
tecla Enter, para confirmar a construção.
6. Aponte o mouse para a nova direção de construção.
A linha tracejada representa o lado da
parede que irá receber o valor
informado no campo comprimento.
7. Digite no teclado o valor do comprimento da parede e pressione a
tecla Enter.
8. Repita os passos descritos anteriormente até construir todas as
paredes do ambiente.
9. Após informar o valor da última parede do ambiente, pressione o
botão direito para finalizar a construção.

14

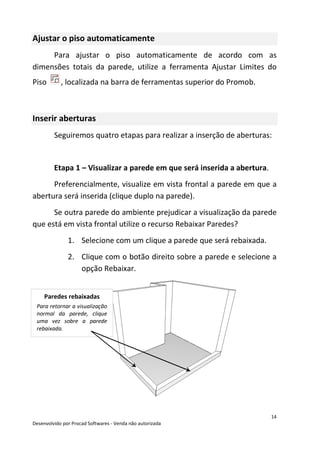

Ajustar o piso automaticamente
Para ajustar o piso automaticamente de acordo com as
dimensões totais da parede, utilize a ferramenta Ajustar Limites do
Piso , localizada na barra de ferramentas superior do Promob.
Inserir aberturas
Seguiremos quatro etapas para realizar a inserção de aberturas:
Etapa 1 – Visualizar a parede em que será inserida a abertura.
Preferencialmente, visualize em vista frontal a parede em que a
abertura será inserida (clique duplo na parede).
Se outra parede do ambiente prejudicar a visualização da parede
que está em vista frontal utilize o recurso Rebaixar Paredes?
1. Selecione com um clique a parede que será rebaixada.
2. Clique com o botão direito sobre a parede e selecione a
opção Rebaixar.
Paredes rebaixadas
Para retornar a visualização
normal da parede, clique
uma vez sobre a parede
rebaixada.

15

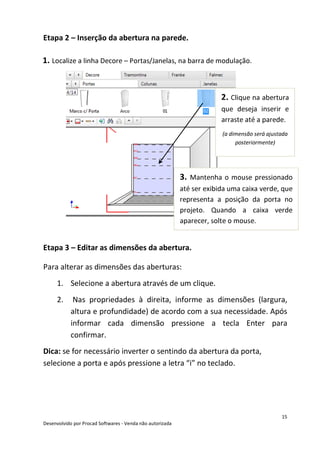

Etapa 2 – Inserção da abertura na parede.
Etapa 3 – Editar as dimensões da abertura.
Para alterar as dimensões das aberturas:
1. Selecione a abertura através de um clique.
2. Nas propriedades à direita, informe as dimensões (largura,
altura e profundidade) de acordo com a sua necessidade. Após
informar cada dimensão pressione a tecla Enter para
confirmar.
Dica: se for necessário inverter o sentindo da abertura da porta,
selecione a porta e após pressione a letra “i” no teclado.
1. Localize a linha Decore – Portas/Janelas, na barra de modulação.
2. Clique na abertura
que deseja inserir e
arraste até a parede.
(a dimensão será ajustada
posteriormente)
3. Mantenha o mouse pressionado
até ser exibida uma caixa verde, que
representa a posição da porta no
projeto. Quando a caixa verde
aparecer, solte o mouse.

16

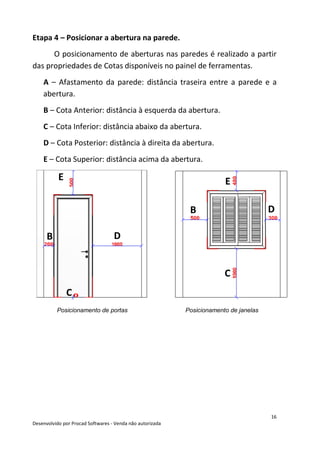

Etapa 4 – Posicionar a abertura na parede.
O posicionamento de aberturas nas paredes é realizado a partir
das propriedades de Cotas disponíveis no painel de ferramentas.
A – Afastamento da parede: distância traseira entre a parede e a
abertura.
B – Cota Anterior: distância à esquerda da abertura.
C – Cota Inferior: distância abaixo da abertura.
D – Cota Posterior: distância à direita da abertura.
E – Cota Superior: distância acima da abertura.
Posicionamento de portas Posicionamento de janelas
B D
E
C
B D
E
C

17
Aplicar material nas paredes
1. Localize o material desejado na janela de materiais.
3. Selecione a opção de
aplicação desejada:
Aplicar material no piso
Para aplicar materiais no piso:
1. Selecione o material desejado na janela de materiais.
2. Arraste o material até o piso.
2. Clique sobre o material e
arraste até a parede onde
deseja inseri-lo.
Aplica o material
em todas as
paredes.
Aplica o material somente
na parede para onde o
material foi arrastado.

18
Aplicar materiais em aberturas
A aplicação de materiais em aberturas também é realizada a
partir do arraste de um material para a abertura.
As aberturas estão divididas em componentes que permitem a
atribuição de diferentes materiais. Observe o exemplo de divisão de
componentes em aberturas:
Ao arrastar materiais para itens da Decore, a seguinte mensagem
é exibida:
Componente 2
Folha da porta
Aplica o material somente no componente
para onde o material foi arrastado.
Aplica o material em todos
os componentes comuns no
ambiente.
Habilita a função Pincel, para
que através de cliques, você
aplique o material no
componente que desejar.
Após o uso da ferramenta
pincel, retorne para a
ferramenta Selecionar/Mover
pressionando a tecla M.
Componente 1
Marco

19
MOBILIANDO O AMBIENTE
Nesta etapa do treinamento, vamos aprender como trabalhar
com os módulos que irão compor o ambiente.
Inserir módulos no projeto
Insira módulos no projeto da seguinte maneira:
1. Localize na janela de módulos o módulo que deseja inserir.
Algumas versões do Promob permitem selecionar a dimensão de
inserção do módulo antes de sua inserção no ambiente, através dos
valores propostos. Os valores propostos dos módulos podem ser
acessados através da lista disponível logo abaixo da imagem do
módulo.
2. Clique sobre o módulo
desejado e arraste até o
local (plano) onde deve
ser inserido.
Dica: mantenha o mouse
pressionado para a exibição da
posição de inserção do módulo
(caixa verde), para posicionar o
módulo no local desejado.

20
Alterar as dimensões do módulo
Ao selecionar um módulo inserido no ambiente suas dimensões
são exibidas no painel de ferramentas e podem ser alteradas de acordo
com sua necessidade e de acordo com o Promob que você utiliza.
Além de definir valores para largura, altura e profundidade do
módulo é possível manter as proporções de suas dimensões, ou seja,
você poderá alterar o valor somente de uma dimensão e as demais
automaticamente se ajustam proporcionalmente.

21
Posicionar módulos nos planos
Para definir a posição de um módulo no plano em que foi
inserido, utilize as propriedades cotas, apresentadas inicialmente para
posicionar as aberturas.
Posicionamento de módulos na parede
A – Afastamento da parede: distância entre o módulo e a parede.
B – Cota Anterior: distância à esquerda do módulo.
C – Cota Inferior: distância abaixo do módulo.
D – Cota Posterior: distância à direita do módulo
E – Cota Superior: distância acima do módulo.
Para visualizar a distância do módulo com relação ao piso, você
também pode utilizar a propriedade Posição Absoluta – Z. Esta
propriedade exibe a distância entre o piso e o módulo independente da
existência de outros módulos no projeto.
E
B
C
D

22
Posicionamento de módulos no piso
Os módulos inseridos no piso respeitam os seguintes
posicionamentos:
A – Afastamento do piso: distância entre o módulo e o piso.
B – Cota Anterior: distância à esquerda do módulo.
C – Cota Inferior: distância a frente do módulo.
D – Cota Posterior: distância à direita do módulo
E – Cota Superior: distância atrás do módulo.
Centralizar módulos nos planos
É possível centralizar os módulos nos planos em que estão
inseridos. Este posicionamento pode ser realizado na horizontal (X)
e/ou na vertical (Y).
Para centralizar módulos horizontalmente e/ou verticalmente
em um determinado plano:
1. Clique sobre o módulo com o botão direito.
2. Selecione a opção Centralizar X e/ou Centralizar Y.
B
D
E
C

23
Movimentar módulos
As setas direcionais podem ser utilizadas para movimentar
módulos com precisão. Ao utilizar as setas, o movimento do módulo
respeita um valor de incremento, que pode ser aumentado ou
diminuído através das teclas + (mais) e – (menos) no teclado.
É importante observar o plano em que o módulo foi inserido
para realizar esta movimentação. A tabela a seguir exibe a direção de
movimentação das setas de acordo com o plano em que foi inserido
(piso ou parede).
Seta Piso Parede
Movimento p/ esquerda Movimento p/ esquerda
Movimento p/ direita Movimento p/ direita
Movimento p/ trás Movimento p/ cima
Movimento p/ frente Movimento p/ baixo
Pg Up Movimento p/ cima Movimento p/ frente
Pg Down Movimento p/ baixo Movimento p/ trás
Observe o status da opção Colisão, disponível na barra de
ferramentas inferior do Promob ao movimentar os módulos. Quando
esta opção está ativa não há sobreposição de módulos.

24
Rotacionar módulos
A rotação do módulo no projeto pode estar associada ao plano
em que está inserido, por isso é importante estar atento ao plano de
inserção do módulo antes de rotacioná-lo.
A seguir são apresentadas as formas de rotacionar os módulos.
considerando o plano em que o módulo foi inserido.
Rotacionar livremente
Utilize esta opção para aplicar rotação quando não houver
necessidade de informar com precisão o valor da rotação.
1. Mantenha o botão esquerdo do mouse pressionado sobre o
módulo.
2. Sem soltar o mouse, pressione a tecla Shift no teclado e
arraste o mouse em movimento de rotação.
Rotacionar 5°, 10°, 45°, 90°, 180° e 270°
O Promob permite a rotação automática dos módulos nos
ângulos: 5°, 10°, 45°, 90°, 180° e 270°. Para aplicar uma dessas
rotações:
1. Clique com o botão direito sobre o módulo que deseja
rotacionar.
2. No menu, aponte para Rotacionar e após clique no valor de
rotação desejado.

25
Substituir módulos
Para substituir um módulo inserido no projeto por outro
disponível na janela de módulos, proceda da seguinte maneira:
1. Selecione o módulo inserido no projeto.
2. Localize na janela de módulos o módulo que irá substituir o
módulo selecionado no projeto.
3. Clique na ferramenta substituição rápida, que está
posicionada na parte inferior da janela de módulos.
Nas versões Plus e Arch o novo módulo é inserido com as
mesmas dimensões do módulo selecionado no ambiente, nas demais
versões, o módulo é inserido com a dimensão selecionada na janela de
módulos.

26
Duplicar módulos
O comando duplicar realiza a cópia de módulos no projeto
respeitando uma determinada direção e afastamento para os módulos.
Antes de utilizar o comando duplicar, é necessário levantar as
seguintes informações:
Direção da cópia Afastamento entre repetições
X: direita / esquerda Largura do módulo + afastamento
Y: frente / trás Profundidade do módulo + afastamento
Z: cima / baixo Altura do módulo + afastamento
Para utilizar o comando duplicar:
1. Clique com o botão direito sobre o módulo e selecione a
opção Duplicar, ou pressione Ctrl+D, no teclado.
2. Na janela Reposicionar, defina a posição do segundo
módulo, com relação ao primeiro.
3. Informe no campo correspondente a direção (X, Y ou Z), o
valor do afastamento entre as repetições.
4. Clique em OK.
5. Pressione as teclas Ctrl+D de acordo com a quantidade de
módulos que deseja inserir no projeto.
6. Para cancelar a utilização do recurso Duplicar, clique uma
vez no piso ou na parede.

27
Inserir agregados
Agregados são itens opcionais associados aos módulos. A
definição dos agregados de cada módulo varia de acordo com o
Promob que você utiliza.
Inserção individual de agregados:
1. Selecione o módulo.
2. No painel de ferramentas, clique em Agregados.
3. Na lista de agregados, habilite ou desabilite o agregado
desejado através de clique no quadrado ao lado do nome do
agregado.
DICA: o sinal + (mais) ao lado do nome do agregado pode ser
utilizado para visualizar as variações de posições ou formatos do
agregado.
Inserção automática de agregados:
Esta opção é utilizada para aplicar agregados que são usados em
mais de um módulo no projeto, por exemplo: tampos, rodapés e pés.
Para inserir agregados em módulos já inseridos no projeto:
1. Acesse a ferramenta Inserção
Automática na barra de ferramenta
superior, ou na barra lateral
esquerda.

28
2. Clique na aba Ambiente.
Definir modelos para os módulos
A ferramenta Modelos, disponível no painel de ferramentas do
Promob oferece opções para alterar o acabamento dos módulos
inseridos no projeto.
A estrutura e opções disponíveis na ferramenta modelos variam
de acordo com o Promob utilizado.
Alterar o modelo de todos os módulos inseridos no projeto:
1. No painel de ferramentas selecione Modelos.
2. Clique na aba Todos.
3. Clique sobre o modelo que deseja alterar.
3. Selecione os
agregados que
deseja inserir
automaticamente.
4. Clique em
inserir

29
Alterar o modelo apenas de um módulo
1. Selecione o módulo que deseja alterar o acabamento.
3. Clique na aba Seleção.
4. Altere o modelo desejado.
Alterar o modelo apenas de um agregado (uma gaveta ou uma porta,
por exemplo):
1. Clique duas vezes no agregado que deseja alterar o
acabamento.
3. Clique na aba Seleção.
4. Altere o modelo desejado.
Modelo Caixas
Modelos Tipos de
Caixas
(acabamentos)

30

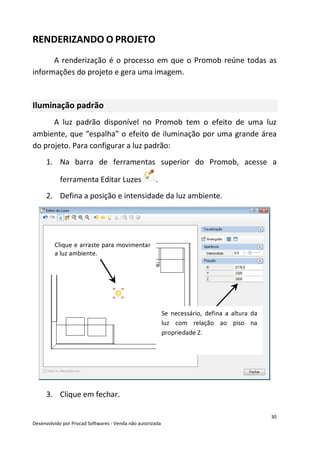

RENDERIZANDO O PROJETO
A renderização é o processo em que o Promob reúne todas as
informações do projeto e gera uma imagem.
Iluminação padrão
A luz padrão disponível no Promob tem o efeito de uma luz
ambiente, que “espalha” o efeito de iluminação por uma grande área
do projeto. Para configurar a luz padrão:
1. Na barra de ferramentas superior do Promob, acesse a
ferramenta Editar Luzes .
2. Defina a posição e intensidade da luz ambiente.
3. Clique em fechar.
Clique e arraste para movimentar
a luz ambiente.
Se necessário, defina a altura da
luz com relação ao piso na
propriedade Z.

31
Renderizar o projeto
A etapa de renderização é uma das mais importantes pois é a
partir dela que o projeto é preparado para ser apresentado ao cliente.
Para renderizar uma vista do projeto:
1. Movimente o projeto para obter a vista que deve ser
renderizada.
2. Clique na ferramenta Renderização.
Observe que neste momento linhas vermelhas são exibidas para identificar a área
do projeto que será renderizada. Caso seja necessário, movimente novamente o
ambiente até obter a vista desejada.
3. Selecione a qualidade de renderização desejada. A qualidade
de renderização esta associada ao nível de detalhes dos
efeitos de materiais aplicados ao projeto.

32
4. Ao finalizar a renderização, selecione uma das opções
disponíveis na barra de ferramentas superior da janela,
onde:
Salvar em arquivo: utilize esta opção para selecionar o
local em que deseja armazenar a imagem renderizada.
Anexar ao projeto: utilize esta opção para associar a
imagem ao projeto, deste modo, a imagem estará
disponível sempre que você abrir o projeto.
Ao utilizar esta opção, as imagens ficam disponíveis na aba de documentos do
projeto e para acessa-la basta um clique.
Enviar para a galeria: envia a imagem diretamente para
a galeria (se houver conexão com a internet e usuário
cadastrado). Para maiores informações acesse:
http://galeria.procad.net

33
IMPRIMINDO O PROJETO
Para iniciar a impressão do projeto clique na ferramenta
Imprimir , disponível na barra de ferramentas superior do Promob.
A janela de protótipos de impressão será exibida após acessar a
ferramenta impressão. Protótipos são layouts de impressão pré-
definidos pela Procad.
Cotar projeto em planta baixa
Etapa 1 – Inserir vista do projeto:
1. Selecione a ferramenta Viewport na barra de
ferramentas lateral.
2. Clique no ponto onde deseja iniciar a inserção da vista.
3. Movimente o mouse diagonalmente na folha de
impressão e clique novamente quando a vista atingir a
dimensão desejada.
4. Clique duas vezes na vista inserida.
5. Na barra de ferramentas da vista clique na ferramenta
Vistas e após em Planta.

34
6. Defina a altura do corte (preferencialmente, menor que
o pé-direito).
7. Se necessário, utilize a ferramenta Camadas , na barra
para ocultar grupos de módulos na vista (decore, por
exemplo).
Clique na lâmpada correspondente ao nome da camada
para ocultá-la.
8. Se desejar, defina o valor da escala para a vista, através
da propriedade Escala Ortogonal, à direita.
Etapa 2 – Inserir cotas:
1. Na barra de ferramentas lateral esquerda, acesse a
ferramenta Cota Linear .
2. Clique nos pontos que deseja cotar e após movimente o
mouse na direção em que a cota deve ser inserida. Para
fixa-la, clique uma vez com o botão esquerdo.

35
Inserir leaders
Através desta ferramenta é possível acrescentar observações
sobre os itens do projeto, através de indicações.
Para inserir leaders:
1. Clique na ferramenta Leader .
2. Clique no item que irá receber uma observação.
3. Afaste o cursor até o local onde a observação deve ser
exibida e clique.
4. Digite o texto desejado e clique em OK.
Se houver necessidade de excluir a leader, utilize a ferramenta
Selecionar disponível na barra de ferramenta superior, clique sobre
o texto da leader e pressione Delete no teclado.
Para editar o texto, clique duas vezes sobre a leader.

36
Inserir indicadores
A ferramenta indicadores, disponível na barra lateral esquerda
da tela de impressão, permite a inserção de três tipos de indicadores:
Indicador de vistas: insere indicadores com sequencia
das letras do alfabeto, usado geralmente para indicar as
vistas do projeto.
Indicador numérico: insere indicadores com sequencia
de números.
Indicador seta: insere indicador com uma seta.
Para inserir um dos indicadores:
1. Selecione o indicador desejado, na barra de ferramentas
lateral.
2. Clique na folha, mantendo o mouse pressionado e aponte
para o local para onde o indicador deve apontar (no caso de
indicador de vistas ou setas).
Após inserir os indicadores na folha de impressão é editar o
texto e a direção do mesmo, através das propriedades, à direita.

37

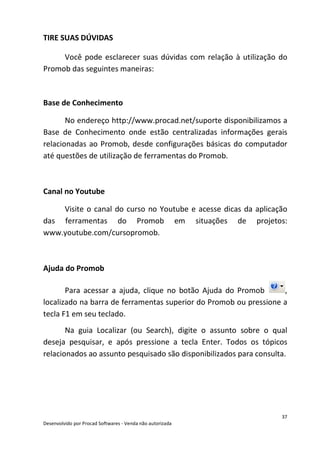

TIRE SUAS DÚVIDAS
Você pode esclarecer suas dúvidas com relação à utilização do
Promob das seguintes maneiras:
Base de Conhecimento
No endereço http://www.procad.net/suporte disponibilizamos a
Base de Conhecimento onde estão centralizadas informações gerais
relacionadas ao Promob, desde configurações básicas do computador
até questões de utilização de ferramentas do Promob.
Canal no Youtube
Visite o canal do curso no Youtube e acesse dicas da aplicação
das ferramentas do Promob em situações de projetos:
www.youtube.com/cursopromob.
Ajuda do Promob
Para acessar a ajuda, clique no botão Ajuda do Promob ,
localizado na barra de ferramentas superior do Promob ou pressione a
tecla F1 em seu teclado.
Na guia Localizar (ou Search), digite o assunto sobre o qual
deseja pesquisar, e após pressione a tecla Enter. Todos os tópicos
relacionados ao assunto pesquisado são disponibilizados para consulta.

38

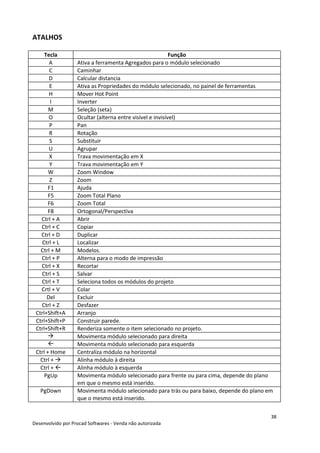

ATALHOS
Tecla Função
A Ativa a ferramenta Agregados para o módulo selecionado
C Caminhar
D Calcular distancia
E Ativa as Propriedades do módulo selecionado, no painel de ferramentas
H Mover Hot Point
I Inverter
M Seleção (seta)
O Ocultar (alterna entre visível e invisível)
P Pan
R Rotação
S Substituir
U Agrupar
X Trava movimentação em X
Y Trava movimentação em Y
W Zoom Window
Z Zoom
F1 Ajuda
F5 Zoom Total Plano
F6 Zoom Total
F8 Ortogonal/Perspectiva
Ctrl + A Abrir
Ctrl + C Copiar
Ctrl + D Duplicar
Ctrl + L Localizar
Ctrl + M Modelos.
Ctrl + P Alterna para o modo de impressão
Ctrl + X Recortar
Ctrl + S Salvar
Ctrl + T Seleciona todos os módulos do projeto
Crtl + V Colar
Del Excluir
Ctrl + Z Desfazer
Ctrl+Shift+A Arranjo
Ctrl+Shift+P Construir parede.
Ctrl+Shift+R Renderiza somente o item selecionado no projeto.
Movimenta módulo selecionado para direita
Movimenta módulo selecionado para esquerda
Ctrl + Home Centraliza módulo na horizontal
Ctrl + Alinha módulo à direita
Ctrl + Alinha módulo à esquerda
PgUp Movimenta módulo selecionado para frente ou para cima, depende do plano
em que o mesmo está inserido.
PgDown Movimenta módulo selecionado para trás ou para baixo, depende do plano em
que o mesmo está inserido.

Promob nivel basico apostila

Mais conteúdo relacionado

Mais procurados

Semelhante a Promob nivel basico apostila

Promob nivel basico apostila
