Este projeto propõe a construção de uma escola multifuncional em um terreno com desníveis. Será dividida em quatro blocos ligados por rampas, com setores administrativo, pedagógico, de convivência e serviços. Aproveitará o declive natural para implantar os blocos sem necessidade de muros de contenção.

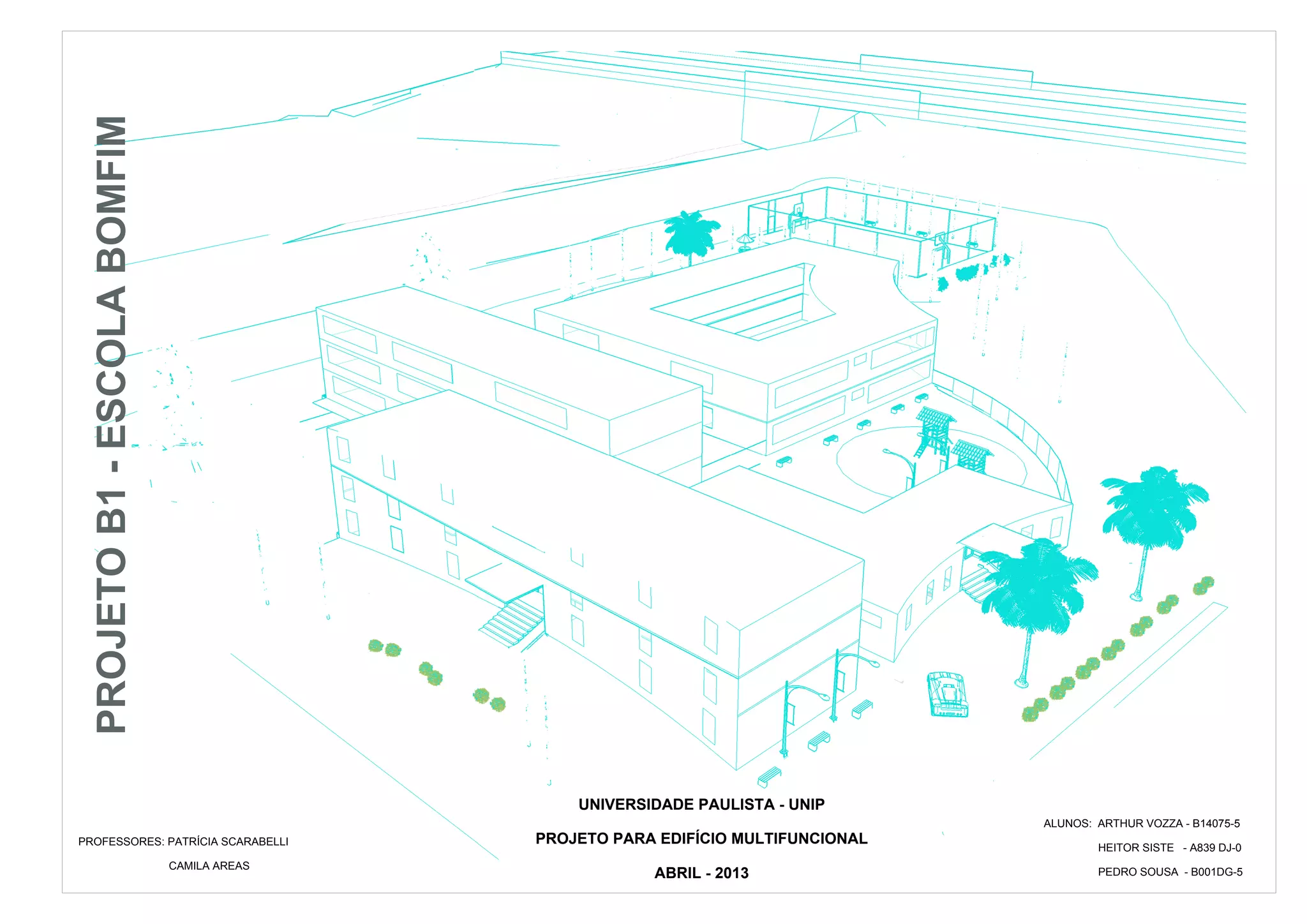

1. PROJETO B1 - ESCOLA BOMFIM
UNIVERSIDADE PAULISTA - UNIP
ALUNOS: ARTHUR VOZZA - B14075-5
PROFESSORES: PATRÍCIA SCARABELLI PROJETO PARA EDIFÍCIO MULTIFUNCIONAL HEITOR SISTE - A839 DJ-0
CAMILA AREAS
ABRIL - 2013 PEDRO SOUSA - B001DG-5

2. CONVIVÊNCIA: PLAYGROUD:
N
- Quadra poliesportiva - Local reservado
- Quiosques - Seguro
- Área verde - Para crianças até 10 anos
Ru
a
da
Co
ns
tit
ui
çã
o
BLOCO C
PEDAGÓGICO: BLOCO B
- Ensino Fundamental PEDAGÓGICO:
- Ensino Médio - Infantil
Rua Luis Gama
- Brinquedoteca
- Ensino Primário
BLOCO D
SERVIÇOS: BLOCO A
- Cozinha ADMINISTRATIVO:
- Cantina
- Depósito - Secretaria
- Almoxarifado - Tesouraria
- limpeza - Diretoria
- Segurança - Sala dos professores
Avenida Gov. Pedro de Toledo - Biblioteca
- Informática
- Laboratórios - Atendimento ao público
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 01 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL DIVISÃO DOS SETORES / PROGRAMA Heitor Siste A839DJ-0 Data
Camila Areas
escala - 1:500 Pedro Sousa B001DG-5 03/04/13

3. ACESSO BLOCO B
acesso pedestres
N
Veículos acesso pedestres
veículos
Apesar de todos os blocos terem acessos
independentes, estão ligados entre si LEGENDA ACESSOS:
por meio de rampas cobertas vencendo o
desnível do terreno que causa diferenças acesso pedestres
de piso entre os pavimentos.
acesso veículos
acesso aos blocos
ACESSO BLOCO C
saída de veículos
ACESSO BLOCO A
acesso pedestres
acesso veículos
público em geral
ACESSO LEGENDA BLOCOS:
BLOCO D
Bloco A
Bloco B
Bloco C
Bloco D
acesso veículos serviços acesso veículos
carga / descarga funcionários
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 02 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL IMPLANTAÇÃO - ACESSOS - VEGETAÇÃO Heitor Siste A839DJ-0 Data
Camila Areas
escala - 1:500 Pedro Sousa B001DG-5 03/04/13

4. PROGRAMA, PARTIDO E CONCEITO:
Para organizar a idéia projetual na distribuição em uma área de
10.000 m2 como a quadra em questão, observamos primeiramente
a topografia desta área e oque podemos nos beneficiar deste
desnível.
O próximo passo é distribuir os diferentes setores que compõem
todo o conjunto, neste projeto levamos em consideração a criação
para a edificação integrada de blocos sub-divididos por setores
constituindo em toda quadra um ambiente escolar pedagógico com
toda infraestrutura, acessos de veículos, pedestres, alunos com
diferentes faixa etárias, funcionários, público externo,
estacionamento e carga e descarga, além de acessos esclusivos
para embarque e desembarque dos usuários.
Compreendemos como programa a divisão dos diversos setores que
fazem parte deste projeto como setor administrativo, pedagógico,
convivência e serviços.
Já no partido e conceito iniciamos a discussão de aspectos com a
estratégia de implantação e distribuição do programa.
Para um melhor aproveitamento da quadra dividimos os setores em
quatro blocos, apesar de cada um deles terem acessos
independentes, estão ligados entre si por meio de rampas cobertas
vencendo o desnível do terreno que causa diferenças no piso entre
os pavimentos, e para uma boa relação com todo o entorno, com o
bairro e com toda comunidade resolvemos manter uma quadra
aberta, exceto no playgroud ao lado do bloco B, proporcionando
maior segurança aos alunos do primário (infantil até a quarta série)
e também alambrados ao redor da quadra poliesportiva, com uma
área verde e vegetação variadas que funcionam como barreiras
acústicas.
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 03 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL PROGRAMA - PARTIDO - CONCEITO Heitor Siste A839DJ-0 Data
Camila Areas
escala - 1:600 Pedro Sousa B001DG-5 03/04/13

5. Acesso ao bloco A - Av. Gov. Pedro de Toledo Acesso ao bloco B - R. da Constituição
Acesso ao bloco C - R. da Constituição Acesso ao bloco D - R. Luis Gama
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 04 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL PERSPECTIVAS DOS ACESSOS DE CADA BLOCO Heitor Siste A839DJ-0 Data
Camila Areas
sem escala Pedro Sousa B001DG-5 03/04/13

6. Vista Sul Vista Norte
Vista Oeste
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 05 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL PERSPECTIVAS DO CONJUNTO - (VISTAS) Heitor Siste A839DJ-0 Data
Camila Areas
sem escala Pedro Sousa B001DG-5 03/04/13

7. ESQUEMA TOPOGRÁFICO
Próximo a avenida Lix da Cunha temos um nível topográfico de
697,0, na Avenida Governador Pedro de Toledo este nível cai
para 692,0 proporcionando assim um desnível de 5,0 metros.
Em nosso projeto aproveitamos este desnível mantendo um leve
declive entre a fundação de um bloco e outro evitando assim
muros de arrimos para a contenção de terra afim de causar o
nivelamento.
AVENIDA LIX DA CUNHA
ANTIGO LEITO FERROVIÁRIO
ÁREA DE INTERVENÇÃO
AVENIDA GOV. PEDRO DE TOLEDO
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 06 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL ESQUEMA TOPOGRÁFICO Heitor Siste A839DJ-0 Data
Camila Areas
sem escala Pedro Sousa B001DG-5 03/04/13

8. CB
48,98 m
N
10,00 m
22,00 m
10,00 m
12,00 m
m
22,00 m
5
,5
94
12,00 m
40,00 m
C C
88,18 m
A A
8,00 m
30,00 m
40,00 m
27,60 m
27,94 m
40,00 m 10,00 m
16,93 m
122,00 m
CB
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 07 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL IMPLANTAÇÃO - COTAS Heitor Siste A839DJ-0 Data
Camila Areas
escala - 1:500 Pedro Sousa B001DG-5 03/04/13

9. CORTE A - A
Bloco D - 3 pav.
Bloco C - 2 pav. Quadra poliesportiva
692,5 693,2 693,5
692,0 701,7 702,3 699,8 694 694,2 697,0
Av Lix da Cunha
Bloco A - 3 pav.
Av. Gov. Pedro de Toledo Limites da quadra
121,40 m
Av Lix da Cunha Bloco D - 3 pav. Bloco B - pav. térreo
CORTE B - B
702,3
696,3
689,1 693,3 692,8
693,1 692,6
0,18 m
Limites da quadra R. da Constituição
R. Luis Gama
Antigo Leito Ferroviário
PROFESSORES ALUNOS R.A. Fls.
UNIVERSIDADE PAULISTA - UNIP PROJETO B1 - ESCOLA BOMFIM Arthur Vozza B14075-5 08 - 08
Patrícia Scarabelli
PROJETO PARA EDIFÍCIO MULTIFUNCIONAL CORTES LONGITUDINAL E TRANSVERSAL Heitor Siste A839DJ-0 Data
Camila Areas
escala - 1:500 Pedro Sousa B001DG-5 03/04/13
