1. OFICINA DE FÍSICA - UNIDADE DE ESTUDO 14
ELETRODINÂMICA

3. Seja uma lâmpada com as
seguintes especificações:
100 W – 220 V
a)
b)
O que significa cada uma dessas
especificações?
Qual é a intensidade de corrente elétrica que
circula pela lâmpada se ela estiver ligada
segundo as especificações do fabricante?

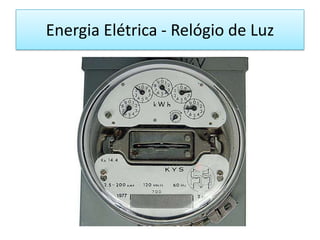

4. Energia Elétrica - Relógio de Luz

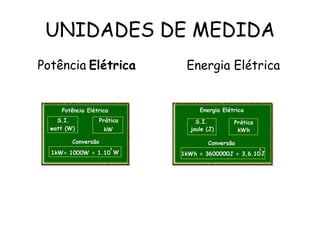

5. UNIDADES DE MEDIDA
Potência Elétrica
Energia Elétrica

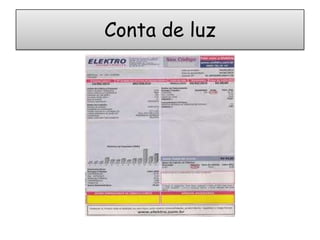

6. Conta de luz

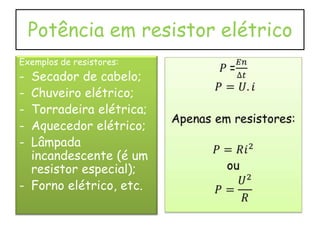

7. Potência em resistor elétrico
Exemplos de resistores:
-
Secador de cabelo;
Chuveiro elétrico;
Torradeira elétrica;
Aquecedor elétrico;
Lâmpada
incandescente (é um
resistor especial);
- Forno elétrico, etc.

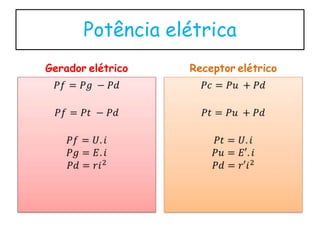

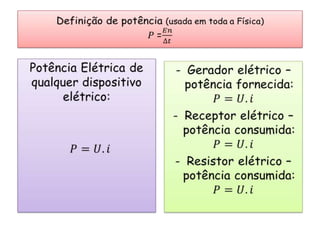

8. Potência elétrica
Gerador elétrico
Receptor elétrico

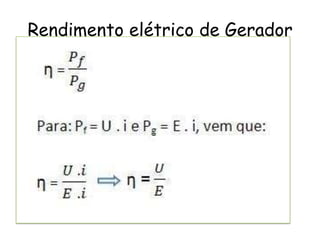

11. Rendimento elétrico de Gerador

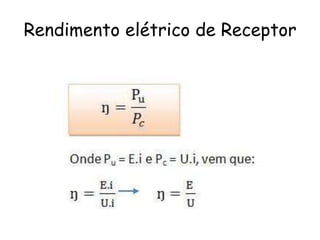

12. Rendimento elétrico de Receptor

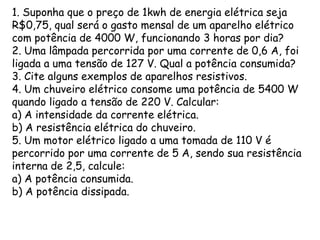

13. 1. Suponha que o preço de 1kwh de energia elétrica seja
R$0,75, qual será o gasto mensal de um aparelho elétrico
com potência de 4000 W, funcionando 3 horas por dia?
2. Uma lâmpada percorrida por uma corrente de 0,6 A, foi
ligada a uma tensão de 127 V. Qual a potência consumida?
3. Cite alguns exemplos de aparelhos resistivos.
4. Um chuveiro elétrico consome uma potência de 5400 W
quando ligado a tensão de 220 V. Calcular:
a) A intensidade da corrente elétrica.
b) A resistência elétrica do chuveiro.
5. Um motor elétrico ligado a uma tomada de 110 V é
percorrido por uma corrente de 5 A, sendo sua resistência
interna de 2,5, calcule:
a) A potência consumida.
b) A potência dissipada.

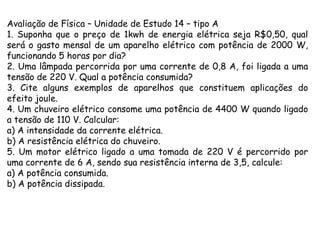

14. Avaliação de Física – Unidade de Estudo 14 – tipo A
1. Suponha que o preço de 1kwh de energia elétrica seja R$0,50, qual
será o gasto mensal de um aparelho elétrico com potência de 2000 W,
funcionando 5 horas por dia?
2. Uma lâmpada percorrida por uma corrente de 0,8 A, foi ligada a uma
tensão de 220 V. Qual a potência consumida?
3. Cite alguns exemplos de aparelhos que constituem aplicações do
efeito joule.
4. Um chuveiro elétrico consome uma potência de 4400 W quando ligado
a tensão de 110 V. Calcular:
a) A intensidade da corrente elétrica.
b) A resistência elétrica do chuveiro.
5. Um motor elétrico ligado a uma tomada de 220 V é percorrido por
uma corrente de 6 A, sendo sua resistência interna de 3,5, calcule:
a) A potência consumida.
b) A potência dissipada.
