O documento discute como a tecnologia 3D pode ser usada para promover a criatividade e educação artística, listando softwares de modelagem, captura e impressão 3D, bem como ferramentas para preparar arquivos 3D para impressão.
PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: COMUNICAÇÃO ASSERTIVA E INTERPESS...
O Software - A liberdade para criar em 2D e 3D - Materializar o Digital
1. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
O Software:
A Liberdade
paraCriar em 2D e 3D

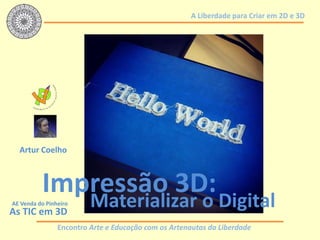

2. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
Impressão 3D:
Materializar o Digital
Artur Coelho
AE Venda do Pinheiro
As TIC em 3D

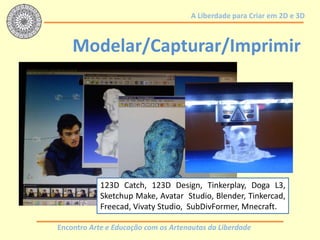

3. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
Modelar/Capturar/Imprimir
123D Catch, 123D Design, Tinkerplay, Doga L3,
Sketchup Make, Avatar Studio, Blender, Tinkercad,
Freecad, Vivaty Studio, SubDivFormer, Mnecraft.

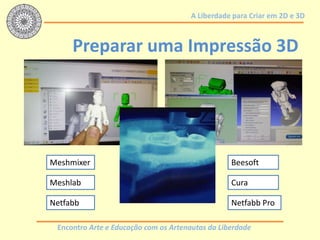

4. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
Preparar uma Impressão 3D
Meshmixer
Meshlab
Netfabb
Beesoft
Cura
Netfabb Pro

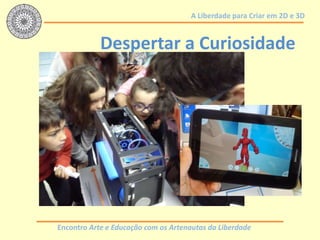

5. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
Despertar a Curiosidade

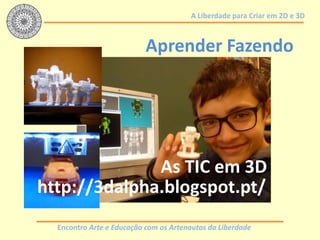

6. Encontro Arte e Educação com os Artenautas da Liberdade
A Liberdade para Criar em 2D e 3D
Aprender Fazendo
http://3dalpha.blogspot.pt/
As TIC em 3D
Notas do Editor
A tecnologia de impressão 3D, ou manufatura aditiva, é apontada como mudança paradigmática (Winnan, 2013) com uma gama crescente de aplicações industriais, científicas, económicas e lúdicas (Lipson & Kurman, 2012). Que mais-valias esta tecnologia poderá trazer aos processos de aprendizagem? Intuímos que poderá ter potencial e queremos perceber como dela tirar partido para a aprendizagem. Iniciámos um caminho de procura de estratégias concretas de adaptação à sala de aula, em contextos interdisciplinares e integração com as metas curriculares de Tecnologias de Informação e Comunicação (TIC).
Esta é uma área recente, com pouca literatura sobre experiências educacionais. Registam-se abordagens que incidem nas artes e CTEM (Thornburg, Thornburg, Armstrong, 2014) com projectos simples, requerendo poucos conhecimentos de modelação e integrando saberes de diferentes áreas para conceção e impressão em 3D de objetos para jogos matemáticos, módulos de pavimentações, elementos de sólidos ou engrenagens funcionais (Eisenberg, 2013).
Analisámos e implementámos três opções de utilização rápida pelos alunos: 3D scanning, modelação por primitivos, e modelação rigorosa em Sketchup Make. O 3D scanning permite digitalizar objectos físicos a partir de fotografias e aplicações de fotogrametria. Modelação por primitivos é um dos mais antigos processos de modelação em 3D, através da justaposição de formas geométricas para modelar objetos complexos. Utilizar o Sketchup Make para modelação 3D é uma das mais populares opções entre os nossos alunos, requerendo rigor e atenção à integridade do modelo durante a modelação.
Preparar modelos para imprimir não é um processo automático e requer alguns procedimentos que variam de acordo com o tipo de modelo. Antes de imprimir é necessário converter para STL (formato de ficheiro para impressão 3D), fazer redução da mesh (diminuir a contagem de polígonos), solidificar (eliminar geometria interior e intersecções), e validar o ficheiro. Usamos uma combinação de ferramentas que inclui o Meshlab (converter e redução da mesh), Meshmixer (solidificar) e netfabb (operações de correcção automatizadas, validação, corte nos eixos). Só depois se importa para o software de slicing e impressão (beesoft, no nosso caso).
Integrar da impressão 3D tornou-se possível com a aquisição de uma impressora de filamento Beethefirst. No nosso contexto específico, interessava-nos um produto simples de usar, acelerando a utilização com alunos em sala de aula. A utilização decorre em duas vertentes: como recurso de apoio a projectos interdisciplinares, e na disciplina de TIC na sequência da aprendizagem de modelação 3D elementar na abordagem das metas curriculares (Coelho, 2014).
É ainda prematuro tirar conclusões concretas sobre o potencial da impressão 3D, estando abertos caminhos de exploração. A abordagem lúdica suaviza o esforço na aquisição de competências de visualização tridimensional, estando os nossos alunos já a materializar o trabalho desenvolvido virtualmente, trazendo-o do ecrã do computador para o domínio do real.
Referências bibliográficas
(2014). Beethefirst Quick Start Guide. Aveiro: Beeverycreative. Obtido a 03 de março de 2015 de https://www.beeverycreative.com/wp-content/uploads/2014/08/BEEmanual-EN-PT-DE-2014-05-19.pdf.
Coelho, A. (2014). Tecnologias 3D nas TIC: Projeto 3D Alpha. in Miranda, G., et al, Aprendizagem Online Atas Digitais do III Congresso Internacional das TIC na Educação (pp. 255-259). Lisboa: Instituto da Educação da Universidade de Lisboa.
Eisenberg, M. (2013). 3D printing for children: What to build next? in Read, J., Markopoulos, P., International Journal of Child-Computer Interaction, vol. 1, n.º 1 (pp 7-13). Obtido a 03 de março de 2015 de http://www.sciencedirect.com/science/article/pii/S2212868912000050.
Frauenfelder, M. (2013). Make: Ultimate Guide to 3D Printing 2014. São Fran-cisco: Maker Media.
Lipson, H., Kurman, M. (2012). Fabricated: The New World of 3D Printing. Indianapolis: John Wiley & Sons.
Thornburg, D., Thornburg, N., Armstrong, S. (2014). The Invent To Learn Guide to 3D Printing in the Classroom: Recipes for Success. CMK Press.
Winnan, c. (2013). 3D Printing: The Next Technology Gold Rush. Amazon Digital.
