O Ferro e seus Processos (Parte Escrita)

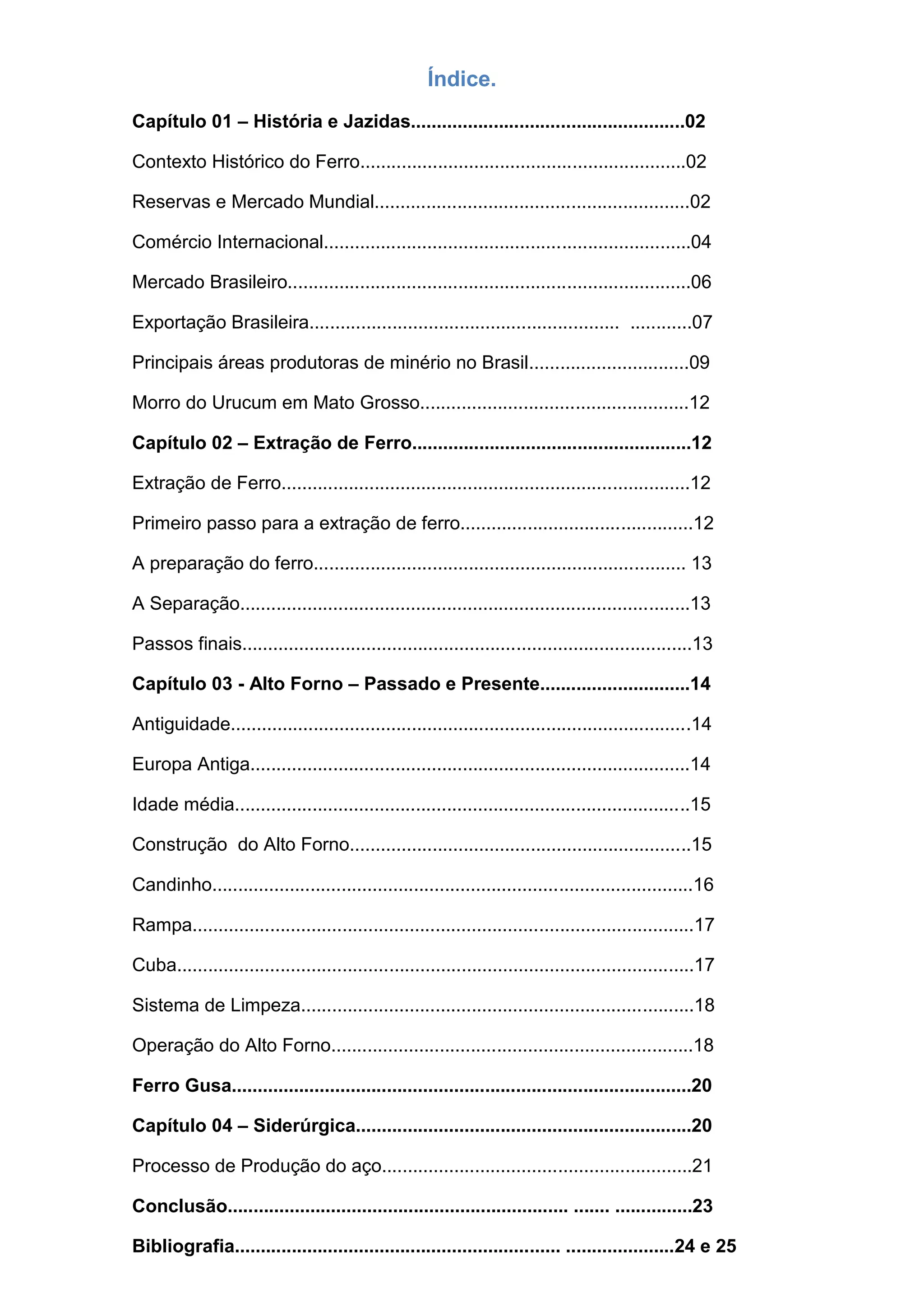

Índice.
Capítulo 01 – História e Jazidas.....................................................02
Contexto Histórico do Ferro...............................................................02
Reservas e Mercado Mundial.............................................................02
Comércio Internacional.......................................................................04
Mercado Brasileiro..............................................................................06
Exportação Brasileira............................................................ ............07
Principais áreas produtoras de minério no Brasil...............................09

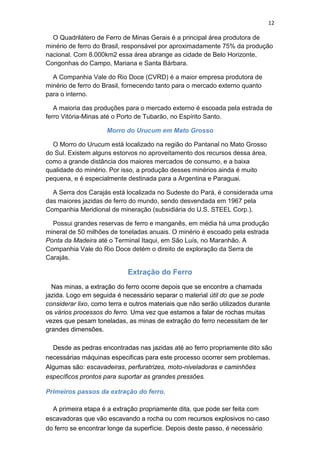

Morro do Urucum em Mato Grosso....................................................12
Capítulo 02 – Extração de Ferro......................................................12
Extração de Ferro...............................................................................12
Primeiro passo para a extração de ferro.............................................12

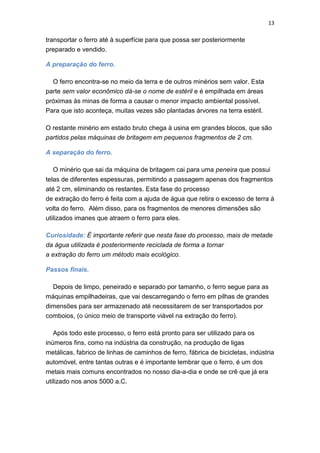

A preparação do ferro........................................................................ 13
A Separação.......................................................................................13
Passos finais.......................................................................................13
Capítulo 03 - Alto Forno – Passado e Presente.............................14
Antiguidade.........................................................................................14
Europa Antiga.....................................................................................14

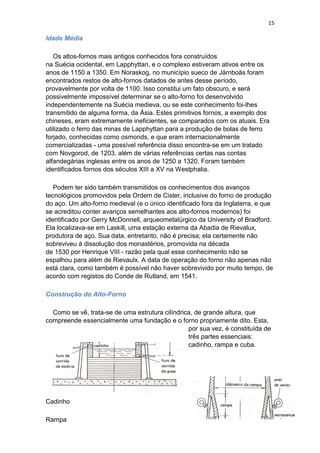

Idade média........................................................................................15
Construção do Alto Forno..................................................................15
Candinho.............................................................................................16
Rampa.................................................................................................17
Cuba....................................................................................................17

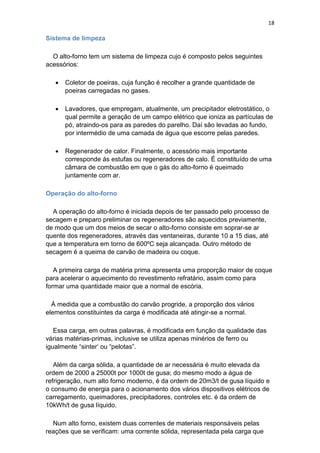

Sistema de Limpeza............................................................................18
Operação do Alto Forno......................................................................18
Ferro Gusa.........................................................................................20
Capítulo 04 – Siderúrgica.................................................................20
Processo de Produção do aço............................................................21

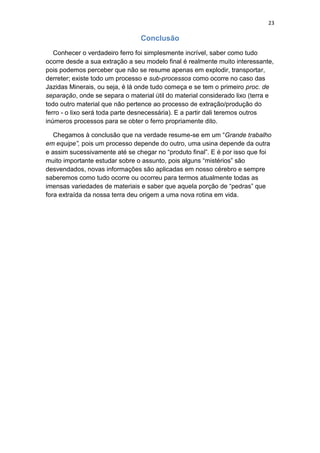

Conclusão.................................................................. ....... ...............23
Bibliografia............................................................... .....................24 e 25

2

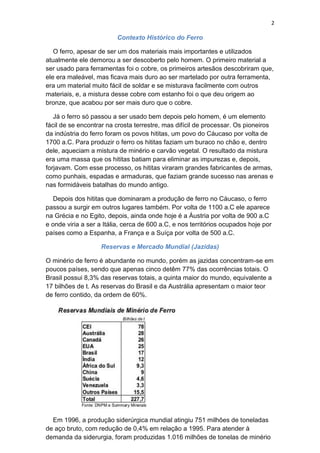

Contexto Histórico do Ferro
O ferro, apesar de ser um dos materiais mais importantes e utilizados
atualmente ele demorou a ser descoberto pelo homem. O primeiro material a
ser usado para ferramentas foi o cobre, os primeiros artesãos descobriram que,
ele era maleável, mas ficava mais duro ao ser martelado por outra ferramenta,
era um material muito fácil de soldar e se misturava facilmente com outros
materiais, e, a mistura desse cobre com estanho foi o que deu origem ao
bronze, que acabou por ser mais duro que o cobre.
Já o ferro só passou a ser usado bem depois pelo homem, é um elemento
fácil de se encontrar na crosta terrestre, mas difícil de processar. Os pioneiros
da indústria do ferro foram os povos hititas, um povo do Cáucaso por volta de
1700 a.C. Para produzir o ferro os hititas faziam um buraco no chão e, dentro
dele, aqueciam a mistura de minério e carvão vegetal. O resultado da mistura
era uma massa que os hititas batiam para eliminar as impurezas e, depois,
forjavam. Com esse processo, os hititas viraram grandes fabricantes de armas,
como punhais, espadas e armaduras, que faziam grande sucesso nas arenas e
nas formidáveis batalhas do mundo antigo.
Depois dos hititas que dominaram a produção de ferro no Cáucaso, o ferro
passou a surgir em outros lugares também. Por volta de 1100 a.C ele aparece
na Grécia e no Egito, depois, ainda onde hoje é a Áustria por volta de 900 a.C
e onde viria a ser a Itália, cerca de 600 a.C, e nos territórios ocupados hoje por
países como a Espanha, a França e a Suíça por volta de 500 a.C.
Reservas e Mercado Mundial (Jazidas)
O minério de ferro é abundante no mundo, porém as jazidas concentram-se em
poucos países, sendo que apenas cinco detêm 77% das ocorrências totais. O
Brasil possui 8,3% das reservas totais, a quinta maior do mundo, equivalente a
17 bilhões de t. As reservas do Brasil e da Austrália apresentam o maior teor
de ferro contido, da ordem de 60%.
Em 1996, a produção siderúrgica mundial atingiu 751 milhões de toneladas
de aço bruto, com redução de 0,4% em relação a 1995. Para atender à
demanda da siderurgia, foram produzidas 1.016 milhões de tonelas de minério

3

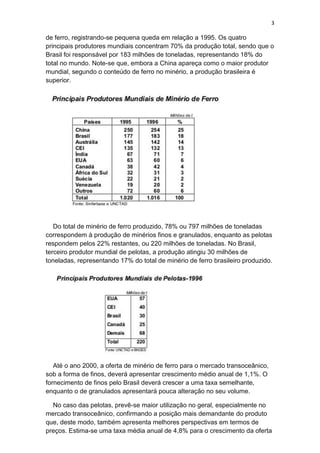

de ferro, registrando-se pequena queda em relação a 1995. Os quatro
principais produtores mundiais concentram 70% da produção total, sendo que o
Brasil foi responsável por 183 milhões de toneladas, representando 18% do
total no mundo. Note-se que, embora a China apareça como o maior produtor
mundial, segundo o conteúdo de ferro no minério, a produção brasileira é
superior.
Do total de minério de ferro produzido, 78% ou 797 milhões de toneladas
correspondem à produção de minérios finos e granulados, enquanto as pelotas
respondem pelos 22% restantes, ou 220 milhões de toneladas. No Brasil,
terceiro produtor mundial de pelotas, a produção atingiu 30 milhões de
toneladas, representando 17% do total de minério de ferro brasileiro produzido.
Até o ano 2000, a oferta de minério de ferro para o mercado transoceânico,
sob a forma de finos, deverá apresentar crescimento médio anual de 1,1%. O
fornecimento de finos pelo Brasil deverá crescer a uma taxa semelhante,
enquanto o de granulados apresentará pouca alteração no seu volume.
No caso das pelotas, prevê-se maior utilização no geral, especialmente no
mercado transoceânico, confirmando a posição mais demandante do produto
que, deste modo, também apresenta melhores perspectivas em termos de
preços. Estima-se uma taxa média anual de 4,8% para o crescimento da oferta

4

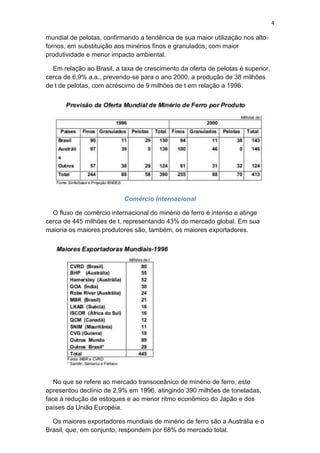

mundial de pelotas, confirmando a tendência de sua maior utilização nos alto-
fornos, em substituição aos minérios finos e granulados, com maior
produtividade e menor impacto ambiental.
Em relação ao Brasil, a taxa de crescimento da oferta de pelotas é superior,
cerca de 6,9% a.a., prevendo-se para o ano 2000, a produção de 38 milhões
de t de pelotas, com acréscimo de 9 milhões de t em relação a 1996.
Comércio Internacional
O fluxo de comércio internacional do minério de ferro é intenso e atinge
cerca de 445 milhões de t, representando 43% do mercado global. Em sua
maioria os maiores produtores são, também, os maiores exportadores.
No que se refere ao mercado transoceânico de minério de ferro, este
apresentou declínio de 2,9% em 1996, atingindo 390 milhões de toneladas,
face à redução de estoques e ao menor ritmo econômico do Japão e dos
países da União Européia.

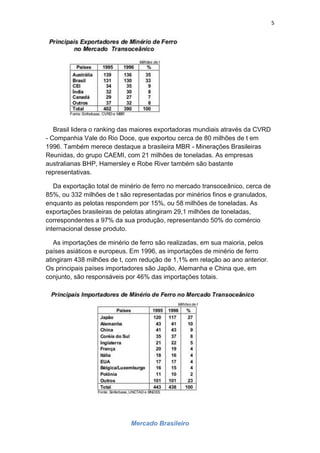

Os maiores exportadores mundiais de minério de ferro são a Austrália e o
Brasil, que, em conjunto, respondem por 68% do mercado total.

5
Brasil lidera o ranking das maiores exportadoras mundiais através da CVRD
- Companhia Vale do Rio Doce, que exportou cerca de 80 milhões de t em
1996. Também merece destaque a brasileira MBR - Minerações Brasileiras
Reunidas, do grupo CAEMI, com 21 milhões de toneladas. As empresas
australianas BHP, Hamersley e Robe River também são bastante
representativas.
Da exportação total de minério de ferro no mercado transoceânico, cerca de
85%, ou 332 milhões de t são representadas por minérios finos e granulados,
enquanto as pelotas respondem por 15%, ou 58 milhões de toneladas. As
exportações brasileiras de pelotas atingiram 29,1 milhões de toneladas,
correspondentes a 97% da sua produção, representando 50% do comércio
internacional desse produto.
As importações de minério de ferro são realizadas, em sua maioria, pelos
países asiáticos e europeus. Em 1996, as importações de minério de ferro
atingiram 438 milhões de t, com redução de 1,1% em relação ao ano anterior.
Os principais países importadores são Japão, Alemanha e China que, em
conjunto, são responsáveis por 46% das importações totais.
Mercado Brasileiro

6

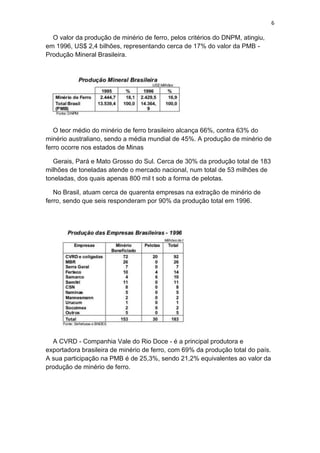

O valor da produção de minério de ferro, pelos critérios do DNPM, atingiu,
em 1996, US$ 2,4 bilhões, representando cerca de 17% do valor da PMB -
Produção Mineral Brasileira.
O teor médio do minério de ferro brasileiro alcança 66%, contra 63% do
minério australiano, sendo a média mundial de 45%. A produção de minério de
ferro ocorre nos estados de Minas
Gerais, Pará e Mato Grosso do Sul. Cerca de 30% da produção total de 183
milhões de toneladas atende o mercado nacional, num total de 53 milhões de
toneladas, dos quais apenas 800 mil t sob a forma de pelotas.
No Brasil, atuam cerca de quarenta empresas na extração de minério de
ferro, sendo que seis responderam por 90% da produção total em 1996.
A CVRD - Companhia Vale do Rio Doce - é a principal produtora e
exportadora brasileira de minério de ferro, com 69% da produção total do país.
A sua participação na PMB é de 25,3%, sendo 21,2% equivalentes ao valor da
produção de minério de ferro.

7

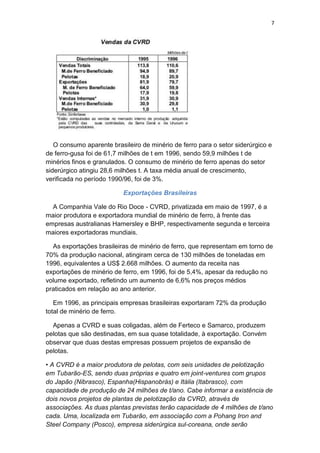

O consumo aparente brasileiro de minério de ferro para o setor siderúrgico e
de ferro-gusa foi de 61,7 milhões de t em 1996, sendo 59,9 milhões t de
minérios finos e granulados. O consumo de minério de ferro apenas do setor
siderúrgico atingiu 28,6 milhões t. A taxa média anual de crescimento,
verificada no período 1990/96, foi de 3%.
Exportações Brasileiras
A Companhia Vale do Rio Doce - CVRD, privatizada em maio de 1997, é a
maior produtora e exportadora mundial de minério de ferro, à frente das
empresas australianas Hamersley e BHP, respectivamente segunda e terceira
maiores exportadoras mundiais.
As exportações brasileiras de minério de ferro, que representam em torno de
70% da produção nacional, atingiram cerca de 130 milhões de toneladas em
1996, equivalentes a US$ 2.668 milhões. O aumento da receita nas
exportações de minério de ferro, em 1996, foi de 5,4%, apesar da redução no
volume exportado, refletindo um aumento de 6,6% nos preços médios
praticados em relação ao ano anterior.
Em 1996, as principais empresas brasileiras exportaram 72% da produção
total de minério de ferro.
Apenas a CVRD e suas coligadas, além de Ferteco e Samarco, produzem
pelotas que são destinadas, em sua quase totalidade, à exportação. Convém
observar que duas destas empresas possuem projetos de expansão de
pelotas.
• A CVRD é a maior produtora de pelotas, com seis unidades de pelotização
em Tubarão-ES, sendo duas próprias e quatro em joint-ventures com grupos
do Japão (Nibrasco), Espanha(Hispanobrás) e Itália (Itabrasco), com
capacidade de produção de 24 milhões de t/ano. Cabe informar a existência de
dois novos projetos de plantas de pelotização da CVRD, através de
associações. As duas plantas previstas terão capacidade de 4 milhões de t/ano
cada. Uma, localizada em Tubarão, em associação com a Pohang Iron and
Steel Company (Posco), empresa siderúrgica sul-coreana, onde serão

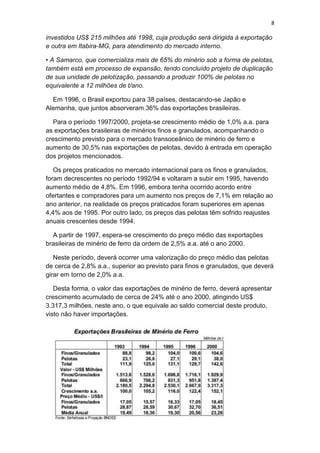

8
investidos US$ 215 milhões até 1998, cuja produção será dirigida à exportação
e outra em Itabira-MG, para atendimento do mercado interno.
• A Samarco, que comercializa mais de 65% do minério sob a forma de pelotas,
também está em processo de expansão, tendo concluído projeto de duplicação
de sua unidade de pelotização, passando a produzir 100% de pelotas no
equivalente a 12 milhões de t/ano.
Em 1996, o Brasil exportou para 38 países, destacando-se Japão e
Alemanha, que juntos absorveram 36% das exportações brasileiras.
Para o período 1997/2000, projeta-se crescimento médio de 1,0% a.a. para
as exportações brasileiras de minérios finos e granulados, acompanhando o
crescimento previsto para o mercado transoceânico de minério de ferro e
aumento de 30,5% nas exportações de pelotas, devido à entrada em operação
dos projetos mencionados.
Os preços praticados no mercado internacional para os finos e granulados,
foram decrescentes no período 1992/94 e voltaram a subir em 1995, havendo
aumento médio de 4,8%. Em 1996, embora tenha ocorrido acordo entre
ofertantes e compradores para um aumento nos preços de 7,1% em relação ao
ano anterior, na realidade os preços praticados foram superiores em apenas
4,4% aos de 1995. Por outro lado, os preços das pelotas têm sofrido reajustes
anuais crescentes desde 1994.
A partir de 1997, espera-se crescimento do preço médio das exportações
brasileiras de minério de ferro da ordem de 2,5% a.a. até o ano 2000.
Neste período, deverá ocorrer uma valorização do preço médio das pelotas
de cerca de 2,8% a.a., superior ao previsto para finos e granulados, que deverá
girar em torno de 2,0% a.a.
Desta forma, o valor das exportações de minério de ferro, deverá apresentar
crescimento acumulado de cerca de 24% até o ano 2000, atingindo US$
3.317,3 milhões, neste ano, o que equivale ao saldo comercial deste produto,
visto não haver importações.

9

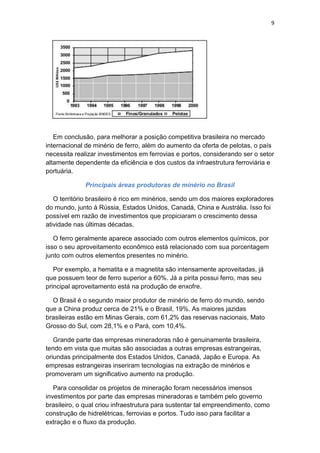

Em conclusão, para melhorar a posição competitiva brasileira no mercado
internacional de minério de ferro, além do aumento da oferta de pelotas, o país
necessita realizar investimentos em ferrovias e portos, considerando ser o setor
altamente dependente da eficiência e dos custos da infraestrutura ferroviária e
portuária.
Principais áreas produtoras de minério no Brasil
O território brasileiro é rico em minérios, sendo um dos maiores exploradores
do mundo, junto à Rússia, Estados Unidos, Canadá, China e Austrália. Isso foi
possível em razão de investimentos que propiciaram o crescimento dessa
atividade nas últimas décadas.
O ferro geralmente aparece associado com outros elementos químicos, por
isso o seu aproveitamento econômico está relacionado com sua porcentagem
junto com outros elementos presentes no minério.
Por exemplo, a hematita e a magnetita são intensamente aproveitadas, já
que possuem teor de ferro superior a 60%. Já a pirita possui ferro, mas seu
principal aproveitamento está na produção de enxofre.
O Brasil é o segundo maior produtor de minério de ferro do mundo, sendo
que a China produz cerca de 21% e o Brasil, 19%. As maiores jazidas
brasileiras estão em Minas Gerais, com 61,2% das reservas nacionais, Mato
Grosso do Sul, com 28,1% e o Pará, com 10,4%.
Grande parte das empresas mineradoras não é genuinamente brasileira,
tendo em vista que muitas são associadas a outras empresas estrangeiras,
oriundas principalmente dos Estados Unidos, Canadá, Japão e Europa. As
empresas estrangeiras inseriram tecnologias na extração de minérios e
promoveram um significativo aumento na produção.
Para consolidar os projetos de mineração foram necessários imensos
investimentos por parte das empresas mineradoras e também pelo governo
brasileiro, o qual criou infraestrutura para sustentar tal empreendimento, como
construção de hidrelétricas, ferrovias e portos. Tudo isso para facilitar a
extração e o fluxo da produção.

10

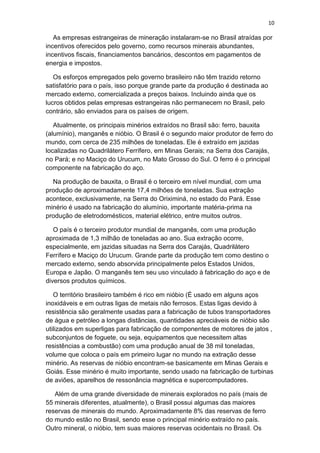

As empresas estrangeiras de mineração instalaram-se no Brasil atraídas por
incentivos oferecidos pelo governo, como recursos minerais abundantes,
incentivos fiscais, financiamentos bancários, descontos em pagamentos de
energia e impostos.
Os esforços empregados pelo governo brasileiro não têm trazido retorno
satisfatório para o país, isso porque grande parte da produção é destinada ao
mercado externo, comercializada a preços baixos. Incluindo ainda que os
lucros obtidos pelas empresas estrangeiras não permanecem no Brasil, pelo
contrário, são enviados para os países de origem.
Atualmente, os principais minérios extraídos no Brasil são: ferro, bauxita
(alumínio), manganês e nióbio. O Brasil é o segundo maior produtor de ferro do
mundo, com cerca de 235 milhões de toneladas. Ele é extraído em jazidas
localizadas no Quadrilátero Ferrífero, em Minas Gerais; na Serra dos Carajás,
no Pará; e no Maciço do Urucum, no Mato Grosso do Sul. O ferro é o principal
componente na fabricação do aço.
Na produção de bauxita, o Brasil é o terceiro em nível mundial, com uma
produção de aproximadamente 17,4 milhões de toneladas. Sua extração
acontece, exclusivamente, na Serra do Oriximiná, no estado do Pará. Esse
minério é usado na fabricação do alumínio, importante matéria-prima na
produção de eletrodomésticos, material elétrico, entre muitos outros.
O país é o terceiro produtor mundial de manganês, com uma produção
aproximada de 1,3 milhão de toneladas ao ano. Sua extração ocorre,
especialmente, em jazidas situadas na Serra dos Carajás, Quadrilátero
Ferrífero e Maciço do Urucum. Grande parte da produção tem como destino o
mercado externo, sendo absorvida principalmente pelos Estados Unidos,
Europa e Japão. O manganês tem seu uso vinculado à fabricação do aço e de
diversos produtos químicos.
O território brasileiro também é rico em nióbio (É usado em alguns aços
inoxidáveis e em outras ligas de metais não ferrosos. Estas ligas devido à
resistência são geralmente usadas para a fabricação de tubos transportadores
de água e petróleo a longas distâncias, quantidades apreciáveis de nióbio são
utilizados em superligas para fabricação de componentes de motores de jatos ,
subconjuntos de foguete, ou seja, equipamentos que necessitem altas
resistências a combustão) com uma produção anual de 38 mil toneladas,
volume que coloca o país em primeiro lugar no mundo na extração desse
minério. As reservas de nióbio encontram-se basicamente em Minas Gerais e
Goiás. Esse minério é muito importante, sendo usado na fabricação de turbinas
de aviões, aparelhos de ressonância magnética e supercomputadores.
Além de uma grande diversidade de minerais explorados no país (mais de
55 minerais diferentes, atualmente), o Brasil possui algumas das maiores
reservas de minerais do mundo. Aproximadamente 8% das reservas de ferro
do mundo estão no Brasil, sendo esse o principal minério extraído no país.
Outro mineral, o nióbio, tem suas maiores reservas ocidentais no Brasil. Os

11

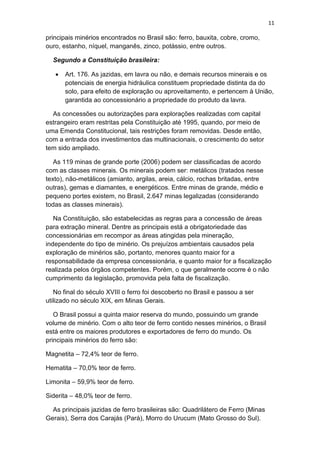

principais minérios encontrados no Brasil são: ferro, bauxita, cobre, cromo,
ouro, estanho, níquel, manganês, zinco, potássio, entre outros.
Segundo a Constituição brasileira:
 Art. 176. As jazidas, em lavra ou não, e demais recursos minerais e os
potenciais de energia hidráulica constituem propriedade distinta da do
solo, para efeito de exploração ou aproveitamento, e pertencem à União,
garantida ao concessionário a propriedade do produto da lavra.
As concessões ou autorizações para explorações realizadas com capital
estrangeiro eram restritas pela Constituição até 1995, quando, por meio de
uma Emenda Constitucional, tais restrições foram removidas. Desde então,
com a entrada dos investimentos das multinacionais, o crescimento do setor
tem sido ampliado.
As 119 minas de grande porte (2006) podem ser classificadas de acordo
com as classes minerais. Os minerais podem ser: metálicos (tratados nesse
texto), não-metálicos (amianto, argilas, areia, cálcio, rochas britadas, entre
outras), gemas e diamantes, e energéticos. Entre minas de grande, médio e
pequeno portes existem, no Brasil, 2.647 minas legalizadas (considerando
todas as classes minerais).
Na Constituição, são estabelecidas as regras para a concessão de áreas
para extração mineral. Dentre as principais está a obrigatoriedade das
concessionárias em recompor as áreas atingidas pela mineração,
independente do tipo de minério. Os prejuízos ambientais causados pela
exploração de minérios são, portanto, menores quanto maior for a
responsabilidade da empresa concessionária, e quanto maior for a fiscalização
realizada pelos órgãos competentes. Porém, o que geralmente ocorre é o não
cumprimento da legislação, promovida pela falta de fiscalização.
No final do século XVIII o ferro foi descoberto no Brasil e passou a ser
utilizado no século XIX, em Minas Gerais.
O Brasil possui a quinta maior reserva do mundo, possuindo um grande
volume de minério. Com o alto teor de ferro contido nesses minérios, o Brasil
está entre os maiores produtores e exportadores de ferro do mundo. Os
principais minérios do ferro são:
Magnetita – 72,4% teor de ferro.
Hematita – 70,0% teor de ferro.
Limonita – 59,9% teor de ferro.
Siderita – 48,0% teor de ferro.
As principais jazidas de ferro brasileiras são: Quadrilátero de Ferro (Minas
Gerais), Serra dos Carajás (Pará), Morro do Urucum (Mato Grosso do Sul).

12
O Quadrilátero de Ferro de Minas Gerais é a principal área produtora de
minério de ferro do Brasil, responsável por aproximadamente 75% da produção
nacional. Com 8.000km2 essa área abrange as cidade de Belo Horizonte,
Congonhas do Campo, Mariana e Santa Bárbara.
A Companhia Vale do Rio Doce (CVRD) é a maior empresa produtora de
minério de ferro do Brasil, fornecendo tanto para o mercado externo quanto
para o interno.
A maioria das produções para o mercado externo é escoada pela estrada de
ferro Vitória-Minas até o Porto de Tubarão, no Espírito Santo.
Morro do Urucum em Mato Grosso
O Morro do Urucum está localizado na região do Pantanal no Mato Grosso
do Sul. Existem alguns estorvos no aproveitamento dos recursos dessa área,
como a grande distância dos maiores mercados de consumo, e a baixa
qualidade do minério. Por isso, a produção desses minérios ainda é muito
pequena, e é especialmente destinada para a Argentina e Paraguai.
A Serra dos Carajás está localizada no Sudeste do Pará, é considerada uma
das maiores jazidas de ferro do mundo, sendo desvendada em 1967 pela
Companhia Meridional de mineração (subsidiária do U.S. STEEL Corp.).
Possui grandes reservas de ferro e manganês, em média há uma produção
mineral de 50 milhões de toneladas anuais. O minério é escoado pela estrada
Ponta da Madeira até o Terminal Itaqui, em São Luís, no Maranhão. A
Companhia Vale do Rio Doce detém o direito de exploração da Serra de
Carajás.
Extração do Ferro
Nas minas, a extração do ferro ocorre depois que se encontre a chamada
jazida. Logo em seguida é necessário separar o material útil do que se pode
considerar lixo, como terra e outros materiais que não serão utilizados durante
os vários processos do ferro. Uma vez que estamos a falar de rochas muitas
vezes que pesam toneladas, as minas de extração do ferro necessitam de ter
grandes dimensões.
Desde as pedras encontradas nas jazidas até ao ferro propriamente dito são
necessárias máquinas especificas para este processo ocorrer sem problemas.
Algumas são: escavadeiras, perfuratrizes, moto-niveladoras e caminhões
específicos prontos para suportar as grandes pressões.
Primeiros passos da extração do ferro.
A primeira etapa é a extração propriamente dita, que pode ser feita com
escavadoras que vão escavando a rocha ou com recursos explosivos no caso
do ferro se encontrar longe da superfície. Depois deste passo, é necessário

13
transportar o ferro até à superfície para que possa ser posteriormente
preparado e vendido.
A preparação do ferro.
O ferro encontra-se no meio da terra e de outros minérios sem valor. Esta
parte sem valor econômico dá-se o nome de estéril e é empilhada em áreas
próximas às minas de forma a causar o menor impacto ambiental possível.
Para que isto aconteça, muitas vezes são plantadas árvores na terra estéril.
O restante minério em estado bruto chega à usina em grandes blocos, que são
partidos pelas máquinas de britagem em pequenos fragmentos de 2 cm.
A separação do ferro.
O minério que sai da máquina de britagem cai para uma peneira que possui
telas de diferentes espessuras, permitindo a passagem apenas dos fragmentos
até 2 cm, eliminando os restantes. Esta fase do processo
de extração do ferro é feita com a ajuda de água que retira o excesso de terra à
volta do ferro. Além disso, para os fragmentos de menores dimensões são
utilizados imanes que atraem o ferro para eles.
Curiosidade: É importante referir que nesta fase do processo, mais de metade
da água utilizada é posteriormente reciclada de forma a tornar
a extração do ferro um método mais ecológico.
Passos finais.
Depois de limpo, peneirado e separado por tamanho, o ferro segue para as
máquinas empilhadeiras, que vai descarregando o ferro em pilhas de grandes
dimensões para ser armazenado até necessitarem de ser transportados por
comboios, (o único meio de transporte viável na extração do ferro).
Após todo este processo, o ferro está pronto para ser utilizado para os
inúmeros fins, como na indústria da construção, na produção de ligas
metálicas, fabrico de linhas de caminhos de ferro, fábrica de bicicletas, indústria
automóvel, entre tantas outras e é importante lembrar que o ferro, é um dos
metais mais comuns encontrados no nosso dia-a-dia e onde se crê que já era
utilizado nos anos 5000 a.C.

14
Alto Forno
O alto-forno constitui ainda o principal aparelho utilizado na metalúrgica do
ferro. A partir dos primeiros fornos, dos tipos mais rudimentares, em que os
gases eram perdidos na atmosfera, constantes aperfeiçoamentos técnicos vêm
sendo introduzidos e a capacidade diária paulatinamente elevada,
aproximando-se, nos dias atuais, de 10.000 toneladas de ferro gusa em 24
horas.
A metalurgia do ferro consiste essencialmente na redução de óxidos dos
minérios de ferro, mediante o emprego de um redutor, que é um material á
base de carbono- o carvão- o qual atua igualmente como combustível e,
indiretamente, supridor do carbono para as ligas ferro-carbono de alto carbono,
que são os principais produtos do alto-forno.
Antiguidade
Os alto-fornos mais antigos conhecidos foram construídos na China da dinastia
Han, no Século I a.C., embora os artefatos férreos encontrados neste país
datem do Século V a.C. - o que torna possível acreditar-se que a história dos
altos-fornos na China seja mais antigo do que atualmente se supõe. Estes
fornos primitivos possuíam paredes de barro com grande quantidade de
minerais fosfóricos. Enquanto se acreditava por muito tempo que os chineses
haviam desenvolvido o método de derretimento do ferro, Donald Wagner
(mesmo autor da referência anterior), publicou novo trabalho, o que substitui
algumas de suas afirmações de seu trabalho anterior. Nesta pesquisa mais
recente o autor coloca a data dos primeiros artefatos de fundição entre os
séculos IV e V a.C., mas também cogita de evidências de que o uso dos fornos
de fundição tenha se difundido para o ocidente. Ele sugere, também, que os
altos-fornos primitivos teriam se evoluído a partir dos fornos para derretimento
do bronze.
Europa Antiga
O ferro foi fundido pelos gregos, celtas, romanos e cartagineses da
Antiguidade. Foram encontrados vestígios variados na França (antiga Gália).
Materiais encontrados na atual Tunísia sugerem seu uso por ali, como também
na Antióquia durante o período helenístico. Embora seja pouco conhecido o
seu uso durante a Idade Média, o processo provavelmente continuou em uso.
A fundição aperfeiçoada recebeu o nome de forja catalã, e foi inventada na
Catalunha, na atual Espanha, durante o século VIII. Em vez de usar a estrutura
de ventilação natural, adicionou o sistema de foles para bombear o ar no
interior. Isso permitiu à um tempo produzir um ferro de melhor qualidade, como
aumentou-lhe a capacidade. É reconhecido que os monges cisterianos, que
eram bons engenheiros e qualificados metalúrgicos, tinham conseguido
produzir um verdadeiro aço, sendo considerados os inventores do alto-forno na
Europa.

15
Idade Média
Os altos-fornos mais antigos conhecidos fora construídos
na Suécia ocidental, em Lapphyttan, e o complexo estiveram ativos entre os
anos de 1150 a 1350. Em Noraskog, no município sueco de Järnboås foram
encontrados restos de alto-fornos datados de antes desse período,
provavelmente por volta de 1100. Isso constitui um fato obscuro, e será
possivelmente impossível determinar se o alto-forno foi desenvolvido
independentemente na Suécia medieva, ou se este conhecimento foi-lhes
transmitido de alguma forma, da Ásia. Estes primitivos fornos, a exemplo dos
chineses, eram extremamente ineficientes, se comparados com os atuais. Era
utilizado o ferro das minas de Lapphyttan para a produção de bolas de ferro
forjado, conhecidas como osmonds, e que eram internacionalmente
comercializadas - uma possível referência disso encontra-se em um tratado
com Novgorod, de 1203, além de várias referências certas nas contas
alfandegárias inglesas entre os anos de 1250 a 1320. Foram também
identificados fornos dos séculos XIII a XV na Westphalia.
Podem ter sido também transmitidos os conhecimentos dos avanços
tecnológicos promovidos pela Ordem de Cister, inclusive do forno de produção
do aço. Um alto-forno medieval (e o único identificado fora da Inglaterra, e que
se acreditou conter avanços semelhantes aos alto-fornos modernos) foi
identificado por Gerry McDonnell, arqueometalúrgico da University of Bradford.
Ela localizava-se em Laskill, uma estação externa da Abadia de Rievalux,
produtora de aço. Sua data, entretanto, não é precisa; ela certamente não
sobreviveu à dissolução dos monastérios, promovida na década
de 1530 por Henrique VIII - razão pela qual esse conhecimento não se
espalhou para além de Rievaulx. A data de operação do forno não apenas não
está clara, como também é possível não haver sobrevivido por muito tempo, de
acordo com registos do Conde de Rutland, em 1541.
Construção do Alto-Forno
Como se vê, trata-se de uma estrutura cilíndrica, de grande altura, que
compreende essencialmente uma fundação e o forno propriamente dito. Esta,
por sua vez, é constituída de
três partes essenciais:
cadinho, rampa e cuba.
Cadinho
Rampa

16
Cuba
Cadinho
O cadinho corresponde á parte do alto-forno onde se acumulam o metal
fundido e a escória, resultantes das reações que ocorrem no seu interior.
Na parte inferior do cadinho, acerca de 1m do fundo, situa-se o furo de
corrida do gusa, o qual, durante a operação do forno, permanece fechado com
massa refrataria colocada sob pressão e, por acima do furo de corrida do gusa,
a cerca de 2,0 a 2,40m do fundo , situam-se os furos de corrida de escória,
geralmente em números de dois.

17
Na parte superior do cadinho, cerca de 3m do fundo situam-se as ventaneiras,
através das quais é soprado ar pré-aquecido e sob pressão. O número de
ventaneiras, de formato cônico, construídas de cobre e refrigeradas a água,
varia de 20 a 32.
Rampa
A rampa tem formato tronco-cônico; suas dimensões variam desde o
diâmetro do cadinho até 10,5 ou mais, com altura que pode superar 4m. A
rampa corresponde á zona, de certo modo, mais quente: aí a espessura do
refratário é menor que a do cadinho, exigindo, em conseqüência, um
resfriamento externo mediante o emprego de placas metálicas por onde circula
a água.
Cuba
A cuba, também de forma tronco-cônica, tem a seção menor voltada para
cima, no topo ou goela. Sua altura, apartir da rampa, pode superar 25m.
Em conseqüência, a altura do alto-forno, compreendendo o cadinho, rampa e
cuba, a partir do fundo do cadinho, supera 30m, aos quais devem juntar-se
cerca de 4,5 a 5,0m do fundo de cadinho ao piso do chão.
A cuba é constituída de revestimento de tijolos refratários de grande
espessura, devido ao desgaste, essa espessura é maior no inferior e vai
diminuindo até chegar ao topo.
No topo do alto-forno situa-se o sistema de carregamento (fig.6). O sistema
de carregamento mais comum é chamado “copo e cone”, como a figura mostra.
Ele é constituído de uma tremonha de recebimento de carga, ligada ao silo ou
tremonha superior rotativa, cujo fundo corresponde ao sino ou cone pequeno;
esta pode ser movimentado por um sistema de alavancas.
A tremonha de recebimento descarrega a caraga no silo ou tremonha
rotativa, uma vez feita a descarga, o cone pequeno abre-se e descarrega o
material na tremonha inferiora, cujo fundo corresponde ao sino ou cone grande.
Após ter carga suficiente na tremonha inferior, abre-se o cone grande que
despaja o material no interior do forno.Isto só e´ feito quando o cone pequeno
esta fechado para evitar a fuga de gases, estes saem pelos tubos de saída
normalmernte a 90º um do outro que se comunicam com tubos de ascensão de
gases.

18
Sistema de limpeza
O alto-forno tem um sistema de limpeza cujo é composto pelos seguintes
acessórios:
 Coletor de poeiras, cuja função é recolher a grande quantidade de
poeiras carregadas no gases.
 Lavadores, que empregam, atualmente, um precipitador eletrostático, o
qual permite a geração de um campo elétrico que ioniza as partículas de
pó, atraindo-os para as paredes do parelho. Daí são levadas ao fundo,
por intermédio de uma camada de água que escorre pelas paredes.
 Regenerador de calor. Finalmente, o acessório mais importante
corresponde ás estufas ou regeneradores de calo. É constituído de uma
câmara de combustão em que o gás do alto-forno é queimado
juntamente com ar.
Operação do alto-forno
A operação do alto-forno é iniciada depois de ter passado pelo processo de
secagem e preparo preliminar os regeneradores são aquecidos previamente,
de modo que um dos meios de secar o alto-forno consiste em soprar-se ar
quente dos regeneradores, através das ventaneiras, durante 10 a 15 dias, até
que a temperatura em torno de 600ºC seja alcançada. Outro método de
secagem é a queima de carvão de madeira ou coque.
A primeira carga de matéria prima apresenta uma proporção maior de coque
para acelerar o aquecimento do revestimento refratário, assim como para
formar uma quantidade maior que a normal de escória.
Á medida que a combustão do carvão progride, a proporção dos vários
elementos constituintes da carga é modificada até atingir-se a normal.
Essa carga, em outras palavras, é modificada em função da qualidade das
várias matérias-primas, inclusive se utiliza apenas minérios de ferro ou
igualmente “sinter‟ ou “pelotas”.
Além da carga sólida, a quantidade de ar necessária é muito elevada da
ordem de 2000 a 25000t por 1000t de gusa; do mesmo modo a água de
refrigeração, num alto forno moderno, é da ordem de 20m3/t de gusa líquido e
o consumo de energia para o acionamento dos vários dispositivos elétricos de
carregamento, queimadores, precipitadores, controles etc. é da ordem de
10kWh/t de gusa líquido.
Num alto forno, existem duas correntes de materiais responsáveis pelas
reações que se verificam: uma corrente sólida, representada pela carga que

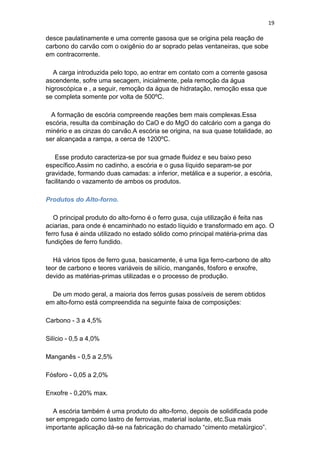

19
desce paulatinamente e uma corrente gasosa que se origina pela reação de
carbono do carvão com o oxigênio do ar soprado pelas ventaneiras, que sobe
em contracorrente.
A carga introduzida pelo topo, ao entrar em contato com a corrente gasosa
ascendente, sofre uma secagem, inicialmente, pela remoção da água
higroscópica e , a seguir, remoção da água de hidratação, remoção essa que
se completa somente por volta de 500ºC.
A formação de escória compreende reações bem mais complexas.Essa
escória, resulta da combinação do CaO e do MgO do calcário com a ganga do
minério e as cinzas do carvão.A escória se origina, na sua quase totalidade, ao
ser alcançada a rampa, a cerca de 1200ºC.
Esse produto caracteriza-se por sua grnade fluidez e seu baixo peso
específico.Assim no cadinho, a escória e o gusa líquido separam-se por
gravidade, formando duas camadas: a inferior, metálica e a superior, a escória,
facilitando o vazamento de ambos os produtos.
Produtos do Alto-forno.
O principal produto do alto-forno é o ferro gusa, cuja utilização é feita nas
aciarias, para onde é encaminhado no estado líquido e transformado em aço. O
ferro fusa é ainda utilizado no estado sólido como principal matéria-prima das
fundições de ferro fundido.
Há vários tipos de ferro gusa, basicamente, é uma liga ferro-carbono de alto
teor de carbono e teores variáveis de silício, manganês, fósforo e enxofre,
devido as matérias-primas utilizadas e o processo de produção.
De um modo geral, a maioria dos ferros gusas possíveis de serem obtidos
em alto-forno está compreendida na seguinte faixa de composições:
Carbono - 3 a 4,5%
Silício - 0,5 a 4,0%
Manganês - 0,5 a 2,5%
Fósforo - 0,05 a 2,0%
Enxofre - 0,20% max.
A escória também é uma produto do alto-forno, depois de solidificada pode
ser empregado como lastro de ferrovias, material isolante, etc.Sua mais
importante aplicação dá-se na fabricação do chamado “cimento metalúrgico”.

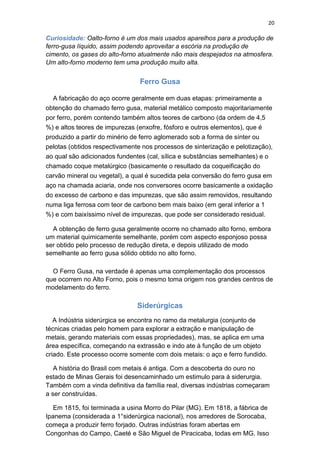

20
Curiosidade: Oalto-forno é um dos mais usados aparelhos para a produção de
ferro-gusa líquido, assim podendo aproveitar a escória na produção de
cimento, os gases do alto-forno atualmente não mais despejados na atmosfera.
Um alto-forno moderno tem uma produção muito alta.
Ferro Gusa
A fabricação do aço ocorre geralmente em duas etapas: primeiramente a
obtenção do chamado ferro gusa, material metálico composto majoritariamente
por ferro, porém contendo também altos teores de carbono (da ordem de 4,5
%) e altos teores de impurezas (enxofre, fósforo e outros elementos), que é
produzido a partir do minério de ferro aglomerado sob a forma de sínter ou
pelotas (obtidos respectivamente nos processos de sinterização e pelotização),
ao qual são adicionados fundentes (cal, sílica e substâncias semelhantes) e o
chamado coque metalúrgico (basicamente o resultado da coqueificação do
carvão mineral ou vegetal), a qual é sucedida pela conversão do ferro gusa em
aço na chamada aciaria, onde nos conversores ocorre basicamente a oxidação
do excesso de carbono e das impurezas, que são assim removidos, resultando
numa liga ferrosa com teor de carbono bem mais baixo (em geral inferior a 1
%) e com baixíssimo nível de impurezas, que pode ser considerado residual.
A obtenção de ferro gusa geralmente ocorre no chamado alto forno, embora
um material quimicamente semelhante, porém com aspecto esponjoso possa
ser obtido pelo processo de redução direta, e depois utilizado de modo
semelhante ao ferro gusa sólido obtido no alto forno.
O Ferro Gusa, na verdade é apenas uma complementação dos processos
que ocorrem no Alto Forno, pois o mesmo toma origem nos grandes centros de
modelamento do ferro.
Siderúrgicas
A Indústria siderúrgica se encontra no ramo da metalurgia (conjunto de
técnicas criadas pelo homem para explorar a extração e manipulação de
metais, gerando materiais com essas propriedades), mas, se aplica em uma
área específica, começando na extrassão e indo ate à função de um objeto
criado. Este processo ocorre somente com dois metais: o aço e ferro fundido.
A história do Brasil com metais é antiga. Com a descoberta do ouro no
estado de Minas Gerais foi desencaminhado um estimulo para á siderurgia.
Também com a vinda definitiva da família real, diversas indústrias começaram
a ser construídas.
Em 1815, foi terminada a usina Morro do Pilar (MG). Em 1818, a fábrica de
Ipanema (considerada a 1°siderúrgica nacional), nos arredores de Sorocaba,
começa a produzir ferro forjado. Outras indústrias foram abertas em
Congonhas do Campo, Caeté e São Miguel de Piracicaba, todas em MG. Isso

21
foi muito importante para os avanços locais, porque o ferro era exclusivamente
importado de países europeus.
As primeiras décadas do século XX foram de avanços, impulsionados pelo
surto industrial verificado entre 1917 e 1930. Um ponto importante foi a criação
da Companhia Siderúrgica Mineira. Em 1921, a CSBM-cia. Siderúrgica Belgo-
Mineira foi criada como resultado da associação da Companhia Siderúrgica
Mineira com o consórcio industrial belgo-luxemburguês ARBEd-Aciéres
Réunies de Bubach-Eich-dudelange que, em 1922, associou-se a capitais
belgas e se transformou na Companhia Siderúrgica Belgo-Mineira.
O cenário brasileiro de dependência de produtos siderúrgicos importados
começou a mudar nos anos 40, com Getúlio Vargas assumindo a presidência.
Em 1946, no município de Volta Redonda(RJ) foi inaugurada a Companhia
Nacional (CSN) que começou a produzir coque metalúrgico. Em 1950 com o
funcionamento completo da usina, temos um marco de crescimento da
siderurgia brasileira.
Nos anos seguintes muitas outras grandes usinas vieram a existir como a
Usina Siderúrgica da Bahia (Usiba), a Siderurgia Brasileira S.A(Siderbrás), a
Companhia Siderúrgica de Tubarão(CST)em Vitória(ES) e a Açominas em
Ouro Branco(MG).
Na década de 90, o cenário nacional já contava com 43 empresas estatais e
privadas. A instalação dessas unidades produtoras se concentrou
principalmente no estado de Minas Gerais e no eixo Rio-São Paulo, devido à
proximidade de regiões ricas em matérias-primas empregadas na fabricação de
aço, ou de locais com grande potencial de consumo.
Hoje o ramo siderúrgico brasileiro compõe-se de 29 usinas administradas
por onze grupos empresariais. São eles: Aperam, ArcelorMittal Brasil, CSN,
Gerdau, SINOBRAS, Thyssenkrupp CSA, Usiminas, VSB Tubos, Vallourec,
Villares Metals e Votorantim.
Grandes investimentos realizados neste setor entre 1994 e 2011, priorizaram
a modernização e atualização tecnológica.
O Brasil hoje possui o maior parque industrial de aço da América do Sul,
sendo assim o maior produtor da América Latina e sexto exportador líquido de
aço e nono como produtor de aço no mundo.
Processo de produção do aço
Para se produzir o aço é necessário haver a „‟purificação‟‟ do gusa (minério
de ferro,coque e cal), feita em quatro etapas:
1- Preparação da carga: minério de ferro aglomerado utilizando-se cal e
coque , tendo como produto final sinter.
2- Redução: as matérias primas são levadas ao alto de um forno, o ar pré-
aquecido se encontra numa temperatura de 1000°C.O calor produzido

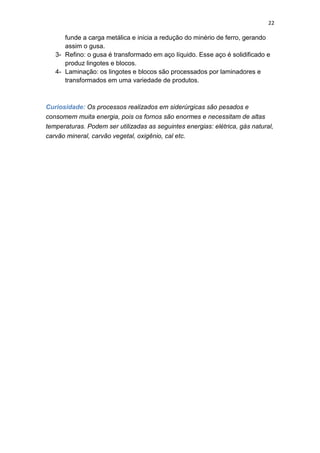

22
funde a carga metálica e inicia a redução do minério de ferro, gerando
assim o gusa.
3- Refino: o gusa é transformado em aço líquido. Esse aço é solidificado e
produz lingotes e blocos.
4- Laminação: os lingotes e blocos são processados por laminadores e
transformados em uma variedade de produtos.
Curiosidade: Os processos realizados em siderúrgicas são pesados e
consomem muita energia, pois os fornos são enormes e necessitam de altas
temperaturas. Podem ser utilizadas as seguintes energias: elétrica, gás natural,
carvão mineral, carvão vegetal, oxigênio, cal etc.

23
Conclusão
Conhecer o verdadeiro ferro foi simplesmente incrível, saber como tudo
ocorre desde a sua extração a seu modelo final é realmente muito interessante,
pois podemos perceber que não se resume apenas em explodir, transportar,
derreter; existe todo um processo e sub-processos como ocorre no caso das
Jazidas Minerais, ou seja, é lá onde tudo começa e se tem o primeiro proc. de
separação, onde se separa o material útil do material considerado lixo (terra e
todo outro material que não pertence ao processo de extração/produção do
ferro - o lixo será toda parte desnecessária). E a partir dali teremos outros
inúmeros processos para se obter o ferro propriamente dito.
Chegamos à conclusão que na verdade resume-se em um “Grande trabalho
em equipe”, pois um processo depende do outro, uma usina depende da outra
e assim sucessivamente até se chegar no “produto final”. E é por isso que foi
muito importante estudar sobre o assunto, pois alguns “mistérios” são
desvendados, novas informações são aplicadas em nosso cérebro e sempre
saberemos como tudo ocorre ou ocorreu para termos atualmente todas as
imensas variedades de materiais e saber que aquela porção de “pedras” que
fora extraída da nossa terra deu origem a uma nova rotina em vida.

24
Bibliografia
História do Ferro e Jazidas:
http://brasilescola.uol.com.br/brasil/principais-areas-produtoras-minerio.htm
http://www.infoescola.com/geografia/recursos-minerais-do-brasil/
http://www.colegioweb.com.br/industria-extrativa-mineral/os-principais-minerios-
do-brasil.html#ixzz40kFraltC
http://www.hydro.com/pt/A-Hydro-no-Brasil/Sobre-o-aluminio/como-aluminio-e-
produzido/
http://www.quimlab.com.br/guiadoselementos/niobio.htm
http://www.sogeografia.com.br/Conteudos/GeografiaEconomica/mineracao/
http://www.perfuradores.com.br/index.php?CAT=todas&SPG=noticias&TEMA=
Not%EDcia&NID=0000005467
http://educacao.uol.com.br/disciplinas/geografia/minerio-de-ferro-brasil-e-um-
dos-principais-produtores-mundiais.htm
Extração de Ferro:
 Blog Mineralex - Indústrias Extractivas
(http://www.mineralex.net/a-extracao-do-ferro-da-rocha-como-tudo-
acontece/#comment-3224)
 Como o ferro é extraído da natureza
(http://www.klickeducacao.com.br/bcoresp/bcoresp_mostra/0,6674,POR-673-
7304-h,00.html)
 Youtube (animações e conteúdo)
(https://www.youtube.com/watch?v=_M50bJTXfIA)
Proc. de Alto Forno e transformação:
http://www.ebah.com.br/content/ABAAAAC9gAK/alto-forno
Ferro gusa e Obtenção do Ferro:
http://www.infomet.com.br/site/acos-e-ligas-conteudo-
ler.php?codConteudo=234

25
Siderúrgicas:
(http://www.acobrasil.org.br/site/portugues/aco/siderurgia-no-brasil--
desenvolvimento.asp
http://exame.abril.com.br/negocios/noticias/as-15-maiores-empresas-de-
siderurgia-e-metalurgia
http://www.segurancaetrabalho.com.br/download/manual-setor-siderurgico.pdf)
http://www.segurancaetrabalho.com.br/download/manual-setor-siderurgico.pdf

O Ferro e seus Processos (Parte Escrita)

Mais conteúdo relacionado

Destaque

Semelhante a O Ferro e seus Processos (Parte Escrita)

Mais de André Mateus

Último

O Ferro e seus Processos (Parte Escrita)
