Este documento resume a Norma Regulamentadora 20 sobre inflamáveis e combustíveis, revisada em 2012. A norma estabelece critérios de classificação de instalações, requisitos para projeto, operação e manutenção de instalações que manuseiam inflamáveis, e capacitação de trabalhadores.

1. A NORMA REGULAMENTADORA 20
SOBRE INFLAMÁVEIS E COMBUSTÍVEIS
REVISADA EM 2012
Fernando Vieira Sobrinho
Fundacentro / MTE

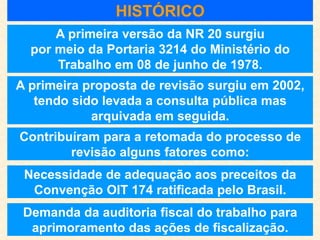

2. A primeira versão da NR 20 surgiu
por meio da Portaria 3214 do Ministério do
Trabalho em 08 de junho de 1978.
A primeira proposta de revisão surgiu em 2002,
tendo sido levada a consulta pública mas
arquivada em seguida.
Contribuíram para a retomada do processo de
revisão alguns fatores como:
HISTÓRICO
Demanda da auditoria fiscal do trabalho para
aprimoramento das ações de fiscalização.
Necessidade de adequação aos preceitos da
Convenção OIT 174 ratificada pelo Brasil.

3. Demanda social resultante de discussões
em seminários, notadamente do Setor
Sucroalcooleiro no Estado de São Paulo.
Ribeirão Preto Araçatuba Bauru
ENCONTRO NACIONAL
DO SETOR
SUCROALCOOLERIO
SOLICITAÇÃO AO
MINISTRO DO TRABALHO

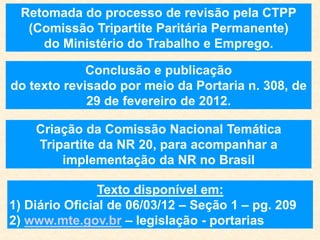

4. Retomada do processo de revisão pela CTPP
(Comissão Tripartite Paritária Permanente)
do Ministério do Trabalho e Emprego.
Conclusão e publicação
do texto revisado por meio da Portaria n. 308, de
29 de fevereiro de 2012.
Texto disponível em:
1) Diário Oficial de 06/03/12 – Seção 1 – pg. 209
2) www.mte.gov.br – legislação - portarias
Criação da Comissão Nacional Temática
Tripartite da NR 20, para acompanhar a
implementação da NR no Brasil

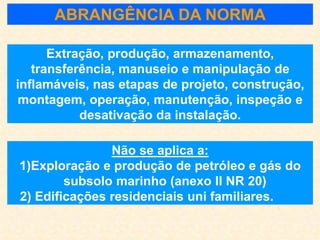

5. ABRANGÊNCIA DA NORMA
Extração, produção, armazenamento,
transferência, manuseio e manipulação de
inflamáveis, nas etapas de projeto, construção,
montagem, operação, manutenção, inspeção e
desativação da instalação.
Não se aplica a:
1)Exploração e produção de petróleo e gás do
subsolo marinho (anexo II NR 20)
2) Edificações residenciais uni familiares.

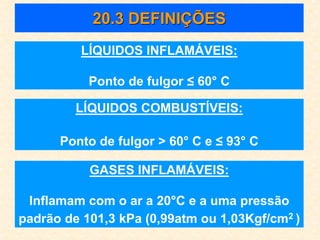

6. 20.3 DEFINIÇÕES
LÍQUIDOS INFLAMÁVEIS:
Ponto de fulgor ≤ 60° C
LÍQUIDOS COMBUSTÍVEIS:
Ponto de fulgor > 60° C e ≤ 93° C
GASES INFLAMÁVEIS:
Inflamam com o ar a 20°C e a uma pressão
padrão de 101,3 kPa (0,99atm ou 1,03Kgf/cm2 )

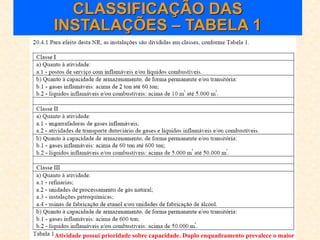

7. CLASSIFICAÇÃO DAS
INSTALAÇÕES – TABELA 1
Atividade possui prioridade sobre capacidade. Duplo enquadramento prevalece o maior

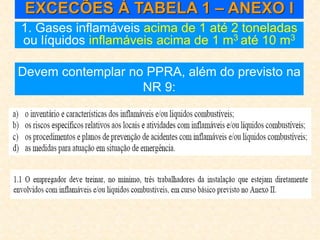

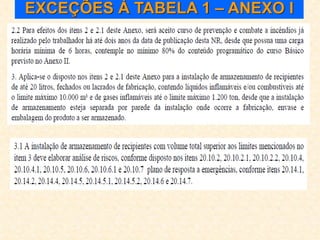

8. EXCECÕES À TABELA 1 – ANEXO I
1. Gases inflamáveis acima de 1 até 2 toneladas
ou líquidos inflamáveis acima de 1 m3 até 10 m3
Devem contemplar no PPRA, além do previsto na
NR 9:

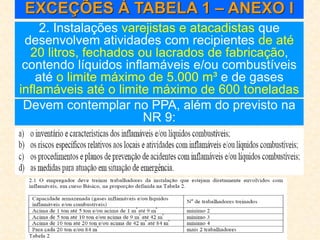

9. 2. Instalações varejistas e atacadistas que
desenvolvem atividades com recipientes de até
20 litros, fechados ou lacrados de fabricação,
contendo líquidos inflamáveis e/ou combustíveis
até o limite máximo de 5.000 m³ e de gases
inflamáveis até o limite máximo de 600 toneladas
Devem contemplar no PPA, além do previsto na
NR 9:
EXCEÇÕES À TABELA 1 – ANEXO I

10. EXCEÇÕES À TABELA 1 – ANEXO I

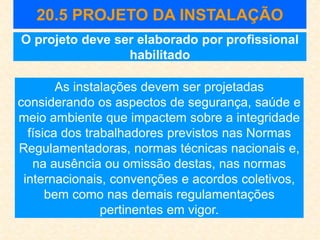

11. 20.5 PROJETO DA INSTALAÇÃO
As instalações devem ser projetadas
considerando os aspectos de segurança, saúde e
meio ambiente que impactem sobre a integridade
física dos trabalhadores previstos nas Normas
Regulamentadoras, normas técnicas nacionais e,
na ausência ou omissão destas, nas normas
internacionais, convenções e acordos coletivos,
bem como nas demais regulamentações
pertinentes em vigor.
O projeto deve ser elaborado por profissional
habilitado

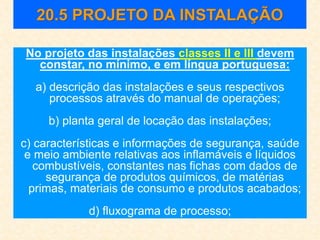

12. 20.5 PROJETO DA INSTALAÇÃO
No projeto das instalações classes II e III devem
constar, no mínimo, e em língua portuguesa:
a) descrição das instalações e seus respectivos
processos através do manual de operações;
b) planta geral de locação das instalações;
c) características e informações de segurança, saúde
e meio ambiente relativas aos inflamáveis e líquidos
combustíveis, constantes nas fichas com dados de
segurança de produtos químicos, de matérias
primas, materiais de consumo e produtos acabados;
d) fluxograma de processo;

13. e) especificação técnica dos equipamentos, máquinas e
acessórios críticos em termos de segurança e saúde no
trabalho estabelecidos pela análise de riscos;
f) plantas, desenhos e especificações técnicas dos
sistemas de segurança da instalação;
g) identificação das áreas classificadas da instalação, para
efeito de especificação dos equipamentos e instalações
elétricas;
h) medidas intrínsecas de segurança identificadas na
análise de riscos do projeto.
PROJETO DA INSTALAÇÃO

14. PROJETO DA INSTALAÇÃO
No projeto das instalações classe I deve constar o
disposto nas alíneas ″a″, ″b″, ″c″, ″f″ e ″g″ do item
anterior.
Devem ser observadas as distâncias de
segurança entre instalações, edificações,
tanques, máquinas, equipamentos, áreas de
movimentação e fluxo, vias de circulação interna,
bem como dos limites da propriedade em relação
a áreas circunvizinhas e vias públicas,
estabelecidas em normas técnicas nacionais.
Deve incluir o estabelecimento de mecanismos de
controle para interromper e/ou reduzir uma
possível cadeia de eventos decorrentes de
vazamentos, incêndios ou explosões.

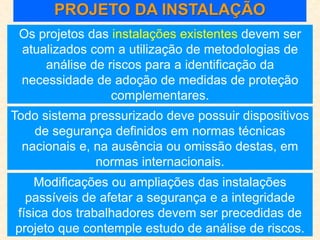

15. PROJETO DA INSTALAÇÃO
Os projetos das instalações existentes devem ser
atualizados com a utilização de metodologias de
análise de riscos para a identificação da
necessidade de adoção de medidas de proteção
complementares.
Todo sistema pressurizado deve possuir dispositivos
de segurança definidos em normas técnicas
nacionais e, na ausência ou omissão destas, em
normas internacionais.
Modificações ou ampliações das instalações
passíveis de afetar a segurança e a integridade
física dos trabalhadores devem ser precedidas de
projeto que contemple estudo de análise de riscos.

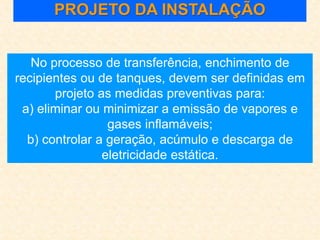

16. PROJETO DA INSTALAÇÃO
No processo de transferência, enchimento de
recipientes ou de tanques, devem ser definidas em
projeto as medidas preventivas para:
a) eliminar ou minimizar a emissão de vapores e
gases inflamáveis;
b) controlar a geração, acúmulo e descarga de
eletricidade estática.

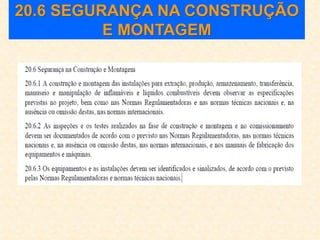

17. 20.6 SEGURANÇA NA CONSTRUÇÃO
E MONTAGEM

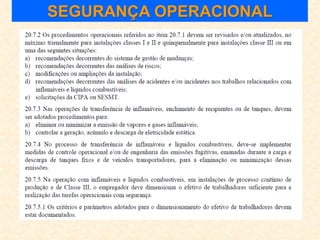

18. SEGURANÇA OPERACIONAL

19. SEGURANÇA OPERACIONAL

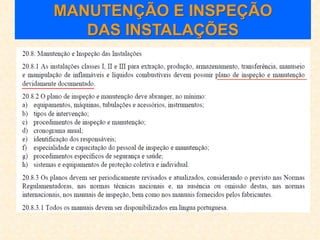

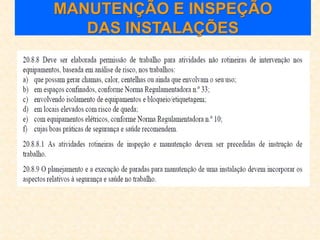

20. MANUTENÇÃO E INSPEÇÃO
DAS INSTALAÇÕES

21. MANUTENÇÃO E INSPEÇÃO
DAS INSTALAÇÕES

22. MANUTENÇÃO E INSPEÇÃO
DAS INSTALAÇÕES

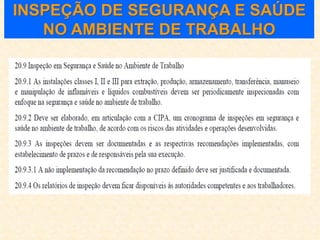

23. INSPEÇÃO DE SEGURANÇA E SAÚDE
NO AMBIENTE DE TRABALHO

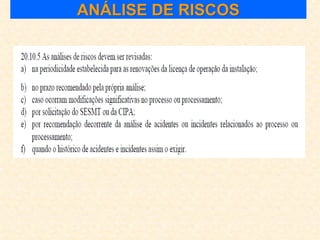

24. 20.10 ANÁLISE DE RISCOS

25. ANÁLISE DE RISCOS

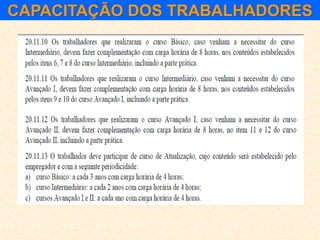

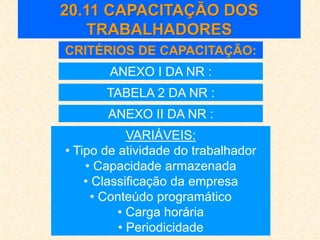

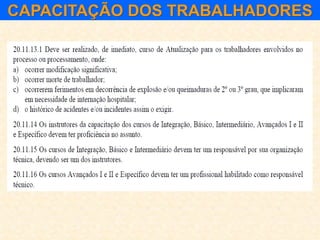

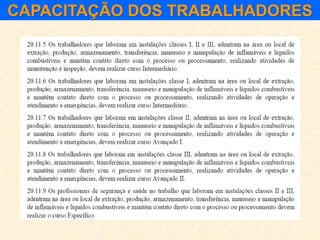

26. 20.11 CAPACITAÇÃO DOS
TRABALHADORES
CRITÉRIOS DE CAPACITAÇÃO:
ANEXO I DA NR :
TABELA 2 DA NR :
ANEXO II DA NR :
VARIÁVEIS:
• Tipo de atividade do trabalhador
• Capacidade armazenada
• Classificação da empresa
• Conteúdo programático
• Carga horária
• Periodicidade

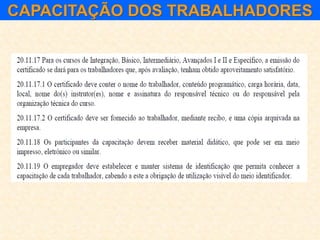

27. CAPACITAÇÃO DOS TRABALHADORES

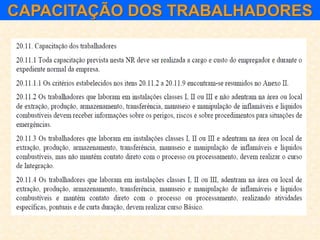

28. CAPACITAÇÃO DOS TRABALHADORES

29. CAPACITAÇÃO DOS TRABALHADORES

30. CAPACITAÇÃO DOS TRABALHADORES

31. CAPACITAÇÃO DOS TRABALHADORES

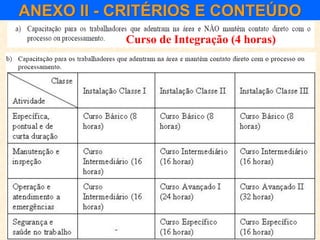

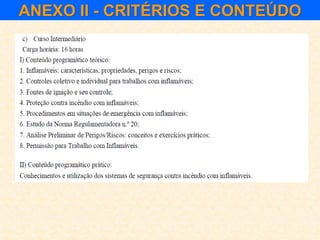

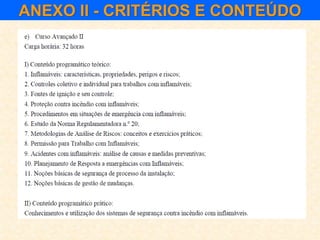

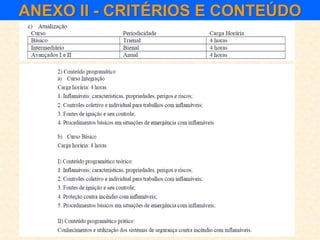

32. ANEXO II - CRITÉRIOS E CONTEÚDO
Curso de Integração (4 horas)

33. ANEXO II - CRITÉRIOS E CONTEÚDO

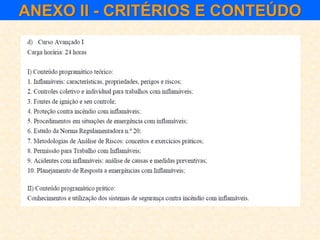

34. ANEXO II - CRITÉRIOS E CONTEÚDO

35. ANEXO II - CRITÉRIOS E CONTEÚDO

36. ANEXO II - CRITÉRIOS E CONTEÚDO

37. ANEXO II - CRITÉRIOS E CONTEÚDO

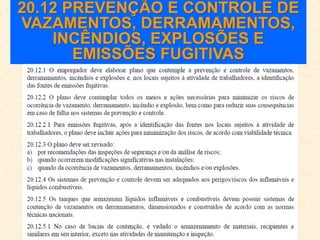

38. 20.12 PREVENÇÃO E CONTROLE DE
VAZAMENTOS, DERRAMAMENTOS,
INCÊNDIOS, EXPLOSÕES E
EMISSÕES FUGITIVAS

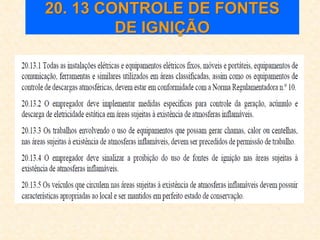

39. 20. 13 CONTROLE DE FONTES
DE IGNIÇÃO

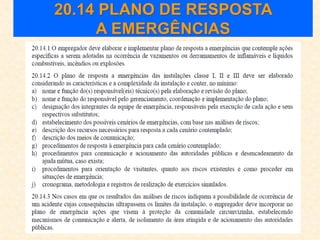

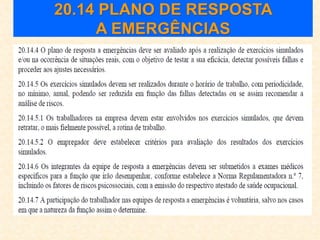

40. 20.14 PLANO DE RESPOSTA
A EMERGÊNCIAS

41. 20.14 PLANO DE RESPOSTA
A EMERGÊNCIAS

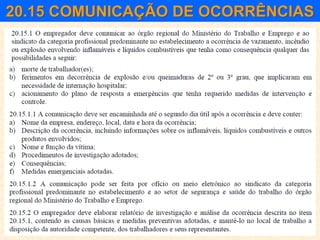

42. 20.15 COMUNICAÇÃO DE OCORRÊNCIAS

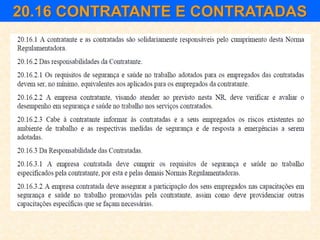

43. 20.16 CONTRATANTE E CONTRATADAS

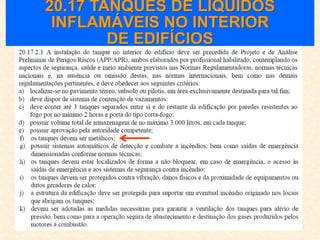

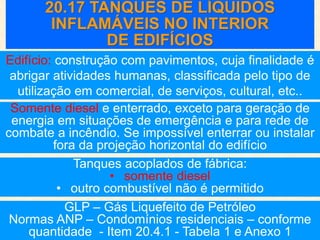

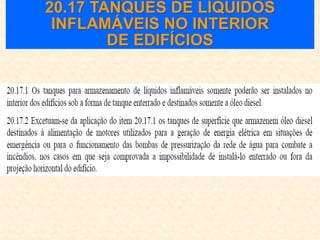

44. 20.17 TANQUES DE LÍQUIDOS
INFLAMÁVEIS NO INTERIOR
DE EDIFÍCIOS
Somente diesel e enterrado, exceto para geração de
energia em situações de emergência e para rede de
combate a incêndio. Se impossível enterrar ou instalar
fora da projeção horizontal do edifício
Edifício: construção com pavimentos, cuja finalidade é
abrigar atividades humanas, classificada pelo tipo de
utilização em comercial, de serviços, cultural, etc..
GLP – Gás Liquefeito de Petróleo
Normas ANP – Condomínios residenciais – conforme
quantidade - Item 20.4.1 - Tabela 1 e Anexo 1
Tanques acoplados de fábrica:
• somente diesel
• outro combustível não é permitido

45. 20.17 TANQUES DE LÍQUIDOS
INFLAMÁVEIS NO INTERIOR
DE EDIFÍCIOS

46. 20.17 TANQUES DE LÍQUIDOS
INFLAMÁVEIS NO INTERIOR
DE EDIFÍCIOS

47. 20.17 TANQUES DE LÍQUIDOS
INFLAMÁVEIS NO INTERIOR
DE EDIFÍCIOS
PILOTIS: Conjunto de colunas de sustentação do
prédio que deixa livre o pavimento térreo

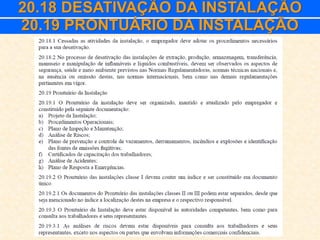

48. 20.18 DESATIVAÇÃO DA INSTALAÇÃO
20.19 PRONTUÁRIO DA INSTALAÇÃO

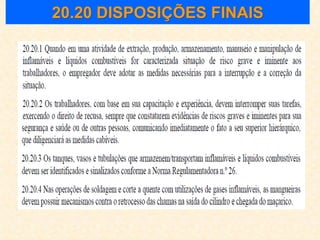

49. 20.20 DISPOSIÇÕES FINAIS

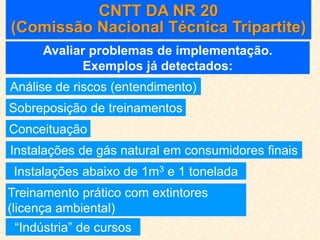

50. CNTT DA NR 20
(Comissão Nacional Técnica Tripartite)
Avaliar problemas de implementação.
Exemplos já detectados:
Análise de riscos (entendimento)
Sobreposição de treinamentos
Conceituação
Instalações de gás natural em consumidores finais
Instalações abaixo de 1m3 e 1 tonelada
Treinamento prático com extintores
(licença ambiental)
“Indústria” de cursos

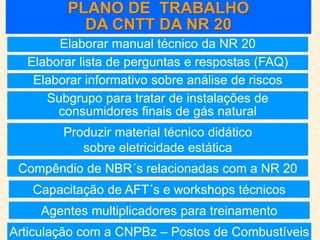

51. PLANO DE TRABALHO
DA CNTT DA NR 20
Elaborar manual técnico da NR 20
Elaborar informativo sobre análise de riscos
Subgrupo para tratar de instalações de
consumidores finais de gás natural
Produzir material técnico didático
sobre eletricidade estática
Compêndio de NBR´s relacionadas com a NR 20
Capacitação de AFT´s e workshops técnicos
Agentes multiplicadores para treinamento
Articulação com a CNPBz – Postos de Combustíveis
Elaborar lista de perguntas e respostas (FAQ)

52. Problema interpretação de texto detectado:
20.4.1 Para efeito desta NR, as instalações são
divididas em classes, conforme Tabela 1.
Classe III
a) Quanto à atividade:
a.1 - refinarias;
a.2 - unidades de processamento de gás natural;
a.3 - instalações petroquímicas;
a.4 - usinas de fabricação de etanol e/ou unidades
de fabricação de álcool.
etanol = álcool etílico = álcool comum = álcool
combustível = álcool
H H
H - C - C - OH ou H4C2OH
H H

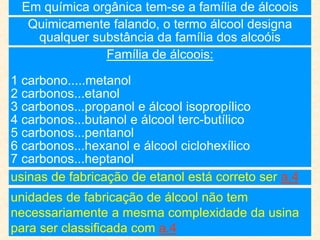

53. Em química orgânica tem-se a família de álcoois
Quimicamente falando, o termo álcool designa
qualquer substância da família dos alcoóis
Família de álcoois:
1 carbono.....metanol
2 carbonos...etanol
3 carbonos...propanol e álcool isopropílico
4 carbonos...butanol e álcool terc-butílico
5 carbonos...pentanol
6 carbonos...hexanol e álcool ciclohexílico
7 carbonos...heptanol
usinas de fabricação de etanol está correto ser a.4
unidades de fabricação de álcool não tem
necessariamente a mesma complexidade da usina
para ser classificada com a.4
